Traitement de réinjection des eaux produites des gisements pétrolifères à faible perméabilité : Processus de filtration fine et technologie de surveillance intelligente

Réinjection des eaux produites dans les champs pétrolifères à faible perméabilité : Intégration profonde du procédé de filtration fine et de la technologie de monitoring intelligent

Dans le domaine du développement pétrolier et gazier, la proportion des réserves dans les champs pétrolifères à faible perméabilité augmente d’année en année, devenant un point de croissance important pour l’exploration énergétique. Cependant, en raison de leurs structures uniques de micropores et de microgorges (niveau micron et submicron), les formations à faible perméabilité imposent des exigences extrêmement élevées sur les indices physiques et chimiques de la qualité de l’eau injectée.

Pour les intégrateurs de systèmes et les entrepreneurs en ingénierie, comment transformer les eaux produites en « eau de réinjection verte » conforme aux normes grâce à des procédés efficaces de traitement de l’eau d’injection, et intégrer des méthodes de monitoring automatisé pour protéger la perméabilité de la formation, constitue le cœur de la réussite de la livraison des projets.

Caractéristiques physiques des formations à faible perméabilité et contraintes sur la qualité de l’eau de réinjection

Les caractéristiques des réservoirs des champs pétrolifères à faible perméabilité se manifestent par des diamètres de gorge de pore extrêmement petits et une forte résistance à l’écoulement. Si la teneur en matières en suspension dans l’eau de réinjection est trop élevée ou si la taille des particules est inadaptée, elle provoquera rapidement un colmatage de la formation.

1. Barrière physique de la structure des microgorges de pore

La structure poreuse des champs pétrolifères à faible perméabilité est principalement composée de micropores et de microgorges. Selon la mécanique des fluides et la théorie de protection des formations, la taille des particules solides dans l’eau injectée doit être strictement contrôlée à moins de 1/5 du rayon de la gorge de pore. Si la taille des particules dépasse ce seuil, les particules formeront un colmatage par pontage au niveau de la gorge, entraînant une forte augmentation de la pression d’injection d’eau et réduisant la durée de vie des puits de pétrole.

2. Paramètres essentiels des indicateurs de qualité de l’eau

Dans les normes des grandes compagnies pétrolières internationales, pour les formations à faible perméabilité, les exigences suivantes sont généralement imposées :

• Teneur en matières en suspension (SS) : contrôlée entre 0,1 mg/L et 0,5 mg/L.

• Taille médiane des particules : généralement inférieure à 0,5 μm.

• Teneur en huile : doit être réduite en dessous de 5 mg/L par des moyens physiques et chimiques pour empêcher la coalescence des gouttelettes d’huile et le colmatage des canaux fins.

Voie de traitement des eaux produites : Du prétraitement à la filtration fine

Le cœur de la réinjection efficace réside dans la logique de « traitement en cascade », qui élimine les polluants couche par couche grâce à des barrières physiques et chimiques multi-étapes.

1. Traitement primaire : Désémulsification par gravité et granulation grossière

En utilisant la différence de densité entre l’eau produite et l’eau, elle entre d’abord dans le réservoir de désémulsification sous pression pour une sédimentation préliminaire. Ensuite, à travers le réservoir de granulation grossière, des charges lipophiles sont utilisées pour favoriser la coalescence des petites gouttelettes d’huile en grosses gouttelettes, améliorant ainsi l’efficacité de la désémulsification.

2. Traitement secondaire : Étape de pré-filtration

Le rôle du pré-filtre est d’éliminer les substances pétrolières non dissoutes et les matières en suspension de plus gros diamètre dans les eaux usées. Dans la pratique internationale, les pré-filtres couramment utilisés comprennent :

• Filtre à coques de noix : Grâce à ses propriétés uniques de surface hydrophile et oléophobe, il présente des avantages significatifs en termes d’intensité de lavage à contre-courant et de régénération du matériau filtrant.

• Filtre double à haute vitesse : Avec une vitesse de filtration élevée et une grande capacité de rétention de saletés, il constitue le choix dominant dans l’étape de prétraitement.

3. Traitement tertiaire : Filtration fine et séparation membranaire

Il s’agit de l’étape clé du traitement de l’eau d’injection pour les formations à faible perméabilité. Les particules submicroniques dans les eaux usées sont éliminées par des filtres fins (ou membranes d’ultrafiltration/microfiltration à écoulement tangentiel). La technologie de traitement membranaire, grâce à son principe de tamisage mécanique, permet de produire de manière stable une eau de réinjection de haute qualité, avec des taux de réinjection atteignant généralement plus de 98 %.

Application du système de monitoring intelligent NiuBoL dans les procédés d’injection d’eau

Dans les scénarios industriels B2B, les seuls équipements de traitement ne suffisent pas. Les intégrateurs de systèmes ont besoin d’une solution automatisée capable de détecter en temps réel les variations de la qualité de l’eau et de réaliser un contrôle en boucle fermée. Les capteurs numériques fournis par NiuBoL peuvent être intégrés de manière transparente dans l’architecture PLC ou DCS des systèmes de traitement de l’eau d’injection.

Tableau des paramètres des capteurs de monitoring de qualité de l’eau de qualité industrielle NiuBoL

Points techniques clés pour améliorer l’efficacité de l’intégration système

1. Connexion transparente des protocoles numériques

Toute la gamme de capteurs NiuBoL adopte le protocole RS485 Modbus-RTU. Pour les fournisseurs de solutions IoT, cela signifie une mise en cascade facile des collecteurs multiparamètres, une réduction des coûts de câblage et une garantie de l’intégrité des données lors de la transmission sur de longues distances en site industriel.

2. Optimisation de la logique intelligente de lavage à contre-courant

En intégrant les capteurs de perte de charge et de turbidité de NiuBoL, les intégrateurs de systèmes peuvent développer des « algorithmes de contrôle intelligent du lavage à contre-courant ». Lorsque la perte de charge avant et après le filtre fin atteint le seuil défini, ou lorsque la turbidité de l’effluent fluctue anormalement, le programme de lavage à contre-courant est automatiquement déclenché. Cela protège non seulement les éléments filtrants ou modules membranaires coûteux, mais garantit également la stabilité continue de la qualité de l’eau injectée.

3. Adaptabilité environnementale et fiabilité

L’environnement des sites pétrolifères est rude, avec des risques tels que la minéralisation élevée et la corrosion par l’hydrogène sulfuré. Les capteurs NiuBoL adoptent un degré de protection IP68 et offrent des options en acier inoxydable ou en POM pour assurer un fonctionnement à long terme dans des conditions extrêmes.

FAQ

Q1 : Dans l’injection d’eau des champs pétrolifères à faible perméabilité, pourquoi la taille médiane des particules est-elle plus critique que la teneur en huile ?

A1 : La teneur en huile peut être ajustée par des agents chimiques, mais la taille médiane des particules détermine directement si un colmatage physique irréversible se produira dans la formation. Une fois que la structure des microgorges de pore est colmatée, le coût de réparation est extrêmement élevé. Par conséquent, le monitoring de la taille des particules à l’étape de filtration fine est d’une importance primordiale.

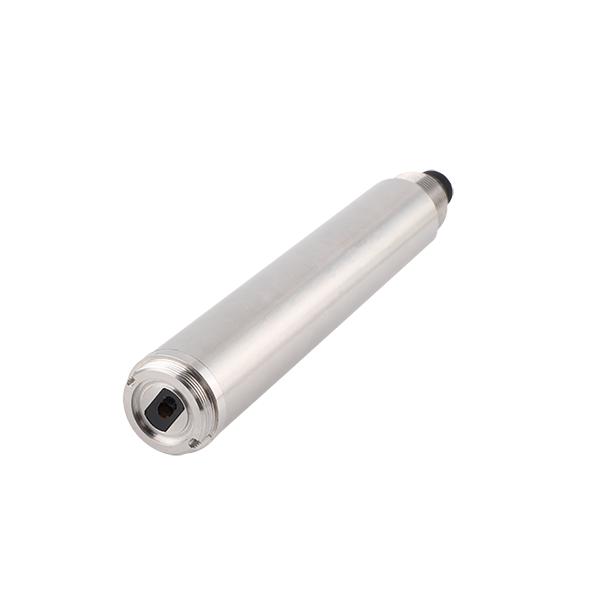

Q2 : Comment le capteur huile dans l’eau de NiuBoL fait-il face aux interférences des composants complexes dans les eaux produites ?

A2 : Nos capteurs utilisent la technologie de fluorescence ultraviolette à longueurs d’onde spécifiques, ciblant spécifiquement les hydrocarbures pétroliers, évitant efficacement l’impact des matières en suspension et de la chromaticité sur les résultats de mesure. Ils sont très adaptés au monitoring en ligne en temps réel.

Q3 : Quels sont les avantages du protocole RS485 Modbus-RTU dans le contrôle de groupe des champs pétrolifères ?

A3 : Ce protocole permet de connecter jusqu’à 255 appareils sur un même bus, avec une distance de communication pouvant atteindre 1200 mètres, ce qui le rend extrêmement adapté aux projets B2B à disposition dispersée et à contrôle centralisé dans les champs pétrolifères.

Q4 : Comment prolonger efficacement la durée de vie des filtres fins ?

A4 : La clé réside dans la stabilité du prétraitement en amont. Il est recommandé d’intégrer le moniteur de turbidité en temps réel de NiuBoL après le réservoir de granulation grossière. En cas de défaillance du prétraitement, couper immédiatement l’alimentation en eau du filtre fin en aval pour éviter le colmatage explosif de l’élément filtrant.

Q5 : L’injection d’eau dans les champs pétrolifères à faible perméabilité a-t-elle des exigences particulières concernant la valeur du pH ?

A5 : Oui. Les fluctuations violentes du pH peuvent provoquer l’expansion des minéraux argileux dans la formation ou entraîner un entartrage et une précipitation dans l’eau de réinjection. Le monitoring en temps réel avec les capteurs de pH NiuBoL permet de contrôler précisément le dosage des inhibiteurs d’entartrage et des neutralisants.

Q6 : La technologie de traitement membranaire présente-t-elle de graves problèmes de colmatage des membranes dans les eaux produites ?

A6 : Oui, il en existe. Cependant, grâce à la technologie à écoulement tangentiel combinée à un nettoyage chimique régulier (CIP), et en utilisant le retour en temps réel des capteurs NiuBoL pour la compensation dynamique de pression, la durée de vie de la membrane peut être considérablement prolongée.

Q7 : NiuBoL fournit-il une certification antidéflagrante pour ses produits ?

A7 : Pour les environnements pétrochimiques spéciaux, nous proposons des solutions de sélection antidéflagrantes conformes aux normes industrielles afin de répondre aux exigences de sécurité et de conformité sur site.

Q8 : Comment connecter ces capteurs aux plateformes IoT existantes ?

A8 : Les capteurs délivrent des adresses de registres Modbus standard. Toute passerelle équipée d’une interface RS485 (comme DTU, RTU) peut facilement lire les données et les transmettre vers des systèmes cloud ou SCADA locaux.

Résumé

Le développement des champs pétrolifères à faible perméabilité est un projet systématique. Le traitement des eaux produites pour la réinjection n’est pas seulement une exigence des politiques de protection de l’environnement, mais aussi la clé pour maintenir une production stable et en augmentation dans les champs pétrolifères.

En introduisant des procédés de traitement raffinés — de la désémulsification sous pression à la séparation membranaire de haute précision — et en combinant la technologie de détection numérique de NiuBoL, les intégrateurs de systèmes peuvent fournir aux développeurs de champs pétrolifères une solution complète en boucle fermée allant de la « collecte de données » au « contrôle du procédé ». Cette approche de prise de décision basée sur les données améliorera considérablement le taux de conformité de l’eau de réinjection, réduira les coûts de maintenance et aidera les champs pétrolifères à réaliser un véritable développement vert et durable.
