Capteur de surveillance des hydrocarbures dans l'eau NBL-OIL-406-S par méthode de fluorescence : Pour le pétrole, la surveillance ···

Précision en temps réel et stabilité à long terme : Solution de surveillance en ligne de la teneur en huile dans l’eau par méthode de fluorescence de NiuBoL

Élimination des interférences de lumière ambiante et réalisation d’un monitoring numérisé 24/7 de l’huile dans les environnements industriels

Technologie de fluorescence ultraviolette : Sensibilité extrêmement élevée, insensible aux interférences des matières en suspension, atteignant une résolution ultra-élevée de 0,01 mg/L.

Résistance à la corrosion de niveau industriel : Corps en acier inoxydable 316L combiné à une protection IP68, adapté aux environnements d’installation submergée difficiles.

Intégration transparente du système : Protocole standard RS485 Modbus-RTU, se connecte facilement aux PLC, DCS et à diverses plateformes cloud.

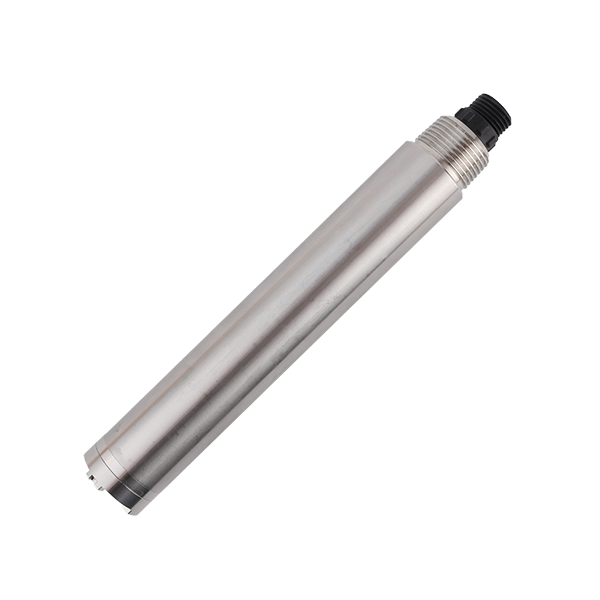

Aperçu du produit : Capteur de surveillance en ligne de la teneur en huile dans l’eau par méthode de fluorescence NBL-OIL-406-S

Dans le monitoring des rejets d’eaux usées industrielles, le contrôle des procédés pétrochimiques et l’alerte précoce de la qualité de l’eau environnementale, le monitoring en temps réel de la teneur en huile dans l’eau est crucial. Le capteur de surveillance en ligne de la teneur en huile dans l’eau NBL-OIL-406-S de NiuBoL est spécialement conçu pour répondre aux points douloureux des intégrateurs de systèmes (SI) et des entrepreneurs en ingénierie.

Les méthodes traditionnelles de mesure de l’huile sont souvent limitées par la consommation de réactifs chimiques ou facilement affectées par la turbidité de l’eau, tandis que le NBL-OIL-406-S adopte le principe de la méthode de fluorescence. Il suffit d’utiliser une lumière monochromatique d’une longueur d’onde spécifique pour exciter les molécules d’huile soluble dans l’eau, et de convertir directement l’intensité de la fluorescence émise en teneur en huile. Ce concept de mesure sans contact améliore non seulement la vitesse de réponse (moins de 30 secondes), mais réduit également considérablement les coûts d’exploitation et de maintenance. Pour les parties de projet à la recherche de solutions de monitoring de la qualité de l’eau à haute fiabilité et à faible maintenance, NiuBoL constitue un composant essentiel pour atteindre la conformité environnementale et la gestion intelligente.

Avantages techniques principaux du capteur de surveillance en ligne de la teneur en huile dans l’eau NBL-OIL-406-S

1. Excellente stabilité optique : Source lumineuse LED UV
   Le cœur du NBL-OIL-406-S adopte une source lumineuse froide LED UV haute performance. Par rapport aux lampes flash xénon traditionnelles, la LED UV présente une stabilité spectrale extrêmement élevée, un dérive à long terme extrêmement faible et une durée de vie de dizaines de milliers d’heures. Cela signifie que dans les projets de monitoring à long terme, le capteur ne nécessite pas de calibrage fréquent, prolongeant considérablement le cycle de vie opérationnel du système.

2. Algorithme puissant d’anti-interférence environnementale
   Pour la lumière naturelle complexe ou la lumière parasite ambiante sur les sites industriels, l’équipe de R&D de NiuBoL a introduit la technologie d’excitation AC. En modulant la fréquence de la source lumineuse d’excitation et en la combinant avec des algorithmes de traitement du signal numérique (DSP), le capteur peut efficacement filtrer les interférences de bruit de lumière parasite de fond. Même dans des canaux semi-ouverts ou des environnements exposés à la lumière du jour, il peut délivrer des données de mesure précises et linéaires.

3. Conception industrielle née pour les sites d’ingénierie
   Matériau : Le boîtier est entièrement réalisé en acier inoxydable 316L usiné avec précision, avec une résistance électrochimique à la corrosion extrêmement forte. Il convient à la fois à l’eau douce et aux eaux usées industrielles faiblement acides/basiques et à certaines eaux salines.
   Étanchéité : Atteint une protection stricte IP68, supportant une installation submergée à long terme.

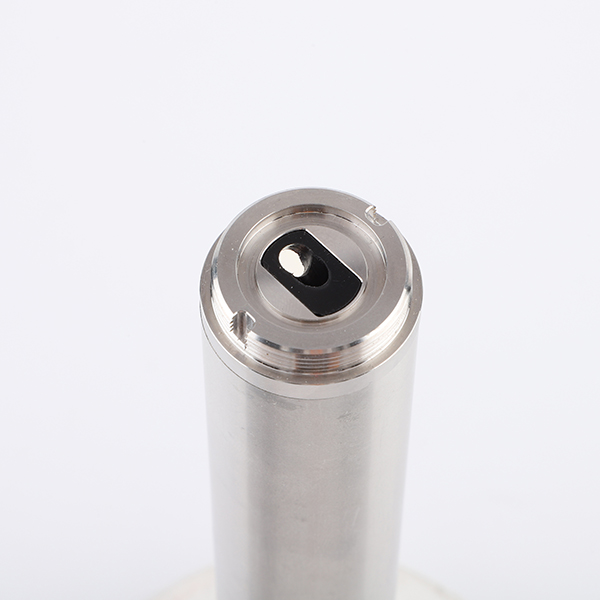

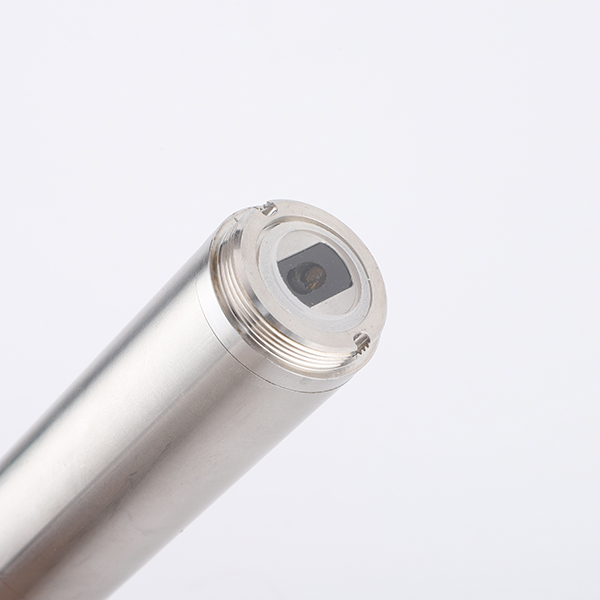

   Maintenance : Utilise une conception de fenêtre optique plane qui n’est pas facile à adhérer aux micro-organismes et aux bulles d’air. Même si un nettoyage est nécessaire, un simple essuyage physique peut restaurer les performances.

4. Intégration numérique et faible consommation d’énergie
   Le capteur supporte nativement l’interface numérique standard RS485 Modbus-RTU, démontrant une excellente adaptabilité dans les réseaux de monitoring distribués. Les utilisateurs peuvent lire directement les données via des PLC ou des passerelles sans fil et supportent une sortie analogique 4-20 mA en option. En même temps, la consommation électrique extrêmement faible de 0,2 W lui confère un avantage incomparable en endurance dans les stations de monitoring de terrain alimentées par énergie solaire.

Spécifications techniques du capteur de surveillance en ligne de la teneur en huile dans l’eau par méthode de fluorescence NBL-OIL-406-S

Scénarios d’application industrielle du capteur de surveillance en ligne de la teneur en huile dans l’eau par méthode de fluorescence NBL-OIL-406-S

• Monitoring des eaux usées des raffineries et de la pétrochimie : Surveillance en temps réel de la teneur en huile dans l’eau de refroidissement en circulation et les eaux usées de production pour prévenir les accidents de fuite d’huile entrant dans le réseau de tuyauterie environnemental et garantir que les entreprises respectent les normes de rejet environnementales.

• Stations de pompage des eaux de surface urbaines et des eaux pluviales : Installé dans les rivières, lacs ou sorties de drainage urbain en tant que partie du système d’alerte environnementale pour détecter et localiser rapidement les pollutions par déversement d’huile soudain.

• Traitement de l’eau de refroidissement en circulation industrielle : Surveillance des changements de qualité de l’eau dans les tours de refroidissement, échangeurs de chaleur et autres liens grâce aux capteurs NiuBoL pour avertir efficacement des fuites d’équipement et protéger le système contre la pollution par les dépôts d’huile.

• Dessalement de l’eau de mer et prétraitement d’entrée : Surveillance de la teneur en hydrocarbures aux entrées d’eau de mer pour éviter la pollution par traces d’huile des systèmes de membranes et réduire la fréquence de remplacement coûteux des membranes d’osmose inverse.

Installation et connexion électrique

Recommandations de spécifications d’installation

Pour garantir que la fenêtre de mesure puisse pleinement représenter l’état réel du corps d’eau et réduire les dommages physiques, veuillez suivre les directives d’ingénierie suivantes :

• Exigences de distance : La fenêtre de mesure avant du capteur doit maintenir au moins 2 cm de la paroi latérale et au moins 10 cm du fond du récipient pour éviter que les effets de réflexion marginale n’affectent les lectures.

• Recommandation d’angle : Il est recommandé d’utiliser une installation verticale submergée et de s’assurer que l’extrémité avant du capteur est complètement submergée sous la surface de l’eau sans être bloquée par des bulles d’air.

Définition du câble

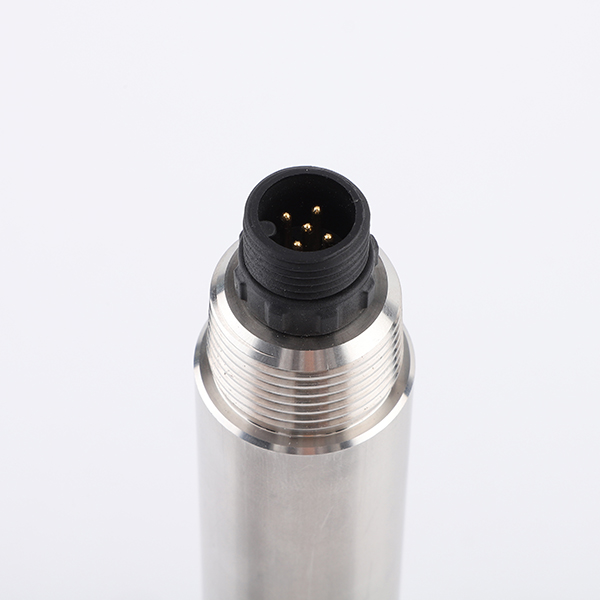

Le NBL-OIL-406-S utilise un câble blindé à 5 conducteurs haute protection pour garantir la stabilité du signal lors de la transmission à longue distance :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Terre (GND)

• Fil bleu : RS485-A

• Fil blanc : RS485-B

• Fil jaune : Sortie de courant (optionnelle ; si non utilisée, veuillez isoler et envelopper correctement)

Note : Tous les borniers de câblage doivent subir un traitement d’étanchéité imperméable (par exemple en utilisant des boîtes de jonction étanches) pour empêcher l’humidité de s’infiltrer dans l’appareil le long du câble et de causer des dommages aux composants électroniques.

FAQ

Q1 : La plage de mesure du capteur de teneur en huile dans l’eau de NiuBoL peut-elle être personnalisée ?

R : La plage standard est de 0-40 mg/L, adaptée à la plupart des monitorings environnementaux et des contrôles de procédés. Si votre projet implique un monitoring de concentrations ultra-élevées, veuillez contacter notre équipe technique pour une évaluation des besoins.

Q2 : Quels sont les avantages de la méthode de fluorescence par rapport à la méthode infrarouge pour la mesure de l’huile ?

R : La méthode de fluorescence présente une sensibilité plus élevée (limite de détection minimale pouvant atteindre 0,4 mg/L) et une plus grande sélectivité. Elle peut efficacement éviter les interférences des matières organiques non huileuses dans l’eau, avec une vitesse de réponse extrêmement rapide, la rendant plus adaptée au monitoring continu en ligne.

Q3 : Ce capteur nécessite-t-il l’utilisation de réactifs chimiques ?

R : Non. Le NBL-OIL-406-S appartient au monitoring par principe optique physique et ne nécessite aucun agent chromogène ni solvant d’extraction. C’est une véritable solution sans pollution et sans consommables.

Q4 : Le capteur peut-il détecter tous les types d’huile ?

R : Le capteur détermine la teneur en détectant les molécules d’huile soluble ayant des caractéristiques de fluorescence. Il présente une excellente réponse linéaire pour la plupart des hydrocarbures à base de pétrole (tels que le pétrole brut, le diesel et le fioul).

Q5 : Quel est le cycle de maintenance habituel ?

R : Cela dépend de la qualité de l’eau sur site. Dans les masses d’eau propres, vérifiez la fenêtre tous les 3 à 6 mois. Dans les eaux usées industrielles, il est recommandé de vérifier mensuellement et d’essuyer la fenêtre optique avec un chiffon doux pour garantir la transparence du chemin optique.

Q6 : Comment effectuer la calibration ?

R : Supporte la calibration du point zéro (avec de l’eau distillée) et la calibration de pente (avec une solution standard de concentration connue). Les paramètres de calibration peuvent être écrits en envoyant des commandes Modbus spécifiques via RS485. L’opération est simple.

Q7 : Le câble peut-il être rallongé ?

R : La longueur de câble standard est de 5 mètres. Grâce à l’utilisation de la sortie de signal numérique, le câble peut être rallongé à des centaines de mètres selon les besoins sans affecter la précision de mesure.

Q8 : Que faire s’il n’y a pas d’alimentation AC au point de monitoring ?

R : La consommation électrique du capteur n’est que de 0,2 W, ce qui le rend très adapté à une utilisation avec un système d’alimentation solaire 12 V combiné à une petite batterie. C’est le premier choix pour le monitoring en zone isolée.

Résumé d’expert et suggestions d’intégration

Le NBL-OIL-406-S de NiuBoL est un outil de mesure de l’huile de niveau industriel qui équilibre durabilité et précision. Pour les intégrateurs de systèmes, il fournit non seulement une source de données stable et fiable, mais réduit également la difficulté de développement grâce aux interfaces de communication numériques.

Si vous êtes confronté à une qualité d’eau complexe, à des coûts de maintenance élevés ou à de fortes fluctuations de données sur des sites industriels, NiuBoL peut vous fournir des suggestions d’intégration personnalisées.

Vous souhaitez savoir comment ce capteur peut être connecté à votre plateforme IoT ? Ou avez-vous besoin d’obtenir un manuel détaillé du protocole de communication Modbus ? N’hésitez pas à contacter notre équipe d’ingénierie. Nous fournissons un support technique complet de sélection et des solutions de test pour aider votre projet de traitement de l’eau à être livré avec succès !

Fiche technique du capteur de surveillance en ligne de la teneur en huile dans l’eau NBL-OIL-406-S

NBL-OIL-406-S Online Oil-in-Water Monitoring Sensor.pdf
