Le capteur en ligne de turbidité NiuBoL NBL-WQ-TS-408-S utilise la méthode de diffusion de la lumière à 90°, prend en charge le protocole RS485/Modbus RTU et la sortie 4-20mA. Le boîtier en 316L et la protection IP68 assurent une haute précision et une forte capacité anti-interférences, spécialement conçu pour l'intégration de l'IoT industriel et de l'ingénierie de traitement de l'eau.

Capteur en ligne de turbidité NiuBoL, fournissant des solutions intégrées haute précision pour le traitement industriel de l'eau

Dans les projets de surveillance des eaux usées municipales, de l'eau de circulation industrielle ou de l'eau de surface, rencontrez-vous souvent des dérives de données de turbidité dues aux interférences lumineuses externes ? Le niveau de protection du capteur est-il insuffisant, entraînant des dommages fréquents d'infiltration d'eau ? Ou lors de l'interfaçage avec des systèmes PLC ou SCADA, des coûts de développement supplémentaires dus à des protocoles de communication incompatibles ?

Le capteur en ligne intégré de turbidité NiuBoL NBL-WQ-TS-408-S aborde directement les points faibles principaux de l'intégration technique. Le produit est livré en standard avec le protocole RS-485 (Modbus RTU) et la sortie de courant 4-20mA, prêt à l'emploi ; le chemin optique en quartz pur combiné à la source lumineuse infrarouge résiste fondamentalement aux interférences lumineuses environnementales ; la protection IP68 et le corps en acier inoxydable 316L répondent aux besoins de surveillance en ligne les plus stricts.

Points de vente principaux

• Intégration transparente : Protocole RS-485 Modbus RTU standard, réduisant les cycles de développement et de débogage des intégrateurs de systèmes.

• Chemin optique anti-interférences : Chemin optique en quartz pur + principe de diffusion infrarouge à 90°, éliminant l'influence de la lumière naturelle externe sur les mesures de faible turbidité.

• Coût de maintenance extrêmement bas : Conception intégrée de brosse de nettoyage, réduisant efficacement la fréquence de nettoyage manuel, assurant une stabilité opérationnelle à long terme.

Présentation du produit

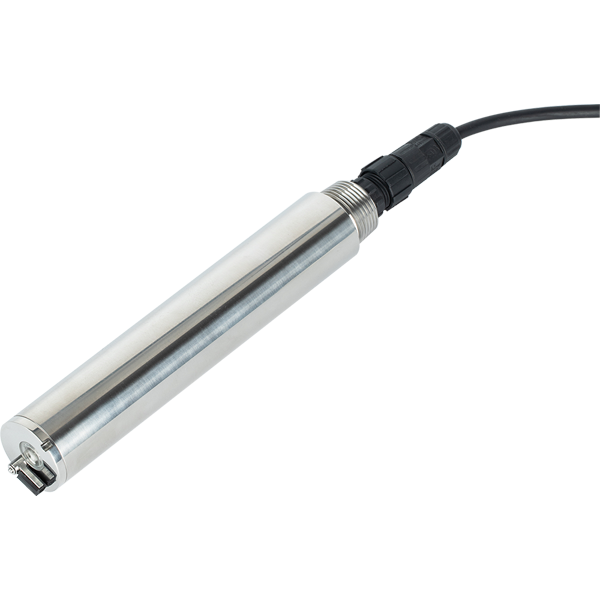

Le NBL-WQ-TS-408-S est un instrument de mesure de turbidité en ligne de niveau professionnel développé par NiuBoL pour les scénarios d'IoT industriel et de traitement automatisé de l'eau. Le capteur est conçu sur la base du principe classique de la méthode de diffusion de la lumière à 90°. Lorsque des substances de turbidité dans l'échantillon d'eau provoquent la diffusion de la lumière incidente, un photodétecteur haute précision capture l'intensité de la lumière diffusée dans la direction perpendiculaire à la lumière incidente, et la combine avec la courbe d'étalonnage interne pour un traitement de linéarisation, produisant finalement des valeurs de turbidité précises.

Le capteur de température Pt1000 intégré réalise une compensation automatique de température, assurant la cohérence des mesures dans différents environnements de température de l'eau. Qu'il s'agisse d'eau potable à faible turbidité ou d'eaux usées industrielles à haute turbidité, ce capteur peut fournir un support de données fiable et continu, ce qui en fait un choix idéal pour les entrepreneurs en ingénierie pour construire des réseaux de surveillance de la qualité de l'eau stables.

Avantages techniques de base

Conception optique anti-interférences de niveau matériel et haute stabilité

Les turbidimètres traditionnels sont facilement affectés par la lumière parasite dans les environnements extérieurs ou les usines bien éclairées. Le NBL-WQ-TS-408-S utilise une source lumineuse LED infrarouge et un système de chemin optique en quartz pur. Les caractéristiques de diffusion de la lumière infrarouge sur les substances de turbidité sont plus stables, et le matériau en quartz pur a une excellente transmittance lumineuse et un coefficient de dilatation thermique extrêmement bas. Combiné à l'architecture de réception de lumière diffusée à 90°, il protège précisément la lumière directe et réfractée, améliorant considérablement la capacité anti-interférences des données dans des environnements d'éclairage complexes.

Acier inoxydable 316L de qualité industrielle et protection IP68

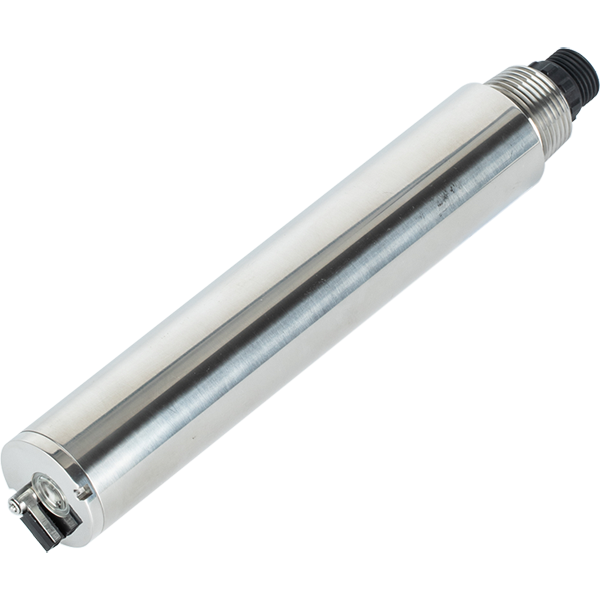

Le boîtier du capteur est entièrement fabriqué en acier inoxydable 316L, avec une forte résistance à la corrosion et une résistance mécanique élevée, gérant facilement diverses qualités d'eau difficiles (y compris l'eau de mer). L'ensemble de l'appareil atteint le niveau de protection IP68, supportant un fonctionnement stable à long terme à des profondeurs d'eau allant jusqu'à 20 mètres, isolant efficacement la vapeur d'eau, la poussière et les gaz corrosifs, réduisant considérablement les taux de défaillance de l'équipement.

Architecture de communication orientée vers l'intégration technique

Considérant l'efficacité d'interfaçage des intégrateurs de systèmes, le capteur prend nativement en charge le protocole de communication industriel standard RS-485 (Modbus RTU), se connectant de manière transparente à divers automates, DTU, collecteurs de données et plates-formes cloud. Il fournit également une sortie analogique 4-20mA optionnelle, parfaitement compatible avec les anciens systèmes de surveillance traditionnels. La conception d'alimentation à large tension (12～24V CC) et la très faible consommation d'énergie de seulement 0,2W lui permettent d'exceller dans les stations de surveillance à distance alimentées par énergie solaire.

Conception de nettoyage automatique intelligent et sans maintenance

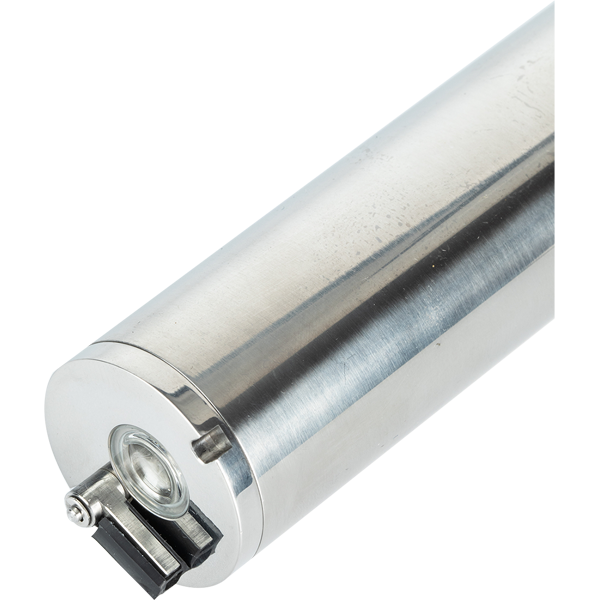

La contamination de la fenêtre de mesure est la principale cause de distorsion des données des turbidimètres. Cette machine intègre de manière innovante une brosse de nettoyage automatique mécanique, qui peut automatiquement éliminer les objets attachés, les algues ou les boues sur la surface de la fenêtre pendant les intervalles de mesure, prolongeant considérablement le cycle de maintenance manuelle et assurant la continuité et l'authenticité des données.

Paramètres techniques professionnels

Scénarios d'application typiques

• Approvisionnement en eau et drainage municipaux et stations d'épuration : Utilisé pour la surveillance continue de la turbidité aux nœuds clés tels que l'effluent du bassin de décantation, le bassin de décantation secondaire, avant et après désinfection, pour assurer la conformité de la qualité de l'effluent.

• Eau de refroidissement en circulation industrielle et eau d'alimentation de chaudière : Surveillance en temps réel de la teneur en matières en suspension dans les systèmes d'eau industriels, empêchant l'encrassement des canalisations et l'usure des équipements, optimisant les cycles de rejet des eaux usées.

• Stations de surveillance automatique de l'eau de surface et des sources d'eau : Adapté aux stations de surveillance sans surveillance dans les rivières, lacs, réservoirs et autres environnements de terrain, la conception du chemin optique anti-interférences n'a pas peur de la forte lumière extérieure.

• Eau pour l'alimentation et les boissons et eau pharmaceutique : En mode plage basse (0-20 NTU, résolution 0,01), répond aux exigences de détection haute précision de très faible turbidité dans les processus de production tels que l'eau purifiée et les solutions injectables.

Guide de câblage et d'installation

Spécifications de câblage électrique

Le câble de raccordement du capteur est un câble blindé 5 conducteurs, et la séquence de fils standard est définie comme suit :

• Fil rouge : Pôle positif d'alimentation (12～24V CC)

• Fil noir : Masse d'alimentation (GND)

• Fil bleu : Borne RS-485 A

• Fil blanc : Borne RS-485 B

• Fil jaune : Sortie de courant 4-20mA (peut être laissé flottant si non sélectionné)

Conseils techniques : Étant donné que le câble est souvent dans des environnaux sous-marins ou à forte humidité, toutes les bornes de câblage doivent être traitées de manière fiable contre l'eau et la corrosion (il est recommandé d'utiliser du ruban adhésif étanche ou des boîtiers de jonction étanches). Les câbles étendus par l'utilisateur doivent également avoir des capacités anti-corrosion et étanches correspondantes. Avant la mise sous tension, assurez-vous de vérifier la séquence des fils pour éviter que des inversions de connexion ou des courts-circuits n'endommagent l'appareil.

Exigences d'installation immergée

Lors de l'utilisation du filetage 3/4 NPT pour une installation en ligne ou sur support, faites attention à l'évitement spatial : La face de mesure du capteur doit maintenir une distance d'au moins 5 cm de la paroi latérale de la cuve ou de la canalisation, et d'au moins 10 cm du fond pour éviter la distorsion de mesure causée par des zones mortes d'écoulement d'eau ou par la sédimentation de boues au fond. Le câble dans l'eau doit rester naturellement lâche et ne doit pas être tendu sous tension pour éviter la rupture des conducteurs internes.

FAQ

Q1. Quels protocoles de communication le capteur prend-il en charge ? Peut-il être connecté directement à la plate-forme cloud ?

Le capteur prend nativement en charge le protocole standard RS-485 (Modbus RTU). Si une connexion directe à la plate-forme cloud est nécessaire, une unité de transmission de données RS485 vers TCP/IP ou RS485 vers 4G DTU doit être ajoutée entre les deux.

Q2. Pourquoi l'influence de la lumière externe est-elle importante pendant la mesure de faible turbidité ? Comment ce produit le résout-il ?

Les échantillons d'eau à faible turbidité ont une transmittance lumineuse élevée, et la lumière parasite externe peut facilement pénétrer l'échantillon d'eau et être capturée par le récepteur, provoquant de fausses valeurs élevées. NiuBoL utilise une source lumineuse LED infrarouge de longueur d'onde spécifique, combinée à une conception à angle de vue étroit du chemin optique en quartz pur, ne recevant que la lumière diffusée spécifique à 90°, isolant les interférences de la lumière visible au niveau matériel physique.

Q3. Quelle profondeur d'eau le niveau de protection IP68 de l'appareil peut-il supporter pour une opération sous-marine ?

Sous pression de travail conventionnelle inférieure à 0,2 MPa, le capteur peut fonctionner de manière stable à long terme à des profondeurs d'eau allant jusqu'à 20 mètres, répondant pleinement aux besoins d'installation de divers puits profonds, grandes caissons ou armoires intégrées sous-marines.

Q4. La brosse de nettoyage automatique nécessite-t-elle un contrôle externe ?

La commande de fonctionnement de la brosse de nettoyage a été intégrée dans la logique interne du capteur ou dans les registres Modbus. L'ordinateur hôte peut déclencher l'action de nettoyage en envoyant des instructions. Veuillez vous référer à l'annexe du manuel du produit pour les adresses de registre de contrôle spécifiques.

Q5. Quel est le cycle d'étalonnage général ? Comment effectuer l'étalonnage ?

Il est recommandé d'établir un cycle d'étalonnage (généralement 1-3 mois) en fonction des exigences des services de protection de l'environnement ou de la sévérité réelle de la qualité de l'eau. Utilisez la méthode à deux points : effectuez d'abord l'étalonnage du point zéro dans un liquide de turbidité nulle, puis l'étalonnage de pente dans un liquide standard. Attendez 3-5 minutes chaque fois pour la stabilisation de la lecture.

Q6. Lorsque la fenêtre de mesure est sale mais que la brosse de nettoyage ne peut pas l'enlever complètement, comment nettoyer manuellement ?

Vous pouvez utiliser un mélange de détergent ménager et d'eau du robinet, et essuyer doucement la surface extérieure et la fenêtre de mesure avec un chiffon doux humide. N'utilisez pas d'objets durs pour gratter, afin de ne pas rayer le verre de quartz pur et provoquer une dégradation permanente des performances optiques.

Q7. Si le site ne nécessite qu'un signal analogique, comment connecter le fil jaune ?

Si le système ne collecte que le signal 4-20mA, connectez le fil jaune au pôle positif d'entrée analogique du dispositif d'acquisition, et le pôle négatif du dispositif d'acquisition partage la masse avec le fil noir (GND) du capteur. Si cette fonction n'est pas achetée, le fil jaune est directement laissé flottant et n'affecte pas la communication RS485.

Q8. Quelle est la période de garantie du produit ?

NiuBoL fournit un service de garantie d'un an à partir de la date de vente. Chaque appareil a subi un test de vieillissement et de stabilité de 72 heures avant de quitter l'usine. Pendant la période de garantie, les pannes causées par des dommages non humains sont réparées ou remplacées gratuitement.

Dans le développement rapide de l'IoT industriel d'aujourd'hui, un dispositif de détection de base stable, précis et facile à intégrer est la pierre angulaire du succès de tout le système de surveillance de la qualité de l'eau. Le capteur en ligne de turbidité NiuBoL NBL-WQ-TS-408-S réalise véritablement "sans soucis, sans effort et à faible maintenance" pour les intégrateurs de systèmes grâce à une conception optique rigoureuse, une protection robuste et des protocoles de communication standard.

Si vous planifiez actuellement des projets d'eaux usées municipales, de stations d'eau de surface ou de traitement de l'eau industrielle et que vous êtes confronté à des défis de données de turbidité instables ou de difficultés d'interfaçage des équipements, cliquez sur le bouton à droite ou en bas pour obtenir le manuel de sélection de produits et la table de registres Modbus. Nos ingénieurs techniques vous fourniront une évaluation gratuite de la solution d'intégration réseau.

Fiche technique du capteur en ligne de turbidité NBL-WQ-TS-408-S
