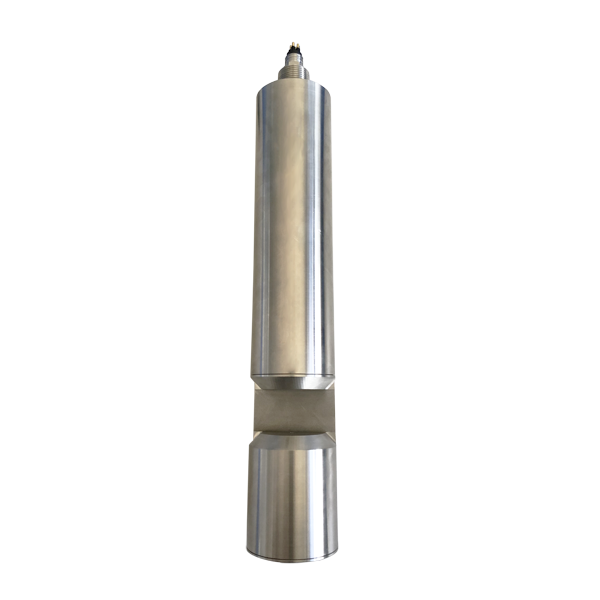

Capteur Multi-Paramètres en Ligne à Spectre Complet NBL-WQ-FUV-200

Sans Réactifs, Traçabilité Précise par Spectre Complet, Redéfinissant les Nouveaux Standards pour la Surveillance en Ligne de la Qualité de l'Eau

La surveillance traditionnelle de la qualité de l'eau nécessite un remplacement fréquent de réactifs, présente un décalage des données et des coûts de maintenance élevés ? Le NiuBoL NBL-WQ-FUV-200 adopte la méthode avancée d'absorption à spectre complet, utilisant une lampe au xénon comme source lumineuse, couvrant les bandes du proche ultraviolet au proche infrarouge. Une mesure sort simultanément des indicateurs clés tels que la DCO, la DBO, le COT, la couleur et la turbidité. Aucun réactif, sans entretien, intégration facile, fournissant aux intégrateurs de systèmes et aux entrepreneurs en ingénierie des solutions de surveillance en ligne de la qualité de l'eau véritablement fiables.

Trois Arguments de Vente Principaux

• Sans Réactifs, Zéro Pollution : Mesure purement optique, dit adieu à la consommation de réactifs chimiques et à la pollution secondaire, réduisant significativement les coûts opérationnels.

• Compensation Automatique de la Turbidité, Précision Même dans les Eaux Complexes : Algorithme intelligent intégré, élimine efficacement les interférences des matières en suspension, fournit des données crédibles même dans des conditions turbides.

• RS485 Modbus/RTU, Intégration Facile de Niveau Industriel : Interface numérique standard, conception à faible consommation d'énergie, se connecte de manière transparente à divers automates (PLC), DTU et plates-formes IoT, construction et débogage réalisés en une étape.

Aperçu du Produit Capteur Multi-Paramètres en Ligne à Spectre Complet NBL-WQ-FUV-200

Le NBL-WQ-FUV-200 est un capteur multi-paramètres développé par NiuBoL pour la surveillance en ligne continue de la qualité de l'eau. Il intègre un micro-spectromètre à fibre optique, une lampe au xénon pulsée et un algorithme adaptatif. Sans aucun réactif, il peut capturer en temps réel les caractéristiques d'absorption à spectre complet des masses d'eau dans la plage de 200 à 800 nm.

En comparant les pics d'absorption caractéristiques de différents polluants (tels que la matière organique, les facteurs de couleur), le capteur peut quantifier avec précision plusieurs paramètres de qualité de l'eau. Plus important encore, son algorithme unique pré-compense l'interférence des particules en suspension de différentes tailles, le rendant particulièrement adapté aux environnements aquatiques présentant une certaine turbidité tels que les eaux de surface, la surveillance des processus de stations d'épuration et les rejets industriels. Le capteur utilise un matériau en acier inoxydable 316L et un niveau de protection IP68, répondant à diverses exigences d'installation difficiles telles que l'immersion et les types de canalisations.

Avantages Techniques Principaux du Capteur Multi-Paramètres en Ligne à Spectre Complet NBL-WQ-FUV-200

1. Moteur Optique de Haute Précision, Stabilité Issue de la Conception de Base

• Source Lumineuse à Lampe au Xénon Pulsée : Comparée aux lampes LED ou halogènes traditionnelles, les lampes au xénon ont une intensité lumineuse élevée, une large plage spectrale, une longue durée de vie et ne nécessitent pas de préchauffage, garantissant une énergie suffisante dans les bandes de l'ultraviolet à l'infrarouge, avec une faible dérive thermique et une faible atténuation.

• Acquisition à Spectre Complet : Pas une mesure à point unique ou à double longueur d'onde. L'analyse spectrale continue peut identifier efficacement les changements dans la composition de l'eau et éviter les défauts d'une mesure à longueur d'onde unique facilement perturbée.

• Étalonnage Spectral : L'étalonnage de la courbe de réponse à spectre complet est effectué en usine. Les utilisateurs n'ont besoin que d'eau déminéralisée pour l'étalonnage de base sur site, simple et fiable.

2. Algorithme Intelligent Anti-Interférences, la Turbidité n'est Plus un Problème

• Compensation Automatique de la Turbidité : Modèle de correction de diffusion intégré, qui peut découpler en temps réel l'atténuation supplémentaire causée par la diffusion des particules en suspension, réduisant efficacement l'interférence croisée de la turbidité, de sorte que des paramètres tels que la DCO et la couleur maintiennent une précision de ±5% de l'échelle pleine dans la plage de 0 à 400 NTU.

• Adaptation à la Qualité de l'Eau Dynamique : Lorsque la turbidité de l'eau fluctue en peu de temps, aucune intervention humaine n'est requise. Le capteur peut ajuster automatiquement les coefficients de compensation pour assurer l'authenticité des tendances des données.

3. Conception Ingénierie, Adaptée à la Surveillance en Ligne par Tous les Temps

• Protection Étanche Complète IP68 : Boîtier en acier inoxydable 316L, résistant à la corrosion et aux embruns salins, adapté aux environnements d'immersion à long terme tels que les cours d'eau, les eaux usées municipales, l'aquaculture et les rejets industriels.

• Faible Consommation 0.2W@12V : La consommation électrique typique n'est que de 0,2 W, ce qui peut supporter des stations alimentées par énergie solaire ou par batterie, réduisant significativement les coûts de distribution d'énergie du système.

• Interface RS485, Protocole Modbus/RTU : Bus industriel standard, distance de transmission maximale jusqu'à 1200 mètres, facile à monter sur des collecteurs de données existants ou des RTU. Le protocole est ouvert, avec des exemples de code complets, le développement et le débogage sont efficaces.

• Anti-vibrations et Anti-chocs d'Écoulement d'Eau : Structure compacte, pas de pièces rotatives vulnérables (brosse auto-nettoyante en option), le connecteur de câble utilise une prise mâle étanche M16-5 pôles, le câblage est solide et fiable.

4. Véritable Sans Entretien, Réduisant le Coût Total de Possession

• Pas de réactifs, pas de pompes/tubes, pas de risque de colmatage des vannes.

• La fenêtre optique est recommandée d'être essuyée régulièrement selon le degré de contamination sur site (pas une opération quotidienne). Après 18 mois d'utilisation continue, seule une maintenance en usine du dispositif d'étanchéité dynamique est requise (version avec brosse auto-nettoyante).

• Coûts de main-d'œuvre et de consommables d'exploitation et de maintenance annuels extrêmement bas, particulièrement adapté aux stations sans surveillance.

Spécifications Techniques du Capteur Multi-Paramètres en Ligne à Spectre Complet NBL-WQ-FUV-200

Remarque : Les valeurs de DCO, COT, DBO sont toutes étalonnées sur la base de substances standard. Pour des échantillons d'eau spécifiques, il est recommandé d'effectuer une corrélation de comparaison.

Scénarios d'Application Typiques

• Surveillance des eaux de surface et des sections de rivières : Surveillance en temps réel des tendances de pollution organique (DCO/COT) et des variations de turbidité dans les rivières et les lacs, supportant un fonctionnement à long terme sans réactifs.

• Surveillance des processus de stations d'épuration municipales : Installé à la sortie du bassin d'aération ou du clarificateur secondaire pour un retour rapide sur les effets d'élimination de la DCO et de la couleur et une aide à la régulation précise des processus.

• Surveillance des rejets d'eaux usées industrielles : Répondant aux rejets soudains dans les industries chimiques, textiles, pharmaceutiques, etc. Les caractéristiques à spectre complet peuvent aider à identifier des bandes anormales et à prévenir les risques de dépassement.

• Alerte précoce de sécurité de l'eau de source et de l'eau potable : Surveille la matière organique, la couleur et d'autres indicateurs dans l'eau brute en tant que sentinelle en amont des processus de prétraitement.

• Aquaculture et restauration écologique : Faible consommation d'énergie et caractéristiques sans entretien adaptées au déploiement sur de grandes surfaces, suivi de la matière organique dissoute et de la turbidité pour garantir l'environnement d'aquaculture.

Points de Câblage et d'Installation

Connexion Électrique (câble blindé 4 conducteurs torsadés)

Précautions :

• L'alimentation doit être coupée avant le câblage, vérifier strictement la séquence des fils pour éviter d'endommager l'équipement en cas de mauvais branchement.

• Toutes les connexions de câbles doivent être étanches (remplissage de colle ou boîtier de jonction étanche), en particulier dans les environnements d'immersion à long terme ou extérieurs.

• Il est recommandé d'ajouter des manchons de protection au câble du capteur pour éviter l'usure ou la traction.

Exigences d'Installation

• Le capteur doit être immergé à au moins 30 cm sous le niveau d'eau le plus bas pour éviter d'être exposé en surface.

• Fixer horizontalement, avec la fenêtre de mesure face à la direction de l'écoulement de l'eau pour assurer le renouvellement en temps réel de l'échantillon d'eau.

• Éviter l'installation dans des zones à bulles denses ou dans des zones d'eau stagnante.

FAQ

Q1. Le NBL-WQ-FUV-200 nécessite-t-il le remplacement régulier de réactifs ?

R : Non. Le capteur adopte la méthode purement optique à spectre complet, ne nécessite aucun réactif chimique, véritablement sans pollution et sans entretien de réactifs.

Q2. Une grande quantité de matières en suspension dans l'eau affectera-t-elle la mesure ?

R : Le capteur dispose d'un algorithme de compensation automatique de la turbidité intégré, qui peut supprimer significativement l'interférence de la haute turbidité sur des paramètres tels que la DCO et la couleur. Cependant, dans des environnements de turbidité extrêmement élevée (>400 NTU) ou à forte concentration de bulles, il est recommandé d'ajouter un prétraitement ou d'ajuster la position d'installation.

Q3. Les données de sortie du capteur peuvent-elles être directement connectées à un automate (PLC) ou DTU existant ?

R : Oui. Le capteur adopte le protocole standard Modbus/RTU et l'interface RS485, et fournit une table d'adresses de registre standard, qui peut être rapidement connectée aux automates principaux tels que Siemens, Mitsubishi, Delta et divers DTU.

Q4. Des paramètres tels que la DCO, la DBO et le COT sont-ils mesurés directement ?

R : Le capteur établit des modèles de corrélation basés sur les caractéristiques d'absorption spectrale et des substances standard (telles que le KHP pour la DCO), et sort des valeurs équivalentes. Pour des échantillons d'eau spécifiques, il est recommandé d'effectuer 10 à 20 séries de corrections de comparaison avec des méthodes de laboratoire standard pour obtenir une meilleure corrélation.

Q5. L'étanchéité du capteur est-elle fiable en immersion longue durée dans l'eau ?

R : L'appareil atteint le niveau de protection IP68 (peut être immergé en continu sous une pression de 0,1 MPa, environ 10 mètres de profondeur d'eau), et le boîtier est en acier inoxydable 316L. Cependant, le connecteur de câble doit être étanchéifié par l'utilisateur, et un connecteur étanche est fourni.

Q6. Dois-je nettoyer fréquemment la fenêtre du capteur ?

R : Cela dépend du degré de pollution de l'eau. Dans les environnements d'eau de surface généraux, il est recommandé de vérifier et de nettoyer toutes les 1 à 2 semaines. Pour les rejets d'eaux usées, cela peut être réduit à une fois par semaine ou moins. Lors du nettoyage, utiliser un chiffon doux imbibé d'eau propre ou d'un détergent doux, et éviter de rayer la fenêtre optique.

Q7. Quelle est la plage de tension de fonctionnement du capteur ? La consommation d'énergie est-elle vraiment faible ?

R : Supporte 12-24 VCC (±10%), la consommation électrique typique n'est que de 0,2 W (environ 17 mA à 12 V), ce qui est très adapté aux systèmes alimentés par énergie solaire ou par batterie sur le terrain.

Q8. Si je souhaite des câbles plus longs sur mesure ou des supports d'installation spéciaux, NiuBoL peut-il les fournir ?

R : Oui. L'approvisionnement standard est un câble de 5 mètres, des distances plus longues (comme 10 mètres, 20 mètres) peuvent être personnalisées lors de la commande. En même temps, NiuBoL fournit des supports d'installation par immersion en acier inoxydable et des solutions de flotteur. Veuillez consulter les ingénieurs commerciaux pour plus de détails.

À l'ère de l'IdO industriel qui recherche l'efficacité et la qualité des données, la surveillance de la qualité de l'eau ne devrait plus être gênée par la consommation de réactifs, la maintenance fastidieuse et la dérive des données. Le NiuBoL NBL-WQ-FUV-200 redéfinit la surveillance multi-paramètres en ligne grâce à la technologie à spectre complet.

Pour les intégrateurs : protocole Modbus standard, faible consommation d'énergie, construction facile, et maintenance minimale une fois pour toutes.
      Pour les sociétés d'ingénierie : structure solide 316L/IP68, algorithme anti-turbidité automatique, stable même dans des conditions de fonctionnement complexes.
      Pour les utilisateurs finaux : réponse la plus rapide en quelques secondes, pas de consommables, réduisant significativement les coûts sur tout le cycle de vie.
