Capteur d'ions fluorure en ligne NBL-WQ-FLU-4 | Pour la fabrication de semi-conducteurs, le traitement des métaux et le traitement ···

La série de capteurs en ligne d'ions fluorure NiuBoL NBL-WQ-FLU-4 utilise la technologie d'électrode sélective ionique (ISE) à membrane cristalline, avec une compensation automatique de température intégrée et un transmetteur numérique. Prend en charge le protocole RS485 Modbus RTU, spécialement conçue pour la surveillance des eaux usées des semi-conducteurs, de l'eau potable et des procédés industriels de défluoruration, offrant des solutions de surveillance en ligne du fluorure haute précision et longue durée de vie.

Contrôle Prédit de la Concentration en Fluorure : Capteur en Ligne de Fluorure (Fluor) de Niveau Industriel NiuBoL

Surmonte les problèmes de dérive de mesure de la qualité de l'eau complexes, le choix de stabilité à long terme pour les intégrateurs de systèmes.

• Technologie d'Électrode à Membrane Cristalline Brevetée : Taux d'exsudation de pont salin microporeux extrêmement faible, système de référence ultra-stable, durée de vie significativement plus longue que les produits similaires.

• Architecture de Transmetteur Séparé : Sortie de signal numérique, forte capacité anti-interférences, prend en charge une transmission stable sur plus de 1000 mètres.

• Protocole Modbus de Niveau Industriel : Interface RS485 standard, se connecte de manière transparente aux systèmes PLC et aux usines numériques, réduisant les coûts d'intégration.

Aperçu du Produit Capteur en Ligne d'Ions Fluorure NBL-WQ-FLU-4

Dans des industries telles que la fabrication de semi-conducteurs, le traitement des métaux et le traitement de l'eau potable, le contrôle en temps réel de la concentration en ions fluorure est non seulement lié à la conformité des rejets, mais affecte également directement la sécurité et la qualité des processus. Les méthodes manuelles traditionnelles de colorimétrie ou les chromatographes ioniques coûteux ne peuvent pas répondre aux besoins d'une surveillance continue 24 heures sur 24 et ont des coûts de maintenance élevés.

Le capteur en ligne séparé d'ions fluorure de la série NiuBoL NBL-WQ-FLU-4 combine une technologie avancée d'électrode sélective ionique (ISE) à membrane cristalline avec des circuits de transmetteur intelligents. En mesurant la différence de potentiel générée par les ions fluorure sur la membrane sensible de l'électrode et en la combinant avec l'algorithme de correction non linéaire de NiuBoL, il permet une détection rapide et précise de la teneur en fluorure dans les masses d'eau. En tant que membre important de la famille de la qualité numérique de l'eau de NiuBoL, il vise à fournir aux entrepreneurs en ingénierie environnementale et aux intégrateurs de systèmes une solution de surveillance de bout en bout rentable et de niveau industriel.

Avantages Techniques Principaux du Capteur en Ligne d'Ions Fluorure NBL-WQ-FLU-4

1. Système de Référence Breveté et Conception à Longue Durée de Vie

Le NBL-WQ-FLU-4 adopte une électrode à ions fluorure brevetée. Son avantage principal réside dans le système de référence : la solution de référence interne subit une exsudation physique extrêmement lente à travers un pont salin microporeux sous une pression constante d'au moins 100 kPa (1 bar). Cette conception assure la stabilité à long terme du potentiel de jonction liquide, empêche efficacement le reflux du milieu externe de contaminer l'électrode, et rend la durée de vie des électrodes NiuBoL bien supérieure à celle des électrodes industrielles ordinaires sur le marché.

2. Transmission Numérique et Réponse Ultra-rapide

Le capteur intègre un convertisseur d'entrée haute impédance et un système de compensation automatique de température Pt1000. Dans un environnement de 0 à 40°C, le capteur peut corriger automatiquement l'influence de la température de l'eau sur l'activité ionique. Combiné avec des algorithmes de filtrage numérique, son temps de réponse (T90) est inférieur à 60 secondes, capable de capturer les fluctuations instantanées de concentration de fluorure dans les processus industriels et de fournir une référence en temps réel pour les systèmes de dosage automatique.

3. Options de Matériaux Diversifiées

Pour s'adapter à différents scénarios d'applications industrielles, NiuBoL propose deux options de matériaux de boîtier :

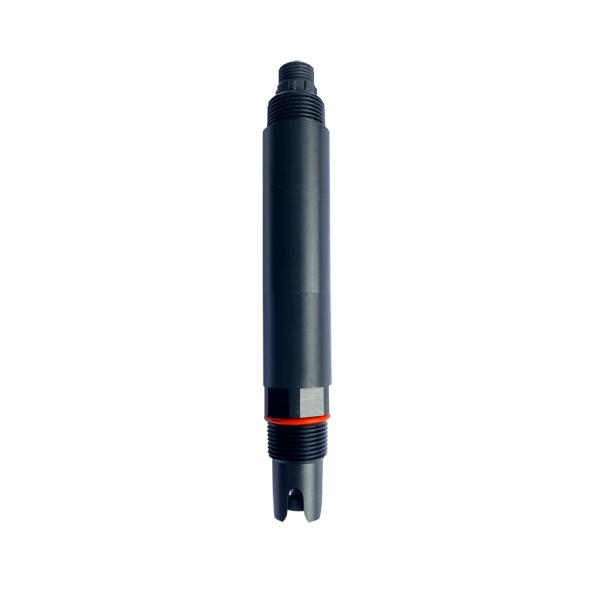

• Modèle 4A : Utilise du POM et de l'ABS, avec une bonne isolation électrique et une stabilité chimique.

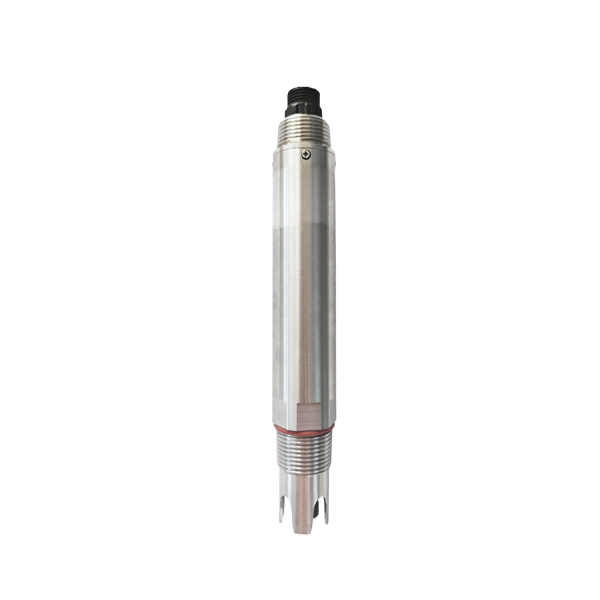

• Modèle 4S : Amélioré avec un boîtier en acier inoxydable 316L, offrant une meilleure résistance aux chocs physiques et une robustesse mécanique, adapté à des environnements d'ingénierie plus difficiles.

4. Protection Ultime et Commodité d'Intégration

Le capteur a un véritable niveau de protection IP68, supporte non seulement l'installation par immersion, mais son filetage NPT 3/4 de pouce intégré peut également être facilement vissé dans divers raccords de tuyaux standard ou interfaces de réservoir. Le protocole standard RS485 Modbus RTU permet de monter plusieurs capteurs sur une seule passerelle, simplifiant grandement le câblage sur site.

Spécifications Techniques du Capteur en Ligne d'Ions Fluorure NBL-WQ-FLU-4

Scénarios d'Application Typiques

• Traitement des eaux usées des semi-conducteurs et du photovoltaïque : Surveiller la concentration de l'effluent des systèmes de traitement des eaux usées contenant du fluor pour s'assurer que la qualité de l'eau après précipitation du fluorure de calcium respecte les normes de rejet.

• Surveillance des réseaux d'eau potable : Surveillance en temps réel de la teneur en fluorure dans les zones à excès de fluor et des processus de fluoration pour garantir la sécurité de l'eau potable des résidents.

• Traitement des métaux et galvanoplastie : Contrôle de la concentration en ions fluorure dans les bains de nettoyage ou les solutions de polissage chimique pour maintenir la stabilité des processus.

• Systèmes d'automatisation de laboratoire : Accès en tant que capteurs en ligne aux stations de surveillance de la qualité de l'eau en circulation de laboratoire pour fournir des enregistrements numériques continus.

Guide d'Installation et de Maintenance

1. Angle d'Installation Clé

Note Spéciale : En raison des caractéristiques physiques de la structure interne de l'électrode sélective ionique, le capteur ne doit pas être installé à l'envers ou horizontalement. L'extrémité de mesure doit être orientée vers le bas et installée avec une inclinaison d'au moins 15 degrés ou plus.

2. Définition du Câblage Électrique (câble blindé 5 conducteurs)

• Fil rouge : Positif d'alimentation (12 à 24V CC)

• Fil noir : Masse d'alimentation (GND)

• Fil bleu : RS-485 A

• Fil vert : RS-485 B

• Fil jaune : 4-20mA (optionnel, laisser flottant si non utilisé)

3. Maintenance Quotidienne

• Traitement d'Activation : Avant utilisation ou après un stockage à sec, l'électrode doit être trempée dans l'eau du robinet pendant 24 heures pour activation.

• Nettoyage de Surface : Si des sédiments adhèrent à la membrane cristalline, rincer à l'eau distillée. Ne pas utiliser de graisse de silicone organique pour toucher l'électrode.

FAQ

Q1. Quelle est la durée de vie typique de l'électrode du capteur d'ions fluorure de NiuBoL ?

R : Dans des conditions de fonctionnement normales, en raison de la conception brevetée du pont salin microporeux à pression constante, la durée de vie de l'électrode est généralement plus longue que celle des électrodes ordinaires. L'électrode est une pièce d'usure. NiuBoL fournit une garantie de 6 mois pour la partie électrode.

Q2. Pourquoi la plage de mesure du pH est-elle limitée à 4 à 10 ?

R : Lorsque pH < 4, les ions fluorure forment de l'acide fluorhydrique (HF), et le capteur ne peut pas détecter le fluor moléculaire ; lorsque pH > 10, les ions hydroxyde provoquent de sérieuses interférences avec l'électrode à ions fluorure, affectant la précision de la lecture.

Q3. Le capteur prend-il en charge la connexion directe aux logiciels de configuration ?

R : Entièrement pris en charge. Grâce au protocole standard Modbus RTU, vous pouvez connecter directement les capteurs NiuBoL aux logiciels de configuration courants, aux écrans tactiles ou aux systèmes SCADA.

Q4. Le capteur peut-il être installé horizontalement sur le côté du tuyau ?

R : Non recommandé. Pour assurer un contact efficace entre le système de référence interne et la membrane de détection, une inclinaison d'au moins 15° doit être maintenue. Si le tuyau est étroit, il est recommandé d'utiliser une installation de dérivation ou un raccord spécialement conçu à 45°.

Q5. Après réception du produit, si la valeur dévie, dois-je étalonner immédiatement ?

R : L'électrode a été strictement étalonnée en usine. En raison des différences d'environnement, il est recommandé de l'activer dans l'eau du robinet pendant 24 heures avant de ré-essayer. Si l'erreur dépasse la plage, veuillez consulter le manuel pour un étalonnage à deux points.

Q6. La fenêtre de mesure semble un peu trouble, cela affectera-t-il la lecture ?

R : Après une utilisation prolongée, la membrane cristalline peut devenir semi-transparente, généralement un rinçage est suffisant. Si les données sont toujours inexactes après étalonnage, cela signifie que l'électrode peut être invalide et nécessite un remplacement.

Q7. NiuBoL inclut-il aléatoirement des solutions d'étalonnage ?

R : Oui. La configuration standard de ce produit comprend 100 mL chacun de solutions d'étalonnage de 1 mg/L et 10 mg/L, pratiques pour que les intégrateurs puissent effectuer un débogage préliminaire sur site.

Q8. Peut-il être utilisé dans des environnements d'eau de mer ?

R : Le matériau POM a une certaine résistance à la corrosion. Cependant, il faut prêter attention aux interférences potentielles d'autres ions dans l'eau de mer. Il est recommandé de consulter l'équipe technique de NiuBoL pour une évaluation d'application.

Le capteur NiuBoL NBL-WQ-FLU-4 démontre une fiabilité industrielle exceptionnelle dans le domaine de la surveillance de la qualité de l'eau en fluorure grâce à son système de référence stable et à son architecture de transmetteur numérique. Nous nous engageons à fournir aux intégrateurs mondiaux des interfaces de détection faciles à installer, à faible maintenance et hautement numériques.

Support Professionnel : Notre processus de contrôle qualité comprend des tests de vieillissement dynamique de 72 heures pour garantir que chaque capteur NiuBoL répond aux exigences strictes des sites d'ingénierie.

Recherchez-vous une solution de surveillance fiable pour la modernisation automatique des procédés de défluoruration industrielle ? NiuBoL est prêt à être un soutien solide pour vos projets d'eau numériques !

Fiche Technique du Capteur en Ligne d'Ions Fluorure NBL-WQ-FLU-4

Capteur en Ligne d'Ions Fluorure NBL-WQ-FLU-4.pdf
