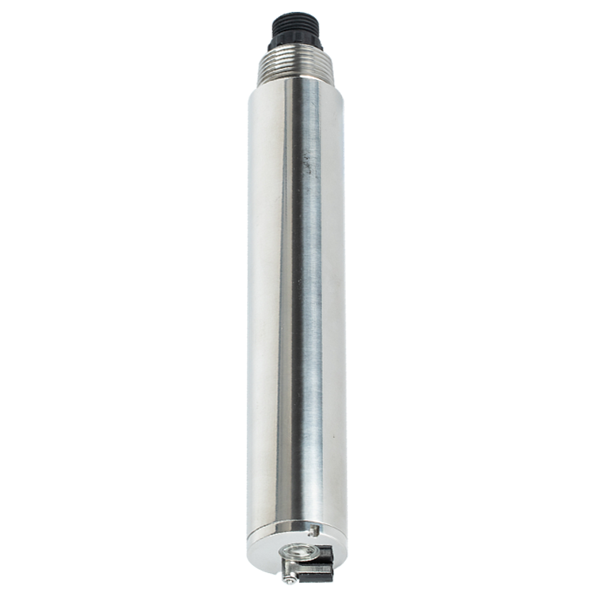

Le capteur en ligne de chlorophylle NiuBoL NBL-WQ-CHLO-408-S est spécialement conçu pour la surveillance des algues et du phytoplancton dans les plans d'eau. Il adopte une technologie optique avec une plage de mesure de 0 à 400 µg/L et un degré de protection IP68. Il prend en charge le protocole RS485 Modbus RTU, en faisant une solution de qualité industrielle idéale pour les systèmes de surveillance de la qualité de l'eau, l'aquaculture intelligente et la protection écologique des rivières.

Détection en Temps Réel de l'Avertissement Précoce de Floraisons Algales : Capteur de Chlorophylle en Ligne Numérique NiuBoL

Surveillance optique de fluorescence haute précision, aidant les intégrateurs de systèmes à réaliser une gestion numérique de la qualité de l'eau écologique.

• Technologie Optique : Basé sur l'analyse de fluorescence à longueur d'onde spécifique, la mesure est stable et ne nécessite pas d'étalonnage fréquent.

• Corps en Acier Inoxydable 316 : Conception structurelle résistante à la corrosion, supporte des applications immergées à long terme à 20 mètres de profondeur d'eau.

• Intégration Standardisée Industrielle : Sortie numérique standard RS485/Modbus RTU, réduisant la difficulté d'intégration du système.

Vue d'Ensemble du Produit Capteur de Chlorophylle en Ligne NBL-WQ-CHLO-408-S

Dans la gestion écologique des rivières, la protection des sources d'eau potable et l'aquaculture moderne, la teneur en chlorophylle est un indicateur clé pour mesurer l'eutrophisation de l'eau et la densité des algues. L'analyse traditionnelle par échantillonnage en laboratoire a non seulement un long cycle, mais ne peut pas refléter en temps réel les tendances dynamiques des changements de la qualité de l'eau.

Le capteur en ligne de chlorophylle NiuBoL NBL-WQ-CHLO-408-S est développé pour répondre aux besoins de surveillance en ligne à haute fréquence et à long terme. Il intègre des chemins optiques complexes et des systèmes de gestion d'alimentation efficaces dans un boîtier compact en acier inoxydable 316. En surveillant la réponse de fluorescence de la chlorophylle a dans les plans d'eau, le capteur peut sortir en temps réel des données précises de concentration au niveau microgramme (µg/L). Que ce soit pour la recherche scientifique ou la surveillance industrielle à grande échelle, NiuBoL peut vous fournir un support de détection sous-jacent de la qualité de l'eau stable et sans maintenance.

Avantages Techniques de Base du Capteur de Chlorophylle en Ligne NBL-WQ-CHLO-408-S

1. Excellente Stabilité et Conception Sans Maintenance

Le NBL-WQ-CHLO-408-S adopte une architecture de mesure optique de pointe qui optimise grandement le rapport signal/bruit. Le système de gestion d'alimentation haute efficacité intégré assure des impulsions de source lumineuse constantes, permettant à l'appareil de maintenir une dérive de point zéro extrêmement faible dans des plans d'eau de terrain complexes. Comparée aux méthodes chimiques traditionnelles, cette méthode de mesure physique optique ne consomme pas de réactifs, réduisant considérablement la charge de travail de maintenance ultérieure sur les sites d'ingénierie.

2. Matériau Acier Inoxydable 316 de Qualité Industrielle et Protection

Pour répondre aux points douloureux courants de corrosion et d'encrassement dans les applications en ligne, NiuBoL sélectionne l'acier inoxydable 316 de haute qualité comme matériau de boîtier du capteur. Ce matériau est non seulement robuste et durable, mais possède également une excellente résistance à la corrosion dans l'eau de mer ou les plans d'eau pollués. Combiné à la technologie d'étanchéité étanche IP68, le capteur peut résister à une pression sous-marine de 20 mètres, assurant un fonctionnement à long terme dans divers réservoirs profonds ou stations de surveillance marines.

3. Optimisation d'Algorithme Précise et Compensation de Température

Les fluctuations de la température environnementale du plan d'eau affectent directement la réponse des composants optiques et l'activité des molécules dans l'eau. Les capteurs NiuBoL sont équipés de capteurs de température haute précision et d'algorithmes de compensation dynamique intelligents, qui peuvent automatiquement éliminer la dérive de température dans la plage de 0 à 50 °C. Que ce soit en été chaud ou en hiver froid, les valeurs de chlorophylle de sortie maintiennent une cohérence et une précision de niveau industriel.

4. Capacité Anti-Interférence Robust

Le capteur adopte une technologie de filtre à bande étroite et un contrôle automatique de gain d'intensité lumineuse, ce qui peut efficacement bloquer les interférences de la lumière naturelle externe (comme la lumière solaire directe forte) et des substances fluorescentes non cibles dans l'eau. L'optimisation du chemin lumineux à fibre optique assure une résolution et une vitesse de réponse extrêmement élevées même dans des environnements à faible concentration (inférieure à 1 µg/L).

Spécifications Techniques du Capteur de Chlorophylle en Ligne NBL-WQ-CHLO-408-S

Scénarios d'Application Typiques

• Surveillance des Sources d'Eau Potable : Déployé dans les réservoirs et les prises d'eau potable pour surveiller en temps réel la concentration d'algues et fournir des données de première main pour l'alerte précoce des floraisons algales.

• Enquête Écologique des Rivières et Lacs : Surveillance en ligne à long terme des niveaux d'eutrophisation de l'eau pour aider les services de protection de l'environnement à évaluer l'efficacité de la gestion des bassins versants et l'équilibre écologique.

• Aquaculture Intelligente : Surveiller la densité de phytoplancton dans les étangs ou les systèmes d'élevage en usine pour aider les éleveurs à ajuster précisément les quantités d'alimentation et la fréquence de renouvellement de l'eau.

• Enquête Marine et Estuarienne : Grâce au corps en acier inoxydable 316, il peut être utilisé pour la recherche de productivité primaire et la surveillance des marées rouges dans les eaux côtières.

Instructions de Câblage et Guide d'Installation

1. Connexion Électrique Simple

Le capteur utilise un câble blindé à paires torsadées à quatre conducteurs (ou cinq conducteurs, selon la configuration). Lors de la connexion au système, veuillez vous référer à la séquence de fils suivante et vous assurer que tous les points de câblage ont été soigneusement rendus étanches et isolés :

• Fil rouge : Positif d'alimentation (12V～24VCC)

• Fil noir : Masse d'alimentation (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

• Fil jaune : Sortie de courant 4-20mA (si non utilisé, veuillez isoler et laisser flottant)

2. Exigences d'Installation Physique

• Distance de Dégagement : Lors de l'installation du capteur, maintenez plus de 3 cm de distance latérale par rapport à la paroi de la piscine ou du tuyau, et réservez plus de 10 cm d'espace au fond pour empêcher la lumière réfléchie par la paroi d'affecter le chemin optique.

• Profondeur d'Immersion : Assurez-vous que la fenêtre optique à l'avant du capteur est complètement immergée sous la surface de l'eau et évitez les zones avec des nappes d'huile denses ou des bulles en surface.

FAQ

Q1. Quel principe de mesure utilise le capteur de chlorophylle NiuBoL ?

R : Le capteur adopte la méthode de fluorescence. Il émet une lumière d'excitation d'une longueur d'onde spécifique pour irradier la chlorophylle a dans le plan d'eau et mesure la fluorescence renvoyée d'une longueur d'onde spécifique. Cette méthode est plus rapide que la spectrophotométrie et supporte la mesure in situ en temps réel.

Q2. Pourquoi le capteur a-t-il besoin d'un boîtier en acier inoxydable 316 ?

R : Les environnements de qualité de l'eau en ligne sont généralement corrosifs. L'acier inoxydable 316 peut résister à la corrosion des eaux usées industrielles, des eaux de surface et même de certains environnements salins, assurant une durée de vie de plusieurs années au capteur dans des conditions de travail difficiles.

Q3. Le capteur prend-il en charge la connexion directe au PLC ou au logiciel de configuration ?

R : Entièrement pris en charge. Le capteur est livré en standard avec une interface RS-485 de qualité industrielle et le protocole Modbus/RTU, et peut être lu directement par les automates, DCS ou unités terminales distantes (RTU) principaux du marché sans transmetteurs supplémentaires.

Q4. Le capteur a-t-il besoin d'un étalonnage quotidien après l'installation ?

R : Non. Grâce à la structure optique stable, les capteurs NiuBoL ont une excellente stabilité à long terme. Habituellement, des vérifications d'étalonnage sont effectuées tous les 3 à 6 mois selon les conditions du site.

Q5. Quelles pourraient être les raisons des fluctuations de lecture ou des valeurs extrêmement élevées ?

R : Il y a généralement deux raisons : premièrement, des corps étrangers (tels que des algues, des débris ou des bulles) sont attachés à la fenêtre optique du capteur, nécessitant un nettoyage ; deuxièmement, une mauvaise connexion de câble ou des interférences électromagnétiques, veuillez vérifier la mise à la terre de la couche de blindage.

Q6. Comment nettoyer le capteur sur site ?

R : Rincer la surface du capteur à l'eau du robinet. Pour les saletés tenaces, essuyer avec un chiffon doux humide et un détergent doux. Faites attention à protéger la fenêtre optique avant pour éviter les rayures.

Q7. Le capteur peut-il être utilisé à des profondeurs d'eau supérieures à 20 mètres ?

R : La conception standard de résistance à la pression de ce modèle est de 20 mètres sous l'eau. Si votre projet nécessite une surveillance sous-marine plus profonde, veuillez contacter les ingénieurs de NiuBoL pour des solutions de version haute pression personnalisées.

Q8. Si je n'utilise pas la sortie de courant 4-20mA, comment dois-je traiter le fil jaune ?

R : Si la sortie de courant n'est pas utilisée, veuillez isoler et envelopper le fil jaune et le laisser flottant. Ne connectez pas le fil jaune à l'alimentation ou à la terre pour éviter d'endommager le circuit interne.

Le NiuBoL NBL-WQ-CHLO-408-S n'est pas seulement un capteur, c'est la pierre angulaire pour que les intégrateurs de systèmes construisent des stations de surveillance de la qualité de l'eau fiables. Dans un environnement réglementaire environnemental de plus en plus strict, choisir un capteur de chlorophylle de haute précision, de qualité industrielle et facile à intégrer peut réduire considérablement les coûts d'exploitation et de maintenance du projet et améliorer la crédibilité des données.

Cherchez-vous un front-end de détection fiable pour votre prochain projet de surveillance de la qualité de l'eau ?

Conseil d'Expert de l'Industrie : Le succès de la surveillance de la qualité de l'eau réside dans la continuité des données. NiuBoL fournit aux clients du monde entier un support de lien de données des capteurs au cloud.

Contactez NiuBoL pour obtenir des manuels de registres Modbus détaillés, des cas d'intégration et des devis d'achat en gros adaptés à vos besoins d'ingénierie spécifiques. Protégeons ensemble chaque goutte d'eau claire avec la puissance de la numérisation.
