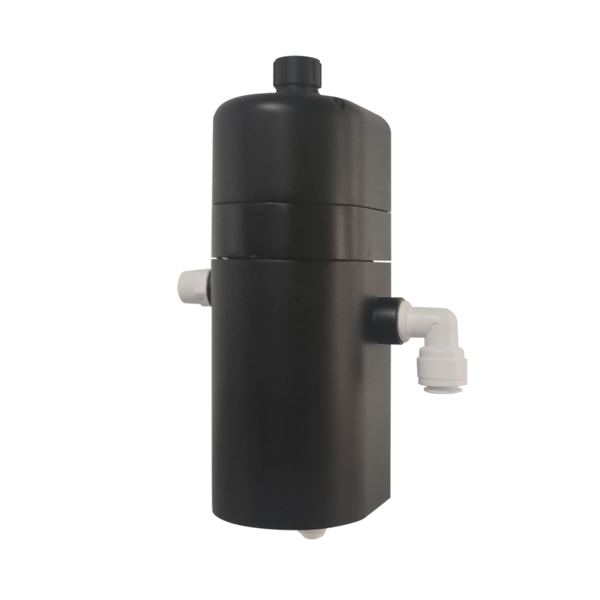

Capteur de turbidité en ligne NBL-WQ-TSA-4 | RS485 Modbus RTU | Surveillance de la turbidité en flux continu haute précision

Le capteur de turbidité en ligne NiuBoL NBL-WQ-TSA-4 adopte le principe de la lumière diffusée à 90°, spécialement conçu pour les usines d'eau potable, l'alimentation en eau secondaire, les terminaux de réseaux de canalisations, l'eau potable directe et les systèmes de traitement par membrane, fournissant des solutions de surveillance de turbidité en temps réel haute précision et à forte immunité aux interférences, aidant les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser une surveillance en ligne fiable et stable de la qualité de l'eau.

NiuBoL NBL-WQ-TSA-4 Capteur de Turbidité en Ligne adopte le principe de la lumière diffusée à 90°, spécialement conçu pour les usines d'eau potable, l'alimentation en eau secondaire, les terminaux de réseaux de canalisations, l'eau potable directe et les systèmes de traitement par membrane, fournissant des solutions de surveillance de turbidité en temps réel haute précision et à forte immunité aux interférences, aidant les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser une surveillance en ligne fiable et stable de la qualité de l'eau.

Contrôle Précis de la Turbidité de l'Eau, Garantissant la Sécurité de l'Alimentation en Eau et la Stabilité des Systèmes à Membranes

Dans les effluents d'usines d'eau potable, les processus d'alimentation en eau secondaire et de filtration sur membrane, les fluctuations de turbidité entraînent souvent des non-conformités de la qualité de l'eau, une contamination des équipements ou des risques de non-respect des réglementations. Le capteur de turbidité en ligne à écoulement traversant NiuBoL NBL-WQ-TSA-4 prend comme noyau la méthode de la lumière diffusée à 90°, combinée à une structure à fibre optique et une source lumineuse LED infrarouge, atteignant une mesure de haute précision avec une résolution de 0,001 NTU, résolvant complètement les problèmes des capteurs traditionnels tels que la sensibilité aux interférences lumineuses externes, la mauvaise stabilité et la difficulté d'intégration.

Trois Avantages Clés

• Haute Précision et Forte Immunité aux Interférences : Principe de la lumière diffusée à 90° + structure d'isolation par fibre optique, supprimant efficacement l'influence de la lumière externe, la mesure est stable et fiable.

• Intégration Facilitée avec Protocole Modbus : Supporte nativement RS-485 Modbus RTU, tout en fournissant une sortie 4-20mA, pour un accès rapide aux PLC, SCADA et plateformes IoT.

• Conception Stable de Niveau Ingénierie : Structure intégrée de cellule à écoulement traversant, taille compacte, protection IP65, combinée à une faible consommation en fonctionnement, facilité d'entretien et faible coût d'exploitation à long terme.

Vue d'ensemble

Le capteur de turbidité en ligne NiuBoL NBL-WQ-TSA-4 est un dispositif de surveillance à écoulement traversant professionnel développé par NiuBoL pour les scénarios d'approvisionnement en eau municipale, d'alimentation en eau secondaire et d'eau potable directe terminale. Il adopte la méthode de mesure par lumière diffusée à 90° répandue internationalement, quantifiant la concentration de particules en suspension dans les échantillons d'eau en mesurant l'intensité de la lumière diffusée perpendiculairement à la lumière incidente.

Le produit intègre un capteur de température intégré, une compensation automatique de température et un algorithme de linéarisation, avec un signal de sortie stable et une réponse rapide (T90＜90s), particulièrement adapté aux projets d'ingénierie nécessitant une surveillance continue à long terme et une fiabilité des données extrêmement élevée. Qu'il s'agisse d'un point de surveillance autonome ou intégré dans un système IoT de l'eau à grande échelle, le NBL-WQ-TSA-4 peut offrir des performances dignes de confiance.

Avantages Clés

1. Avantages du Système Optique

Adoption du principe de la lumière diffusée à 90°, source lumineuse LED infrarouge à longueur d'onde stable, combinée à une conception de structure à fibre optique, améliorant grandement la capacité à résister aux interférences lumineuses externes. Même dans des environnements d'installation à éclairage complexe, il peut maintenir une dérive extrêmement faible, garantissant l'authenticité et la fiabilité des données.

2. Conception de la Structure et de la Protection

Le capteur et la cellule à écoulement traversant sont formés d'un seul tenant, le boîtier utilise un matériau composite haute performance, de taille compacte et de haute intégration. Niveau de protection IP65 combiné à un connecteur étanche M16-5 voies, adapté aux environnements humides et légèrement corrosifs. Il est recommandé de l'utiliser avec le régulateur de débit réducteur de pression NiuBoL CVC-100 pour contrôler précisément le débit d'entrée (≤300ml/min) et la pression (≤0,2MPa), améliorant encore la répétabilité des mesures.

3. Signal de Sortie et Compatibilité d'Intégration

Supporte RS-485 (protocole Modbus RTU) et la sortie de courant 4-20mA. Les deux modes de sortie répondent aux besoins de différents systèmes de contrôle. Le protocole est ouvert et transparent, facilitant le développement et le débogage rapides par les intégrateurs de systèmes, réduisant considérablement la difficulté et le cycle de mise en œuvre de l'ingénierie.

4. Facilité de Maintenance

La fenêtre de mesure et la cellule à écoulement traversant sont faciles à nettoyer, la maintenance quotidienne peut être effectuée sans outils complexes. La compensation automatique de température (Pt1000) élimine efficacement l'influence des changements de température sur les résultats de mesure. La méthode d'étalonnage à deux points est simple à utiliser et adaptée à l'étalonnage rapide sur site.

5. Fiabilité Technique

Toute la gamme de produits a subi des tests stricts d'adaptabilité environnementale et maintient d'excellentes performances dans la plage de température de fonctionnement de 0 à 50℃. Plage de température de stockage de -5 à 65℃, répondant à la plupart des conditions de sites municipaux et industriels.

Spécifications Techniques du Capteur de Turbidité en Ligne NBL-WQ-TSA-4

Applications

Le capteur de turbidité en ligne NiuBoL NBL-WQ-TSA-4 est largement applicable aux scénarios suivants :

• Surveillance des effluents d'usine d'eau potable : Suivi en temps réel de l'efficacité des procédés de sédimentation et de filtration, garantissant une turbidité d'effluent stable et conforme.

• Alimentation en eau secondaire et eau terminale des bâtiments de grande hauteur : Surveiller les changements de qualité de l'eau dans les réservoirs et les extrémités des réseaux de canalisations pour prévenir la pollution secondaire.

• Eau potable directe et systèmes d'eau pure : Adapté à la surveillance de la qualité de l'eau après les procédés de traitement par membrane tels que membrane RO et ultrafiltration, protégeant les éléments de membrane et garantissant la sécurité de l'eau potable terminale.

• Traitement d'eau de circulation des piscines : Surveiller en continu la turbidité de l'eau de circulation, optimiser l'efficacité de la filtration et de la désinfection, améliorer la transparence de l'eau et le confort d'utilisation.

• Surveillance des nœuds de réseaux de canalisations municipaux et projets d'eau intelligente : En tant qu'équipement de couche de détection IoT, accès aux plateformes de surveillance de la qualité de l'eau régionales.

Câblage & Installation

Recommandation d'Installation : Adopter un montage en saillie avec la face supérieure maintenue horizontale. Il est fortement recommandé de l'utiliser avec le régulateur de débit réducteur de pression NiuBoL CVC-100 pour garantir un débit d'entrée stable dans la plage recommandée. La sortie de vidange doit être maintenue naturellement droite pour éviter les contraintes de flexion.

Connexion Électrique (câble blindé 4 conducteurs) :

• Fil rouge → Pôle positif d'alimentation (12～24VDC)

• Fil noir → Masse (GND)

• Fil bleu → 485A

• Fil blanc → 485B

Veuillez vérifier attentivement la séquence des fils avant la mise sous tension. Il est recommandé d'effectuer un traitement d'étanchéité étanche sur tous les points de connexion pour assurer la fiabilité opérationnelle à long terme.

FAQ

Q1. Quel est le principe de mesure du NBL-WQ-TSA-4 ?

Il adopte la méthode standard internationale de la lumière diffusée à 90°, calculant la valeur de turbidité en détectant l'intensité de la lumière diffusée dans la direction verticale, avec une haute précision et une faible interférence de couleur.

Q2. Prend-il en charge l'accès par protocole Modbus aux systèmes PLC ou SCADA ?

Il supporte le protocole standard Modbus RTU et peut être connecté directement à divers systèmes de contrôle industriel via l'interface RS-485, tout en conservant une sortie 4-20mA pour une intégration flexible.

Q3. Quelles sont les exigences de débit et de pression d'installation pour le capteur ?

Débit d'entrée recommandé ≤300 ml/min, pression ≤0,2 MPa. Une pression d'eau stable et un débit approprié sont la clé pour garantir la précision de la mesure. Il est recommandé de l'utiliser avec un régulateur de débit réducteur de pression.

Q4. Comment effectuer l'étalonnage sur site ?

Prend en charge l'étalonnage à deux points (point zéro + pente). Avant l'étalonnage, il est recommandé de nettoyer la fenêtre de mesure et la cellule à écoulement traversant. Utiliser un liquide de turbidité zéro et une solution standard. L'extrémité de mesure du capteur doit être immergée sous la surface du liquide et éloignée du fond du bécher.

Q5. Quelle est la fréquence de maintenance quotidienne ?

Vérifier et nettoyer régulièrement la fenêtre de mesure et l'intérieur de la cellule à écoulement traversant. Selon les conditions de qualité de l'eau, il est recommandé d'effectuer un nettoyage complet tous les 1 à 3 mois. L'étalonnage doit être effectué selon les cycles spécifiés si requis par l'autorité compétente.

Q6. Peut-il être utilisé dans l'eau de mer ou des environnements très corrosifs ?

Le produit est principalement conçu pour les environnements d'eau douce et d'approvisionnement en eau municipale. Une exposition à long terme à l'eau de mer ou à des milieux fortement corrosifs nécessite une évaluation de la compatibilité des matériaux et un traitement d'étanchéité renforcé du câblage.

Q7. La longueur du câble peut-elle être personnalisée ?

La configuration standard est un câble de 5 mètres. D'autres longueurs peuvent être personnalisées selon les besoins du projet. Veuillez confirmer avec notre équipe technique avant la personnalisation.

Q8. Quelle est la période de garantie du produit ?

Une garantie d'un an est fournie à compter de la date de vente. Cela n'inclut pas les défaillances causées par une mauvaise utilisation, un fonctionnement hors spécifications ou des dommages d'origine humaine.

Le capteur de turbidité en ligne NiuBoL NBL-WQ-TSA-4 offre aux intégrateurs de systèmes et aux entrepreneurs en ingénierie une solution de surveillance de turbidité fiable grâce à sa conception optique professionnelle, ses performances électriques fiables et ses caractéristiques d'intégration technique pratiques. Il vous aide non seulement à contrôler avec précision les paramètres clés de la qualité de l'eau, mais réduit également considérablement les coûts d'exploitation et de maintenance du système et améliore la qualité globale de livraison des projets.

Besoin d'un support pour la sélection technique, de la table d'adresses de registres Modbus ou d'exemples d'applications de projet ? N'hésitez pas à contacter l'équipe technique de NiuBoL à tout moment, nous vous fournirons des solutions complètes de surveillance de la qualité de l'eau.

Fiche Technique du Capteur de Turbidité en Ligne NBL-WQ-TSA-4
