Capteurs agricoles et capteurs de sol pour l’agriculture de précision

NiuBoL fournit des capteurs agricoles et des capteurs de sol pour mesurer l'humidité du sol, la température du sol, la conductivité électrique ( EC ), la salinité, le pH , les indicateurs de nutriments, l'humidité des feuilles et d'autres conditions de culture ou de champ utilisées dans l'agriculture de précision et la surveillance de l'irrigation.

Les produits disponibles comprennent des sondes de sol à paramètre unique, des capteurs de sol intégrés à paramètres multiples et des capteurs d'environnement de culture. Selon le modèle sélectionné, les options de signal peuvent inclure RS485 Modbus , 4–20 mA, tension ou autres interfaces pour la connexion à PLCs , aux enregistreurs de données, aux passerelles RTUs et agricoles IoT .

Le capteur correct doit être sélectionné en fonction du paramètre à mesurer, du type de sol, de la profondeur d'installation, de la précision requise, de l'interface de sortie, de la longueur du câble, de l'alimentation électrique et si les données seront utilisées pour la surveillance locale, la gestion de l'irrigation, la recherche ou les systèmes IoT à distance.

Comment choisir un capteur agricole ou de sol

Commencez par identifier le paramètre qui affecte réellement la décision agricole. L'humidité du sol est couramment utilisée pour la surveillance de l'irrigation, EC et la salinité indiquent les conditions d'ions solubles, pH indique l'acidité ou l'alcalinité du sol, tandis que les sondes multiparamètres peuvent combiner plusieurs mesures en un seul endroit.

Capteurs de sol à paramètre unique ou à paramètres multiples

Un capteur à paramètre unique est utile lorsqu'une seule mesure est requise ou lorsque des paramètres individuels doivent être installés à différentes profondeurs. Un capteur de sol multiparamétrique réduit le nombre de sondes et de câbles lorsque plusieurs mesures sont nécessaires au même endroit.

Pour une surveillance combinée du sol, voir le capteur intégré au sol 7-en-1. Pour une mesure pH dédiée, voir le capteur soil pH .

Mesure de l'humidité du sol

Les capteurs d’humidité du sol sont couramment utilisés pour estimer la teneur volumétrique en eau dans la zone racinaire. Selon le produit, les technologies de mesure peuvent inclure le FDR, le TDR ou des méthodes diélectriques associées.

La qualité de l'installation est essentielle. La zone de détection doit avoir un contact ferme avec le sol environnant, avec un minimum d'espace d'air autour de la sonde. La texture du sol, la salinité, le compactage et la méthode d'installation peuvent influencer les lectures sur le terrain.

Pour les projets nécessitant à la fois de la température et de l'humidité, voir lecapteur de température et d'humidité du sol.

Considérations relatives aux mesures du sol pH et NPK

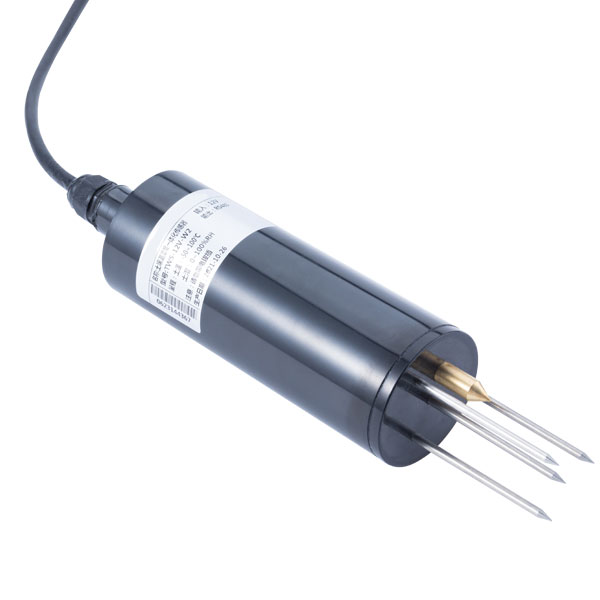

Les capteurs de sol pH fournissent des mesures sur le terrain de l'acidité ou de l'alcalinité du sol à l'aide d'une méthode de mesure basée sur une sonde. Les lectures pH sur le terrain peuvent être utiles pour la surveillance et la comparaison, mais les conditions d'échantillonnage, l'humidité du sol et le contact de la sonde peuvent influencer le résultat.

Les capteurs NPK du sol NiuBoL fournissent des indicateurs de nutriments sur le terrain dérivés des caractéristiques électriques et des relations empiriques. Ces valeurs sont utiles pour la surveillance des tendances, les mesures comparatives sur le terrain et les applications IoT , mais elles ne doivent pas être considérées comme un remplacement de l'analyse chimique en laboratoire lorsque des recommandations précises en matière d'engrais ou une analyse certifiée des éléments nutritifs sont requises.

Pour la détermination des éléments nutritifs de qualité laboratoire, utilisez un échantillonnage de sol approprié et des méthodes d’analyse de laboratoire reconnues.

Voir lecapteur NPK du solpour la surveillance des indicateurs de nutriments sur le terrain.

Intégration RS485 Modbus et IoT agricole

De nombreux capteurs agricoles sont disponibles avec RS485 Modbus pour une intégration numérique avec PLCs , RTUs , des enregistreurs de données et des passerelles IoT . D'autres types de sortie peuvent être disponibles en fonction du modèle sélectionné.

Capteur agricole → RS485 / Signal analogique → Enregistreur de données / RTU / PLC → 4G / Ethernet / LoRaWAN → Plateforme Cloud ou serveur privé

Le capteur effectue la mesure physique et fournit un signal de sortie local. La communication à distance 4G, Ethernet, LoRaWAN , MQTT, HTTP ou cloud nécessite normalement un enregistreur de données compatible, une passerelle RTU ou IoT plutôt que d'être fournie directement par le capteur de sol de base.

Applications des capteurs agricoles

Les capteurs agricoles peuvent prendre en charge une surveillance continue dans les champs ouverts, les vergers, les serres, les systèmes d'irrigation et les projets de recherche agricole.

Agriculture de précision   •   Surveillance de l'irrigation   •   Serres   •   Vergers
Grandes cultures   •   Recherche sur les sols   •   Surveillance de la fertirrigation   •   Agricole IoT

Comment sélectionner des capteurs agricoles pour un projet

La sélection du capteur doit commencer par la décision agricole que la mesure doit appuyer. Différentes cultures, couches de sol et zones de gestion peuvent nécessiter différents types de capteurs ou profondeurs d'installation.

FAQ sur les capteurs agricoles

T1. Quels capteurs sont couramment utilisés dans l’agriculture de précision ?

A1. Les capteurs courants incluent l'humidité du sol, la température du sol, le EC , la salinité, le pH , les capteurs de sol multiparamètres, les capteurs d'humidité des feuilles et les capteurs de station météorologique. La bonne combinaison dépend de la culture et de l’objectif de gestion.

Q2. Quel capteur est le plus utile pour la surveillance de l’irrigation ?

A2. L’humidité du sol est l’une des principales mesures utilisées pour le suivi de l’irrigation. Pour les cultures aux racines plus profondes, des capteurs situés à plusieurs profondeurs peuvent aider à déterminer si l’eau d’irrigation atteint la zone racinaire active.

Q3. Quelle est la différence entre le sol EC et la salinité du sol ?

A3. EC mesure la conductivité électrique et est liée à la concentration d'ions dissous dans l'environnement du sol. La salinité est liée à la concentration en sel soluble et peut être estimée ou représentée à partir de la conductivité en fonction du capteur et de la méthode sélectionnés.

Q4. Un capteur NPK du sol peut-il remplacer les analyses de sol en laboratoire ?

A4. Non. Les capteurs NPK sur le terrain sont utiles pour la surveillance comparative et des tendances, mais une analyse chimique en laboratoire doit être utilisée lorsqu'une détermination précise des éléments nutritifs ou des recommandations d'engrais sont nécessaires.

Q5. Plusieurs capteurs de sol RS485 peuvent-ils se connecter à un seul enregistreur de données ?

A5. Oui, plusieurs appareils RS485 Modbus compatibles peuvent partager un bus correctement conçu lorsque chaque appareil a une adresse unique et que l'alimentation électrique, la topologie des câbles et la configuration d'interrogation sont appropriées.

Q6. Les données des capteurs agricoles peuvent-elles être transmises via la 4G ?

A6. Oui. Les capteurs RS485 ou analogiques peuvent se connecter à un enregistreur de données 4G compatible, à une passerelle RTU ou IoT . Le capteur de base lui-même ne doit pas automatiquement être supposé inclure la communication cellulaire.

Q7. Comment installer un capteur d’humidité du sol ?

A7. Installez la zone de détection en contact ferme avec un sol représentatif et minimisez les espaces d'air autour de la sonde. La profondeur doit représenter la zone racinaire des cultures ou la couche de sol que le projet doit surveiller.

Q8. Quelles informations sont nécessaires pour un devis ?

A8. Fournissez les paramètres requis, culture ou application, profondeur d'installation, sol ou support de culture, interface de sortie, longueur de câble, quantité et le PLC , enregistreur de données ou passerelle qui recevra les données du capteur.

Demander un devis de capteurs agricoles

Pour la sélection de produits et le devis, fournissez leparamètres de sol ou de culture requis, application, profondeur d'installation, signal de sortie, longueur de câble, quantité, alimentation et réception PLC / RTU / enregistreur de données / passerelle IoT .

Pour des systèmes complets de surveillance de l'agriculture de précision, précisez également si des capteurs météorologiques, une passerelle 4G, l'énergie solaire, la surveillance du cloud, la transmission MQTT/HTTP ou l'intégration d'un serveur privé sont requis.
