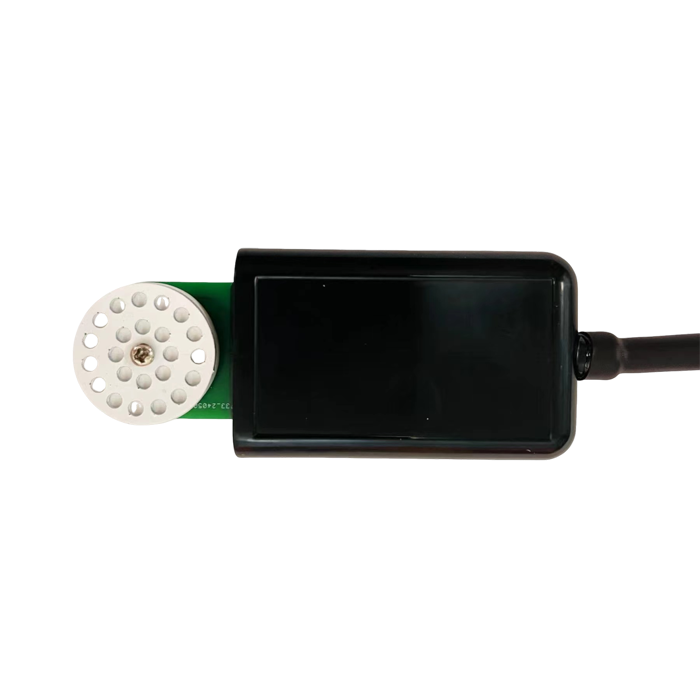

Capteur de potentiel d'eau du sol | NBL-S-WPS

Le capteur de potentiel hydrique NBL-S-WPS sol est conçu pour la mesure in situ du potentiel hydrique du sol dans l’irrigation, le suivi du stress lié à la sécheresse des cultures, la recherche hydraulique des sols et les projets agricoles IoT. Il ne se contente pas de rapporter la teneur en humidité du sol. Cela aide l’acheteur à juger si l’eau du sol peut réellement être extraite par les racines des plantes.

Pour l’approvisionnement, cette distinction est importante. La teneur en humidité du sol peut être élevée tandis que la disponibilité de l’eau est limitée dans certaines structures du sol. Le potentiel hydrique du sol offre aux ingénieurs et agronomes un indicateur plus direct des seuils d’irrigation, de l’évaluation de la sécheresse et des études à long terme sur le mouvement de l’eau du sol.

Quel problème résout ce capteur de potentiel d’eau du sol

Dans les projets d’irrigation, un contrôleur ou un gestionnaire de ferme a souvent besoin d’un point de décision clair : irriguer maintenant, attendre ou vérifier le profil du sol. Un capteur de potentiel hydrique du sol soutient cette décision en mesurant l’état énergétique de l’eau du sol. Lorsque le sol est saturé, le potentiel hydrique est proche de 0 kPa. À mesure que le sol sèche, la valeur devient plus négative.

Le NBL-S-WPS utilise un matériau poreux avec une courbe de rétention d’eau connue. Après que la partie poreuse atteint l’équilibre d’humidité avec le sol environnant, l’élément de détection d’humidité intégré mesure l’état d’humidité du matériau poreux et le convertit en potentiel d’eau du sol selon la courbe de rétention d’eau.

Où NBL-S-WPS s’intègre dans un système de surveillance agricole

Dans un système de surveillance complet, le capteur est installé à la profondeur de sol sélectionnée, puis connecté à une station météorologique, un enregistreur de données, une RTU, une PLC ou une passerelle IoT via RS485. Le contrôleur interroge le registre Modbus, convertit la valeur entière signée et stocke le résultat pour analyse d’irrigation ou alerte de sécheresse.

Pour NiuBoL projets de stations météorologiques, le capteur peut être connecté à l’interface correspondante lorsque la configuration de la station inclut l’apport potentiel d’eau du sol. Pour les projets indépendants, l’acheteur doit vérifier l’alimentation, RS485 le câblage, Modbus la planification de l’adresse et la longueur du câble avant de passer commande.

Paramètres techniques et valeur pour l’acheteur

Notes d’intégration des RTU RS485 et Modbus

Le capteur prend en charge la communication RS485 et Modbus la lecture des données RTU. Les paramètres de communication par défaut du manuel sont 9600 bps, 8 bits de données, aucune parité et un intervalle de communication minimum de 1000 ms. Les adresses de périphérique utilisent un octet, avec des adresses de lecture valides de 1 à 254 ; L’adresse 0 est réservée comme adresse de diffusion.

Une requête de données en temps réel typique utilise Modbus code de fonction 0x03. La valeur du potentiel d’eau du sol retournée est stockée sous forme d’entier hexadécimal signé. Par exemple, une valeur de données retournée de FF17 est convertie en décimale -233, puis divisée par 10 pour obtenir -23,3 kPa.

Applications appropriées

Irrigation de précision et contrôle par goutte de goutte

Utilisez NBL-S-WPS lorsque le projet nécessite des décisions d’irrigation basées sur la disponibilité de l’eau plutôt que sur la seule teneur volumétrique en eau du sol. Il convient aux vergers, légumes, cultures en serre et essais d’irrigation des champs où les seuils de stress dû à la sécheresse font partie de la stratégie de contrôle.

Extension des stations météorologiques agricoles

Le capteur peut être intégré aux stations météorologiques agricoles pour combiner le potentiel d’eau du sol, les précipitations, la température, l’humidité, le rayonnement solaire et les données sur le vent. Cela aide les équipes de projet à distinguer la perte d’eau causée par les intempéries de la disponibilité d’eau dans la zone racinaire du sol.

Recherche des sols et estimation des propriétés hydrauliques

Parce que le potentiel d’eau du sol est lié au mouvement de l’humidité du sol, le capteur peut soutenir des études liées à la teneur en humidité du sol, à la conductivité hydraulique et au comportement en cas de sécheresse du sol. Les acheteurs doivent définir la profondeur d’installation, le type de sol et l’intervalle de données avant le déploiement.

Surveillance du stress lié à la sécheresse et des besoins en eau des cultures

Pour les études sur les besoins en eau des plantes, la teneur en humidité du sol seule peut ne pas indiquer avec précision l’eau disponible par les plantes. Le potentiel hydrique du sol constitue un indicateur plus utile pour évaluer le stress lié à la sécheresse et la disponibilité de l’eau.

Où ce capteur n’est peut-être pas le bon choix

Ce produit n’est pas destiné à la mesure directe de la teneur volumétrique en eau. Si le projet ne nécessite qu’un pourcentage d’humidité du sol, un capteur d’humidité du sol ou de température-humidité du sol peut être plus direct. Il n’est pas non plus recommandé pour la mesure des sols gelés car les relevés inférieurs au point de congélation peuvent ne pas être précis.

Pour les projets nécessitant une transmission sans fil, un affichage local, une intégration de l’énergie solaire ou d’une plateforme cloud, NBL-S-WPS doivent être spécifiés comme faisant partie d’un ensemble complet de station ou de passerelle IoT plutôt que commandés uniquement comme une sonde autonome.

Méthode d’installation qui affecte la qualité des données

La qualité de l’installation a un impact direct sur la stabilité des mesures. Le manuel recommande de sélectionner d’abord la profondeur et l’emplacement de l’installation, puis de collecter la terre sur le site et de la mélanger à de l’eau pour former une boue. La partie sensorielle poreuse doit être entièrement recouverte de la boue de sol préparée avant l’insertion.

Après avoir placé le capteur revêtu à la profondeur ciblée, remblai et compacte soigneusement le sol. L’objectif est d’assurer un contact étroit entre le matériau de détection poreux et le sol environnant. Un mauvais contact peut retarder l’équilibre de l’humidité et affaiblir la valeur des données.

Liste de contrôle de sélection et de devis

Avant de demander un devis, indiquez le type de culture, le type de sol, la profondeur d’installation, le nombre de points de surveillance, la longueur du câble, l’appareil hôte, la méthode d’alimentation et si le capteur sera connecté à une station météorologique NiuBoL ou à un système RS485 Modbus tiers.

FAQ sur les décisions de projet

Q1 : Que mesure un capteur de potentiel hydrique du sol ?

R : Il mesure le potentiel d’eau du sol en kPa, qui représente l’énergie nécessaire pour extraire l’eau du sol. C’est utile car la disponibilité de l’eau des plantes n’est pas toujours la même que le pourcentage d’humidité du sol.

Q2 : Quelle est la plage de mesure de NBL-S-WPS ?

R : La plage de mesure indiquée dans le manuel est de -1500,0 à -10,0 kPa. Des valeurs plus négatives indiquent des conditions de sol plus sèches et une difficulté d’extraction de l’eau plus élevée.

Q3 : Le capteur supporte-t-il RS485 Modbus RTU ?

R : Oui. Le capteur prend en charge RS485 communication avec Modbus RTU. Le débit par défaut en bauds est de 9600 bps, avec 8 bits de données, aucune parité et un intervalle de communication minimum de 1000 ms.

Q4 : Peut-il se connecter à une station météo NiuBoL ?

R : Oui, lorsque la configuration de la station météo inclut l’interface de capteurs correspondante. Pour un usage autonome, connectez l’alimentation et RS485 A/B selon la définition du câblage et configurez Modbus interrogation sur l’appareil hôte.

Q5 : Pourquoi la boue de sol est-elle utilisée lors de l’installation ?

R : La boue de sol améliore le contact entre la partie sensorielle poreuse et le sol environnant. Un bon contact aide le matériau poreux à atteindre l’équilibre d’humidité avec le sol et améliore la stabilité des données.

Q6 : Est-elle adaptée à un sol gelé ?

R : Il doit être utilisé avec précaution dans les projets de sol gelé. La plage de température de fonctionnement est de 0 à 60 °C, et le manuel précise que les mesures en dessous du point de congélation peuvent ne pas être précises.

Q7 : Quelles informations doivent être fournies pour le devis ?

R : Fournir quantité, longueur du câble, profondeur d’installation, système hôte, besoins en communication, pays du projet, calendrier de livraison attendu et si la documentation ou le support d’intégration de la station est requis.

Q8 : Que faut-il vérifier lors de l’acceptation du projet ?

R : Vérifier le modèle du boîtier, le câblage, la tension d’alimentation, la polarité RS485 A/B, l’adresse de l’appareil, la lecture en temps réel de Modbus, la conversion de la valeur signée, la profondeur d’installation et si les premières tendances des données répondent raisonnablement après mouillage ou séchage du sol.

Résumé

Le capteur de potentiel hydrique NBL-S-WPS sol convient aux décisions d’irrigation, à la surveillance des contraintes liées à la sécheresse, à l’expansion des stations météorologiques agricoles et aux études hydrauliques du sol où l’eau disponible par les plantes est plus importante que le simple pourcentage d’humidité du sol. Les acheteurs doivent vérifier l’intégration RS485 Modbus, la longueur du câble, la profondeur d’installation et les règles de conversion des données avant de commander.

NBL-S-WPS Fiche technique du capteur du potentiel d’eau du sol

NBL-S-WPS Données du capteur de potentiel d’eau du sol Sheet.pdf
