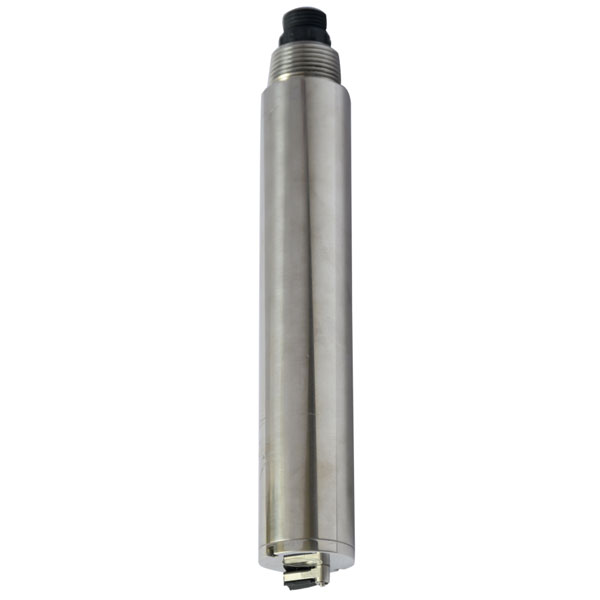

Capteur de concentration de boues en ligne NBL-WQ-MLSS-4S | Surveillance de la qualité de l'eau industrielle pour le traitement des···

Le capteur en ligne de concentration de boues NiuBoL NBL-WQ-MLSS-4S adopte la technologie de lumière diffusée infrarouge à 90°, spécialement conçu pour la surveillance des MES dans les processus de traitement des eaux usées. Il présente une protection élevée IP68 et un boîtier en acier inoxydable 316L, prend en charge le protocole RS485 Modbus RTU, et fournit des solutions de surveillance de la qualité de l'eau de grade industriel haute précision et haute stabilité.

Optimisez en profondeur l'efficacité des procédés : Capteur en ligne de concentration de boues (MES) de grade industriel NiuBoL

Surmontez les points de douleur de la dérive de mesure en haute turbidité, offrant une surveillance numérique stable à long terme pour l'ingénierie environnementale.

• Technologie de mesure par lumière diffusée infrarouge : Non affectée par les interférences lumineuses ambiantes, garantissant des lectures précises et linéaires même dans des environnements de boues à haute concentration.

• Boîtier double effet en acier inoxydable 316L et ABS : Optimisé pour les conditions complexes des bassins biochimiques, alliant résistance à la corrosion et robustesse mécanique.

• Intégration système extrêmement simple : Signal de sortie entièrement numérique, supporte les protocoles standards, raccourcissant considérablement le cycle de développement pour les intégrateurs.

Aperçu du produit : Capteur en ligne de concentration de boues NBL-WQ-MLSS-4S

Dans les processus biochimiques de traitement des eaux usées (tels que A2O, SBR, MBR), la surveillance en temps réel de la concentration en matières en suspension des boues activées (MES) est la clé pour maintenir l'activité microbienne et optimiser les taux de recirculation. L'analyse traditionnelle par échantillonnage manuel présente une forte hystérésis et ne permet pas d'atteindre un contrôle en boucle fermée.

Le capteur intégré en ligne de concentration de boues NiuBoL NBL-WQ-MLSS-4S est conçu pour résoudre ce point de douleur industriel. Il intègre parfaitement une structure à fibres optiques avec un convertisseur de signal de grade industriel, capable de capturer en temps réel les signaux de lumière diffusée générés par les particules en suspension dans l'échantillon d'eau et de les convertir en données numériques standard.

Avantages techniques clés du capteur en ligne de concentration de boues NBL-WQ-MLSS-4S

1. Structure à lumière rétrodiffusée et fibres optiques

Le capteur utilise une LED infrarouge haute stabilité comme source lumineuse. Le faisceau pénètre dans le corps d'eau via un chemin de fibres optiques précis. En utilisant l'effet de diffusion des particules en suspension sur la lumière, il mesure l'intensité de la lumière rétrodiffusée et la combine avec l'algorithme propriétaire de compensation de linéarisation de NiuBoL pour atteindre une couverture de plage ultra-large de 0 à 20 000 g/L. La conception de structure à fibres optiques réduit non seulement le volume du capteur, mais améliore aussi significativement sa capacité d'anti-interférence contre la lumière naturelle et la lumière parasite externe.

2. Fiabilité des matériaux dans des conditions de fonctionnement difficiles

Considérant la corrosion chimique et les impacts physiques possibles dans les bassins biochimiques et les bassins d'aération, le boîtier du NBL-WQ-MLSS-4S utilise de l'acier inoxydable 316L et de la matière plastique technique ABS. Cette combinaison de matériaux peut efficacement résister à la corrosion des eaux usées domestiques et de certains effluents industriels. Combinée avec la conception d'étanchéité profonde IP68, le capteur peut fonctionner en ligne pendant de longues périodes dans des environnements jusqu'à 20 mètres de profondeur d'eau, réduisant les coûts d'exploitation et de maintenance causés par des dommages à l'équipement.

3. Compensation de température automatique précise (Pt1000)

La précision de la mesure de la concentration de boues est souvent affectée par les fluctuations de température ambiante. NiuBoL intègre un capteur de température haute sensibilité Pt1000 à l'intérieur du capteur. La compensation de température en temps réel effectuée par le microprocesseur élimine les erreurs de mesure causées par les changements saisonniers ou les élévations de température du procédé, garantissant que les données maintiennent toujours la norme de précision industrielle de ±5% dans une plage de 0 à 50°C.

4. Communication numérique ouverte, adaptée à l'architecture IIoT

Pour relever les défis de l'Industrie 4.0 et de la gestion intelligente de l'eau, le capteur est fourni de série avec une interface RS-485 et suit strictement le protocole Modbus/RTU. Les intégrateurs peuvent connecter directement le capteur à un API, une unité terminale distante (RTU) ou une passerelle cloud sans transmetteurs secondaires coûteux. Il conserve également la fonction de sortie analogique 4-20mA, assurant une parfaite compatibilité descendante avec les systèmes de contrôle traditionnels.

Spécifications techniques du capteur en ligne de concentration de boues NBL-WQ-MLSS-4S

Scénarios d'Application Typiques

• Bassins biochimiques de traitement des eaux usées : Surveiller la concentration en MES dans les bassins d'aération et les canalisations de retour des boues pour atteindre un contrôle automatique de la recirculation et une aération économe en énergie.

• Surveillance des sorties d'effluent : Surveillance en temps réel de la teneur en matières en suspension dans l'eau rejetée pour garantir un rejet conforme en fin de procédé et éviter les risques environnementaux.

• Traitement de l'eau brute des usines d'eau potable : Surveiller la concentration de l'eau brute entrante dans le dessableur pour optimiser le dosage des floculants.

• Contrôle de processus industriel : Application à la surveillance de liquides industriels tels que le lavage minier, la récupération de fibres papetières, etc., pour suivre en temps réel les changements de concentration des boues.

Instructions d'Installation et Guide de Câblage Électrique

Recommandations pour l'Installation Physique

1. Distance par rapport au mur : Pendant l'installation, le capteur doit être orienté verticalement vers le bas, avec la surface de mesure à au moins 5 cm de la paroi latérale et à au moins 10 cm du fond du bassin pour éviter des lectures élevées causées par la réflexion sur les parois.

2. Éviter les bulles : Lorsqu'il est utilisé dans des bassins d'aération, essayer d'éviter d'être directement au-dessus de zones denses en bulles, ou utiliser des déflecteurs pour guider l'écoulement afin d'empêcher les bulles d'interférer avec la fenêtre optique.

Définition du Câblage Électrique

Le capteur utilise un câble blindé à 5 conducteurs. Pour assurer la sécurité de l'équipement, veuillez vérifier attentivement les définitions suivantes avant le câblage :

• Fil rouge : Positive d'alimentation (12 à 24V CC)

• Fil noir : Masse d'alimentation (GND)

• Fil bleu : RS-485 A

• Fil vert : RS-485 B

• Fil jaune : Sortie courant 4-20mA (si seule la communication numérique est utilisée, veuillez isoler et laisser ce fil flottant)

Conseil de sécurité : Toutes les connexions de câbles doivent être étanchéifiées de manière professionnelle. Si le câble est exposé à une lumière forte ou à des gaz corrosifs, il est recommandé d'utiliser une gaine de protection. Le câble doit pendre naturellement et ne doit pas être surétiré.

FAQ

Q1. Le capteur de concentration de boues NiuBoL nécessite-t-il un étalonnage fréquent ?

R : Non. En raison de l'utilisation de la méthode de diffusion infrarouge et d'une source lumineuse haute stabilité, il est recommandé d'effectuer une vérification d'étalonnage tous les 3 à 6 mois dans des conditions de fonctionnement stables.

Q2. Pourquoi le capteur n'affiche-t-il pas zéro dans de l'eau propre ?

R : Cela peut être causé par une fenêtre sale ou la position d'installation étant trop proche du fond du bassin. Veuillez d'abord nettoyer la fenêtre et effectuer un étalonnage du point zéro.

Q3. Ce capteur peut-il être utilisé pour mesurer des eaux usées industrielles contenant de l'eau de mer ?

R : Oui. Le boîtier est en acier inoxydable 316L, qui offre une bonne résistance à la corrosion saline et aux embruns, mais il faut veiller à nettoyer régulièrement les organismes marins de la fenêtre optique.

Q4. Y a-t-il un conflit si le signal 4-20mA et le RS-485 sont connectés simultanément ?

R : Non. Le NBL-WQ-MLSS-4S supporte une sortie double signal, ce qui est pratique pour que les instruments d'affichage locaux et les plates-formes cloud distantes obtiennent des données simultanément.

Q5. Qu'est-ce qui cause un saut soudain et important des données pendant le fonctionnement ?

R : Veuillez vérifier si de gros objets en suspension (comme des chiffons, des sacs en plastique) sont enroulés autour du capteur, ou si un grand nombre de bulles sont collées à la fenêtre de mesure.

Q6. Que signifie la résolution de mesure de 0,001 g/L ?

R : Cela signifie que le capteur peut détecter des changements de concentration de boues aussi faibles que 1 mg/L, offrant une excellente sensibilité pour les conditions de faible concentration.

Q7. Puis-je prolonger moi-même le câble du capteur ?

R : Oui, mais il est recommandé d'utiliser une paire torsadée blindée pour le prolongement. La longueur totale après prolongement ne doit pas dépasser 1000 mètres (pour RS-485), et la tension d'alimentation doit être stable.

Q8. Le capteur prend-il en charge une fonction d'auto-nettoyage en ligne ?

R : Ce modèle (4S) se concentre sur une conception intégrée et recommande un nettoyage manuel régulier. Si une fonction de nettoyage automatique par brossage est nécessaire, veuillez consulter nos ingénieurs commerciaux pour les solutions de gamme haut de gamme de NiuBoL avec fonction d'auto-nettoyage.

Le capteur de concentration de boues NiuBoL NBL-WQ-MLSS-4S est devenu un "produit phare" dans le domaine de l'intégration d'ingénierie environnementale grâce à son boîtier robuste et durable en 316L, sa technologie à fibres optiques anti-interférences et son interface numérique Modbus standardisée. À l'ère actuelle, qui met l'accent sur le dosage précis, les économies d'énergie et la réduction des émissions, disposer d'un capteur de surveillance stable et fiable est la garantie ultime de la qualité de livraison des projets.

Êtes-vous à la recherche d'un capteur de qualité de l'eau qui peut réduire significativement les plaintes liées à l'exploitation et à la maintenance, et améliorer le niveau d'automatisation de votre projet ?

Fiche Technique du Capteur en Ligne de Concentration de Boues NBL-WQ-MLSS-4A

NBL-WQ-MLSS-4A Online Sludge Concentration Sensor.pdf
