Capteur ORP en ligne NBL-WQ-ORP-4 | Électrode ORP de qualité industrielle | Surveillance ORP en ligne haute stabilité

Le capteur en ligne ORP (potentiel d'oxydo-réduction) NiuBoL NBL-WQ-ORP adopte une électrode ORP haute stabilité brevetée et une conception de circuit d'amplification différentielle à double haute impédance. Spécialement développé pour le contrôle de processus industriel, la surveillance de la qualité de l'eau environnementale et les processus de réaction chimique, il fournit des solutions de mesure ORP en temps réel stables à long terme et à haute résistance aux interférences pour aider les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser une surveillance fiable du potentiel d'oxydo-réduction.

Contrôle stable du potentiel d'oxydo-réduction pour assurer la sécurité des processus industriels et l'efficacité du traitement de l'eau

Dans le traitement des eaux usées, la synthèse chimique, la neutralisation acide-base et les systèmes d'eau de circulation industrielle, les fluctuations de la valeur ORP conduisent souvent à une perte de contrôle de la réaction, une faible efficacité de traitement ou des risques de corrosion des équipements. Le capteur en ligne ORP NiuBoL NBL-WQ-ORP résout efficacement les problèmes des électrodes traditionnelles tels que la courte durée de vie, la dérive facile, la faible capacité anti-interférence et l'intégration complexe grâce à un système d'électrode de référence breveté et une conception de qualité industrielle, assurant un fonctionnement haute précision à long terme.

Trois avantages clés

• Durée de vie ultra longue et haute stabilité : Électrode ORP brevetée avec solution de référence s'infiltrant lentement sous une pression de 1 bar. L'infiltration positive dure plus de 20 mois, prolongeant significativement la durée de vie de l'électrode.

• Forte résistance aux interférences et réponse rapide : Amplificateur différentiel à double haute impédance, temps de réponse T90 < 30 s, forte capacité anti-interférence et sortie stable.

• Intégration facile avec protocoles industriels : Support natif de RS-485 (Modbus RTU) et de la sortie 4-20mA, accès facile aux systèmes PLC, DCS, SCADA et IoT.

Aperçu du capteur en ligne ORP NBL-WQ-ORP

Le capteur en ligne ORP NiuBoL NBL-WQ-ORP est un dispositif universel de surveillance du potentiel d'oxydo-réduction développé par NiuBoL pour les sites industriels. Il adopte le principe de mesure par électrode de platine et convient à la surveillance en ligne de la qualité de l'eau environnementale, des solutions acide-base-sel et de divers processus de réaction chimique.

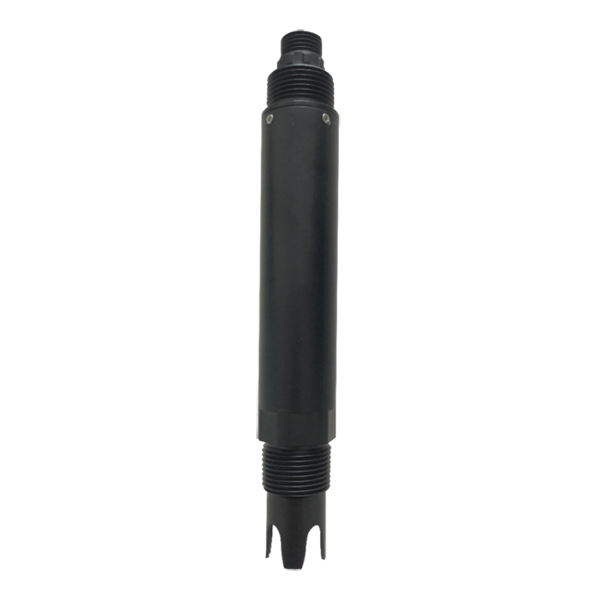

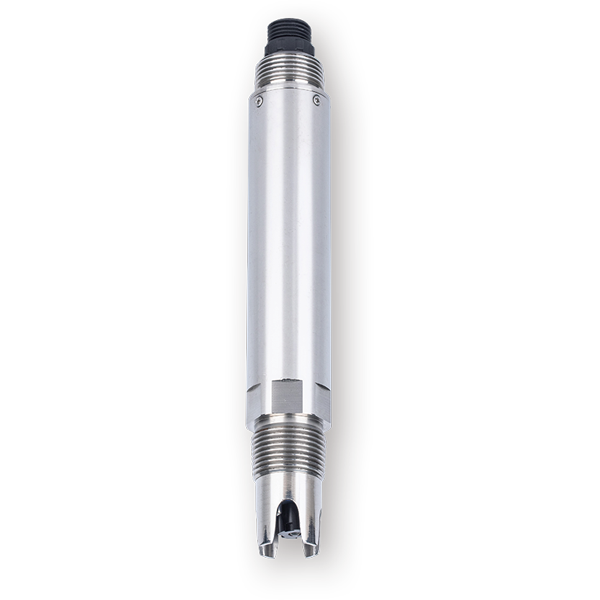

Le produit offre deux versions de matériau : NBL-WQ-ORP-4A (POM+ABS) et NBL-WQ-ORP-4S (POM+316L), répondant aux exigences de différents environnements corrosifs. Le haut degré de protection IP68 combiné à la méthode d'installation par filetage de tuyau 3/4 NPT le rend adapté à la fois à l'installation immergée et à l'intégration en ligne/cuve. La conception de circuit haute stabilité intégrée assure un support de données ORP fiable et continu dans des environnements industriels complexes.

Avantages clés du capteur en ligne ORP NBL-WQ-ORP

1. Système d'électrode breveté
       Adopte une électrode ORP brevetée. La solution de référence interne s'infiltre extrêmement lentement à travers le pont salin microporeux sous une pression d'au moins 100 kPa. Le temps d'infiltration positive dépasse 20 mois, améliorant considérablement la stabilité du système de référence et rendant la durée de vie de l'électrode bien plus longue que celle des électrodes industrielles ordinaires.

2. Conception anti-interférence du circuit
       L'amplificateur différentiel à double haute impédance intégré supprime efficacement les interférences électromagnétiques sur les sites industriels. La transmission du signal est stable avec une réponse rapide (T90 < 30 s), particulièrement adaptée aux occasions industrielles avec variateurs de fréquence ou environnements électromagnétiques forts.

3. Protection robuste et sélection des matériaux
       Le degré de protection IP68 permet une immersion à long terme. Deux matériaux de boîtier disponibles : le type 4A utilise POM+ABS (économique et pratique) ; le type 4S utilise POM+316L acier inoxydable (adapté aux milieux plus corrosifs). Le connecteur étanche M16-5 broches assure une connexion électrique fiable.

4. Installation et intégration pratiques
       Filetage de tuyau standard 3/4 NPT pour une installation facile. Le protocole ouvert Modbus RTU permet aux intégrateurs de systèmes de se connecter rapidement à diverses plates-formes de contrôle, raccourcissant considérablement le cycle de mise en œuvre du projet.

5. Maintenance conviviale
       Prend en charge l'étalonnage à un point avec une opération simple. Des méthodes détaillées de préparation de solution standard et des directives de maintenance de l'électrode sont fournies pour réduire la difficulté d'exploitation sur site.

Spécifications techniques du capteur en ligne ORP NBL-WQ-ORP-4

Applications

• Traitement des eaux usées et surveillance environnementale : Surveillance en temps réel des valeurs ORP dans les bassins d'aération, bassins anaérobies et effluent pour optimiser les processus de traitement biochimique.

• Contrôle de processus chimique et pharmaceutique : Utilisé pour la surveillance des processus de réaction d'oxydo-réduction pour assurer des conditions de réaction stables et améliorer le rendement et la sécurité des produits.

• Systèmes d'eau de refroidissement en circulation industrielle : Surveiller le potentiel d'oxydo-réduction de l'eau de refroidissement pour prévenir la corrosion et l'entartrage, guidant le contrôle du dosage chimique.

• Galvanoplastie et traitement de surface : Contrôler précisément la valeur ORP de la solution de galvanoplastie pour assurer une qualité de placage stable.

• Neutralisation acide-base et traitement des déchets liquides : Comme paramètre indicateur d'oxydo-réduction pour aider les systèmes de dosage automatique à un contrôle précis.

Câblage et installation

Notes d'installation : Le capteur ne doit pas être installé à l'envers ou à l'horizontale. Il doit être installé avec une inclinaison d'au moins 15° pour assurer une infiltration normale de la solution de référence.

Connexion électrique (câble blindé 5 conducteurs) :

• Fil rouge → Alimentation positive (12～24VCC)

• Fil noir → Masse (GND)

• Fil bleu → 485A

• Fil blanc → 485B

• Fil jaune → Sortie courant (optionnel 4-20mA)

FAQ

Q1. Combien de modèles la série NBL-WQ-ORP a-t-elle ? Quelle est la différence ?

Divisé en 4A (POM+ABS) et 4S (POM+316L). Le matériau acier inoxydable de type 4S est plus adapté aux milieux hautement corrosifs.

Q2. Quelles méthodes de sortie le capteur prend-il en charge ?

Prend en charge RS-485 (protocole Modbus RTU) et la sortie de courant 4-20mA, pratique pour l'accès à différents systèmes de contrôle.

Q3. Quelle est la durée de vie de l'électrode ORP ?

Adopte un système de référence breveté avec une infiltration positive durant plus de 20 mois. La durée de vie réelle est bien plus longue que celle des électrodes industrielles ordinaires, selon les conditions du milieu.

Q4. Comment effectuer l'étalonnage sur site ?

Adopte la méthode d'étalonnage à un point. Placer le capteur dans une solution standard de 86mV, 256mV ou -40mV et étalonner via l'ordinateur hôte ou le contrôleur après stabilisation.

Q5. Quelles sont les exigences d'angle d'installation ?

Doit être installé à un angle supérieur à 15°. Ne doit pas être installé à l'envers ou à l'horizontale pour assurer le fonctionnement normal de la solution de référence.

Q6. Comment entretenir l'électrode quotidiennement ?

Rincer à l'eau distillée et sécher après mesure. Tremper dans une solution de chlorure de potassium 3mol/L lorsqu'il n'est pas utilisé. Éviter un placement à long terme dans l'eau distillée ou les solutions protéiques.

Q7. Peut-il être utilisé dans l'eau de mer ou des environnements à haute salinité ?

La protection IP68 permet une immersion à long terme. Pour l'eau de mer et autres environnements à haute salinité, le type 4S est recommandé et l'étanchéité des connecteurs doit être renforcée.

Q8. Quelle est la période de garantie du produit ?

Garantie d'un an à compter de la date de vente. Les pannes causées par une mauvaise utilisation ou un dommage humain ne sont pas couvertes.

Résumé

Le capteur en ligne ORP NiuBoL NBL-WQ-ORP-4 fournit un outil de surveillance ORP hautement fiable pour divers projets de traitement de l'eau, chimiques et de protection de l'environnement avec son électrode stable brevetée, son circuit anti-interférence robuste et sa conception de protection de qualité industrielle. Il aide non seulement les équipes d'ingénierie à contrôler avec précision les processus d'oxydo-réduction, mais réduit également efficacement les coûts de maintenance et améliore l'efficacité d'exploitation globale du système.

Besoin d'un guide de sélection, d'une table d'adresses de protocole Modbus, d'une vidéo de préparation de solution standard ou de cas de référence de projet ? N'hésitez pas à contacter l'équipe d'assistance technique de NiuBoL. Nous vous fournirons des solutions professionnelles et complètes de surveillance de la qualité de l'eau industrielle.

Fiche technique du capteur en ligne ORP (potentiel d'oxydo-réduction) NBL-WQ-ORP-4

NBL-WQ-ORP-4A Online Oxidation-Reduction Potential ORP Sensor.pdf

NBL-WQ-ORP-4S Online Oxidation-Reduction Potential ORP Sensor.pdf
