Capteur d'ions calcium en ligne NBL-WQ-GA-4 | Électrode sélective d'ions calcium à membrane PVC | Surveillance des ions calcium

Le capteur en ligne d'ions calcium NiuBoL NBL-WQ-GA-4 utilise un électrode sélective d'ions calcium à membrane PVC breveté avec compensation automatique de température. Il est spécialement conçu pour l'eau de circulation industrielle, le traitement de l'eau de chaudière, la surveillance environnementale et le contrôle de processus, fournissant des solutions de mesure en ligne en temps réel d'ions calcium haute stabilité, haute précision et à faible entretien pour aider les intégrateurs de systèmes et les entrepreneurs en ingénierie à contrôler avec précision la dureté de l'eau et les risques d'entartrage.

Surveillance précise de la concentration d'ions calcium dans l'eau pour prévenir efficacement les risques d'entartrage et les problèmes de dureté de l'eau

Dans les processus d'eau de refroidissement en circulation industrielle, d'eau d'alimentation de chaudière et de traitement de l'eau municipale, une concentration d'ions calcium non contrôlée conduit souvent à l'entartrage des équipements, le colmatage des canalisations, la réduction de l'efficacité thermique et l'augmentation des coûts de maintenance. Le capteur en ligne d'ions calcium séparé NiuBoL NBL-WQ-GA-4 résout efficacement les problèmes des électrodes traditionnelles tels que la dérive rapide, la courte durée de vie et l'intégration complexe grâce à un système d'électrode stable breveté et une conception de qualité industrielle, fournissant un support de données fiable pour une opération continue à long terme.

Trois avantages clés

• Électrode brevetée stabilité ultra-élevée : La solution de référence interne s'infiltre lentement sous une pression de 1 bar, système de référence hautement stable, durée de vie de l'électrode significativement prolongée.

• Compensation automatique haute précision : Compensation automatique de température Pt1000, méthode d'étalonnage à deux points, assurant des résultats de mesure précis et fiables.

• Protocole industriel et intégration facile : Prend en charge RS-485 (protocole Modbus RTU) et la sortie 4-20mA optionnelle, accès rapide aux systèmes PLC, DCS, SCADA et IoT.

Aperçu du capteur en ligne d'ions calcium NBL-WQ-GA-4

Le capteur en ligne d'ions calcium NiuBoL NBL-WQ-GA-4 est un appareil de surveillance par électrode sélective d'ions à membrane PVC professionnel lancé par NiuBoL, spécialement utilisé pour la détection en ligne rapide et précise de la teneur en ions calcium dans l'eau.

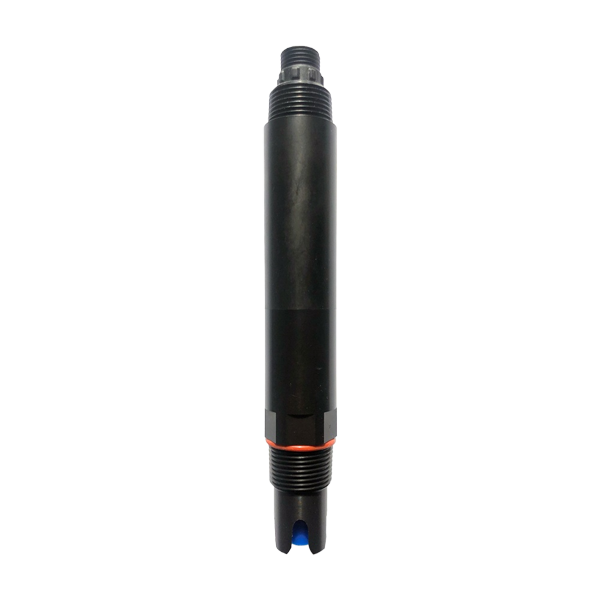

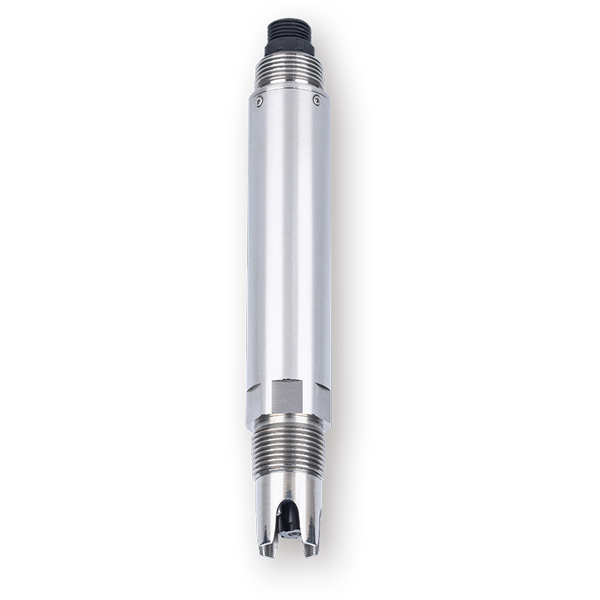

Le produit est divisé en deux versions : NBL-WQ-GA-4A (type économique POM+ABS) et NBL-WQ-GA-4S (type résistant à la corrosion POM+316L), s'adaptant à différents environnements de milieu. Le degré de protection IP68 combiné à l'interface d'installation 3/4 NPT le rend adapté à l'installation immergée, en ligne et en cuve. La fonction de compensation automatique de température intégrée élimine efficacement l'influence des fluctuations de température sur la précision de mesure, répondant aux exigences strictes de stabilité et de continuité des données sur les sites industriels.

Avantages clés du capteur en ligne d'ions calcium NBL-WQ-GA-4

1. Électrode sélective d'ions calcium brevetée
       Adopte une électrode à ions calcium brevetée. La solution de référence interne s'infiltre extrêmement lentement à travers le pont salin microporeux sous une pression ≥100 kPa, formant un système de référence stable. La durée de vie de l'électrode est bien plus longue que celle des électrodes industrielles ordinaires, réduisant considérablement la fréquence de remplacement et les coûts d'exploitation et de maintenance à long terme.

2. Performances de mesure haute précision
       Offre deux options de plage : 0～100 mg/L et 0～1000 mg/L. Résolution 0,01 mg/L (plage basse), précision ±10% de la lecture ou ±1 mg/L, précision de température ±0,5℃, temps de réponse T90 < 60 s, répondant aux exigences de précision de la plupart des projets de traitement de l'eau.

3. Protection robuste et adaptation des matériaux
       Le degré de protection IP68 permet une utilisation immergée à long terme. Le type 4A convient aux environnements conventionnels, le type 4S adopte un boîtier en acier inoxydable 316L, plus adapté aux milieux corrosifs. Le produit a subi un test de vieillissement et de stabilité de 72 heures avant livraison pour assurer une haute fiabilité.

4. Installation et intégration système conviviales
       Conception standard avec filetage de tuyau 3/4 NPT pour une installation facile. Le protocole ouvert Modbus RTU facilite l'accès rapide aux divers systèmes de contrôle industriel, raccourcissant considérablement le cycle d'intégration du projet et réduisant la difficulté de mise en œuvre technique.

5. Maintenance simple et économique
       Prend en charge l'étalonnage à deux points (zéro + pente) avec des solutions d'étalonnage standard correspondantes. Des directives claires d'activation, de nettoyage et d'entretien de l'électrode sont fournies. La maintenance quotidienne est simple et adaptée aux équipes d'exploitation sur site.

Spécifications techniques du capteur en ligne d'ions calcium NBL-WQ-GA-4

Applications

• Systèmes d'eau de refroidissement en circulation industrielle : Surveillance en temps réel de la concentration d'ions calcium pour guider le dosage d'antitartre et prévenir l'entartrage des échangeurs de chaleur.

• Eau d'alimentation de chaudière et traitement de l'eau : Contrôler la dureté calcique de l'eau d'entrée pour réduire le risque d'entartrage de la chaudière et assurer un fonctionnement sûr et efficace des équipements.

• Traitement des eaux usées municipales et réutilisation : Surveiller les niveaux d'ions calcium dans l'eau récupérée pour optimiser les processus de traitement ultérieurs.

• Surveillance de la qualité de l'eau environnementale : Utilisé pour la surveillance de fond des ions calcium dans les rivières, lacs et eaux souterraines pour soutenir l'évaluation de l'environnement aquatique.

• Irrigation agricole et culture sous serre : Contrôler la teneur en ions calcium dans les solutions nutritives ou l'eau d'irrigation pour prévenir les troubles physiologiques et améliorer la qualité des cultures.

Câblage et installation

Notes d'installation : Le capteur ne doit pas être installé à l'envers ou à l'horizontale. Il doit être installé avec une inclinaison d'au moins 15° pour assurer une infiltration normale de la solution de référence et un fonctionnement stable de l'électrode.

Connexion électrique (câble blindé torsadé 5 conducteurs) :

• Fil rouge → Alimentation positive (12～24VCC)

• Fil noir → Masse (GND)

• Fil bleu → 485A

• Fil vert → 485B

• Fil jaune → Sortie courant (optionnel, peut être laissé flottant si non utilisé)

FAQ

Q1. Quels sont les deux modèles de NBL-WQ-GA-4 ? Comment choisir ?

Divisé en type 4A (POM+ABS) et type 4S (POM+316L). Le type 4A est recommandé pour une qualité d'eau conventionnelle, le type 4S est recommandé pour des milieux plus corrosifs.

Q2. Quelles méthodes de sortie le capteur prend-il en charge ?

Protocole RS-485 Modbus RTU standard, prend en charge la sortie de courant 4-20mA optionnelle, compatible avec les systèmes de contrôle industriel et IoT principaux.

Q3. Comment la durée de vie de l'électrode à ions calcium est-elle garantie ?

La conception brevetée d'infiltration lente de solution de référence rend le système de référence stable. La durée de vie de l'électrode est significativement meilleure que celle des électrodes industrielles ordinaires, selon les conditions du milieu et l'entretien.

Q4. Quelle est la méthode d'étalonnage et la recommandation de fréquence ?

Adopte l'étalonnage à deux points (zéro + pente). Étalonné en usine. Il n'est pas nécessaire d'étalonner fréquemment lorsque la qualité de l'eau est stable. Une vérification régulière est recommandée en cas de changements importants.

Q5. Quelles sont les exigences d'angle d'installation ?

Doit être installé à un angle supérieur à 15°. Ne doit pas être installé à l'envers ou à l'horizontale. C'est une condition nécessaire pour assurer le fonctionnement normal du système de référence.

Q6. Comment activer une nouvelle électrode et effectuer la maintenance quotidienne ?

La nouvelle électrode doit être trempée dans l'eau du robinet pendant 24 heures pour activation ; nettoyer avec de l'eau désionisée quotidiennement ; stocker à sec et avec un bouchon de protection lorsqu'elle n'est pas utilisée pendant longtemps.

Q7. Quelles sont la plage de pH et de température de fonctionnement du capteur ?

Température de fonctionnement recommandée 0～40℃, pH 4～10. La meilleure performance de mesure est obtenue dans cette plage.

Q8. Quelle est la politique de garantie du produit ?

Garantie d'un an pour la machine complète à compter de la date de vente. L'électrode, en tant que consommable, a une garantie de six mois. Les dommages causés par une mauvaise utilisation ne sont pas couverts.

Résumé

Le capteur en ligne d'ions calcium NiuBoL NBL-WQ-GA-4 fournit un outil de surveillance en ligne professionnel et fiable pour le traitement de l'eau industriel, les systèmes de chaudières et l'ingénierie environnementale avec son électrode haute stabilité brevetée, sa compensation de température précise, sa conception de protection IP68 et son protocole Modbus ouvert. Il aide les équipes d'ingénierie à prévenir efficacement les risques d'entartrage, à optimiser les processus de traitement de l'eau et à réduire les coûts globaux d'exploitation et de maintenance.

Besoin de conseils pour la sélection d'un capteur d'ions calcium, d'une table d'adresses de registre Modbus, d'un guidage d'opération d'étalonnage ou de cas d'application de projet typiques ? N'hésitez pas à contacter l'équipe d'assistance technique de NiuBoL. Nous vous fournirons des solutions complètes et professionnelles pour la surveillance ionique de la qualité de l'eau.
