Capteur d'hydrocarbures dans l'eau NBL-OIL-408-S : Surveillance en ligne de la pollution pétrolière de qualité industrielle, rés···

Capteur en ligne de teneur en huile dans l’eau NBL-OIL-408-S : Solution stable et fiable de monitoring en ligne de la pollution par huile de niveau industriel

Dans les domaines du traitement des eaux industrielles, de l’industrie pétrochimique et du monitoring environnemental, la pollution par traces d’huile dans l’eau entraîne souvent de la corrosion des équipements, des rejets excessifs et des risques écologiques. Le capteur en ligne de teneur en huile dans l’eau NBL-OIL-408-S de NiuBoL adopte le principe avancé de la méthode de fluorescence. Il excite le signal de fluorescence caractéristique de l’huile soluble dans l’eau grâce à une source lumineuse LED UV pour réaliser un monitoring en temps réel et de haute précision. Le capteur est facile à installer et à entretenir, et il est particulièrement adapté aux intégrateurs de systèmes et aux entrepreneurs en ingénierie pour construire des systèmes fiables de monitoring en ligne de la qualité de l’eau, résolvant efficacement les points douloureux de réponse lente, faible anti-interférence et intégration complexe des méthodes de détection traditionnelles.

Avantages principaux

• Haute stabilité et longue durée de vie : Source lumineuse LED UV combinée à un pilotage AC filtre efficacement les interférences de lumière naturelle, avec un faible dérive et une longue durée de vie.

• Haute précision et réponse rapide : Plage 0～40,00 mg/L, résolution 0,01 mg/L, temps de réponse T90＜30 s, limite de détection minimale 0,4 mg/L.

• Intégration facile et communication fiable : Support natif du protocole RS-485 Modbus/RTU, sortie 4-20 mA en option, degré de protection IP68, boîtier en acier inoxydable 316L, adapté aux environnements industriels difficiles.

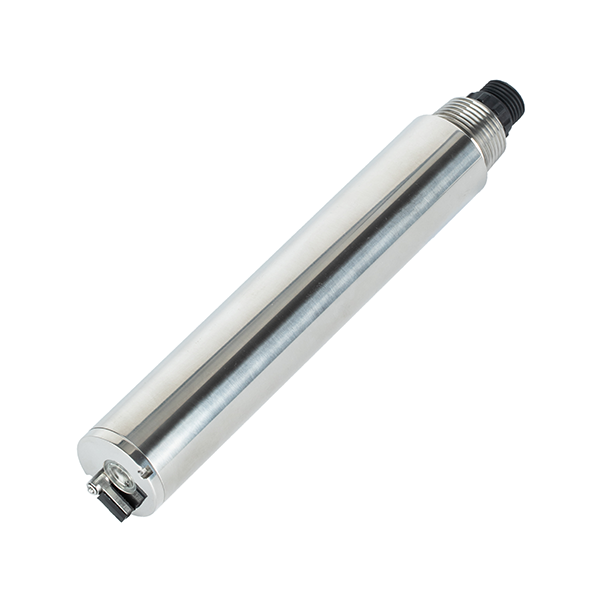

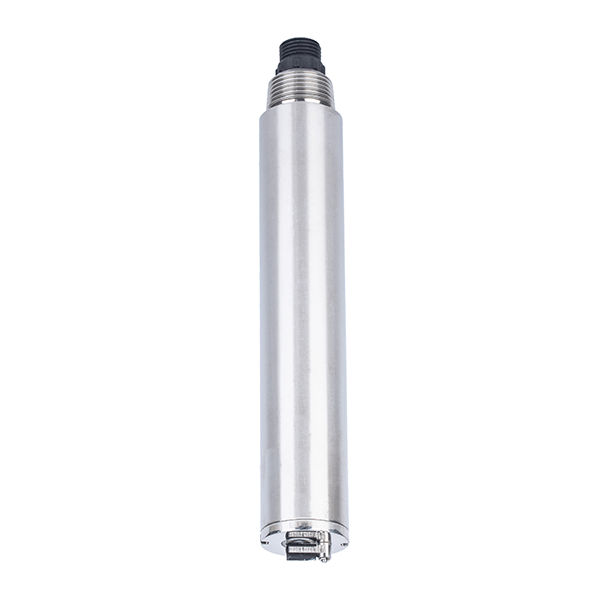

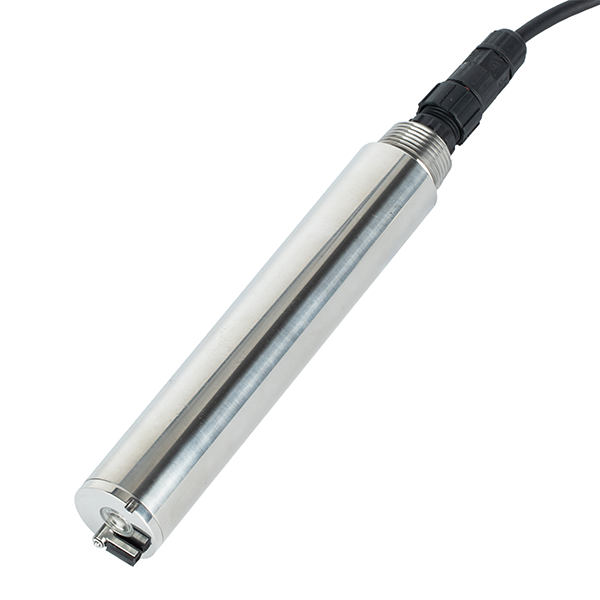

Aperçu du produit : Capteur en ligne de teneur en huile dans l’eau par méthode de fluorescence NBL-OIL-408-S

Le capteur en ligne de teneur en huile dans l’eau NBL-OIL-408-S de NiuBoL est un capteur numérique de niveau industriel développé pour le monitoring continu en ligne du contenu d’huile soluble dans les masses d’eau. Basé sur le principe de la méthode de fluorescence, l’huile soluble absorbe l’énergie aux pics d’absorption spectrale spécifiques et émet une fluorescence de pic d’émission caractéristique, dont l’intensité lumineuse est directement proportionnelle au contenu d’huile. Le capteur ne nécessite aucun réactif complexe, est facile à installer et offre une sortie de données stable. Il est largement adapté aux scénarios nécessitant un contrôle en temps réel de la pollution par huile dans l’eau.

Pour les intégrateurs de systèmes, le NBL-OIL-408-S fournit une interface standardisée de protocole Modbus qui peut être directement connectée aux PLC, DCS ou plateformes IoT existants pour réaliser une collecte de données et un monitoring à distance sans couture. Pour les entrepreneurs en ingénierie, il réduit la difficulté de câblage sur site et les coûts de maintenance ultérieurs, garantissant un fonctionnement stable à long terme de l’ensemble du système de monitoring. Le produit a subi des tests de vieillissement de 72 heures et un contrôle qualité strict, et présente une haute fiabilité à la sortie d’usine.

Avantages techniques clés du capteur en ligne de teneur en huile dans l’eau par méthode de fluorescence NBL-OIL-408-S

1. Technologie de mesure par fluorescence avancée
   Le capteur utilise une LED UV comme source de lumière d’excitation, avec une haute stabilité, un faible dérive et une longue durée de vie. Grâce à la méthode de pilotage AC, il supprime efficacement les interférences externes telles que la lumière naturelle et la lumière ambiante, garantissant que les données de mesure restent précises dans des conditions de qualité d’eau complexes. L’intensité du signal de fluorescence est directement proportionnelle au contenu d’huile soluble dans l’eau, permettant une détection haute sensibilité.

2. Conception matérielle robuste et durable
   - Matériau du boîtier : acier inoxydable 316L entièrement usiné avec précision, avec une excellente résistance à la corrosion électrochimique. Convient à la fois à l’eau douce et aux eaux usées industrielles faiblement acides/basiques et à certaines eaux salines.
   - Protection : degré de protection IP68 strict, conception entièrement submergée, peut fonctionner stablement sous l’eau pendant longtemps.

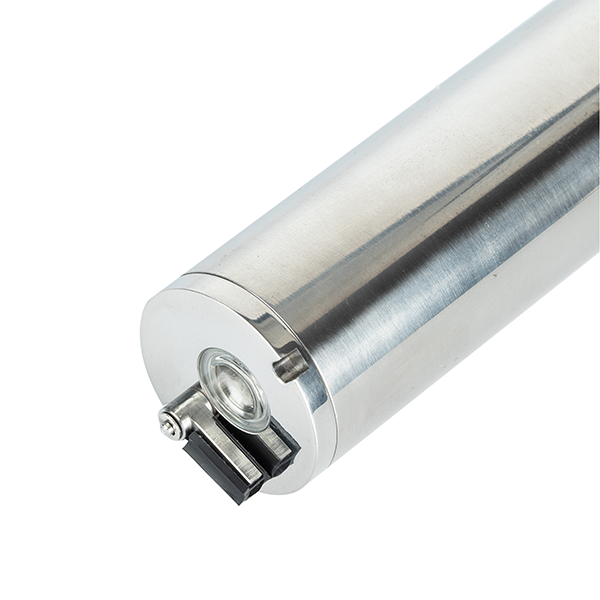

   - Brosse de nettoyage intégrée, réduisant efficacement l’adhérence de saletés sur la fenêtre de mesure et abaissant la fréquence de maintenance.
   - Compensation automatique de température Pt1000 intégrée, la précision inclut ±0,3℃, s’adaptant à la plage de température de travail de 0～50℃.

3. Communication intelligente et intégration conviviale
   Supporte le protocole RS-485 Modbus/RTU, avec une communication stable et fiable, facile à intégrer avec divers systèmes d’ordinateur hôte. Sortie analogique 4-20 mA en option répond aux besoins de différents systèmes de contrôle. La consommation électrique n’est que de 0,2 W@12 V, et la conception basse consommation est adaptée au déploiement distribué. Le connecteur du capteur adopte une tête mâle étanche M16-5 cœurs, et le câble est un fil blindé à 5 cœurs avec une forte capacité anti-interférence.

4. Maintenance et calibration pratiques
   Méthode de calibration à deux points (point zéro + pente), opération simple. La propreté de la fenêtre de mesure affecte directement la précision des lectures. La brosse de nettoyage intégrée combinée à un essuyage régulier avec un chiffon doux peut maintenir les performances à long terme. Il n’y a pas de pièces internes nécessitant un entretien par l’utilisateur, réduisant le risque de panne.

Ces avantages permettent au NBL-OIL-408-S d’exceller en fonctionnement à long terme, le rendant particulièrement adapté aux projets d’ingénierie nécessitant une haute fiabilité.

Spécifications techniques du capteur en ligne de teneur en huile dans l’eau par méthode de fluorescence NBL-OIL-408-S

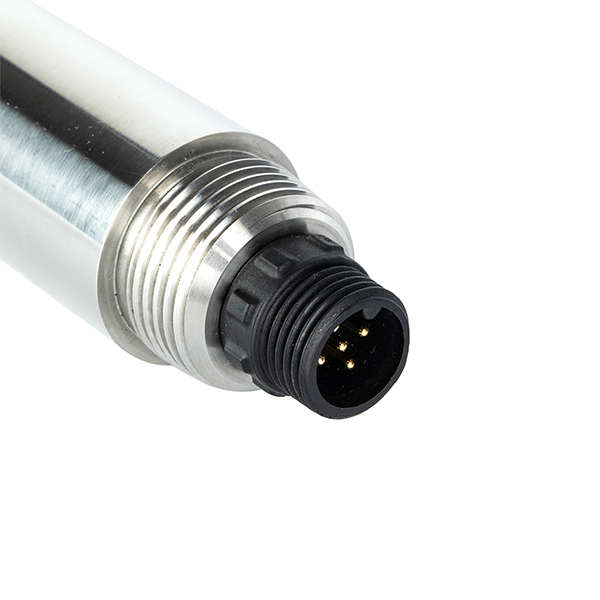

Note : Le connecteur du capteur est une tête mâle étanche M16 à 5 cœurs, avec un câble standard de 5 mètres.

Scénarios d’application du capteur en ligne de teneur en huile dans l’eau par méthode de fluorescence NBL-OIL-408-S

1. Monitoring des rejets d’eaux usées pétrochimiques et de raffinerie : Surveillance en temps réel du contenu d’huile dans les eaux usées de production pour garantir que les rejets respectent les normes de protection de l’environnement et prévenir la diffusion de la pollution par huile.

2. Système d’eau de refroidissement en circulation industrielle : Détection de la pollution par huile causée par les fuites d’échangeurs de chaleur pour protéger les équipements de la corrosion et prolonger la durée de vie du système.

3. Traitement de l’eau de ballast / eau de cale des navires et ports : Surveillance du contenu d’huile dans l’eau de ballast ou l’eau de cale pour aider les navires à respecter les réglementations internationales de rejet.

4. Traitement des eaux usées municipales et monitoring des masses d’eau environnementales : Appliqué au monitoring des effluents des stations d’épuration et à l’alerte précoce de pollution par huile dans les masses d’eau naturelles telles que les rivières et les lacs.

5. Monitoring du condensat des chaudières des centrales électriques : Détection rapide des fuites d’huile de turbine dans le condensat pour garantir le fonctionnement sûr des équipements de production d’électricité.

6. Traitement de l’eau produite des champs pétrolifères et des eaux usées huileuses : Contrôle en ligne du contenu d’huile dans l’eau produite pour soutenir l’optimisation du processus de réinjection ou de traitement.

Dans ces scénarios, la haute stabilité du capteur et sa capacité d’intégration du protocole Modbus aident les utilisateurs à construire des réseaux de monitoring de la qualité de l’eau efficaces et intelligents.

Guide d’installation et de câblage

Exigences d’installation

Adopter une installation submergée avec interface 3/4NPT. Lors de l’installation, assurez-vous que le capteur est à au moins 2 cm de la paroi latérale et à au moins 10 cm du fond pour éviter que les réflexions de la paroi ou du fond n’interfèrent avec la mesure. Placez-le verticalement dans la masse d’eau avec l’extrémité avant maintenue propre.

Connexion électrique

Utilisez un câble blindé à 5 conducteurs avec la séquence de câblage suivante :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Terre (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

• Fil jaune : Sortie de courant 4-20 mA (optionnelle, laissez en l’air si non utilisée)

Avant la mise sous tension, veuillez vérifier soigneusement la séquence de câblage. Tous les points de câblage doivent subir un traitement d’étanchéité imperméable. Lorsque le câble est immergé ou exposé pendant longtemps, utilisez un câble résistant à la corrosion et évitez une tension excessive pour empêcher une rupture interne.

FAQ

Q1 : Le NBL-OIL-408-S est-il adapté aux environnements d’eau de mer ?

R : Oui. Le boîtier du capteur est en acier inoxydable 316L avec un degré de protection IP68, résistant à la corrosion de l’eau de mer, et adapté au monitoring dans les masses d’eau salées telles que les océans et les ports.

Q2 : Comment calibrer le capteur ?

R : Utilisez la calibration à deux points : calibration du point zéro avec de l’eau distillée et calibration de pente avec une solution standard de concentration connue. Après stabilisation de la valeur pendant 3～5 minutes, terminez la calibration via des commandes Modbus ou le contrôleur associé.

Q3 : Le capteur peut-il être intégré à des systèmes PLC ?

R : Entièrement supporté. Le protocole RS-485 Modbus/RTU intégré permet une connexion directe à la plupart des PLC et systèmes SCADA pour l’acquisition de données et le contrôle à distance.

Q4 : Que faire si la fenêtre de mesure se salit et affecte les lectures ?

R : Le capteur dispose d’une brosse de nettoyage intégrée qui peut être activée périodiquement pour le nettoyage. Il est également recommandé de vérifier la fenêtre chaque semaine et de l’essuyer avec un chiffon doux ou de l’eau du robinet avec du détergent pour maintenir la propreté.

Q5 : La lumière naturelle ou la lumière ambiante interférera-t-elle avec la mesure ?

R : Non. La conception de pilotage AC filtre efficacement les interférences de lumière naturelle, garantissant des données stables dans les environnements intérieurs/extérieurs et jour/nuit.

Q6 : Le temps de réponse répond-il aux exigences du monitoring en temps réel ?

R : Oui. Le temps de réponse T90 est inférieur à 30 secondes, permettant de capturer rapidement les changements de teneur en huile dans l’eau, adapté au contrôle dynamique des processus.

Q7 : Quelle est la période de garantie ?

R : Un service de garantie d’un an est fourni à compter de la date de vente (à l’exclusion d’une utilisation incorrecte). Veuillez contacter le support technique en temps utile en cas de défaillance du câble ou de problèmes de connexion.

Q8 : Quelle est la plus faible teneur en huile que le capteur peut détecter ?

R : La limite de détection minimale est de 0,4 mg/L, avec une résolution de 0,01 mg/L dans la plage 0～40 mg/L, répondant aux besoins de la plupart des rejets industriels et du monitoring de processus.

Résumé et invitation à la coopération

Le capteur en ligne de teneur en huile dans l’eau NBL-OIL-408-S de NiuBoL fournit une solution d’ingénierie professionnelle et fiable pour le monitoring de la qualité de l’eau avec la méthode de fluorescence comme cœur, combinée à une source lumineuse LED UV haute stabilité, un matériau robuste 316L et une communication Modbus standardisée. Il améliore non seulement la précision du monitoring et l’efficacité d’intégration du système, mais aide également les projets d’ingénierie à réduire les coûts d’exploitation et de maintenance à long terme.

Si vous planifiez un système de monitoring en ligne de la qualité de l’eau, un projet de traitement des eaux usées ou une plateforme de supervision environnementale, n’hésitez pas à contacter l’équipe technique de NiuBoL. Nous fournirons un support technique détaillé de sélection, des suggestions d’installation et une garantie d’approvisionnement stable à long terme pour construire ensemble une solution de monitoring IoT industriel efficace et intelligente. Contactez-nous immédiatement pour obtenir des documents techniques détaillés ou des opportunités de test de prototype, et laissez le monitoring fiable commencer avec le NBL-OIL-408-S.

Fiche technique du capteur en ligne de teneur en huile dans l’eau NBL-OIL-408-S

NBL-OIL-408-S Online Oil-in-Water Sensor.pdf
