Capteur de solides en suspension NBL-TSS-408-S par méthode de lumière diffusée : Pour le traitement des eaux usées, la surveilla···

Capteur en ligne de matières en suspension NBL-TSS-408-S : Solution stable et fiable de monitoring en ligne de TSS de niveau industriel

Dans les projets de traitement des eaux usées, de traitement des eaux résiduaires industrielles et de monitoring des masses d’eau environnementales, les fluctuations de la concentration en matières en suspension entraînent souvent une perte de contrôle des procédés, des rejets excessifs et des obstructions d’équipements. Le capteur en ligne de matières en suspension NBL-TSS-408-S de NiuBoL est basé sur le principe de la méthode de lumière diffusée. Il émet un faisceau lumineux à travers une source lumineuse LED infrarouge, mesure l’intensité de la lumière rétrodiffusée générée par les particules en suspension dans l’eau, et délivre en temps réel des valeurs précises de concentration TSS après traitement de linéarisation. Le capteur est facile à installer et à entretenir, avec une forte capacité anti-interférence. Il est particulièrement adapté aux intégrateurs de systèmes et aux entrepreneurs en ingénierie pour construire des systèmes hautement fiables de monitoring en ligne de la qualité de l’eau, résolvant efficacement les points douloureux de l’industrie que sont le retard des prélèvements manuels traditionnels, la faible anti-interférence et l’intégration complexe.

Avantages principaux

• Haute stabilité et anti-interférence : Source lumineuse LED infrarouge combinée à une structure de fibre optique résiste efficacement aux interférences de lumière externe, avec un capteur de température intégré, un faible dérive et un fonctionnement stable à long terme.

• Haute précision et large plage : Plage de mesure 0～2000 mg/L, résolution 0,1 mg/L, réponse rapide, adaptée à divers scénarios allant de l’eau de surface à faible concentration au sludge à haute concentration.

• Intégration facile et protection fiable : Support natif du protocole RS-485 Modbus/RTU, sortie 4-20 mA en option, degré de protection IP68, supporte une immersion à 20 mètres de profondeur, matériau en acier inoxydable 316L adapté aux environnements industriels difficiles.

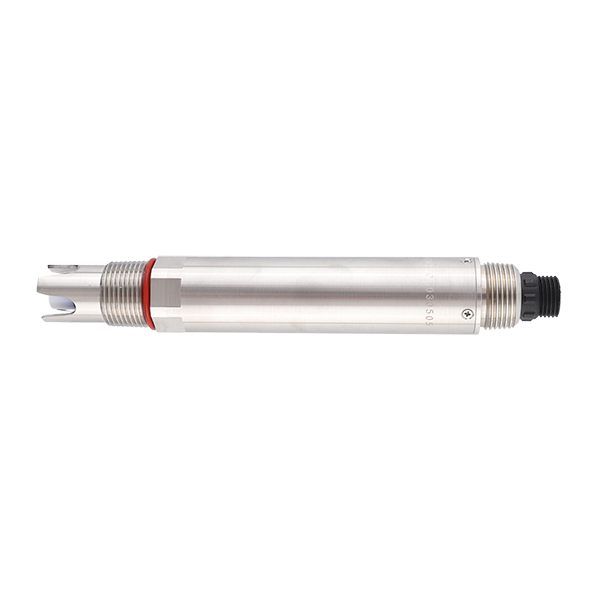

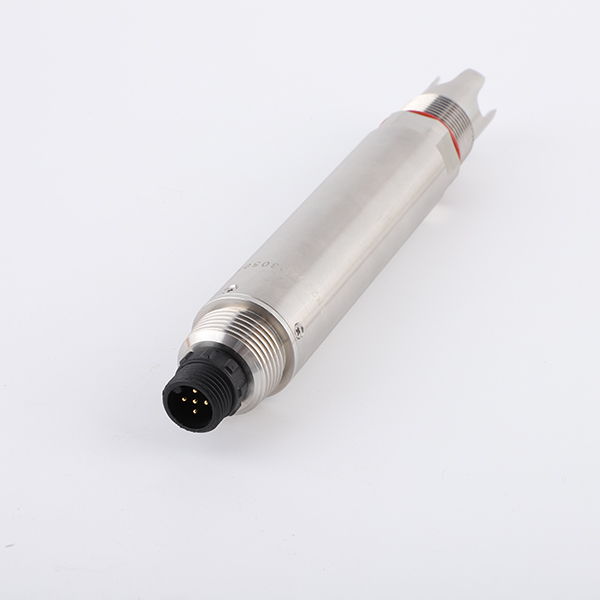

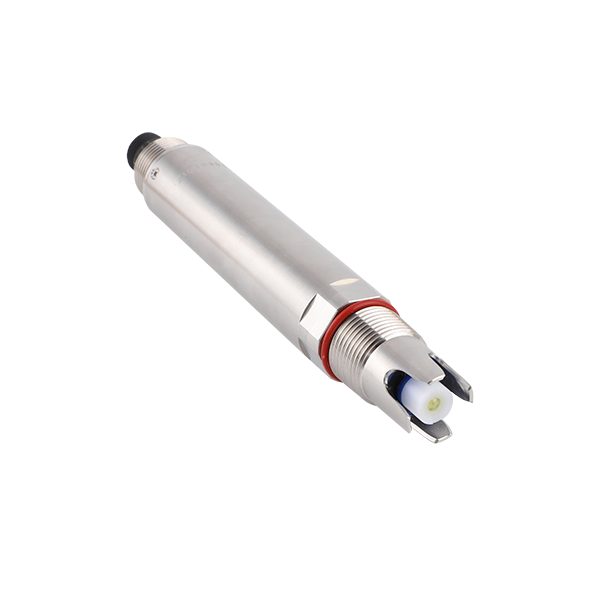

Aperçu du produit : Capteur en ligne de matières en suspension par méthode de lumière diffusée NBL-TSS-408-S

Le capteur en ligne de matières en suspension NBL-TSS-408-S de NiuBoL est un capteur numérique de niveau industriel développé pour le monitoring continu en ligne de la concentration en matières en suspension totales (TSS) dans les masses d’eau. Utilisant le principe de mesure par lumière diffusée, lorsque le faisceau lumineux entre dans l’échantillon d’eau, les particules en suspension produisent une diffusion. En détectant l’intensité de la lumière rétrodiffusée et en la comparant aux valeurs d’étalonnage internes, la valeur de mesure finale est délivrée après traitement de linéarisation. Le capteur ne nécessite aucune consommation de réactifs, offre une sortie de données stable et fiable, et est largement adapté aux projets d’ingénierie nécessitant un contrôle en temps réel des matières en suspension dans l’eau.

Pour les intégrateurs de systèmes, le NBL-TSS-408-S fournit une interface de protocole Modbus standardisée qui peut être directement connectée aux PLC, DCS ou plateformes IoT existants pour réaliser une collecte de données et un monitoring à distance sans couture. Pour les entrepreneurs en ingénierie, il réduit considérablement le câblage sur site et les coûts de maintenance ultérieurs, garantissant que le système de monitoring fonctionne de manière stable pendant longtemps dans des conditions complexes de qualité de l’eau. Le produit a subi des tests de vieillissement de 72 heures et une inspection qualité stricte, et présente une haute fiabilité à la sortie d’usine.

Avantages techniques clés du capteur en ligne de matières en suspension par méthode de lumière diffusée NBL-TSS-408-S

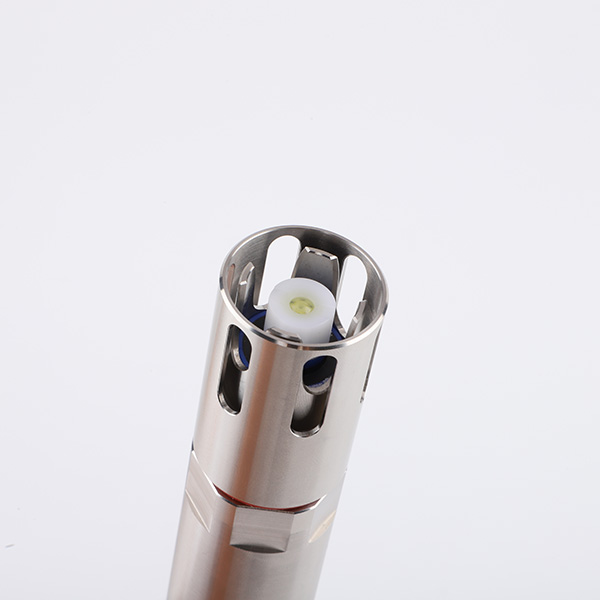

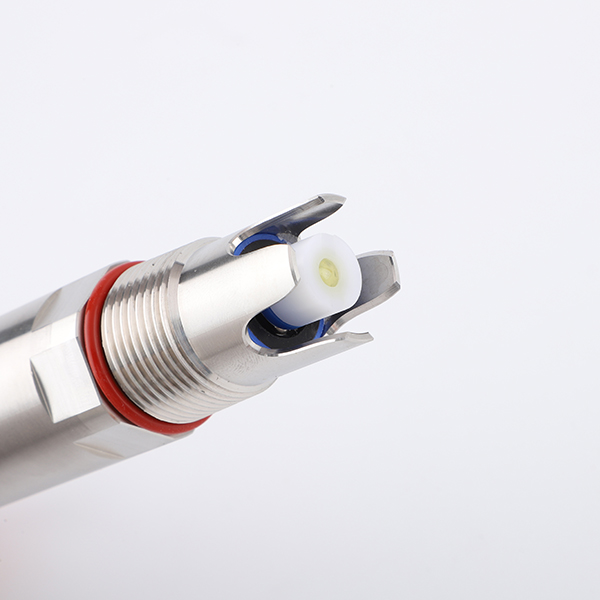

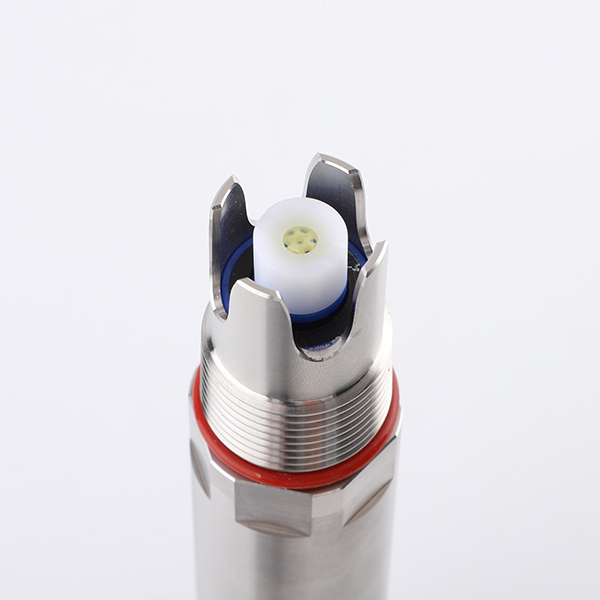

1. Technologie avancée de mesure par lumière diffusée
   Le capteur utilise une source lumineuse LED infrarouge avec une haute stabilité et une longue durée de vie. La conception de la structure à fibre optique renforce encore la résistance aux interférences de lumière externe. Le capteur de température intégré fonctionne avec la compensation automatique de température Pt1000 pour garantir que les résultats de mesure ne soient pas affectés par les fluctuations de température. L’intensité de la lumière diffusée a une relation correspondante avec la concentration en matières en suspension, et des données de haute précision sont délivrées après traitement de linéarisation par des algorithmes internes.

2. Conception matérielle robuste et durable
   - Matériau de la partie mouillée : acier inoxydable 316L, avec une excellente résistance à la corrosion, adapté aux eaux usées industrielles, à l’eau de mer et aux environnements contenant des milieux corrosifs.
   - Degré de protection IP68, supporte une immersion maximale à 20 mètres de profondeur, et peut fonctionner stablement dans des masses d’eau difficiles pendant longtemps.
   - Interface d’installation : filetage 3/4 NPT, installation submergée pratique et flexible.
   - Câble standard de 5 mètres, supporte la personnalisation de longueurs plus importantes pour répondre aux différents besoins de câblage sur site.

3. Communication intelligente et intégration à faible consommation
   Supporte le protocole RS-485 Modbus/RTU, avec une communication stable et fiable, facile à intégrer de manière transparente avec divers systèmes d’ordinateur hôte. Sortie analogique 4-20 mA en option répond aux besoins de différents systèmes de contrôle. La consommation électrique est seulement de 0,2 W@12 V, et la conception basse consommation est particulièrement adaptée aux stations de monitoring distantes distribuées ou alimentées par énergie solaire.

4. Maintenance et calibration pratiques
   Méthode de calibration à deux points (point zéro + pente), opération simple. La calibration du point zéro utilise une solution sans matières en suspension ou une solution de faible concentration connue, et la calibration de pente utilise une solution de haute concentration connue en matières en suspension. Après stabilisation de la valeur, la calibration est terminée via des commandes Modbus. L’extrémité avant du capteur doit éviter les bulles d’air. La propreté de la fenêtre de mesure affecte directement la précision des lectures. Il est recommandé de vérifier et nettoyer régulièrement.

Ces caractéristiques techniques permettent au NBL-TSS-408-S d’exceller en fonctionnement non surveillé à long terme et d’améliorer significativement la fiabilité d’ingénierie de l’ensemble du système de monitoring de la qualité de l’eau.

Spécifications techniques du capteur en ligne de matières en suspension NBL-TSS-408-S

Note : Le capteur utilise une connexion par câble à 5 conducteurs, et les matériaux mouillés garantissent la résistance à la corrosion.

Scénarios d’application du capteur en ligne de matières en suspension NBL-TSS-408-S

1. Monitoring de l’eau d’entrée et de sortie des stations d’épuration municipales : Contrôle en temps réel de la concentration en matières en suspension dans les bassins d’aération, les bassins de décantation et les sorties pour optimiser les paramètres de procédé et garantir des rejets conformes.

2. Systèmes de traitement des eaux usées industrielles : Adapté au traitement des eaux usées dans les industries chimiques, papetières, alimentaires, pharmaceutiques et autres pour surveiller les variations des matières en suspension, prévenir les obstructions de canalisations et l’usure des équipements.

3. Monitoring des eaux de surface et des sources d’eau potable : Utilisé pour le monitoring en ligne de TSS dans les masses d’eau naturelles telles que les rivières, lacs et réservoirs pour aider à l’évaluation de la qualité environnementale et à l’alerte précoce de pollution.

4. Procédé de traitement et de réutilisation des boues : Monitoring de la concentration en matières en suspension pendant l’épaississement et la déshydratation des boues pour soutenir l’optimisation du procédé et l’utilisation des ressources.

5. Monitoring de l’eau de refroidissement en circulation et de l’eau de procédé industriel : Détection opportune de l’accumulation de matières en suspension dans les systèmes de refroidissement pour protéger les équipements d’échange thermique et améliorer l’efficacité de fonctionnement du système.

6. Monitoring environnemental des ports et des eaux marines : Combiné aux caractéristiques de résistance à la corrosion de l’eau de mer pour surveiller les matières en suspension dans l’eau de ballast ou les masses d’eau côtières afin de respecter les exigences réglementaires de protection de l’environnement.

Dans ces scénarios d’application, la haute stabilité du capteur et sa capacité d’intégration du protocole Modbus aident les utilisateurs à construire des réseaux efficaces et intelligents de monitoring de la qualité de l’eau.

Guide d’installation et de câblage

Lors de l’installation, adopter une installation submergée avec interface 3/4 NPT. Assurez-vous que le capteur est à au moins 5 cm de la paroi latérale et à au moins 10 cm du fond pour éviter que les réflexions de la paroi ou du fond n’interfèrent avec la mesure. Placez le capteur verticalement dans la masse d’eau avec l’extrémité avant maintenue propre et exempte de bulles d’air.

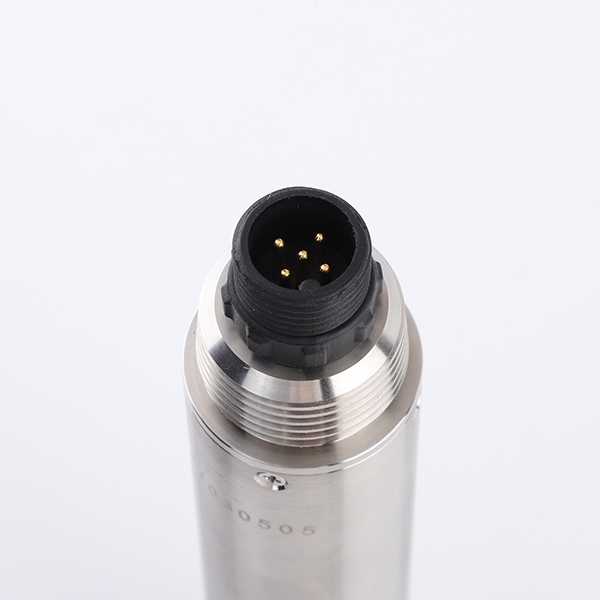

Connexion électrique : Utilisez un câble à 5 conducteurs avec la définition de câblage suivante :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Terre (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

Après le câblage, veuillez vérifier soigneusement la séquence pour éviter une mise sous tension incorrecte. Tous les points de câblage doivent subir un traitement étanche. Les câbles de l’utilisateur doivent avoir une certaine résistance à la corrosion. En fonctionnement normal, le câble ne doit pas être tendu pour éviter une rupture interne.

FAQ

Q1 : Le NBL-TSS-408-S est-il adapté aux eaux de mer ou aux masses d’eau à haute salinité ?

R : Oui. La partie mouillée du capteur utilise du matériau en acier inoxydable 316L avec un degré de protection IP68, présentant une bonne résistance à la corrosion, et convient aux environnements d’eau de mer, de ports et d’eaux usées industrielles à haute salinité.

Q2 : Comment effectuer la calibration à deux points du capteur ?

R : La calibration du point zéro utilise une solution sans matières en suspension ou une solution de faible concentration connue (0～200 mg/L), et la calibration de pente utilise une solution de haute concentration connue en matières en suspension (200～2000 mg/L). Maintenez l’extrémité avant du capteur à au moins 10 cm du fond du bécher. Après stabilisation de la valeur pendant 1 minute, terminez la calibration via des commandes Modbus. Faites attention à éviter les bulles d’air à l’extrémité avant.

Q3 : Quels systèmes d’ordinateur hôte le capteur supporte-t-il pour l’intégration ?

R : Support complet du protocole RS-485 Modbus/RTU et peut être directement connecté à la plupart des PLC, DCS, SCADA et diverses plateformes IoT pour réaliser l’acquisition de données en temps réel et le monitoring à distance. La sortie 4-20 mA en option répond aux besoins des systèmes analogiques.

Q4 : Comment la saleté de la fenêtre de mesure affecte-t-elle les lectures ?

R : La propreté de la fenêtre de mesure est critique pour la précision. Il est recommandé de nettoyer régulièrement la surface extérieure avec de l’eau du robinet. Les saletés tenaces peuvent être essuyées avec un chiffon doux trempé dans du détergent ménager. Maintenir la fenêtre propre permet de conserver la stabilité de mesure à long terme.

Q5 : La lumière externe interférera-t-elle avec les résultats de mesure ?

R : Non. La conception de la structure à fibre optique améliore significativement la résistance aux interférences de lumière externe. La source lumineuse LED infrarouge combinée aux algorithmes garantit des données stables et fiables dans les environnements intérieurs/extérieurs et sous différents éclairages.

Q6 : La vitesse de réponse du capteur répond-elle aux exigences du contrôle dynamique des procédés ?

R : Oui. Le capteur adopte la méthode de lumière diffusée avec une réponse rapide et peut refléter en temps réel les changements de concentration en matières en suspension, adapté aux scénarios de traitement des eaux usées et de contrôle des procédés nécessitant un retour rapide.

Q7 : Quelle est la garantie du produit et le service après-vente ?

R : Un service de garantie d’un an est fourni à compter de la date de vente (à l’exclusion d’une utilisation incorrecte). Si des problèmes de connexion ou de câble surviennent, veuillez contacter en temps utile l’équipe de support technique NiuBoL. Nous fournirons une orientation professionnelle.

Q8 : La résolution minimale et la précision peuvent-elles répondre au monitoring des masses d’eau à faible concentration ?

R : La résolution atteint 0,1 mg/L. Dans la plage 0～2000 mg/L, la précision est de ±5 % (selon l’uniformité des boues), couvrant de multiples besoins de monitoring allant des sources d’eau potable à faible concentration au sludge industriel à haute concentration.

Résumé et invitation à la coopération

Le capteur en ligne de matières en suspension NBL-TSS-408-S de NiuBoL fournit une solution professionnelle, stable et facile à intégrer pour le monitoring industriel de la qualité de l’eau TSS avec la méthode de lumière diffusée comme cœur, s’appuyant sur une source lumineuse LED infrarouge, une conception anti-interférence à fibre optique, un matériau robuste en acier inoxydable 316L et un protocole de communication Modbus standardisé. Il améliore non seulement la précision et le temps réel des données de monitoring, mais aide également les projets d’ingénierie à contrôler efficacement les coûts d’exploitation et de maintenance et à renforcer la fiabilité globale du système.

Si vous planifiez des mises à niveau de traitement des eaux usées, des plateformes de monitoring en ligne environnemental ou des projets de contrôle de la qualité de l’eau de procédé industriel, n’hésitez pas à contacter l’équipe technique de NiuBoL. Nous fournirons un support technique détaillé de paramétrage, une consultation de solutions d’intégration, une orientation d’installation sur site et une garantie d’approvisionnement stable pour construire ensemble un système de monitoring de la qualité de l’eau IoT industriel efficace et fiable.

Fiche technique du capteur de matières en suspension dans l’eau NBL-TSS-408-S

NBL-TSS-408-S Suspended Solids Sensor.pdf
