Capteur de turbidité de l'eau NBL-ZS-406-S : Pour la surveillance des usines d'eau potable, principe de la lumière diffusée, RS-4···

Dites adieu à la maintenance manuelle et ne craignez plus les interférences : Capteur de turbidité en ligne autonettoyant NiuBoL

Technologie numérique de mesure de la lumière diffusée : une solution de surveillance en temps réel de haute précision et sans entretien pour les intégrateurs de systèmes

Mesure de la lumière diffusée à 90° : conforme aux normes optiques de qualité industrielle, offrant une résolution ultra-élevée de 0,01 NTU.

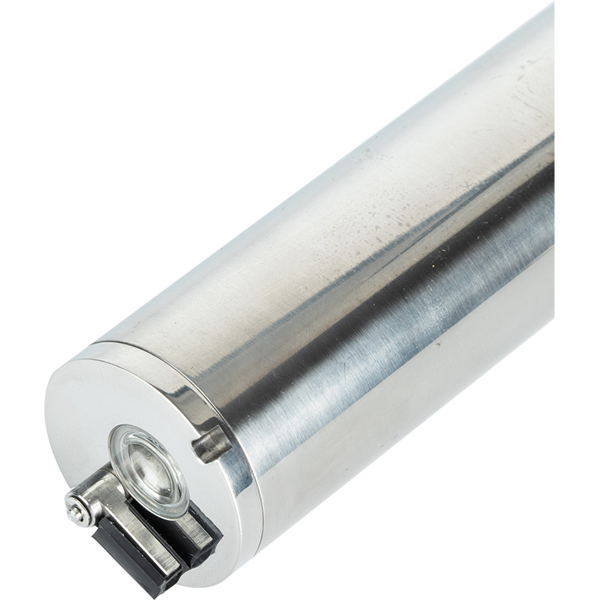

Brosse de nettoyage automatique intégrée : résout complètement le problème de dérive des lectures causée par l'entartrage et le dépôt de film sur la fenêtre optique, réduisant ainsi les coûts d'exploitation et de maintenance.

Architecture intégrée entièrement numérique : la sortie standard RS485 Modbus-RTU prend en charge la transmission longue distance et se connecte facilement aux automates (PLC) ou aux plateformes cloud.

Présentation du produit : Capteur de turbidité en ligne NBL-ZS-406-S

Dans les projets d'intégration de traitement de l'eau et les systèmes de surveillance environnementale, la stabilité de la turbidité détermine souvent le succès ou l'échec de la régulation du processus. Cependant, les capteurs de turbidité traditionnels souffrent souvent de distorsions de données dues à la contamination de la fenêtre optique par les impuretés de l'eau ou aux interférences de la lumière naturelle externe.

Le capteur de turbidité en ligne NiuBoL NBL-ZS-406-S est un instrument intelligent numérique développé pour répondre à ces difficultés sur le terrain. Il adopte le principe éprouvé de la mesure de la lumière diffusée à 90° et est équipé d'une source lumineuse LED infrarouge, capable de pénétrer efficacement les eaux complexes et de résister aux interférences de la lumière parasite ambiante. Plus important encore, il intègre un bras mécanique autonettoyant efficace qui élimine régulièrement les micro-organismes ou les matières en suspension de la surface de la fenêtre de mesure, garantissant que l'équipement maintienne une précision de niveau laboratoire sur des sites isolés et non habités. Pour les intégrateurs de systèmes (SI), cela signifie une fréquence de service après-vente réduite et une meilleure confiance des utilisateurs.

Avantages techniques du capteur de turbidité en ligne NBL-ZS-406-S

1. Structure à fibre optique infrarouge profondément optimiséeLe cœur du NBL-ZS-406-S adopte une structure de fibre optique innovante. Comparée aux sources lumineuses directes traditionnelles, la structure à fibre optique peut contrôler plus précisément l'angle de divergence du faisceau, renforçant considérablement la résistance du capteur aux interférences lumineuses parasites externes. Combiné à la source lumineuse LED infrarouge de 860 nm, il évite efficacement les interférences d'absorption dues à la couleur de l'eau, garantissant une sortie de valeurs de turbidité réelles quel que soit la coloration de l'échantillon d'eau.

2. Mécanisme autonettoyant intelligent (résolution des problèmes d'ingénierie)Dans la surveillance des eaux usées ou des réseaux d'eau secondaires, le phénomène de « dépôt de film » sur la fenêtre optique est la cause principale de défaillance du capteur. NiuBoL a équipé ce modèle d'une brosse de nettoyage automatique robuste. Les utilisateurs peuvent régler la fréquence de nettoyage en fonction de la qualité de l'eau sur site, et le bras mécanique nettoiera régulièrement la fenêtre optique. Cette conception prolonge considérablement le cycle sans maintenance, ce qui est particulièrement adapté aux zones reculées ou aux réseaux de canalisations souterrains difficiles d'accès.

3. Adaptation automatique multi-gamme et compensation de haute précisionLe capteur prend en charge plusieurs sélections de gammes allant de 0-20 NTU à 0-4000 NTU. Il intègre un capteur de température Pt1000 de haute précision qui permet une compensation automatique complète de la température. Le capteur subit un étalonnage non linéaire multipoint avant de quitter l'usine, garantissant des performances de haute précision à ±3 % de la lecture (basse gamme) sur l'ensemble de la plage.

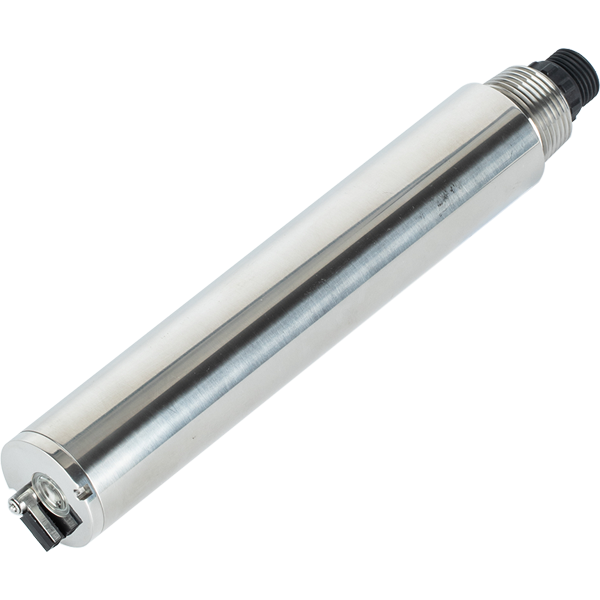

4. Boîtier robuste de qualité industrielleMatériau du boîtier : combinaison d'ABS et d'acier inoxydable 316L, équilibrant résistance structurelle et stabilité chimique. Indice de protection : atteint la norme IP68, peut fonctionner de manière stable pendant de longues périodes jusqu'à 20 mètres de profondeur, sans risque de fuite. Conception à faible consommation d'énergie : consommation ultra-faible de 0,2 W (à 12 V), ce qui le rend excellent pour les stations de surveillance sans fil alimentées par énergie solaire.

Spécifications techniques du capteur de turbidité en ligne NBL-ZS-406-S

Scénarios d'application industrielle du capteur de turbidité en ligne NBL-ZS-406-S

• Surveillance des usines d'eau potable municipales : déployé dans les sections de pré-filtration, post-filtration et d'eau traitée pour garantir que la turbidité de l'eau potable respecte les normes d'hygiène nationales.

• Contrôle des processus en station d'épuration (STEP) : surveillance en temps réel des matières en suspension à la sortie du décanteur secondaire pour détecter à temps les risques de perte de boues et optimiser les processus de dosage.

• Eaux de surface et surveillance environnementale : appliqué aux stations de surveillance des cours d'eau et aux points de rejet pour une alerte précoce des fluctuations de la qualité de l'eau via un réseau RS485.

• Systèmes de refroidissement d'eau industriels : surveillance de la qualité de l'eau dans les tours de refroidissement pour éviter qu'une turbidité excessive ne cause l'entartrage ou la corrosion des échangeurs thermiques.

Guide d'installation et de câblage du capteur de turbidité en ligne NBL-ZS-406-S

Recommandations relatives aux spécifications d'installation

Pour obtenir les meilleurs résultats de mesure, veuillez suivre strictement les exigences de distance physique suivantes lors de l'installation :

• Distance au mur latéral : le capteur doit être à au moins 5 cm de la paroi du récipient ou de la paroi interne du tuyau.

• Distance au fond : l'extrémité avant du capteur doit maintenir au moins 10 cm du fond pour éviter les interférences causées par les sédiments.

• Direction de l'installation : une installation immergée est recommandée ; assurez-vous que la direction du flux d'eau puisse évacuer les grosses particules accumulées, rendant la brosse de nettoyage plus efficace.

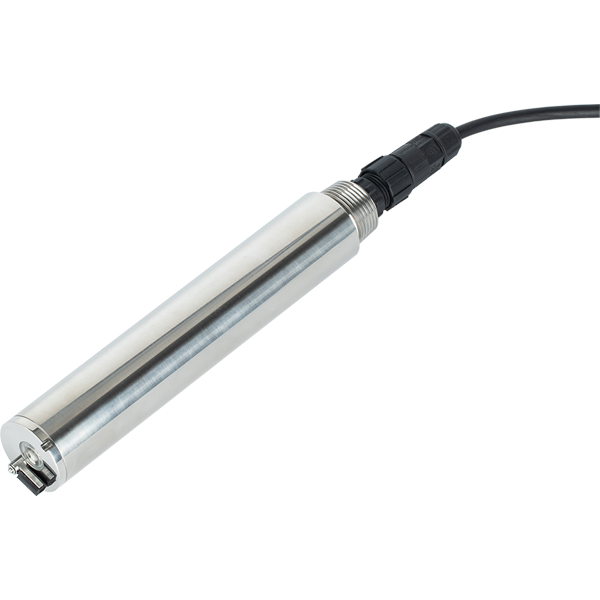

Instructions de connexion électrique

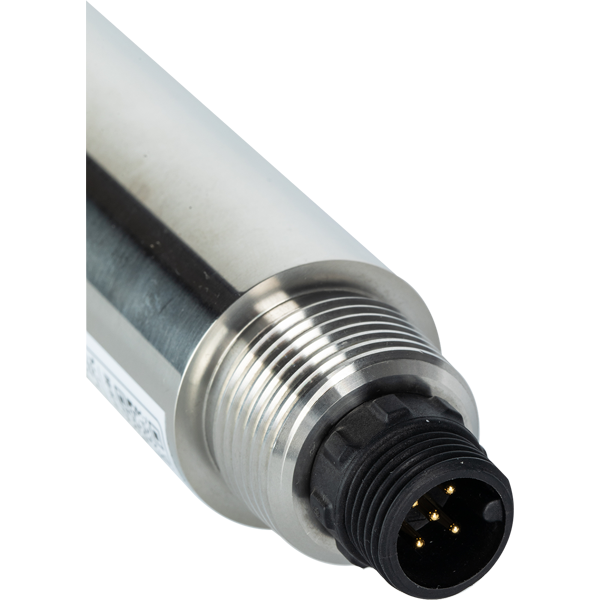

Le NBL-ZS-406-S adopte une définition de signal numérique standard avec un câblage simple et clair :

• Fil rouge : Alimentation positive (12～24V DC)

• Fil noir : Masse (GND)

• Fil bleu : RS485-A

• Fil blanc : RS485-B

Note : Avant la connexion électrique, veuillez confirmer que la tension d'alimentation est comprise entre 12 et 24V. La connexion à haute tension est strictement interdite. Les points de connexion du câblage doivent être encapsulés de manière étanche pour éviter que l'humidité ne s'introduise à l'intérieur du capteur par capillarité.

FAQ (Foire Aux Questions)

Q1 : Quelle est la durée de vie de la brosse de nettoyage du capteur NiuBoL ? Peut-elle être remplacée ?

R : La brosse est fabriquée dans un matériau haute résistance résistant à l'usure et peut fonctionner en continu pendant plus de 12 mois dans des conditions normales. La tête de brosse est une pièce de rechange remplaçable, ce qui est pratique pour les contrats de maintenance.

Q2 : Le capteur peut-il mesurer directement l'eau de mer à haute turbidité ?

R : Oui. Le NBL-ZS-406-S utilise de l'acier inoxydable 316L et de l'ABS, offrant une bonne résistance à la corrosion marine. Cependant, il est recommandé de raccourcir le cycle d'inspection pour prévenir l'accumulation biologique excessive.

Q3 : Ce capteur prend-il en charge la sortie analogique 4-20mA ?

R : La version standard offre une sortie numérique RS485. Si votre système ne prend en charge que les modules analogiques PLC, nous pouvons équiper la fonction de sortie 4-20mA en option en usine.

Q4 : Pourquoi la valeur mesurée du capteur fluctue-t-elle fréquemment ?

R : Cela est généralement dû à deux raisons : premièrement, la présence de bulles d'air (la lumière diffusée y est très sensible) ; deuxièmement, le capteur est trop proche d'une paroi provoquant des réflexions. Il est conseillé d'ajuster l'angle ou d'ajouter un dispositif de désaération.

Q5 : Quels sont les avantages des capteurs numériques ?

R : Les capteurs numériques (RS485) ont une meilleure capacité anti-interférence que les analogiques et peuvent transmettre sur de plus longues distances (jusqu'à 1000 m). Ils permettent aussi de lire l'état du capteur et de modifier les pentes d'étalonnage à distance.

Q6 : Comment effectuer l'étalonnage sur site ?

R : Vous devez préparer de l'eau de turbidité nulle (eau désionisée) et une solution étalon de Formazine. Utilisez le logiciel fourni par NiuBoL ou écrivez les valeurs de point zéro et de pente via les commandes Modbus.

Q7 : L'indice de protection atteint-il vraiment IP68 ?

R : Oui. Notre processus d'encapsulation a passé des tests de vieillissement par immersion sous pression de 72 heures, garantissant aucune infiltration d'eau sous pression statique jusqu'à 20 mètres.

Q8 : Peut-il être utilisé dans des régions froides à basse température ?

R : La température de fonctionnement nominale est de 0 à 60℃. Tant que le corps d'eau ne gèle pas, le capteur fonctionne normalement. Si la température ambiante descend sous -5℃ lors du stockage, il est recommandé de vidanger l'eau pour protéger les circuits internes.

Résumé de l'expert et suggestions d'intégration

Le capteur de turbidité en ligne NiuBoL NBL-ZS-406-S est devenu la référence pour de nombreux projets grâce à sa conception autonettoyante unique et sa stabilité numérique. Son concept « installer et utiliser » permet non seulement d'économiser sur les coûts de mise en service mais améliore aussi la satisfaction de l'utilisateur final grâce à sa robustesse.

Si vous recherchez une solution de turbidité économique et nécessitant peu de maintenance pour votre prochain appel d'offres, ou si vous avez besoin de la table des registres Modbus, contactez notre équipe dès maintenant. Nous sommes prêts à vous offrir un support technique compétitif et des solutions d'achat en gros !

Fiche technique du capteur de turbidité en ligne NBL-ZS-406-S
