NBL-ZS-406-A Capteur de turbidité en ligne : Solution de surveillance de la turbidité en ligne de classe industrielle, haute précision et anti-interférence

Dans le traitement de l'eau potable, le traitement des eaux usées et l'eau de process industriel, la turbidité est un indicateur important pour mesurer la clarté de l'eau. Les anomalies de turbidité entraînent souvent une perte de contrôle du processus, un colmatage des filtres ou une décharge non conforme. Le capteur de turbidité en ligne NiuBoL NBL-ZS-406-A adopte le principe de la méthode de la lumière diffusée à 90°. Il émet un faisceau lumineux via une source lumineuse LED infrarouge, mesure l'intensité de la lumière diffusée dans la direction perpendiculaire à la lumière incidente, et fournit des valeurs NTU stables et précises en temps réel après un traitement de linéarisation. Le capteur est facile à installer et à entretenir, avec une forte résistance aux interférences lumineuses externes. Il est particulièrement adapté aux intégrateurs de systèmes et aux entrepreneurs en ingénierie pour construire des systèmes de surveillance de la qualité de l'eau en ligne fiables, résolvant efficacement les points critiques du secteur tels que la réponse lente, la sensibilité aux interférences lumineuses et l'intégration complexe des instruments de turbidité traditionnels.

Avantages clés

• Forte anti-interférence et haute stabilité : La structure en fibre optique combinée à une source lumineuse LED infrarouge résiste efficacement aux interférences lumineuses externes, avec un capteur de température intégré, une faible dérive et un fonctionnement stable à long terme.

• Haute précision et couverture multi-gamme : Propose trois gammes : 0～20,00 NTU, 0～200,0 NTU, 0～1000,0 NTU, avec une résolution minimale de 0,01 NTU, répondant aux besoins complets allant de l'eau potable aux eaux usées à haute turbidité.

• Intégration facile et protection stricte : Supporte nativement le protocole RS-485 Modbus/RTU, sortie 4-20 mA en option, indice de protection IP68, supporte une immersion jusqu'à 20 mètres de profondeur, adapté à divers sites industriels.

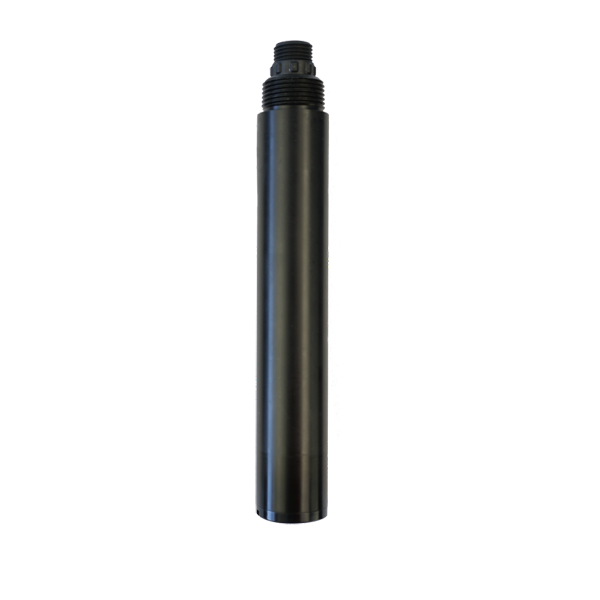

Présentation du produit : Capteur de turbidité en ligne NiuBoL NBL-ZS-406-A

Le capteur de turbidité en ligne NiuBoL NBL-ZS-406-A est un dispositif de surveillance de la turbidité en ligne intégré de qualité industrielle, conçu selon le principe de mesure par lumière diffusée à 90°. Lorsque le faisceau lumineux pénètre dans l'échantillon d'eau, les substances troubles présentes dans l'eau provoquent une diffusion de la lumière. Le capteur détecte l'intensité de la lumière diffusée dans la direction verticale, la compare aux valeurs d'étalonnage internes et affiche la valeur de turbidité finale après un processus de linéarisation.

Le capteur ne nécessite aucune consommation de réactifs, présente un temps de réponse T90 < 30s et une sortie de données stable. Il est largement adapté aux projets d'ingénierie nécessitant une surveillance continue et en temps réel de la turbidité de l'eau. Pour les intégrateurs de systèmes, le protocole Modbus standardisé permet une connexion directe aux plateformes PLC, DCS ou IoT existantes pour une collecte de données et une surveillance à distance fluides. Pour les entrepreneurs en ingénierie, il réduit considérablement la difficulté de construction sur site et les coûts de maintenance ultérieurs, garantissant que le système de surveillance fonctionne de manière stable et durable dans des conditions de qualité d'eau complexes. Le produit a subi des tests de vieillissement de 72 heures et une inspection de qualité stricte, offrant une haute fiabilité dès la sortie d'usine.

Principaux avantages techniques du capteur de turbidité en ligne NBL-ZS-406-A

1. Technologie avancée de mesure par lumière diffusée à 90°Le capteur utilise une source lumineuse LED infrarouge d'une grande stabilité et d'une longue durée de vie. La structure en fibre optique améliore considérablement la résistance aux interférences lumineuses externes. Le capteur de température Pt1000 intégré permet une compensation automatique de la température pour garantir que les résultats de mesure ne soient pas affectés par les fluctuations de la température ambiante. Le principe de la lumière diffusée à 90° est conforme aux normes internationales et présente une sensibilité extrêmement élevée aux particules fines dans l'eau.

2. Conception de protection matérielle fiableLe matériau du boîtier utilise du plastique technique POM+ABS, léger et résistant à la corrosion, adapté à une immersion prolongée dans divers plans d'eau. Indice de protection IP68, supporte une immersion maximale de 20 mètres de profondeur, et peut fonctionner de manière stable dans des environnements sous-marins difficiles. La méthode d'installation est de type immergé, avec une interface filetée 3/4NPT, pratique et flexible. Câble standard de 5 mètres, supporte la personnalisation de longueurs supérieures pour répondre aux différentes exigences de câblage sur site.

3. Communication intelligente et intégration à basse consommationSupporte le protocole RS-485 Modbus/RTU, avec une communication stable et fiable, facile à intégrer de manière transparente avec divers systèmes informatiques hôtes. La sortie analogique 4-20 mA en option répond aux besoins de différents systèmes de contrôle. La consommation d'énergie n'est que de 0,2W@12V, et cette conception basse consommation est particulièrement adaptée aux stations de surveillance distribuées ou distantes.

4. Maintenance et étalonnage pratiquesUtilise une méthode d'étalonnage en deux points (zéro + pente), opération simple. L'étalonnage du point zéro utilise un liquide à turbidité nulle, et l'étalonnage de la pente utilise une solution de turbidité standard. Une fois que la valeur est stabilisée pendant 3 à 5 minutes, l'étalonnage est finalisé via des commandes Modbus. Il est recommandé de vérifier régulièrement la propreté de la fenêtre de mesure et de la nettoyer avec de l'eau du robinet ou un chiffon doux avec du détergent pour maintenir une performance de mesure optimale.

Ces caractéristiques techniques permettent au NBL-ZS-406-A d'exceller lors d'opérations de longue durée et d'améliorer considérablement la fiabilité de l'ingénierie et la précision des données du système de surveillance de la qualité de l'eau.

Spécifications techniques du capteur de turbidité en ligne NBL-ZS-406-A

Note : Le connecteur du capteur est un connecteur mâle étanche M16-5-core, et le câble est un fil blindé torsadé à 5 conducteurs.

Scénarios d'application du capteur de turbidité en ligne NBL-ZS-406-A

1. Usines d'eau potable et traitement de l'eau : Surveillance en temps réel de la turbidité en sortie de filtre et dans le réservoir d'eau claire pour garantir que la qualité de l'eau en usine répond aux normes nationales d'eau potable.

2. Stations de traitement des eaux usées municipales : Surveillance de la turbidité dans les bassins biochimiques, les bassins de sédimentation et les sorties pour optimiser les paramètres du processus et garantir une décharge conforme.

3. Systèmes de traitement des eaux usées industrielles : Adapté à la surveillance de la turbidité en ligne dans les eaux usées des industries chimiques, papetières, alimentaires, pharmaceutiques et autres pour prévenir le dépassement des solides en suspension.

4. Surveillance des eaux de surface et environnementales : Utilisé pour la surveillance continue de la turbidité dans les masses d'eau naturelles telles que les rivières, les lacs et les réservoirs pour soutenir l'évaluation de la qualité environnementale et l'alerte précoce de pollution.

5. Système d'eau de refroidissement circulant : Surveillance de la turbidité dans les tours de refroidissement et l'eau circulante pour détecter rapidement la pollution et protéger les équipements d'échange thermique.

6. Piscines et entretien des plans d'eau paysagers : Contrôle en temps réel de la clarté de l'eau pour garantir la sécurité de la qualité de l'eau et l'effet visuel.

Guide d'installation et de câblage

Lors de l'installation, adoptez une installation immergée avec une interface filetée 3/4NPT. Assurez-vous que le capteur est à au moins 5 cm de la paroi latérale et à au moins 10 cm du fond pour éviter les interférences de réflexion de la paroi ou du fond sur la mesure. Placez le capteur verticalement dans la masse d'eau avec la face d'extrémité de mesure maintenue propre.

Connexion électrique : Utilisez un câble blindé torsadé à 5 conducteurs avec la définition de câblage suivante :

• Fil rouge : Alimentation positive (12～24V DC)

• Fil noir : Masse (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

• Fil jaune : Sortie de courant 4-20 mA (optionnel, laisser flottant si non utilisé)

Avant la mise sous tension, veuillez vérifier soigneusement la séquence de câblage. Tous les points de câblage doivent subir un traitement imperméable. Les câbles utilisateur doivent avoir une certaine résistance à la corrosion. Pendant le fonctionnement normal, le câble ne doit pas être tendu pour éviter une rupture interne.

FAQ

Q1 : Quelles options de gamme le NBL-ZS-406-A supporte-t-il ?

R : Le capteur propose trois gammes : 0～20,00 NTU, 0～200,0 NTU et 0～1000,0 NTU, qui peuvent être sélectionnées de manière flexible selon la plage de turbidité réelle de l'eau pour couvrir les besoins des applications, de l'eau potable à ultra-basse turbidité aux eaux usées à haute turbidité.

Q2 : La lumière externe interférera-t-elle avec les résultats de mesure ?

R : Non. La conception de la structure en fibre optique améliore considérablement la résistance aux interférences lumineuses externes. La source lumineuse LED infrarouge combinée aux algorithmes garantit des données stables et fiables sous différentes conditions d'éclairage.

Q3 : Comment effectuer l'étalonnage en deux points du capteur ?

R : L'étalonnage du point zéro utilise un liquide à turbidité nulle, et l'étalonnage de la pente utilise une solution de turbidité standard. Maintenez la face d'extrémité de mesure du capteur à au moins 10 cm du fond du bécher. Une fois la valeur stabilisée pendant 3 à 5 minutes, terminez l'étalonnage via les commandes Modbus.

Q4 : Le capteur supporte-t-il l'intégration avec les systèmes PLC et SCADA ?

R : Entièrement supporté. Le protocole RS-485 Modbus/RTU intégré permet une connexion directe à la plupart des plateformes PLC, DCS, SCADA et IoT. La sortie 4-20 mA optionnelle répond aux besoins des systèmes analogiques.

Q5 : La fenêtre de mesure nécessite-t-elle un nettoyage fréquent ?

R : La propreté de la fenêtre de mesure a un impact significatif sur la précision. Il est recommandé d'essuyer régulièrement avec de l'eau du robinet ou un chiffon doux avec une petite quantité de détergent ménager pour maintenir une mesure stable à long terme.

Q6 : Le capteur peut-il fonctionner normalement dans l'eau de mer ou des environnements à haute salinité ?

R : Le boîtier utilise du plastique technique POM+ABS avec un indice de protection IP68, offrant une bonne résistance à la corrosion, et est adapté à l'eau de mer, aux ports et à divers environnements d'eaux usées industrielles.

Q7 : Qu'en est-il de la garantie du produit et du service après-vente ?

R : Un service de garantie d'un an est fourni à partir de la date de vente (hors utilisation inappropriée). En cas de problèmes de connexion, de défaillances de câble ou d'autres questions techniques, veuillez contacter l'équipe de support technique NiuBoL en temps utile.

Q8 : Le temps de réponse du capteur peut-il répondre aux exigences de surveillance en temps réel ?

R : Oui. Le temps de réponse T90 est inférieur à 30 secondes, permettant de refléter rapidement les changements de turbidité de l'eau, adapté au contrôle de processus nécessitant une réponse dynamique.

Résumé et invitation à la coopération

Le capteur de turbidité de la qualité de l'eau NiuBoL NBL-ZS-406-A fournit une solution professionnelle, stable et facile à intégrer pour la surveillance en ligne de la turbidité de l'eau industrielle et municipale, avec la méthode de la lumière diffusée à 90° comme cœur, s'appuyant sur une structure anti-interférence en fibre optique, une source lumineuse LED infrarouge haute stabilité, une protection stricte IP68 et un protocole de communication Modbus standardisé. Il améliore non seulement la précision et la performance en temps réel des données de surveillance, mais aide également les projets d'ingénierie à réduire efficacement les coûts d'exploitation et de maintenance et à renforcer la fiabilité globale du système.

Si vous planifiez la rénovation d'une usine d'eau du robinet, une mise à niveau du traitement des eaux usées, une plateforme de surveillance environnementale en ligne ou des projets de contrôle de la qualité de l'eau de processus industriel, n'hésitez pas à contacter l'équipe technique de NiuBoL. Nous pouvons fournir des documents techniques détaillés, des conseils en solutions d'intégration, des conseils d'installation sur site et une assurance d'approvisionnement stable. Contactez-nous immédiatement pour obtenir le manuel complet du produit ou pour demander un test de prototype, et travaillez avec NiuBoL pour construire un système de surveillance de la qualité de l'eau IoT industriel efficace et fiable, faisant de la surveillance précise de la turbidité la base solide de vos projets d'ingénierie.
