Capteur de dureté totale en ligne NBL-WQ-TH-4S RS485 Modbus-RTU : Surveillance de l'eau d'appoint pour chaudières industrielles

Surveillance en temps réel de la concentration en calcium et magnésium, garantissant la sécurité du traitement de l'eau industrielle : Solution de surveillance de la dureté totale numérique NiuBoL

Technologie d'électrode brevetée qui brise le goulot d'étranglement de la durée de vie, réalisant une analyse automatisée de la dureté efficace, économique et précise

Électrode sélective d'ions brevetée : Basée sur un pont salin microporeux et une conception de suintement sous pression, le système de référence est extrêmement stable, prolongeant considérablement la durée de vie du capteur.

Sortie numérique haute précision : Support natif du protocole RS485 Modbus-RTU, connexion transparente aux systèmes PLC et DCS avec une forte capacité anti-interférence.

Conception d'adaptation complète à l'environnement : Protection IP68 de haut niveau avec compensation automatique de température intégrée (Pt1000), garantissant des lectures cohérentes dans des environnements industriels complexes.

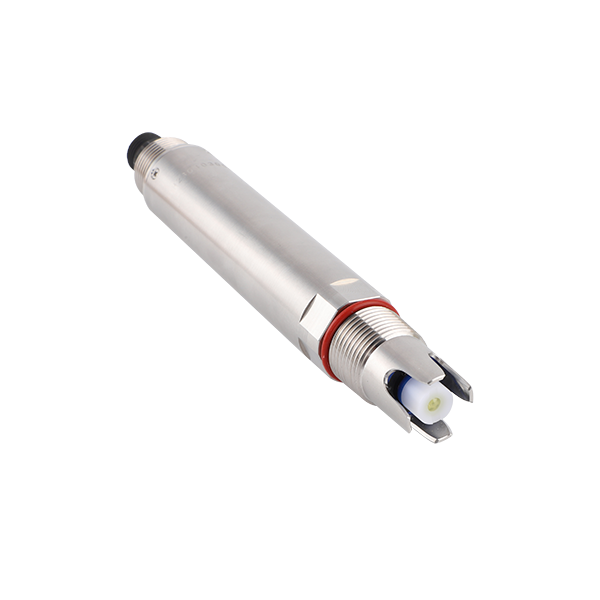

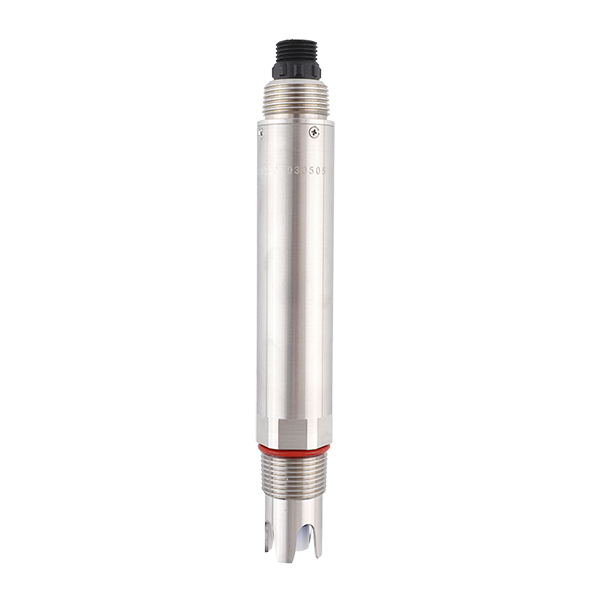

Présentation du produit : Capteur en ligne de dureté totale NBL-WQ-TH-4S

Dans le fonctionnement des chaudières industrielles, la protection des membranes d'osmose inverse et la gestion de l'eau de refroidissement en circulation, les fluctuations de la dureté totale (Total Hardness) sont la cause principale de l'entartrage des équipements, de la diminution de l'efficacité des échanges thermiques et même des accidents de sécurité. Bien que les méthodes traditionnelles de titrage en laboratoire soient précises, elles ne peuvent pas fournir une réponse en temps réel, tandis que les électrodes industrielles conventionnelles font souvent face au dilemme d'une durée de vie courte et d'un important dérive des données.

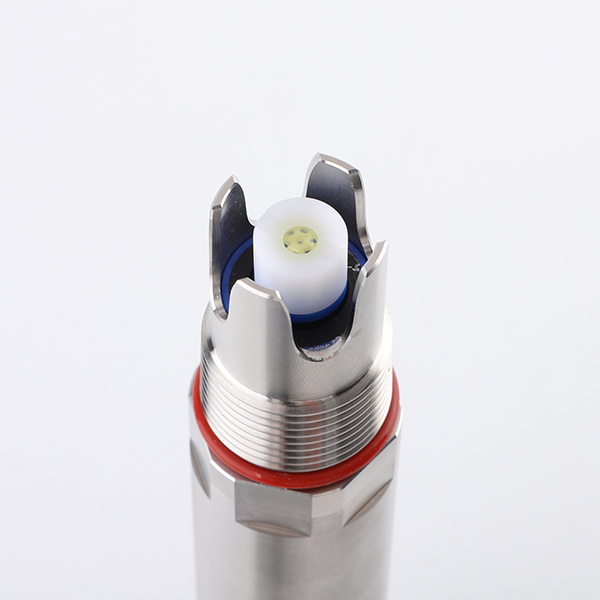

Le capteur en ligne de dureté totale NiuBoL NBL-WQ-TH-4S de type séparé adopte une technologie brevetée d'électrode sélective au calcium et magnésium basée sur une membrane PVC. Sa conception unique permet à la solution de référence interne de suinter en quantités infimes sous pression, empêchant efficacement l'empoisonnement de l'électrode et le colmatage du pont salin. Ce capteur fournit non seulement aux intégrateurs de systèmes des données précises avec une résolution de 0,1 mg/L, mais transforme également l'analyse chimique complexe en un flux de données industrielles facile à gérer grâce à l'intégration numérique. C'est un composant idéal pour le contrôle automatisé de la qualité de l'eau industrielle.

Avantages techniques du capteur en ligne de dureté totale NBL-WQ-TH-4S

1. Structure d'électrode brevetée : La pierre angulaire de la stabilité à long terme
   La compétitivité principale du NBL-WQ-TH-4S réside dans son système d'électrode sélective au calcium et magnésium breveté. Contrairement aux électrodes industrielles ordinaires, sa solution de référence interne suinte lentement à travers un pont salin microporeux sous une pression d'au moins 100 kPa. Ce mécanisme de micro-suintement actif garantit un potentiel de jonction d'électrode hautement stable, résistant efficacement à la pollution par permeation de l'échantillon d'eau externe, même dans des conduites sous pression, faisant ainsi que la durée de vie de l'électrode dépasse largement celle des produits similaires sur le marché.

2. Intégration numérique : RS485 et protocole Modbus
   En réponse aux besoins de l'IoT industriel moderne, NiuBoL intègre des circuits de conditionnement de signal complexes à l'intérieur du capteur. Il délivre directement des signaux RS485 numérisés en utilisant le protocole universel Modbus-RTU. Cela signifie non seulement que la distance de transmission du signal peut atteindre plusieurs kilomètres sans atténuation, mais aussi qu'il élimine le coût des émetteurs coûteux, permettant aux entrepreneurs en ingénierie de le connecter rapidement à des ordinateurs de contrôle industriel, des enregistreurs sans papier ou des écrans tactiles.

3. Compensation automatique précise de température (ATC)
   La mesure de la dureté de l'eau est fortement influencée par les variations de température. Le NBL-WQ-TH-4S intègre un capteur de température Pt1000 de haute précision qui détecte la température de l'eau en temps réel et effectue une compensation algorithmique. Que ce soit dans l'eau de circulation à haute température en été ou dans le monitoring de l'eau d'appoint en hiver, le capteur peut automatiquement verrouiller la véritable valeur de concentration en CaCO₃ avec un temps de réponse T90 inférieur à 60 secondes.

4. Encapsulation industrielle robuste et protection

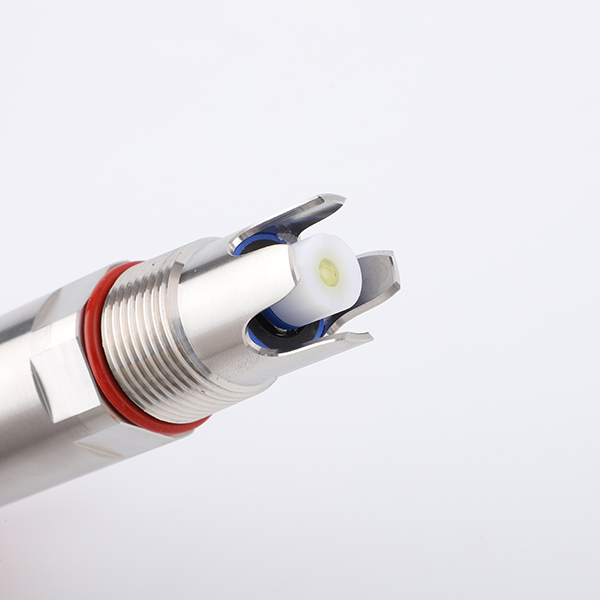

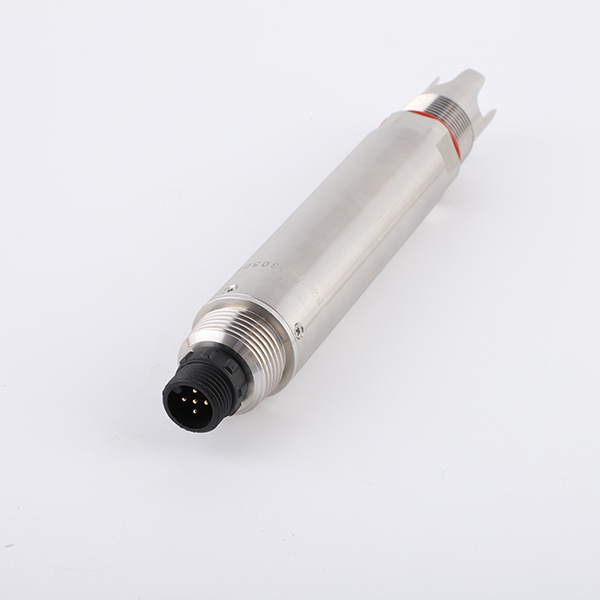

   Diversification des matériaux : Deux options sont proposées — POM/ABS (Type A) et POM/acier inoxydable 316L (Type S) — pour s'adapter aux environnements allant de l'eau de surface ordinaire aux eaux usées industrielles avec une certaine corrosivité.
   Haut degré de protection : Atteint le degré IP68, supporte l'installation en eau profonde et les environnements sous pression de tuyauterie (≤0,2 MPa), répondant pleinement aux exigences strictes des sites extérieurs et industriels.

Spécifications techniques du capteur en ligne de dureté totale NBL-WQ-TH-4S

Scénarios d'application du capteur en ligne de dureté totale NBL-WQ-TH-4S

• Surveillance de l'eau d'appoint des chaudières industrielles : Surveillance en temps réel de la dureté totale dans les étapes de traitement de l'eau adoucie pour empêcher l'eau dure insuffisamment traitée d'entrer dans la chaudière et de causer de l'entartrage, améliorant considérablement l'efficacité thermique et réduisant la fréquence de maintenance.

• Prétraitement des systèmes d'osmose inverse (RO) : Surveillance en temps réel de la dureté de l'eau d'entrée pour fournir une base numérique au dosage des inhibiteurs d'entartrage et prolonger efficacement la durée de vie des membranes d'osmose inverse.

• Contrôle de la qualité de l'eau de refroidissement en circulation : Surveillance de la concentration en ions calcium et magnésium dans l'eau de circulation des tours de refroidissement pour prévenir le colmatage des tuyauteries dû à une dureté trop élevée causée par l'évaporation de l'eau.

• Projets de surveillance environnementale et de traitement de l'eau : Utilisé comme module numérique de surveillance de la qualité de l'eau dans les stations de traitement des eaux usées et les stations de surveillance des eaux de surface pour garantir que l'effluent respecte les normes de réutilisation pour des industries spécifiques.

Guide d'installation et de câblage du capteur en ligne de dureté totale NBL-WQ-TH-4S

Recommandations pour l'installation physique

Pour garantir la circulation normale de la solution de référence interne et l'élimination automatique des bulles d'air, veuillez respecter strictement les exigences d'installation physique suivantes :

• Pas d'inversion : Le capteur ne doit jamais être installé à l'horizontale ou inversé.

• Angle d'inclinaison : Doit maintenir une inclinaison d'au moins 15° lors de l'installation.

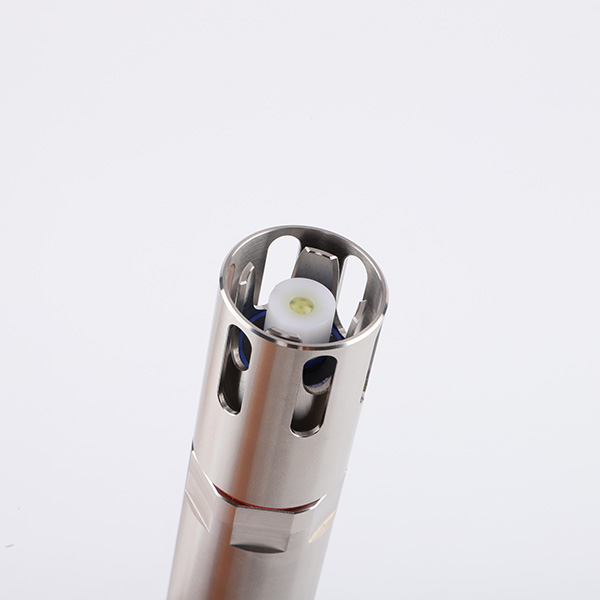

• Choix de la position : Assurez-vous que la surface sensible de l'électrode soit complètement immergée dans l'eau mesurée et située dans une zone à écoulement stable sans impact mécanique sévère.

Instructions de connexion électrique

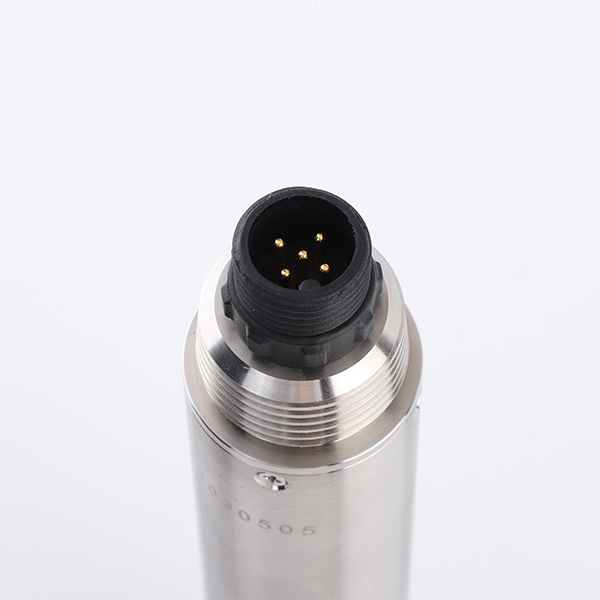

Le NBL-WQ-TH-4S utilise un câble torsadé blindé à 5 conducteurs pour offrir d'excellentes performances anti-interférences électromagnétiques :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Alimentation négative (GND)

• Fil bleu : RS485-A

• Fil blanc : RS485-B

• Fil jaune : Sortie de courant (fonction optionnelle ; isoler et laisser flottant si non activée)

Conseil d'ingénierie : En raison de l'environnement humide des sites industriels, tous les borniers de câblage doivent subir un traitement d'étanchéité imperméable. Avant de mettre sous tension, veuillez vérifier deux fois l'ordre des fils pour éviter une connexion inversée qui endommagerait les composants électroniques de précision.

FAQ

Q1 : Quel est le principe de mesure du capteur de dureté totale NiuBoL ?

R : Il adopte la méthode d'électrode sélective aux ions calcium et magnésium (ISE). Le capteur détecte les variations de potentiel des ions calcium et magnésium dans l'eau à travers la membrane PVC et les convertit en concentration de dureté totale. Il présente les avantages d'une réponse rapide et d'aucun besoin de réactifs chimiques.

Q2 : Pourquoi le capteur nécessite-t-il un traitement d'activation de 48 heures ?

R : Lorsqu'il est stocké au sec, la membrane sensible en PVC de l'électrode est dans un état inactif. Avant la première utilisation, il doit être alimenté et trempé dans de l'eau du robinet pendant 48 heures pour humidifier complètement la membrane et atteindre l'équilibre d'échange ionique, garantissant la précision des lectures.

Q3 : Le capteur nécessite-t-il une maintenance fréquente ?

R : La maintenance est très faible. Il suffit de vérifier régulièrement s'il y a un film ou des sédiments sur l'extrémité de mesure et de rincer à l'eau distillée. En cas de déviation de mesure, il suffit d'effectuer une simple calibration en deux points selon les instructions de l'annexe.

Q4 : Quelle est la durée de vie de l'électrode ?

R : L'électrode principale de ce produit est un consommable. Grâce à la technologie brevetée de suintement par pont salin microporeux, la durée de vie de l'électrode en usage normal est généralement bien supérieure à celle des électrodes industrielles ordinaires. Nous offrons une garantie de six mois pour l'électrode.

Q5 : Peut-il mesurer des eaux à haute concentration ou à fort pH acide/basique ?

R : La limite supérieure de la plage du capteur est de 1000 mg/L, et la plage de pH applicable est de 4～10. Dépasser cette plage peut endommager la membrane sensible ou entraîner une défaillance de mesure.

Q6 : Quelles sont les causes d'instabilité des lectures de mesure ?

R : Veuillez vérifier : 1. Si l'installation respecte une inclinaison de 15° (l'accumulation de bulles d'air interfère avec les lectures) ; 2. Si le temps d'activation est suffisant ; 3. S'il y a de l'humidité ou un mauvais contact aux points de câblage.

Q7 : Quelle est la distance maximale de transmission du signal RS485 du NBL-WQ-TH-4S ?

R : Avec une paire torsadée blindée de qualité, la distance théorique de transmission RS485 peut atteindre 1200 mètres, ce qui est très adapté au monitoring centralisé dans les grandes usines.

Q8 : En cas de défaillance de l'électrode, faut-il remplacer tout le capteur ?

R : Non. Le capteur adopte une conception de type séparé. Lorsque la durée de vie de l'électrode est épuisée, seule la partie avant de l'électrode doit être remplacée, ce qui est non seulement écologique mais permet également d'économiser considérablement les coûts de maintenance ultérieure.

Synthèse experte et suggestions d'intégration pour l'ingénierie

Le capteur en ligne de dureté totale NiuBoL NBL-WQ-TH-4S est un excellent choix dans le domaine du monitoring de la qualité de l'eau industrielle qui équilibre haute performance et économie. Grâce à la technologie brevetée de suintement sous pression, il résout avec succès le problème des électrodes sélectives d'ions facilement « empoisonnées » sur les sites industriels.

Si vous concevez un système de dosage automatisé ou une plateforme d'alerte pour l'eau de chaudière, ou si vous avez besoin de comprendre les détails du jeu de commandes Modbus spécifiques, veuillez contacter immédiatement nos experts techniques. Nous ne fournissons pas seulement des capteurs, mais aussi des solutions d'accès IoT industriel réalisables pour aider votre projet à démarrer rapidement et à fonctionner de manière stable pendant longtemps !
