Capteur d'oxygène dissous en ligne par fluorescence NBL-WQ-DO-4S : Pour le traitement des eaux usées et la surveillance en ligne d···

NBL-WQ-DO-4S Capteur en ligne d'oxygène dissous par fluorescence : Une solution de surveillance en ligne d'oxygène dissous de qualité industrielle sans consommation et à haute stabilité

Dans les procédés de traitement des eaux usées, de traitement de l'eau industrielle et d'aquaculture, la concentration en oxygène dissous (DO) est un paramètre clé de contrôle des processus. Les capteurs électrochimiques traditionnels d'oxygène dissous sont sujets à la polarisation, nécessitent un remplacement fréquent de l'électrolyte, sont fortement influencés par le débit et présentent des coûts de maintenance élevés. Le capteur en ligne d'oxygène dissous par fluorescence NiuBoL NBL-WQ-DO-4S est basé sur le principe d'extinction de fluorescence. Il détecte les variations de durée de vie de la fluorescence à la surface de la tête de membrane fluorescente, combinées à une compensation de température et de salinité, et délivre en temps réel des valeurs précises de concentration en oxygène dissous. Le capteur ne consomme pas d'oxygène, n'est pas affecté par le débit, présente une forte résistance aux interférences chimiques, est facile à installer et à entretenir, et est particulièrement adapté aux intégrateurs de systèmes et aux entrepreneurs en ingénierie pour construire des systèmes de surveillance en ligne de la qualité de l'eau stables à long terme et hautement fiables, résolvant efficacement les points douloureux de l'industrie liés à la maintenance fréquente, au grand dérive et à l'intégration complexe des capteurs DO traditionnels.

Avantages principaux

• Sans maintenance et haute stabilité : Aucun électrolyte requis, aucune consommation d'oxygène, durée de vie de la tête de membrane fluorescente jusqu'à 1 an, faible dérive, réponse rapide, mesure précise et fiable à long terme.

• Forte anti-interférence et compensation précise : Capteur de température intégré réalisant une compensation automatique de température, supporte le réglage des paramètres de compensation de salinité, et n'est pas affecté par des substances chimiques telles que les sulfures.

• Intégration facile et protection fiable : Support natif du protocole RS-485 Modbus/RTU, sortie 4-20 mA en option, degré de protection IP68, boîtier en acier inoxydable 316L, adapté aux environnements industriels difficiles.

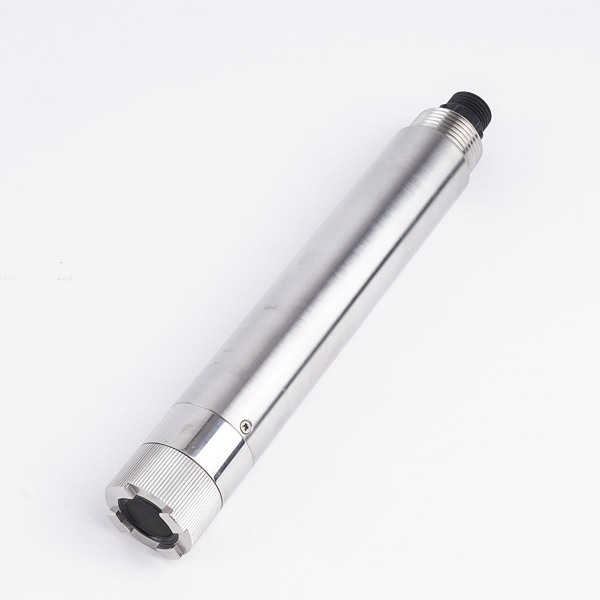

Présentation du produit : Capteur en ligne d'oxygène dissous par fluorescence NBL-WQ-DO-4S

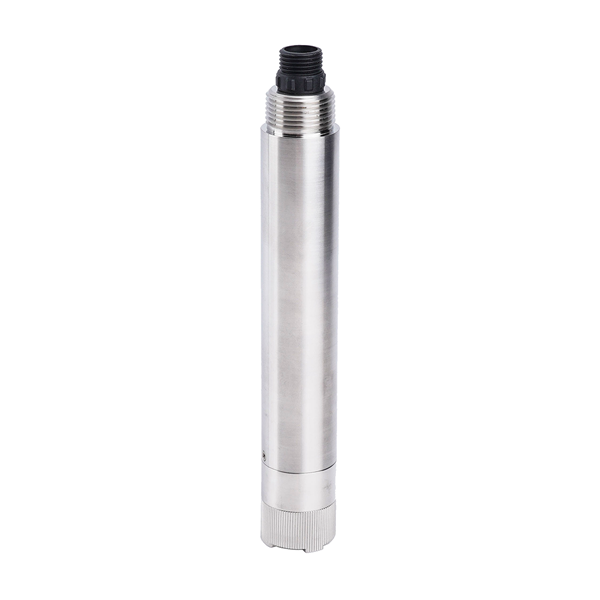

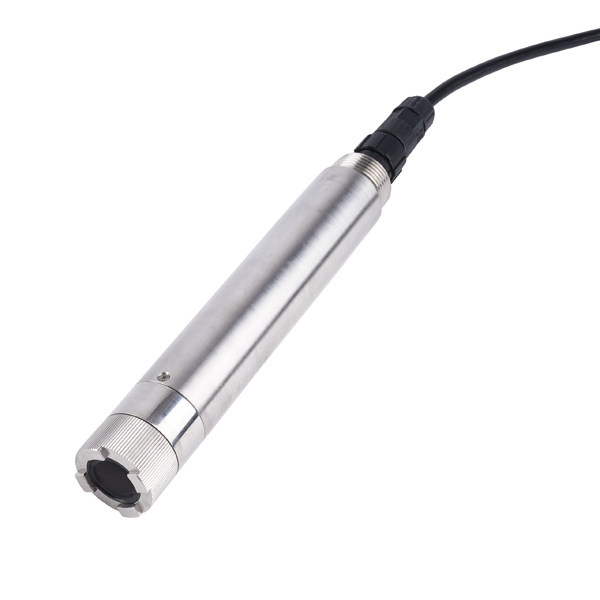

Le capteur en ligne d'oxygène dissous par fluorescence NiuBoL NBL-WQ-DO-4S est un dispositif de surveillance intégré de qualité industrielle conçu selon le principe physique d'extinction de fluorescence. Lorsque la lumière d'excitation illumine la surface de la tête de membrane fluorescente, le matériau fluorescent est excité et émet de la fluorescence. La concentration en molécules d'oxygène affecte le temps de décroissance de la fluorescence. En détectant la différence de phase entre la fluorescence et la lumière d'excitation, en la comparant à la courbe d'étalonnage interne et en combinant la compensation de température et de salinité, la valeur finale de concentration en oxygène dissous est délivrée.

Le capteur ne nécessite ni électrolyte ni consommation d'oxygène, offre une réponse rapide et un faible dérive, réduisant considérablement les coûts de maintenance et la fréquence de remplacement. Pour les intégrateurs de systèmes, le protocole Modbus standardisé permet une connexion directe aux PLC, DCS ou plateformes IoT pour une collecte de données transparente et une surveillance à distance. Pour les entrepreneurs en ingénierie, il simplifie grandement l'installation sur site et les travaux d'exploitation et de maintenance à long terme, garantissant que le système de surveillance fonctionne de manière stable dans des conditions de qualité de l'eau complexes. Le produit a subi un test de vieillissement de 72 heures et un contrôle qualité strict, et présente une haute fiabilité à la sortie d'usine.

Avantages techniques clés du capteur en ligne d'oxygène dissous par fluorescence NBL-WQ-DO-4S

1. Technologie de mesure avancée par extinction de fluorescence
   Le capteur adopte le principe de la méthode par fluorescence, ne consomme pas d'oxygène, n'est pas affecté par la vitesse d'écoulement de l'eau et offre une mesure plus précise. Le capteur de température Pt1000 intégré réalise une compensation automatique de température, et supporte simultanément le réglage flexible des paramètres de compensation de salinité pour garantir une haute précision dans les masses d'eau de différentes salinités. La tête de membrane fluorescente est insensible aux substances chimiques courantes telles que les sulfures, présente une forte capacité anti-interférence, un faible dérive et une réponse rapide.

2. Conception matérielle robuste et durable
   - Matériau du boîtier en acier inoxydable 316L, avec une excellente résistance à la corrosion, adapté aux eaux usées industrielles, à l'eau de mer et à divers milieux corrosifs.
   - Degré de protection IP68, peut fonctionner de manière stable en immersion prolongée sous l'eau.

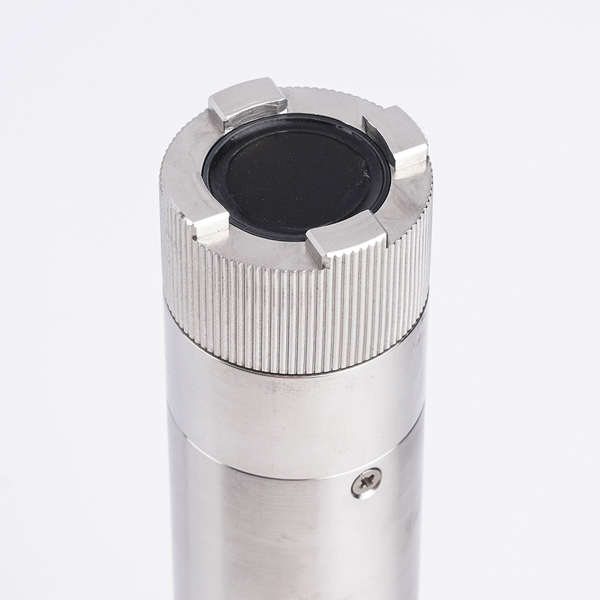

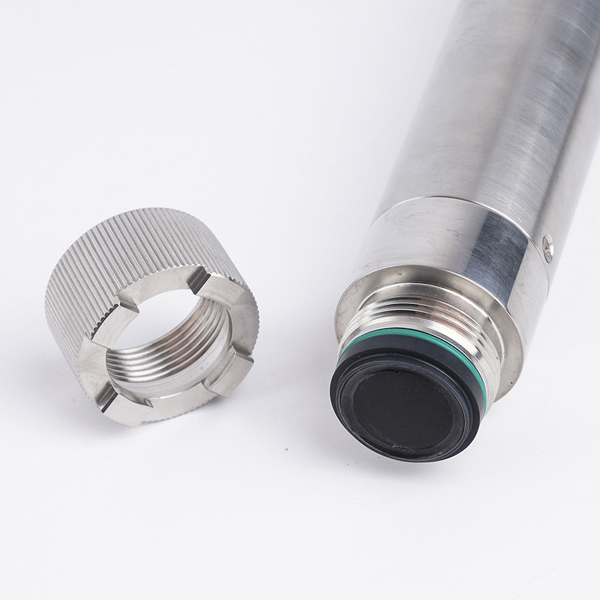

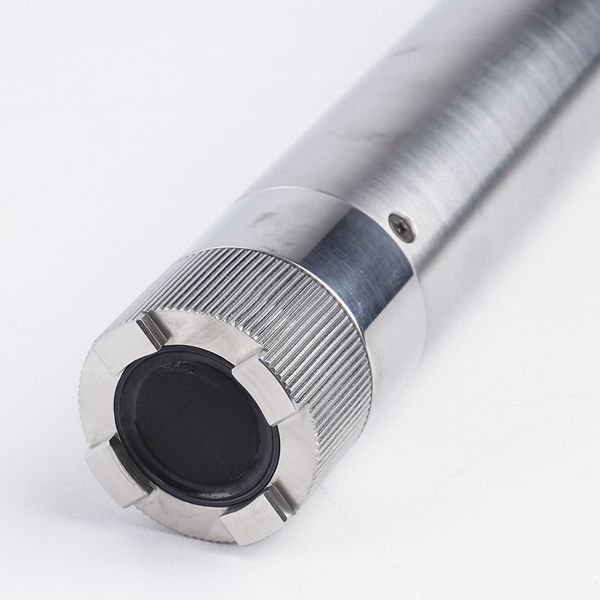

   - La tête de membrane fluorescente est conçue comme une structure facile à remplacer avec une durée de vie normale d'1 an, réduisant considérablement les coûts d'utilisation à long terme.
   - La méthode d'installation est immergée, et l'installation fixe sur site est simple et pratique.

3. Communication intelligente et intégration à faible consommation
   Supporte le protocole RS-485 Modbus/RTU, avec une communication stable et fiable, facile à intégrer de manière transparente avec divers systèmes hôtes. Sortie analogique 4-20 mA en option répond aux besoins de différents systèmes de contrôle. La consommation électrique n'est que de 0,2 W@12 V, et la conception à faible énergie convient aux stations de surveillance distribuées ou distantes. Parallèlement, une conception de circuit anti-interférence est adoptée pour garantir une transmission stable des données.

4. Maintenance et calibration pratiques
   La tête de membrane fluorescente a une faible fréquence de maintenance et ne nécessite qu'un nettoyage de routine tous les 30 jours. Le remplacement de la tête de membrane s'effectue une fois par an. Méthode de calibration en deux points (point zéro + pente). Le point zéro utilise une solution de sulfite de sodium à 5 %, et la pente peut être effectuée dans de l'eau saturée en air ou de l'air saturé en eau. Éviter l'attachement de bulles d'air à la surface de la tête de membrane fluorescente et les dommages mécaniques pour maintenir les performances à long terme.

Ces caractéristiques techniques permettent au NBL-WQ-DO-4S de fonctionner de manière stable pendant une longue période dans des environnements sans surveillance et d'améliorer considérablement la fiabilité technique et l'économie de l'ensemble du système de surveillance de l'oxygène dissous.

Spécifications techniques du capteur en ligne d'oxygène dissous par fluorescence NBL-WQ-DO-4S

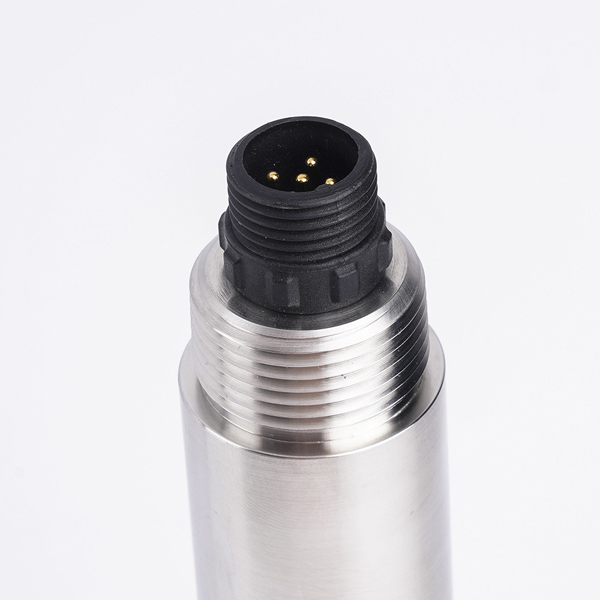

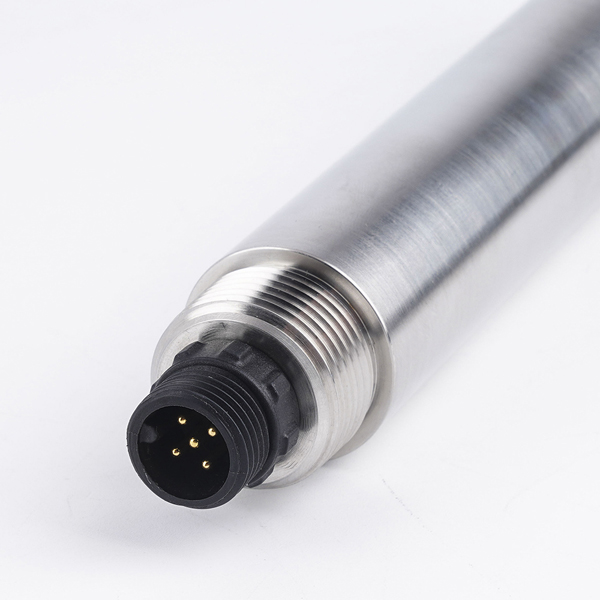

Remarque : Le connecteur du capteur est un connecteur mâle étanche M16 à 5 broches, et le câble est un câble blindé à 5 conducteurs.

Scénarios d'application du capteur en ligne d'oxygène dissous par fluorescence NBL-WQ-DO-4S

1. Stations de traitement des eaux usées municipales : Surveillance en temps réel de la concentration en oxygène dissous dans les bassins d'aération pour optimiser le volume d'aération, réduire la consommation d'énergie et garantir l'effet du traitement.

2. Systèmes de traitement des eaux usées industrielles : Convient aux procédés de traitement des eaux usées dans les industries chimique, pharmaceutique, alimentaire et autres pour contrôler précisément l'oxygène dissous et garantir l'efficacité du traitement biochimique.

3. Aquaculture et fermes aquacoles : Surveillance des niveaux d'oxygène dissous dans les masses d'eau d'élevage pour prévenir les risques d'hypoxie et garantir une croissance saine des organismes cultivés.

4. Corps d'eau environnementaux et surveillance des rivières/lacs : Utilisé pour le monitoring en ligne de l'oxygène dissous dans les eaux de surface et les plans d'eau paysagers pour soutenir l'évaluation de la qualité de l'environnement aquatique.

5. Eau d'alimentation des chaudières et eau de refroidissement industrielle en circulation : Surveillance de la teneur en oxygène dissous pour prévenir la corrosion des équipements et prolonger la durée de vie des équipements.

6. Surveillance de la qualité de l'eau marine et portuaire : Combiné à la résistance à la corrosion du matériau 316L, adapté au monitoring de l'oxygène dissous dans les environnements d'eau de mer.

Guide d'installation et de câblage du capteur en ligne d'oxygène dissous par fluorescence NBL-WQ-DO-4S

Exigences d'installation : Utiliser une installation immergée et immerger le capteur sous la surface du liquide pour fixation. Lors de l'installation, éviter d'impacter ou de rayer la surface de la tête de membrane fluorescente pour empêcher les sédiments de s'attacher au bas de la membrane. Retirer le capuchon de protection en caoutchouc avant utilisation.

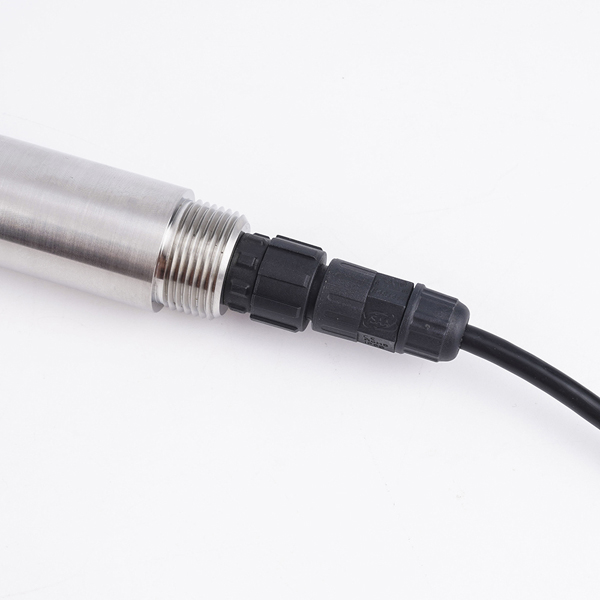

Connexion électrique : Utiliser un câble blindé à 5 conducteurs avec la définition de câblage suivante :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Masse (GND)

• Fil bleu : RS-485 A

• Fil vert : RS-485 B

• Fil jaune : Sortie de courant 4-20 mA (optionnelle, laisser flottant si non utilisée)

Avant de mettre sous tension, veuillez vérifier soigneusement l'ordre des fils. Tous les points de câblage doivent subir un traitement étanche. Les câbles utilisés doivent présenter une certaine résistance à la corrosion. Lors d'une installation normale, le câble ne doit pas être tendu pour éviter une rupture interne.

FAQ

Q1 : Quels sont les principaux avantages du NBL-WQ-DO-4S par rapport aux capteurs électrochimiques traditionnels d'oxygène dissous ?

R : Les capteurs par fluorescence ne nécessitent pas d'électrolyte, ne consomment pas d'oxygène, ne sont pas affectés par le débit, ont une faible fréquence de maintenance, une durée de vie plus longue, un dérive à long terme plus faible et un coût d'utilisation global inférieur.

Q2 : À quelle fréquence faut-il remplacer la tête de membrane fluorescente ?

R : Dans des conditions d'utilisation normales, il est recommandé de remplacer la tête de membrane fluorescente une fois par an. Un nettoyage de routine quotidien n'est requis que tous les 30 jours.

Q3 : Le capteur supporte-t-il la compensation de salinité ?

R : Oui. Il dispose d'une fonction de compensation de salinité intégrée. Les utilisateurs peuvent régler flexiblement les paramètres selon la salinité réelle de l'eau pour garantir la précision de la mesure.

Q4 : Comment effectuer une calibration en deux points du capteur ?

R : La calibration du point zéro utilise une solution de sulfite de sodium à 5 %, et la calibration de la pente peut être réalisée dans de l'eau saturée en air ou de l'air saturé en eau. Après stabilisation de la valeur pendant 3 minutes, effectuer la calibration via les commandes Modbus.

Q5 : Les substances chimiques telles que les sulfures interféreront-elles avec la mesure ?

R : Non. Le principe de la méthode par fluorescence est insensible aux interférents chimiques courants tels que les sulfures et peut fonctionner de manière stable dans des eaux usées industrielles complexes.

Q6 : Quels systèmes le capteur supporte-t-il pour l'intégration ?

R : Support natif du protocole RS-485 Modbus/RTU et peut être directement connecté aux PLC, DCS, SCADA et plateformes IoT. La sortie 4-20 mA en option répond aux besoins des systèmes de contrôle analogiques.

Q7 : Comment nettoyer une surface de tête de membrane fluorescente sale ?

R : Rincer à l'eau claire ou essuyer doucement avec un chiffon doux. Éviter de rayer la zone de mesure. Un nettoyage interne n'est généralement pas nécessaire. Si de l'eau ou de la poussière pénètre, démonter et nettoyer selon les instructions, sécher et réinstaller.

Q8 : Quelle est la garantie et le service après-vente du produit ?

R : Un service de garantie d'un an est fourni à compter de la date de vente (à l'exclusion d'une utilisation incorrecte). En cas de problèmes d'installation, de calibration ou techniques, n'hésitez pas à contacter à tout moment l'équipe de support technique NiuBoL.

Synthèse et invitation à la coopération

Le capteur en ligne d'oxygène dissous par fluorescence NiuBoL NBL-WQ-DO-4S fournit une solution professionnelle à haute stabilité et à faible coût de maintenance pour le monitoring en ligne de l'oxygène dissous dans la qualité de l'eau industrielle grâce au principe d'extinction de fluorescence, en s'appuyant sur l'absence de consommation d'oxygène, une forte capacité anti-interférence, une compensation automatique de température et de salinité, et un protocole de communication Modbus standardisé. Il améliore non seulement la précision de mesure et la fiabilité du système, mais aide également les projets d'ingénierie à réduire considérablement les investissements en exploitation et maintenance à long terme.

Si vous planifiez des mises à niveau de traitement des eaux usées, une transformation intelligente de l'aquaculture, un contrôle de la qualité de l'eau de procédé industriel ou des projets de surveillance en ligne environnementale, n'hésitez pas à contacter l'équipe technique NiuBoL. Nous pouvons fournir des documents techniques détaillés, une consultation de solutions d'intégration, des conseils d'installation sur site et une assurance d'approvisionnement stable. Contactez-nous immédiatement pour obtenir le manuel complet du produit ou demander un test de prototype, et travaillons ensemble avec NiuBoL pour construire un système de surveillance IoT industriel de la qualité de l'eau efficace et fiable, faisant du monitoring précis de l'oxygène dissous la garantie solide de vos projets d'ingénierie.
