Capteur d'oxygène dissous par fluorescence NBL-WQ-DO-4A : Aquaculture intelligente et traitement des eaux usées industrielles RS-4···

Zéro consommation, haute stabilité : Solution NiuBoL de surveillance en ligne de l’oxygène dissous par méthode de fluorescence

Surpasser les limitations de débit et les goulots d’étranglement de polarisation, en fournissant des données précises et sans maintenance d’oxygène dissous numérisées pour l’IoT industriel

Mesure physique optique : Aucun électrolyte requis, aucune consommation d’oxygène, maintient une très haute précision même dans les eaux stagnantes.

Double compensation intelligente : Compensation de température Pt1000 intégrée et algorithme flexible de compensation de salinité éliminent les écarts de mesure causés par une qualité d’eau complexe.

Exploitation et maintenance à faible coût : Durée de vie de la tête de membrane fluorescente jusqu’à un an, sortie numérique RS485, réduisant considérablement la pression de maintenance après-vente après l’intégration du système.

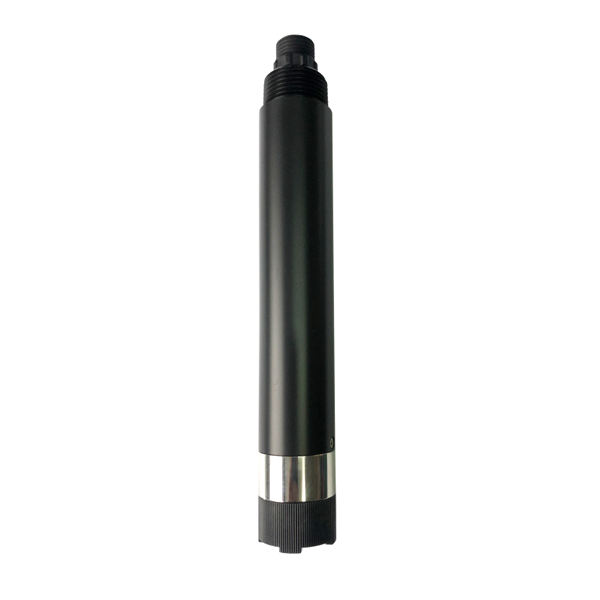

Aperçu du produit : Capteur en ligne d’oxygène dissous par fluorescence NBL-WQ-DO-4A

Dans la surveillance moderne de la qualité de l’eau et le contrôle des processus industriels, l’oxygène dissous (DO) est l’indicateur principal pour mesurer la capacité d’auto-épuration de l’eau et l’activité biologique. Cependant, les capteurs électrochimiques à membrane traditionnels (méthode polarographique) ont toujours été limités par des contraintes techniques telles que « nécessitant un débit stable », « nécessitant un ajout régulier d’électrolyte » et « sensibles aux interférences des sulfures », entraînant un volume de maintenance important et un taux de défaillance élevé sur les sites d’ingénierie.

Le capteur intégré en ligne d’oxygène dissous par fluorescence NiuBoL NBL-WQ-DO-4A est basé sur le principe physique de l’extinction de fluorescence. Il convertit la concentration d’oxygène en signaux numériques en mesurant la différence de phase entre la lumière d’excitation et la fluorescence. Cette méthode de mesure ne consomme pas de molécules d’oxygène, il n’est donc pas nécessaire d’agiter ni d’avoir un débit spécifique. Pour les intégrateurs de systèmes (SI), cela signifie des exigences d’installation mécanique plus simples et une plus grande robustesse du système. Associé à la conception de circuit anti-interférences de NiuBoL, le produit peut réaliser une surveillance précise 24h/24 en mode basse consommation.

Avantages techniques du capteur en ligne d’oxygène dissous par fluorescence NBL-WQ-DO-4A

1. Technologie d’extinction de fluorescence : Pas de polarisation ni d’électrolyte requis
   Le NBL-WQ-DO-4A abandonne la voie de la consommation chimique. Son cœur de mesure réside dans la substance active sur la tête de membrane fluorescente. Lorsque la lumière bleue spécifique l’illumine, une fluorescence est générée ; les molécules d’oxygène dans l’eau « éteignent » ce processus. Comme aucune réaction chimique n’est impliquée, le capteur ne nécessite pas de « polarisation de préchauffage » et ne tombe pas en panne à cause de l’épuisement de l’électrolyte, prolongeant considérablement le cycle de calibration.

2. Adaptabilité environnementale : Non affecté par le débit ou les substances chimiques
   Mesure en eau stagnante : Les électrodes traditionnelles voient leurs lectures diminuer continuellement en eau stagnante (car elles consomment elles-mêmes de l’oxygène), tandis que la méthode de fluorescence NiuBoL n’est pas affectée et peut mesurer avec précision même dans les étangs ou les eaux souterraines profondes à débit extrêmement lent.
   Résistance chimique : Les électrodes à membrane traditionnelles sont extrêmement sensibles au « empoisonnement » par des gaz tels que le sulfure d’hydrogène (H₂S), tandis que les capteurs de fluorescence ont une immunité extrêmement forte aux substances chimiques telles que les sulfures et les carbonates, ce qui les rend très adaptés aux environnements difficiles des eaux usées industrielles.

3. Système de compensation intelligente entièrement automatique
   Le capteur intègre un capteur de température haute précision et une fonction de réglage des paramètres de compensation de salinité. Dans l’aquaculture en eau de mer ou les industries chimiques salines, les utilisateurs peuvent écrire à distance la valeur actuelle de salinité via le protocole Modbus, et le capteur corrigera automatiquement pour garantir que les données de sortie en mg/L ou en pourcentage de saturation sont vraies et fiables.

4. Spécifications matérielles de qualité industrielle et facilité d’intégration
   Matériaux fiables : Offre plusieurs options de boîtier incluant POM/ABS, acier inoxydable 316L et même alliage de titane TC4 (version personnalisée) pour faire face à divers environnements corrosifs, de l’eau douce à l’eau de mer à haute salinité.
   Protocole ouvert : Protocole standard RS485 Modbus-RTU avec une large compatibilité. En même temps, une sortie analogique 4-20 mA est optionnelle, adaptée à la mise à niveau des anciens systèmes.
   Excellente protection : Encapsulation IP68, peut fonctionner continuellement pendant longtemps dans un environnement de profondeur d’eau de 20 mètres.

Spécifications techniques du capteur en ligne d’oxygène dissous par fluorescence NBL-WQ-DO-4A

Scénarios d’application dans l’industrie du capteur en ligne d’oxygène dissous par fluorescence NBL-WQ-DO-4A

• Aquaculture intelligente : Surveiller les niveaux d’oxygène dissous dans les bassins d’aquaculture à haute densité et les systèmes d’eau de circulation des étangs à poissons. Comme aucun support de débit n’est requis, il peut être installé directement dans les zones d’eau stagnante pour se lier en temps réel aux aérateurs, réalisant des économies d’énergie et de consommation.

• Traitement des eaux usées municipales (bassins d’aération) : Dans les bassins d’aération des stations d’épuration, les données précises d’oxygène dissous peuvent guider la fréquence de fonctionnement des soufflantes. Les capteurs de fluorescence peuvent résister au fond chimique complexe des eaux usées et réduire les erreurs de fonctionnement causées par la polarisation de la sonde.

• Surveillance des eaux de surface et environnementale : Appliqué aux stations automatiques de surveillance des rivières et des lacs. Grâce à sa stabilité à long terme, il réduit considérablement la fréquence des inspections de maintenance manuelle sur les sites éloignés.

• Contrôle des processus de production industrielle : Dans les processus de fermentation, les systèmes d’eau de refroidissement circulante industrielle et d’autres processus nécessitant une surveillance en temps réel de la concentration en oxygène, il fournit un retour numérique à haute vitesse de réponse.

Instructions d’installation et de câblage

Guide d’installation

Principe d’évitement des obstacles : Lors de l’installation, assurez-vous que le capteur est complètement immergé sous la surface de l’eau et solidement fixé. Évitez tout choc physique ou rayure sur la surface de la tête de membrane fluorescente.

Anti-sédimentation : Le capteur doit être suspendu ou installé verticalement pour éviter que la tête de membrane touche directement les sédiments du fond.

Conseil de stockage : Le capteur est livré avec un capuchon de protection en caoutchouc d’usine. Veuillez le retirer avant utilisation. S’il n’est pas utilisé pendant une longue période, placez une éponge humide à l’intérieur du capuchon de protection pour maintenir la tête de membrane humide.

Connexion électrique

Le NBL-WQ-DO-4A utilise un câble blindé torsadé à 5 conducteurs pour offrir une excellente capacité anti-bruit :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Alimentation négative (GND)

• Fil bleu : RS485-A

• Fil blanc : RS485-B

• Fil jaune : Sortie courant (fonction optionnelle ; isoler et laisser en l’air si non utilisée)

Conseil de câblage : Interdire strictement les opérations sous tension. Sur les sites extérieurs ou industriels, tous les points de branchement des câbles doivent subir un traitement secondaire d’étanchéité (comme des gaines thermorétractables ou des boîtes de jonction scellées) pour empêcher l’intrusion de vapeur d’eau due à l’effet capillaire.

FAQ

Q1 : Quels sont les avantages principaux des capteurs de fluorescence par rapport aux électrodes polarographiques traditionnelles ?

A : Les capteurs de fluorescence ne nécessitent pas de préchauffage, pas d’électrolyte, pas de débit (mesurables en eau stagnante) et ne sont pas affectés par les interférences des sulfures. Pour les projets d’ingénierie, cela signifie une installation plus simple et moins de maintenance.

Q2 : La tête de membrane fluorescente est-elle utilisée en permanence ?

A : La membrane fluorescente est une pièce consommable, mais sa durée de vie est bien plus longue que celle des membranes traditionnelles. Dans des conditions de qualité d’eau normales, il est recommandé de remplacer la tête de membrane fluorescente une fois par an pour maintenir une précision optimale.

Q3 : Pourquoi mon capteur ne lit-il pas zéro dans l’air ?

A : C’est normal. L’air contient environ 21 % d’oxygène. Le capteur mesure la pression partielle d’oxygène, et l’extinction de fluorescence se produit également dans l’air. Lors de la calibration, nous utilisons généralement de « l’eau saturée en air » ou de « l’air saturé en eau » pour la calibration du point de pente.

Q4 : La compensation de salinité est-elle vraiment nécessaire ?

A : Elle est très nécessaire. À la même pression partielle d’oxygène, plus la salinité est élevée, plus la masse absolue (mg/L) d’oxygène dissous est faible. Pour les intégrateurs d’aquaculture en eau de mer, activer la compensation de salinité est la condition préalable pour garantir la précision des données.

Q5 : Le capteur a-t-il besoin d’un nettoyage fréquent ?

A : Parce qu’il ne consomme pas d’oxygène, tant qu’il n’y a pas d’attachement biologique évident (comme de la mousse ou des dépôts d’huile importants) sur la surface de la tête de membrane, il n’est pas nécessaire de le nettoyer fréquemment comme les sondes traditionnelles. Il est généralement recommandé de vérifier une fois tous les 30 jours.

Q6 : Que se passe-t-il si la membrane fluorescente est rayée ?

A : De petites rayures peuvent affecter la réflexion locale de la fluorescence, provoquant des fluctuations de lecture. Si la rayure est grave et provoque un décollement du revêtement, la tête de membrane doit être remplacée ; sinon, les données deviendront invalides.

Q7 : Quels protocoles d’intégration le capteur NiuBoL prend-il en charge ?

A : Il prend nativement en charge le protocole industriel standard Modbus-RTU. La valeur d’oxygène dissous, la valeur de température peuvent être lues et une calibration à distance peut être effectuée via de simples instructions de registre.

Q8 : Pourquoi la lecture du capteur est-elle instable après un long stockage à sec ?

A : La tête de membrane fluorescente doit rester humide. Si elle est restée sèche trop longtemps, veuillez la faire tremper dans l’eau pendant 48 heures avant utilisation pour la « réactiver ». Après cela, la lecture redeviendra stable.

Synthèse experte et suggestions d’intégration

Le NiuBoL NBL-WQ-DO-4A est un produit représentatif dans l’évolution de la surveillance de la qualité de l’eau industrielle vers la numérisation et l’absence de maintenance. L’essence de sa « mesure physique » détermine sa grande robustesse dans des conditions de travail complexes.

Si vous recherchez une solution d’oxygène dissous capable de résoudre le problème de maintenance fréquente sur site, ou si vous avez besoin d’obtenir des protocoles d’intégration embarqués détaillés, veuillez contacter immédiatement nos ingénieurs techniques. Nous nous engageons à fournir à chaque intégrateur un support complet de la sélection du capteur à l’intégration des données cloud, pour aider votre projet à être livré efficacement !

Fiche technique du capteur en ligne d’oxygène dissous par fluorescence pour eau NBL-WQ-DO-4A

NBL-WQ-DO-4A Online Water Quality Fluorescence Dissolved Oxygen Sensor.pdf
