Capteur de pH en ligne NBL-WQ-PH-4S Méthode d'électrode en verre RS-485 Modbus-RTU pour la surveillance de la qualité de l'eau pa···

NBL-WQ-PH-4S Capteur pH en ligne : Solution de surveillance en ligne du pH de qualité industrielle à longue durée de vie et haute stabilité

Dans le traitement des eaux usées, la production chimique, la surveillance de la qualité des eaux environnementales et les processus de neutralisation acido-basique, les fluctuations de pH entraînent souvent une perte de contrôle du processus, une corrosion des équipements ou des rejets excessifs. Les électrodes pH traditionnelles présentent une fuite rapide du liquide de référence, une durée de vie courte et sont facilement perturbées, entraînant des coûts de maintenance élevés. Le capteur pH en ligne NiuBoL NBL-WQ-PH-4S adopte la méthode à électrode de verre et est équipé d’un système de référence à pont salin microporeux breveté. Le liquide de référence s’écoule extrêmement lentement sous une pression d’au moins 100 kPa, avec une durée supérieure à 20 mois, prolongeant efficacement la durée de vie de l’électrode. La conception à double amplificateur différentiel haute impédance confère au capteur une forte capacité anti-interférences et une vitesse de réponse rapide. Le capteur est facile à installer et à entretenir, et convient particulièrement aux intégrateurs de systèmes et aux entrepreneurs en ingénierie pour construire des systèmes fiables de surveillance en ligne de la qualité de l’eau, résolvant efficacement les points douloureux de l’industrie liés à la courte durée de vie, au grand dérive et à l’intégration complexe des capteurs pH traditionnels.

Avantages principaux

• Durée de vie ultra-longue et haute stabilité : Le système de référence breveté permet une fuite du liquide de référence supérieure à 20 mois, doublant la durée de vie de l’électrode avec un faible dérive, adapté au fonctionnement en ligne à long terme.

• Forte anti-interférence et réponse rapide : Conception à double amplificateur différentiel haute impédance offrant une forte capacité anti-interférences, temps de réponse T90＜30 s et une haute précision de mesure.

• Intégration facile et protection fiable : Support natif du protocole RS-485 Modbus/RTU, sortie 4-20 mA optionnelle, degré de protection IP68, interface d’installation 3/4NPT, adapté à divers environnements industriels.

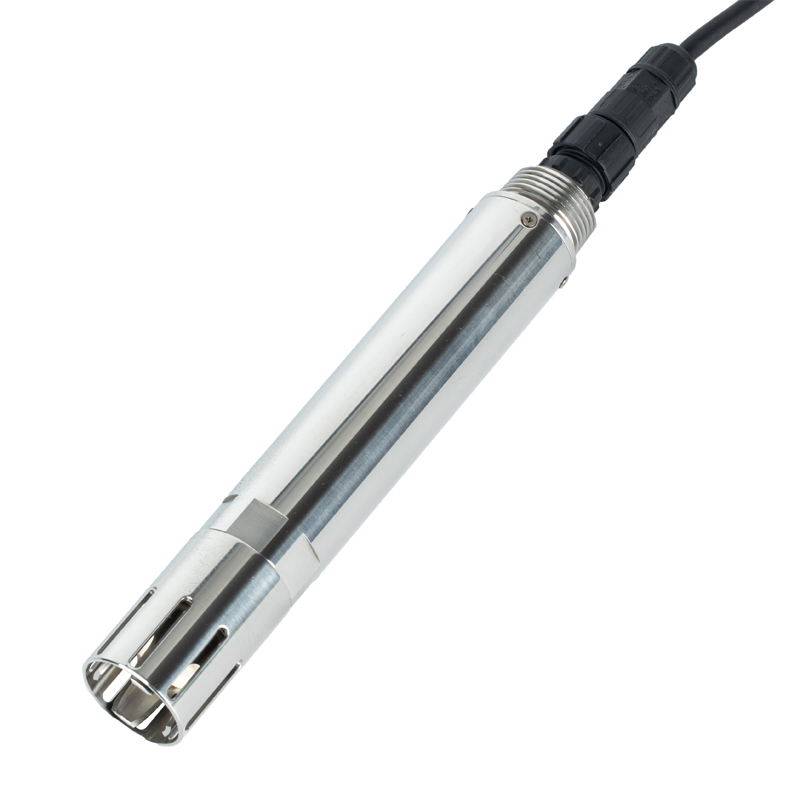

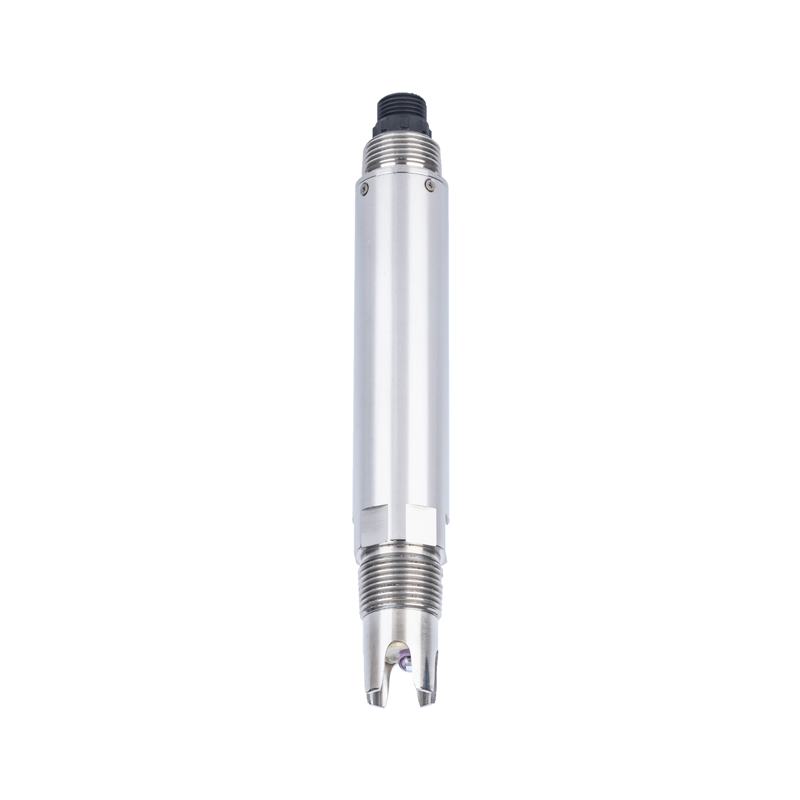

Aperçu du produit : Capteur pH en ligne NBL-WQ-PH-4S

Le capteur pH en ligne NiuBoL NBL-WQ-PH-4S est un capteur numérique développé pour la surveillance continue en ligne de la valeur pH sur les sites industriels, conçu selon le principe de la méthode à électrode de verre. Le capteur intègre un capteur de température Pt1000 haute précision qui réalise une compensation automatique de température, garantissant des résultats de mesure précis et fiables dans différentes conditions de température.

Le capteur propose deux options de matériau de boîtier : plastique d’ingénierie POM+ABS (NBL-WQ-PH-4A) et POM+acier inoxydable 316L (NBL-WQ-PH-4S), pouvant répondre aux besoins de différents milieux corrosifs. Le protocole standardisé RS-485 Modbus/RTU permet une connexion directe à des équipements tiers tels que PLC, DCS, ordinateurs de contrôle industriel, enregistreurs sans papier ou écrans tactiles, simplifiant considérablement les travaux d’intégration du système. Pour les intégrateurs de systèmes, il fournit une interface de données stable et fiable ; pour les entrepreneurs en ingénierie, il réduit la difficulté de câblage sur site et les coûts de maintenance à long terme, garantissant que le système de surveillance fonctionne de manière stable dans des conditions de travail complexes. Le produit a subi des tests de vieillissement de 72 heures et une inspection qualité stricte, et présente une haute fiabilité à la sortie d’usine.

Avantages techniques clés du capteur pH en ligne NBL-WQ-PH-4S

1. Système de référence breveté et conception à longue durée de vie
   L’électrode pH brevetée est adoptée, et le liquide de référence interne s’écoule extrêmement lentement à travers le pont salin microporeux sous une pression d’au moins 100 kPa (1 bar), avec un temps de suintement positif supérieur à 20 mois. Ce système de référence stable prolonge considérablement la durée de vie de l’électrode, réduit les coûts et les arrêts dus aux remplacements fréquents, et maintient la stabilité de la mesure.

2. Circuit de mesure haute anti-interférence
   Amplificateur différentiel double haute impédance intégré supprimant efficacement les interférences électromagnétiques et le bruit du signal, avec une vitesse de réponse rapide et des données de mesure fiables. Même dans des environnements à fort champ électromagnétique ou sur des sites industriels complexes, le capteur peut encore délivrer des valeurs pH stables et précises.

3. Configuration matérielle robuste et durable
   - Deux matériaux de boîtier disponibles : POM+ABS (léger et résistant à la corrosion) ou POM+acier inoxydable 316L (résistance à la corrosion supérieure), s’adaptant à différents milieux.
   - Degré de protection IP68, supporte l’installation submergée à long terme.
   - Interface d’installation filetée 3/4NPT, pratique pour l’installation submergée, en canalisation ou en cuve.
   - Câble blindé torsadé 5 cœurs de 5 mètres en standard, longueur personnalisable avec forte capacité anti-interférence.

4. Communication intelligente et intégration à faible consommation
   Supporte le protocole RS-485 Modbus/RTU, avec une communication stable et fiable, facile à intégrer de manière transparente avec divers systèmes hôtes. Sortie analogique 4-20 mA optionnelle répondant aux besoins de différents systèmes de contrôle. La consommation électrique est seulement de 0,2 W@12 V, et la conception basse consommation convient aux stations de surveillance distribuées.

5. Calibration et maintenance pratiques

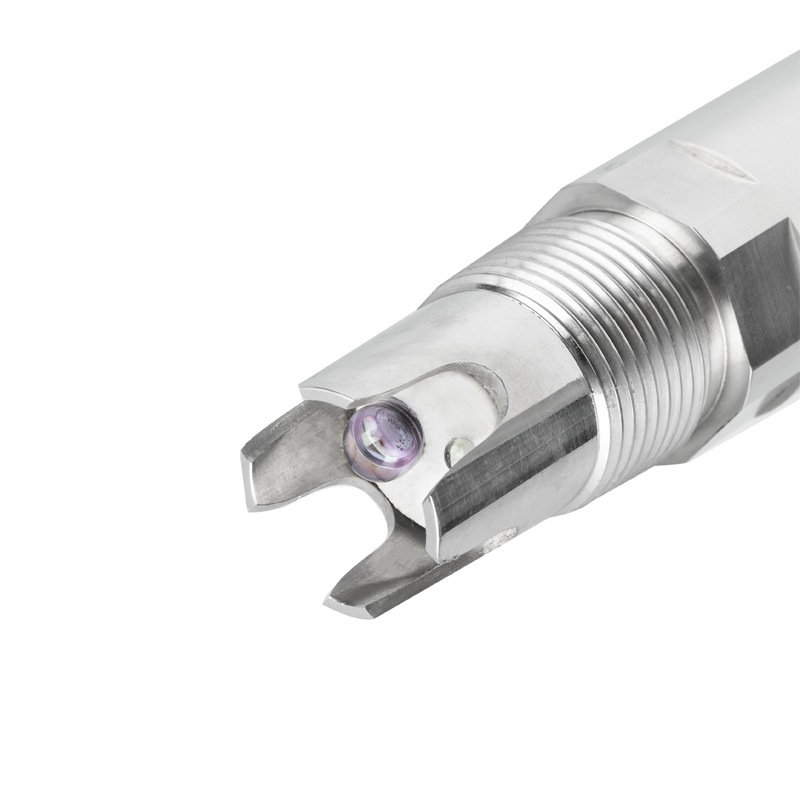

   Utilise la méthode de calibration en deux points (point zéro + pente), réalisée avec des solutions tampons standard (pH 6,86, 4,00, 9,18). La maintenance quotidienne ne nécessite que le nettoyage à l’eau distillée et le trempage dans la solution de conservation d’électrode. Les salissures sur la membrane de verre peuvent être nettoyées avec de l’acide chlorhydrique dilué. Le capteur est calibré en usine et une recalibration aléatoire n’est pas recommandée sauf en cas de nécessité.

Ces avantages techniques permettent au NBL-WQ-PH-4S d’exceller en fonctionnement à long terme et de réduire significativement les coûts d’exploitation et de maintenance des projets d’ingénierie.

Spécifications techniques du capteur pH en ligne NBL-WQ-PH-4S

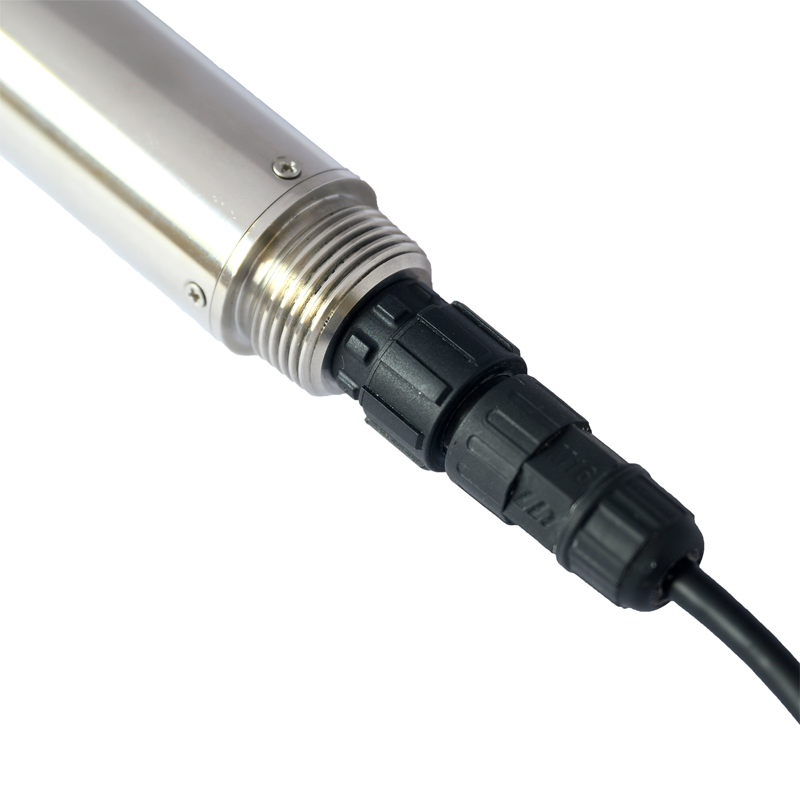

Remarque : Le connecteur du capteur est un connecteur mâle étanche M16 à 5 broches, et le câble est un câble blindé torsadé à 5 conducteurs. Lors de l’installation, le capteur doit être incliné d’au moins 15° ou plus ; l’installation inversée ou horizontale est interdite.

Scénarios d’application du capteur pH en ligne NBL-WQ-PH-4S

1. Traitement des eaux usées municipales et industrielles : Surveillance en temps réel de la valeur pH dans les bassins d’aération, les bassins de neutralisation et les points de rejet pour optimiser le contrôle du dosage et garantir que les rejets respectent les normes environnementales.

2. Procédés de production chimique et pharmaceutique : Surveillance de la valeur pH dans les réactions de neutralisation acido-basique et les processus de cristallisation pour assurer la stabilité du procédé et la qualité du produit.

3. Surveillance de la qualité des eaux environnementales et des eaux de surface : Utilisé pour la surveillance en ligne du pH dans les milieux naturels tels que les rivières, lacs et réservoirs pour soutenir l’évaluation de la qualité environnementale.

4. Industrie alimentaire, des boissons et de la fermentation : Surveillance de la valeur pH dans les cuves de fermentation, les liquides de nettoyage et les produits pour contrôler le processus de production.

5. Eau de refroidissement circulante des centrales électriques et eau d’alimentation des chaudières : Prévention de la corrosion des équipements due à un pH anormal et prolongation de la durée de vie des équipements.

6. Industrie papetière, de l’imprimerie-teinture et textile : Contrôle en temps réel des variations de pH dans les eaux usées de production pour aider à la régulation du traitement des eaux usées.

Guide d’installation et de câblage

Exigences d’installation : Utiliser l’installation submergée avec interface filetée 3/4NPT. Lors de l’installation, le capteur ne doit pas être inversé ni placé horizontalement et doit être incliné d’au moins 15° ou plus pour garantir que l’électrode de verre soit pleinement en contact avec la solution mesurée et que le liquide de référence s’écoule normalement. Un tiers du capteur doit être inséré dans la solution mesurée.

Connexion électrique : Utiliser un câble blindé torsadé à 5 conducteurs avec la définition de câblage suivante :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Terre (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

• Fil jaune : Sortie courant 4-20 mA (optionnelle, laisser en l’air si non utilisée)

Avant la mise sous tension, veuillez vérifier soigneusement l’ordre des connexions. Tous les points de câblage doivent subir un traitement étanche. Les câbles utilisateur doivent posséder une certaine résistance à la corrosion. Lors d’une immersion ou d’une exposition prolongée, une protection appropriée est requise.

FAQ

Q1 : Quels sont les principaux avantages du NBL-WQ-PH-4S par rapport aux électrodes pH industrielles ordinaires ?

A : Le système de référence à pont salin microporeux breveté permet une fuite du liquide de référence supérieure à 20 mois, prolongeant considérablement la durée de vie de l’électrode, avec une plus grande stabilité et une fréquence de maintenance plus faible.

Q2 : Quels systèmes d’intégration le capteur prend-il en charge ?

A : Support natif du protocole RS-485 Modbus/RTU et peut être connecté directement à des équipements tels que PLC, DCS, ordinateurs de contrôle industriel, enregistreurs sans papier ou écrans tactiles. Sortie 4-20 mA optionnelle disponible.

Q3 : Comment effectuer la calibration en deux points ?

A : Utiliser la solution tampon pH 6,86 pour le point zéro et la solution tampon pH 4,00 ou pH 9,18 pour la pente selon les conditions acides ou alcalines. Une fois la valeur stabilisée pendant 3～5 minutes, compléter la calibration via les commandes Modbus.

Q4 : Quelles sont les précautions lors de l’installation ?

A : Le capteur ne doit pas être inversé ni installé horizontalement et doit être incliné d’au moins 15° ou plus. Lors de la mesure, un tiers de l’électrode doit être inséré dans la solution pour éviter le dessèchement de la membrane de verre ou la contamination par des impuretés.

Q5 : Quelle est la fréquence de maintenance du capteur ?

A : Nettoyage quotidien à l’eau distillée et séchage avec du papier filtre ; stockage dans une solution de chlorure de potassium 3 mol/L lorsqu’il n’est pas utilisé. Les dépôts sur la membrane de verre peuvent être nettoyés avec de l’acide chlorhydrique dilué. Une recalibration est nécessaire en cas d’erreurs après une utilisation prolongée.

Q6 : Est-il adapté aux milieux hautement corrosifs ?

A : Oui. Le type NBL-WQ-PH-4S utilise un boîtier en acier inoxydable 316L avec une résistance à la corrosion plus forte, adapté aux solutions corrosives telles que les acides, bases et sels.

Q7 : Comment la fonction de compensation de température est-elle réalisée ?

A : Capteur de température Pt1000 intégré réalisant une compensation automatique de température pour garantir une précision de mesure stable dans différents environnements de température.

Q8 : Quelle est la garantie et le service après-vente du produit ?

A : Service de garantie d’un an à compter de la date de vente (à l’exclusion d’une utilisation incorrecte). En cas de problèmes de calibration, d’installation ou techniques, veuillez contacter l’équipe de support technique NiuBoL pour une assistance professionnelle.

Synthèse et invitation à la coopération

Le capteur pH en ligne NiuBoL NBL-WQ-PH-4S offre une solution professionnelle stable, fiable et facile à intégrer pour la surveillance en ligne du pH industriel, avec le système de référence longue durée breveté comme cœur, combiné à la conception anti-interférences à double amplificateur différentiel haute impédance, à la protection stricte IP68 et au protocole de communication Modbus standardisé. Il prolonge non seulement la durée de vie du capteur et réduit les coûts de maintenance, mais aide également les projets d’ingénierie à réaliser un contrôle précis des processus et des rejets conformes.

Si vous planifiez des mises à niveau de systèmes de traitement des eaux usées, une transformation de l’automatisation des processus chimiques, des plateformes de surveillance en ligne environnementale ou des projets de contrôle de la qualité de l’eau industrielle, n’hésitez pas à contacter l’équipe technique NiuBoL. Nous pouvons fournir des documents techniques détaillés, des consultations sur les solutions d’intégration, des conseils d’installation sur site et une garantie d’approvisionnement stable. Contactez-nous immédiatement pour obtenir le manuel complet du produit ou demander un test de prototype, et travaillons ensemble avec NiuBoL pour construire un système de surveillance IoT de la qualité de l’eau industriel efficace et fiable, faisant de la surveillance précise du pH la base solide de vos projets d’ingénierie.
