Capteur de DBO en ligne NBL-BOD-406 pour l'industrie, les stations d'épuration, les rivières et lacs

NBL-BOD-406 Capteur BOD en ligne pour la surveillance de la qualité de l’eau

Dans les projets de surveillance en ligne de la qualité de l’eau, la mesure traditionnelle de la DBO repose sur des méthodes d’incubation en laboratoire, qui présentent des cycles longs, une maintenance fréquente et sont facilement perturbées par la turbidité et les particules en suspension, entraînant un retard des données et une stabilité insuffisante du système. Le capteur BOD en ligne NiuBoL NBL-BOD-406 adopte la méthode de fluorescence à double longueur d’onde pour une mesure par immersion directe. Sans réactifs, il peut délivrer en temps réel et en continu les paramètres DBO, turbidité et température, réduisant considérablement les coûts d’exploitation et améliorant la fiabilité des données.

Avantages principaux

• Sans réactifs, sans pollution : Évite la consommation de réactifs chimiques et la pollution secondaire, répondant aux exigences environnementales et économiques.

• Anti-interférences, haute stabilité : La lumière de référence compense l’interférence de turbidité, et un algorithme dédié élimine l’influence des particules en suspension, avec un faible dérive à long terme.

• Intégration facile, sans maintenance : Sortie numérique RS-485 Modbus/RTU, conception basse consommation, brosse de nettoyage automatique intégrée, protection IP68 par immersion complète, adapté aux scénarios sans surveillance.

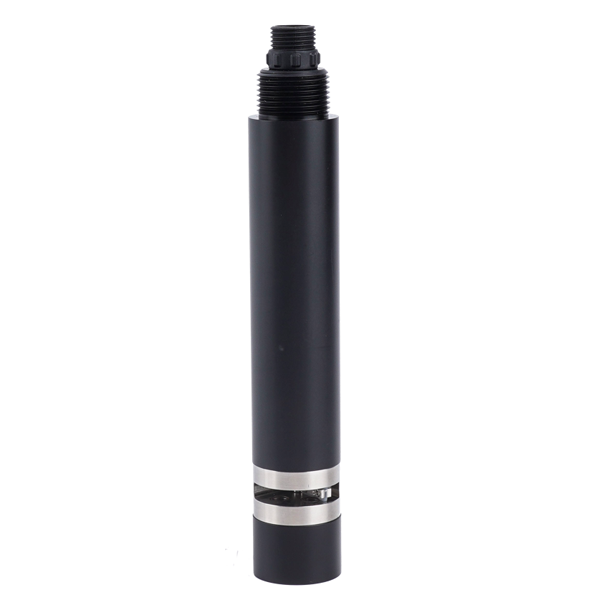

Le capteur BOD en ligne NiuBoL NBL-BOD-406 est spécialement conçu pour le traitement des eaux industrielles, la surveillance environnementale et les projets d’ingénierie municipale. Il offre une solution haute précision et forte anti-interférences pour le suivi des matières organiques dissoutes. Le capteur utilise la caractéristique selon laquelle les matières organiques dissoutes dans l’eau absorbent la lumière ultraviolette et excitent la fluorescence. Grâce à deux sources lumineuses (lumière de mesure ultraviolette + lumière de référence), il quantifie avec précision la teneur en DBO. Il intègre également la compensation de turbidité et la surveillance de la température, fournissant plusieurs paramètres en un seul appareil et simplifiant la complexité de l’intégration du système.

Ce capteur est particulièrement adapté aux projets d’ingénierie exigeant une grande réactivité et une haute stabilité. Sans prétraitement complexe ni calibration fréquente, il permet une surveillance en ligne continue, aidant les intégrateurs de systèmes et les entrepreneurs en ingénierie à construire des réseaux de surveillance de la qualité de l’eau efficaces et fiables, afin de répondre aux normes de rejet environnemental et aux besoins d’optimisation des processus.

Principaux avantages techniques du capteur BOD en ligne NBL-BOD-406 pour la surveillance de la qualité de l’eau

Le NiuBoL NBL-BOD-406 adopte un principe de mesure par fluorescence à double longueur d’onde mature. Une lumière ultraviolette excite la fluorescence des matières organiques pour quantifier la DBO, et l’autre lumière de référence surveille simultanément la turbidité de l’eau. Grâce à un algorithme dédié, il compense en temps réel l’atténuation du trajet optique et l’interférence des particules en suspension, garantissant que les valeurs mesurées conservent une haute précision et une bonne répétabilité dans des environnements de qualité d’eau complexes.

Conception de fiabilité matérielle :

• Le matériau de la coque est une combinaison de plastique d’ingénierie POM et d’acier inoxydable 316L, résistant à la corrosion et à l’adhésion biologique.

• Niveau de protection IP68, supporte l’installation par immersion complète, pression de travail <0,1 MPa, adapté à un environnement sur site de 0～45℃.

• Brosse de nettoyage automatique intégrée, empêchant efficacement la formation de biofilm et de saletés sur la fenêtre de mesure et prolongeant le cycle de maintenance.

Optimisation des algorithmes et du signal :

• Compensation automatique de l’interférence de turbidité, réduisant l’influence des particules en suspension sur le signal de fluorescence.

• Traitement du signal numérique, circuit électronique basse consommation (0,2 W@12 V), conception anti-interférences électromagnétiques.

• Faible dérive, réponse rapide et excellente stabilité maintenue lors d’une surveillance continue à long terme.

Facilité d’intégration :

• Interface RS-485 standard, protocole Modbus/RTU, facile à connecter de manière transparente avec les systèmes hôtes PLC, DCS, SCADA, etc.

• Méthode de calibration en deux points (point zéro + pente), opération simple, données de calibration stables.

• Longueur de câble standard de 5 mètres, personnalisable, supporte le câblage à long terme sous l’eau ou en environnement exposé (traitement étanche et anti-corrosion requis).

Ces caractéristiques font du NBL-BOD-406 la solution privilégiée des intégrateurs de systèmes dans les projets de traitement des eaux usées, de gestion des rivières et de surveillance des parcs industriels, réduisant considérablement la charge de maintenance sur site et le coût total de possession.

Spécifications techniques du capteur BOD en ligne NBL-BOD-406 pour la surveillance de la qualité de l’eau

Note : Dans les applications réelles, veuillez sélectionner le modèle de manière raisonnable en fonction des caractéristiques de la qualité de l’eau sur site et effectuer une vérification régulière.

Scénarios d’application du capteur BOD en ligne NBL-BOD-406 pour la surveillance de la qualité de l’eau

Le capteur BOD en ligne NiuBoL NBL-BOD-406 est largement utilisé dans les projets d’ingénierie nécessitant un suivi en temps réel de la pollution organique. Voici les scénarios typiques :

1. Stations de traitement des eaux usées municipales : Surveillance continue de la DBO à l’entrée, dans le bassin d’aération et à la sortie pour optimiser les processus de traitement biochimique et garantir la conformité des rejets.

2. Traitement des eaux usées industrielles : Surveillance des eaux usées dans les industries chimique, pharmaceutique, agroalimentaire, etc., pour saisir en temps réel les variations de charge organique, soutenir l’ajustement des processus et l’alerte précoce en cas de dépassement.

3. Surveillance environnementale des rivières et des lacs : Évaluation de la pollution organique des eaux de surface et des sources d’eau potable, combinée à des stations multi-paramètres pour une gestion dynamique de la qualité écologique de l’eau.

4. Parcs industriels et plateformes d’eau intelligente : Surveillance en ligne des systèmes de collecte centralisée des eaux usées pour fournir des données fiables aux plateformes de supervision environnementale.

5. Sources d’eau pour l’aquaculture et l’irrigation agricole : Surveillance de l’accumulation de matières organiques dans les plans d’eau, prévention de la dégradation de la qualité de l’eau et garantie de la sécurité de l’aquaculture et de la qualité de l’eau d’irrigation.

Dans ces scénarios, le capteur réduit considérablement l’intervention manuelle grâce à sa conception sans réactifs et à sa fonction de nettoyage automatique. Il est particulièrement adapté au déploiement à long terme en sites distants et sans surveillance.

Instructions d’installation et de câblage

Précautions d’installation :

• Adopter l’installation par immersion. Il est recommandé de placer le capteur horizontalement avec la fenêtre de mesure orientée dans le sens du courant pour éviter que le flux d’eau ne frappe les parois ou les installations.

• La profondeur d’installation ne doit pas dépasser 2 mètres sous la surface de l’eau et doit se trouver au moins 30 cm en dessous du niveau d’eau le plus bas.

• Choisir un emplacement sans bulles et avec un écoulement d’eau stable ; fixer le capteur lorsque le courant est fort.

• Il est recommandé d’ajouter une gaine de protection à l’extérieur du câble pour renforcer la durabilité en cas d’immersion prolongée ou d’exposition.

Câblage électrique :

Le capteur utilise un câble torsadé blindé à 4 conducteurs. La séquence des fils est définie comme suit :

• Fil rouge : Pôle positif d’alimentation (12～24 VDC)

• Fil noir : Terre (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

Avant le câblage, vérifiez impérativement la séquence des fils pour éviter une inversion et endommager l’équipement. Tous les points de connexion doivent être strictement étanchéisés, et le câble doit présenter une certaine résistance à la corrosion pour s’adapter aux environnements d’immersion prolongée ou humides.

FAQ

Q1. Le NBL-BOD-406 nécessite-t-il l’ajout fréquent de réactifs ?

Aucun réactif n’est requis. Le capteur utilise la méthode optique de fluorescence pour mesurer directement l’intensité de fluorescence des matières organiques dissoutes dans l’eau, évitant ainsi la consommation de réactifs et la pollution secondaire causée par les méthodes chimiques.

Q2. La turbidité affecte-t-elle la mesure de la DBO ? Comment est-elle gérée ?

Le capteur dispose d’un trajet optique de référence intégré et d’un algorithme dédié, qui compense automatiquement l’interférence de turbidité, réduisant significativement l’impact des particules en suspension sur les résultats de mesure et garantissant des données stables et fiables.

Q3. Quel est le cycle de maintenance de la brosse de nettoyage automatique ?

Il est recommandé de vérifier et d’entretenir la brosse de nettoyage automatique tous les 18 mois. La fréquence réelle peut être ajustée en fonction du degré de salissure de la qualité de l’eau sur site. En utilisation normale, elle permet d’allonger efficacement l’intervalle de nettoyage de la fenêtre.

Q4. Comment calibrer le capteur ?

Méthode de calibration en deux points : calibrer d’abord la température, puis la turbidité, et enfin la DBO. Utiliser une solution étalon à faible concentration pour le point zéro et une solution étalon à 100 mg/L pour la pente. L’opération est simple et les données de calibration sont stables.

Q5. Le protocole RS-485 Modbus/RTU prend-il en charge plusieurs systèmes hôtes ?

Oui. Le protocole standard Modbus/RTU est compatible avec la plupart des PLC, collecteurs de données et systèmes SCADA, ce qui permet aux intégrateurs de systèmes d’accéder rapidement aux plateformes de surveillance existantes.

Q6. Le capteur est-il adapté aux eaux usées à forte turbidité ou huileuses ?

Il convient aux eaux usées industrielles et municipales conventionnelles. Pour une turbidité extrêmement élevée ou une qualité d’eau avec des composants spéciaux, il est recommandé d’effectuer d’abord un test sur site ; la brosse de nettoyage automatique peut atténuer dans une certaine mesure les problèmes d’adhésion biologique.

Q7. Y a-t-il des exigences particulières concernant la profondeur et l’orientation d’installation ?

Il est recommandé que la profondeur d’installation ne dépasse pas 2 mètres sous la surface de l’eau. Le capteur doit être fixé horizontalement avec la zone de mesure orientée dans le sens du courant pour éviter l’accumulation de bulles et les impacts mécaniques.

Q8. Comment sont garantis la garantie produit et le service après-vente ?

NiuBoL fournit une inspection qualité standardisée et des tests de vieillissement en usine. Un service après-vente d’un an est fourni pour les dommages non dus à une mauvaise utilisation ; pour une utilisation à long terme (18 mois), il est recommandé de retourner l’appareil en usine pour remplacer le dispositif d’étanchéité dynamique.

Synthèse et invitation à la coopération

Le capteur BOD en ligne NiuBoL NBL-BOD-406, avec la méthode de fluorescence à double longueur d’onde comme cœur, combiné à la compensation automatique de turbidité, à la conception de nettoyage automatique et à la protection de qualité industrielle, offre une solution stable, efficace et à faible maintenance pour les projets de surveillance en ligne de la qualité de l’eau. Ses fonctionnalités de sortie RS-485 Modbus et d’intégration multi-paramètres le rendent particulièrement adapté aux intégrateurs de systèmes et aux entrepreneurs en ingénierie pour construire des systèmes d’eau intelligents fiables.

Si vous planifiez des projets de traitement des eaux usées, de gestion des rivières ou de surveillance de la qualité de l’eau dans des parcs industriels, n’hésitez pas à contacter l’équipe technique NiuBoL. Nous pouvons fournir des conseils détaillés de sélection de modèle, un support de test sur site et des solutions d’intégration personnalisées pour créer ensemble des solutions de surveillance de l’environnement aquatique hautement fiables.
