Capteur de qualité de l'eau BOD en ligne par fluorescence UV NBL-BOD-406-S Sonde de qualité de l'eau auto-nettoyante par fluoresce···

Temps réel, précis, zéro réactif : Capteur BOD numérique en ligne NBL-BOD-406-S de NiuBoL

Dans le traitement moderne des eaux usées industrielles et la surveillance environnementale des eaux de surface, la méthode traditionnelle d’analyse de la demande biochimique en oxygène sur cinq jours (DBO₅) ne parvient plus à répondre aux besoins de contrôle automatisé des systèmes d’eau intelligents actuels en raison de son temps de cycle long, de son fonctionnement fastidieux et de son incapacité à fournir des données en temps réel.

NiuBoL se concentre profondément sur les points douloureux de l’industrie et lance le capteur BOD numérique en ligne NBL-BOD-406-S. Ce produit est basé sur la technologie d’excitation de fluorescence ultraviolette à 275 nm et compensé par des algorithmes numériques, abandonnant complètement la pollution secondaire et la maintenance fréquente des méthodes chimiques traditionnelles.

Surveillance en temps réel, retour instantané : temps de réponse T90 inférieur à 30 secondes, fournissant un support de données fiable pour le contrôle en boucle fermée des processus.

Zéro réactif, faible coût : pas besoin d’acheter ou de remplacer des agents chimiques, les coûts d’exploitation à long terme sont presque nuls.

Intégration facile de qualité industrielle : protocole RS485 Modbus standard, connexion transparente avec divers PLC, DCS et passerelles IoT.

Aperçu du produit : Capteur BOD en ligne pour la qualité de l’eau NBL-BOD-406-S

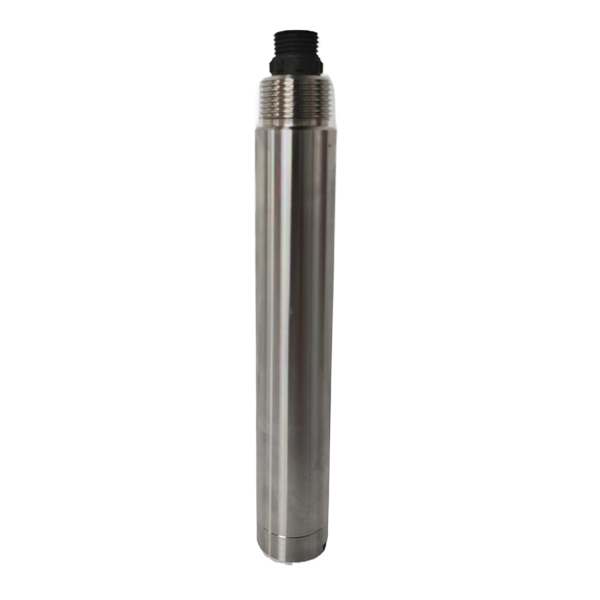

Le NBL-BOD-406-S de NiuBoL est un analyseur en ligne haute performance spécialement conçu pour surveiller la concentration de polluants organiques dans des conditions de travail complexes. Il utilise intelligemment les propriétés d’absorption caractéristique et d’excitation de fluorescence des substances organiques sous lumière ultraviolette, convertissant la teneur en matière organique dissoute dans l’eau en un signal électrique précis.

Le capteur intègre non seulement la mesure de la DBO, mais dispose également d’une compensation de température haute précision intégrée pour garantir la stabilité de la mesure dans différents environnements de température de l’eau. Pour les entrepreneurs en ingénierie, sa conception à micro-consommation et sa coque robuste en acier inoxydable 316L en font le composant préféré dans les environnements difficiles tels que les stations non surveillées en champ et les bassins d’aération des stations d’épuration.

Avantages techniques

1. Principe physique optique, vert et sans pollution
Contrairement à la méthode au dichromate de potassium ou à la méthode DBO₅, le NBL-BOD-406-S de NiuBoL ne repose pas sur des réactions chimiques. Il excite la fluorescence avec une lumière ultraviolette à 275 nm et détecte directement les propriétés physiques de la matière organique. Cette méthode de mesure non destructive garantit non seulement l’immédiateté du suivi, mais évite également les dommages secondaires à l’environnement causés par les réactifs chimiques.

2. Matériau excellent et niveau de protection élevé
Le corps du capteur est en acier inoxydable 316L, avec une résistance à la corrosion extrêmement forte, capable de supporter une immersion prolongée dans les eaux usées urbaines et certaines eaux usées industrielles acido-basiques. L’ensemble de l’appareil atteint le niveau d’étanchéité IP68 et peut fonctionner de manière stable pendant longtemps jusqu’à 2 mètres de profondeur d’eau, sans crainte de l’humidité et des risques d’inondation.

3. Technologie avancée de nettoyage automatique et d’étanchéité dynamique
Face au problème industriel de l’encrassement biologique et de l’adhésion d’impuretés, le NBL-BOD-406-S peut être équipé en option d’une brosse électrique de nettoyage automatique haute efficacité, combinée à un dispositif d’étanchéité dynamique à longue durée de vie (cycle de maintenance en usine jusqu’à 18 mois). Cela réduit considérablement la fréquence de maintenance manuelle sur site et garantit la transparence de la fenêtre optique et la continuité des données.

4. Architecture numérique anti-interférences
Adoptant un traitement de signal entièrement numérique, l’interface RS-485 coopère avec le protocole standard Modbus/RTU, lui conférant une capacité anti-interférences électromagnétiques extrêmement forte. Il supporte la transmission de signal sur des centaines de mètres sans perte de précision, facilitant grandement les intégrateurs de systèmes pour réaliser des réseaux à grande échelle.

Spécifications techniques du capteur BOD en ligne NBL-BOD-406-S pour la qualité de l’eau

Scénarios d’application du capteur BOD en ligne NBL-BOD-406-S pour la qualité de l’eau

Stations de traitement des eaux usées municipales : Utilisé pour le suivi de la charge en DBO à l’entrée et à la sortie, ajustement en temps réel du volume d’aération et optimisation de la consommation d’énergie.

Surveillance des eaux de surface des rivières et des lacs : En tant qu’unité centrale du système d’alerte précoce de la qualité de l’eau dans les projets de « rivière intelligente », surveillance des événements de pollution organique soudaine.

Qualité de l’eau des procédés industriels : Surveillance en temps réel de l’eau de circulation et des eaux de rejet dans les industries papetière, d’impression-teinture, de transformation alimentaire, etc.

Traitement décentralisé des eaux usées rurales : Grâce à ses caractéristiques de faible maintenance, il convient aux stations de surveillance automatisées sans personnel dans les zones reculées.

Guide de câblage et d’installation du capteur BOD en ligne NBL-BOD-406-S

1. Instructions de câblage rapide

Le capteur NiuBoL utilise un câble étanche standard à 5 conducteurs avec une logique de câblage rigoureuse et claire :

• Fil rouge : Pôle positif d’alimentation (12-24 VDC)

• Fil noir : Masse d’alimentation (GND)

• Fil bleu : RS485-A

• Fil blanc : RS485-B

Note : Avant la mise sous tension, veuillez confirmer la séquence des fils et vous assurer que tous les points de connexion ont été traités avec une étanchéité de qualité industrielle pour éviter que le phénomène capillaire ne provoque une infiltration d’humidité à l’intérieur du capteur.

2. Suggestions d’installation

• Profondeur d’installation : Il est recommandé de plonger le capteur d’au moins 30 cm sous l’eau, et la profondeur maximale ne doit pas dépasser 2 mètres, afin d’éviter les objets flottants à la surface et d’assurer la sécurité de la pression.

• Direction du flux d’eau : La fenêtre de mesure doit être orientée dans le sens du courant, et la position d’installation doit éviter les zones d’accumulation de bulles pour réduire l’interférence des bulles sur le trajet optique.

FAQ

Q1. Quelle est la corrélation entre les données mesurées par le NBL-BOD-406-S et la DBO₅ traditionnelle ?

Étant donné que l’intensité de fluorescence des matières organiques présente une forte corrélation avec la DBO₅, le capteur a été modélisé avec un grand nombre de solutions d’échantillons standards en usine. Dans des conditions de travail spécifiques, les utilisateurs peuvent optimiser davantage le coefficient de corrélation par une calibration en deux points sur site.

Q2. À quelle fréquence le capteur doit-il être calibré ?

Cela dépend de l’environnement d’application. Dans les eaux relativement propres, une calibration est généralement requise tous les 3 à 6 mois ; à l’entrée des stations d’épuration, il est recommandé de vérifier une fois par mois.

Q3. Ce capteur peut-il mesurer la qualité de l’eau à forte salinité (comme l’eau de mer) ?

Oui. La coque du capteur est en acier inoxydable 316L, qui offre une bonne résistance au brouillard salin. Cependant, pour une utilisation prolongée en eau de mer, il est nécessaire de renforcer le nettoyage des adhésions biologiques sur la fenêtre.

Q4. Pourquoi une solution de tryptophane est-elle requise pour la calibration ?

Le tryptophane est une substance d’étalonnage standard internationalement reconnue pour l’analyse de la qualité de l’eau par fluorescence, et ses caractéristiques de fluorescence excitée sont très cohérentes avec les matières organiques dissoutes.

Q5. Le capteur peut-il fonctionner normalement dans des environnements à basse température ?

La plage de fonctionnement du NBL-BOD-406-S est de 0 à 45℃. Tant que le plan d’eau ne gèle pas, le capteur peut mesurer normalement. Son capteur de température intégré effectue automatiquement la compensation des données.

Q6. Si la valeur mesurée présente des fluctuations continues, quelle peut en être la raison ?

Cela est généralement causé par des bulles près de la fenêtre de mesure ou par de grosses particules en suspension qui la bloquent. Veuillez vérifier si la brosse de nettoyage automatique fonctionne normalement et assurez-vous que la position d’installation présente un écoulement d’eau stable.

Q7. Peut-on lire les données directement sans PLC ?

Oui. Puisqu’il délivre des signaux Modbus standard, vous pouvez utiliser un convertisseur RS485 vers USB avec le logiciel hôte fourni par NiuBoL pour lire directement les données sur l’ordinateur.

Q8. Le dispositif d’étanchéité dynamique doit-il être retourné en usine pour remplacement tous les 18 mois ?

18 mois est le cycle recommandé pour garantir la sécurité sous haute pression d’eau et dans des environnements de nettoyage mécanique continu. Si l’environnement d’application présente une pression extrêmement faible et une faible fréquence de nettoyage, il peut être légèrement prolongé, mais une maintenance régulière en usine peut considérablement améliorer la durée de vie globale du capteur.

Synthèse et support technique

Le capteur BOD en ligne NBL-BOD-406-S de NiuBoL est un outil professionnel conçu pour faire face aux défis complexes de la qualité de l’eau. Son concept de conception numérique et sans réactifs répond précisément aux exigences fondamentales de « haute fiabilité, zéro maintenance et intégration facile » pour les équipements de surveillance de la qualité de l’eau à l’ère de l’Industrie 4.0.

Vous recherchez des composants plus rentables pour des solutions de surveillance en temps réel dans des projets de traitement des eaux usées ?

Notre équipe d’ingénieurs techniques peut vous fournir des documents détaillés de description des registres et des conseils d’intégration et d’installation. Contactez-nous immédiatement pour obtenir le dernier devis des capteurs NiuBoL et le manuel technique complet.
