Le capteur en ligne d'ions chlorure NiuBoL NBL-WQ-CLI-4 utilise une électrode sélective ionique à membrane solide brevetée avec compensation automatique de température. Il est spécialement conçu pour la surveillance des eaux usées industrielles, du dessalement de l'eau de mer, de l'eau de refroidissement en circuit et de l'environnement, fournissant des solutions de mesure en ligne en temps réel des ions chlorure haute stabilité, haute précision et à faible maintenance pour aider les intégrateurs système et les sous-traitants d'ingénierie à contrôler avec précision la concentration en ions chlorure et les risques de corrosion.

Surveillance précise de la concentration en ions chlorure dans l'eau pour prévenir efficacement les risques de corrosion et contrôler le procédé

Une concentration élevée en ions chlorure conduit souvent à la corrosion des équipements, des dommages aux canalisations et des rejets excessifs. Ceci est particulièrement marqué dans les eaux usées industrielles, l'utilisation de l'eau de mer et les systèmes d'eau en circuit. Le capteur en ligne d'ions chlorure séparé NiuBoL NBL-WQ-CLI-4 résout efficacement les points douloureux des électrodes traditionnelles comme la courte durée de vie, la dérive importante, la maintenance complexe et l'intégration système difficile grâce à son électrode à membrane solide brevetée et sa conception stable de qualité industrielle, fournissant un support professionnel pour une surveillance continue, fiable et à long terme.

Trois Avantages Clés

• Électrode à membrane solide brevetée, haute stabilité : La solution de référence interne s'infiltre lentement sous une pression de 1 bar, système de référence stable, prolongeant significativement la durée de vie de l'électrode.

• Mesure haute précision sur une large plage : Prend en charge une plage de 0~35000 mg/L, compensation automatique de température Pt1000, précision ±5% de la lecture, adaptable à diverses conditions de fonctionnement.

• Forte immunité aux interférences & Intégration facile : Protocole RS-485 Modbus RTU + sortie 4-20mA optionnelle, accès rapide aux systèmes PLC, DCS, SCADA et IoT.

Aperçu du Capteur en ligne d'ions chlorure NBL-WQ-CLI-4

Le capteur en ligne d'ions chlorure NiuBoL NBL-WQ-CLI-4 est un dispositif de surveillance par électrode sélective ionique à membrane solide professionnel lancé par NiuBoL, spécialement utilisé pour la détection en ligne rapide et précise de la teneur en ions chlorure libres dans l'eau.

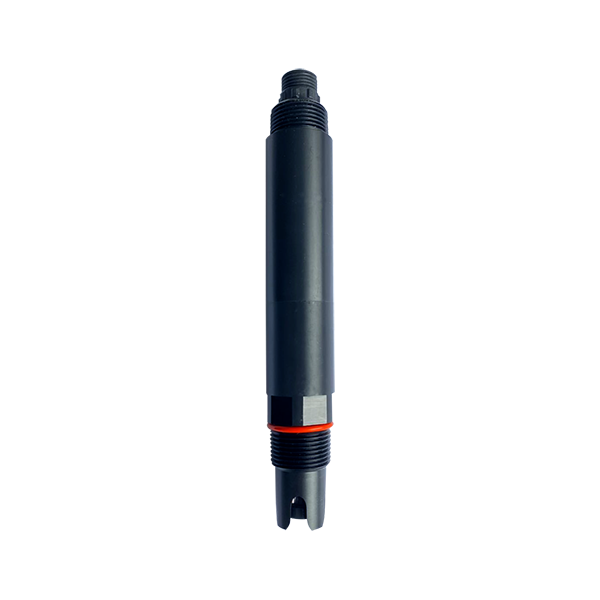

Le produit est divisé en deux versions : NBL-WQ-CLI-4A (type économique POM+ABS) et NBL-WQ-CLI-4S (type résistant à la corrosion POM+316L), s'adaptant à différents environnements de fluide. Classe de protection IP68 combinée à une méthode d'installation par filetage tuyau 3/4 NPT, prend en charge l'installation immergée, en ligne et en cuve. Fonction de compensation automatique de température intégrée avec une large plage de pH de travail de 2 à 12, répondant efficacement aux exigences strictes de surveillance des ions chlorure sur des sites industriels complexes.

Principaux Avantages du Capteur en ligne d'ions chlorure NBL-WQ-CLI-4

1. Électrode à ions chlorure à membrane solide brevetée
       Adopte une électrode sélective aux ions chlorure brevetée. La solution de référence interne s'infiltre extrêmement lentement à travers le pont salin microporeux sous une pression ≥100 kPa, formant un système de référence très stable. La durée de vie de l'électrode est beaucoup plus longue que celle des électrodes industrielles ordinaires, réduisant grandement la fréquence de remplacement et les coûts d'exploitation et de maintenance.

2. Haute précision et large adaptabilité de plage
       Offre deux options de plage : 0~3500 mg/L et 0~35000 mg/L. Résolution 0,1 mg/L (plage basse), précision ±5% de la lecture, précision de température ±0,3°C, temps de réponse T90 < 60 s, satisfaisant les besoins de surveillance de l'eau environnementale à faible concentration aux eaux usées à forte salinité.

3. Protection de qualité industrielle et sélection des matériaux

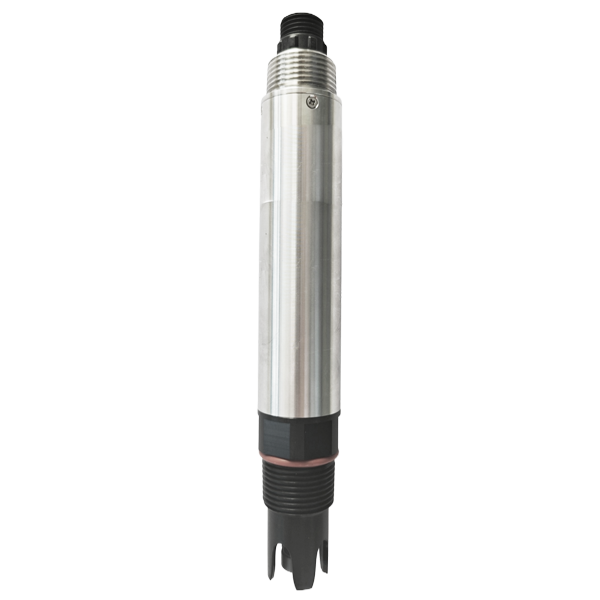

       Classe de protection IP68, supporte une utilisation en immersion prolongée. Le type 4S adopte un boîtier en acier inoxydable 316L, adapté aux milieux très corrosifs. Le produit a subi un test de vieillissement et de stabilité de 72 heures avant livraison pour garantir une haute fiabilité.

4. Installation et intégration système conviviales
       Conception standard avec filetage tuyau 3/4 NPT pour une installation facile. Protocole ouvert Modbus RTU facilitant l'accès rapide à divers systèmes de contrôle industriel, raccourcissant significativement le cycle d'intégration projet.

5. Maintenance simple
       Prend en charge l'étalonnage à deux points avec des opérations claires et standardisées. Des directives détaillées de maintenance de l'électrode sont fournies. La charge de travail de maintenance quotidienne est faible, adaptée à une exploitation sur site à long terme.

Spécifications Techniques du Capteur en ligne d'ions chlorure NBL-WQ-CLI-4

Applications

Le capteur en ligne d'ions chlorure NiuBoL NBL-WQ-CLI-4 est largement utilisé dans les scénarios suivants :

• Systèmes industriels d'eau de refroidissement en circuit : Surveille la concentration en ions chlorure, évalue le risque de corrosion et guide le dosage des inhibiteurs de corrosion.

• Dessalement de l'eau de mer et utilisation de l'eau de mer : Suit en temps réel les changements d'ions chlorure dans l'eau d'entrée et de sortie et optimise les procédés de traitement membranaire.

• Eaux usées industrielles et procédés chimiques : Utilisé pour le traitement des eaux usées contenant du chlore et la surveillance des points de rejet pour assurer la conformité environnementale.

• Stations d'épuration municipales et traitement d'eau récupérée : Contrôle les niveaux d'ions chlorure pour prévenir la corrosion des équipements et l'impact sur le réseau de canalisations.

• Eau de chaudière de centrale électrique et systèmes de désulfuration : Surveille l'accumulation d'ions chlorure pour assurer un fonctionnement sûr des équipements.

Câblage & Installation

Notes d'installation : Le capteur ne doit pas être installé à l'envers ou à l'horizontale. Il doit être installé avec une inclinaison d'au moins 15° pour assurer une infiltration normale de la solution de référence et un fonctionnement stable de l'électrode.

Connexion électrique (câble blindé 5 conducteurs) :

• Fil rouge → Alimentation positive (12～24V CC)

• Fil noir → Masse (GND)

• Fil bleu → 485A

• Fil vert → 485B

• Fil jaune → Sortie courant (optionnel, peut rester flottant si non utilisé)

FAQ

Q1. Quels sont les deux modèles de la série NBL-WQ-CLI-4 ? Comment choisir ?

Divisé en type 4A (POM+ABS) et type 4S (POM+316L). Le type 4A est recommandé pour les fluides conventionnels, et le type 4S est recommandé pour les environnements très corrosifs ou à forte salinité.

Q2. Quelles méthodes de sortie le capteur prend-il en charge ?

Protocole RS-485 Modbus RTU standard, et sortie courant 4-20mA optionnelle, compatible avec les systèmes PLC, DCS et IoT courants.

Q3. Quelle est la durée de vie de l'électrode à ions chlorure ?

Adopte une conception brevetée d'infiltration lente de solution de référence avec un système de référence stable. La durée de vie de l'électrode est significativement plus longue que celle des électrodes industrielles ordinaires, en fonction de l'environnement d'utilisation et de la maintenance.

Q4. Quelle est la méthode d'étalonnage ? Un étalonnage fréquent est-il requis ?

Prend en charge l'étalonnage à deux points (zéro + pente). Il est étalonné en usine. Il est recommandé de n'étalonner que lorsque l'erreur de mesure dépasse la plage. Laisser 5 minutes de stabilisation après chaque étalonnage.

Q5. Y a-t-il des exigences particulières concernant l'angle d'installation ?

Doit être installé avec un angle supérieur à 15°. Il ne doit pas être installé à l'envers ou à l'horizontale pour assurer le fonctionnement normal du système de référence.

Q6. Comment entretenir l'électrode quotidiennement ?

Mettre sous tension et immerger dans l'eau du robinet pendant 24 heures pour l'activation avant la première utilisation ; nettoyer avec de l'eau déminéralisée et la garder au sec quotidiennement ; éviter le contact avec la graisse de silicone et l'immersion prolongée dans l'eau distillée.

Q7. Y a-t-il des ions interférents pour le capteur ?

Les principaux ions interférents comprennent les ions sulfure, iodure, bromure, etc. L'application réelle doit être évaluée en combinaison avec la qualité de l'eau sur site.

Q8. Quelle est la période de garantie du produit ?

Garantie d'un an pour l'appareil complet à compter de la date de vente. L'électrode, en tant que consommable, bénéficie d'une garantie de six mois. Les dommages causés par une mauvaise utilisation ne sont pas couverts.

Résumé

Le capteur en ligne d'ions chlorure NiuBoL NBL-WQ-CLI-4 fournit des moyens de surveillance en ligne professionnels et fiables des ions chlorure pour les projets de traitement de l'eau industrielle, de gestion de l'environnement et d'utilisation de l'eau de mer grâce à son électrode à membrane solide brevetée, son système de référence haute stabilité, sa large plage d'adaptation au pH et sa conception de protection IP68. Il aide les équipes d'ingénierie à maîtriser avec précision les paramètres clés des ions chlorure, à prévenir efficacement les risques de corrosion, à optimiser le contrôle des procédés et à réduire les coûts globaux d'exploitation et de maintenance.

Besoin de conseils pour la sélection d'un capteur d'ions chlorure, d'une table d'adresses de registre Modbus, de conseils d'installation sur site ou d'études de cas d'application réussies ? N'hésitez pas à contacter l'équipe d'assistance technique de NiuBoL. Nous vous fournirons des solutions complètes et professionnelles pour la surveillance des ions de qualité de l'eau.
