Le capteur en ligne de matières en suspension totales NiuBoL NBL-WQ-TSS-4S utilise le principe de mesure de la lumière diffusée infrarouge avec un algorithme de compensation de température intégrée et d'auto-nettoyage. Sortie double RS485 Modbus/RTU et 4-20mA, acier inoxydable 316L, protection IP68 (immersion 20m). Convient aux eaux usées municipales, rejets industriels, surveillance des rivières et plus. Stable, anti-interférences et facile à entretenir.

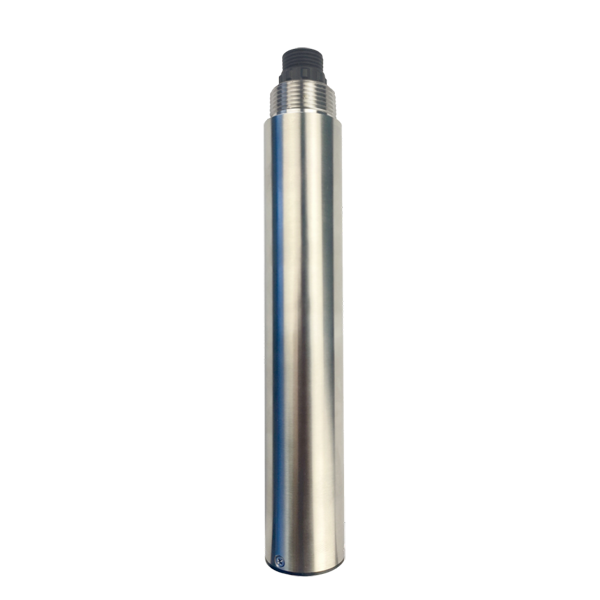

Capteur en ligne de matières en suspension totales NBL-WQ-TSS-4S

Méthode de la lumière diffusée infrarouge — Traverse avec précision les masses d'eau complexes, concentration de matières en suspension / boues connue en une mesure

Moussage du bassin d'aération, eau de sortie du clarificateur secondaire chargée de boues, turbidité soudaine de la rivière… Les matières en suspension (MES) et la concentration de boues sont des indicateurs clés pour mesurer la qualité de l'eau et contrôler les processus. Cependant, les méthodes d'échantillonnage et de pesée traditionnelles sont en retard de plusieurs heures et ne peuvent pas être utilisées pour la régulation en temps réel. Le capteur en ligne de matières en suspension NiuBoL NBL-WQ-TSS-4S utilise la technologie de rétrodiffusion infrarouge avec compensation de température Pt1000 intégrée et réponse au niveau de la seconde à la concentration réelle. Sortie double numérique + analogique, installation immergée 3/4" NPT, fournissant une solution fiable de matières en suspension en ligne pour le traitement des eaux usées et la surveillance environnementale.

Trois Avantages Clés

• Méthode de la lumière diffusée infrarouge, forte immunité aux interférences de la lumière ambiante : Utilise une source LED infrarouge combinée à une conception de trajet optique en quartz pur. Produit des données stables même sous lumière naturelle ou éclairage artificiel.

• Interface de sortie double, intégration sans obstacle : RS-485 Modbus/RTU standard, sortie courant 4-20mA optionnelle, répondant aux besoins d'accès des nouveaux systèmes et des anciens API.

• Acier inoxydable 316L complet + résistance à l'immersion IP68 20m : Non affecté par les masses d'eau corrosives et l'installation en profondeur. Convient aux bassins d'aération, puits profonds, rivières et autres environnements sévères.

Présentation du produit du capteur en ligne de matières en suspension totales NBL-WQ-TSS-4S

Le NiuBoL NBL-WQ-TSS-4S est un capteur intelligent intégré spécialement conçu pour la surveillance continue de la concentration de matières en suspension (MES) dans l'eau. Il adopte le principe de mesure par diffusion optique : une LED infrarouge à l'intérieur du capteur émet un faisceau d'intensité lumineuse constante dans l'échantillon d'eau. Les particules en suspension dans l'eau provoquent une diffusion de la lumière. Un photodétecteur haute sensibilité reçoit l'intensité de la lumière rétrodiffusée proportionnelle à la concentration de particules, qui est ensuite linéarisée en interne et sort directement la valeur de concentration.

Le capteur ne nécessite aucun réactif ni consommable et a un temps de réponse extrêmement rapide (T90 < 30 secondes). Capteur de température Pt1000 intégré pour la compensation automatique de l'effet de la température sur le signal de diffusion. Boîtier en acier inoxydable 316L avec un degré de protection IP68 (peut être immergé en continu à 20 mètres de profondeur d'eau). Avec un filetage 3/4" NPT, il supporte l'installation immergée dans des cuves, canalisations ou canaux ouverts. Signal numérique RS-485 standard avec signal analogique 4-20mA optionnel, compatible facilement avec les systèmes de contrôle distribués (DCS) ou les enregistreurs anciens.

Spécifications techniques du capteur en ligne de matières en suspension NBL-WQ-TSS-4S

Scénarios d'application typiques

• Stations d'épuration des eaux usées municipales : Surveillance des MES dans les bassins d'aération, surveillance des matières en suspension de l'effluent dans les clarificateurs secondaires, mesure de la concentration de boues de retour — aidant au contrôle précis de l'évacuation des boues et du taux de retour.

• Traitement des eaux usées industrielles : Surveillance en ligne des matières en suspension dans les industries de galvanoplastie, d'impression et de teinture, de fabrication de papier, de transformation des aliments, etc. pour assurer la conformité des rejets.

• Surveillance des eaux de surface et des rivières : Réflexion en temps réel des changements de turbidité de l'eau, alerte précoce de l'érosion des sédiments, d'efflorescences d'algues ou de rejets illégaux.

• Usines minières et de lavage de charbon : Surveillance de la concentration de poudre de charbon dans le traitement des eaux minières et l'eau de circulation de lavage du charbon pour assurer la sécurité des équipements et la réutilisation des ressources en eau.

• Chantiers de construction et ruissellement : Contrôle des matières en suspension aux points de rejet des eaux d'exhaure de construction et des eaux usées de boue pour répondre aux exigences de surveillance environnementale.

Points clés de câblage et d'installation

Connexion électrique (câble blindé 5 conducteurs)

FAQ

Q1. Le capteur NBL-WQ-TSS-4S peut-il mesurer des concentrations extrêmement faibles de matières en suspension (comme l'eau potable) ?

Oui. La limite de détection minimale est de 1 mg/L avec une résolution de 0,1 mg/L dans la plage 0-200 mg/L. Cependant, pour l'eau propre à faible turbidité comme l'eau du robinet, un capteur de turbidité dédié est recommandé pour une meilleure sensibilité. Ce capteur est plus adapté aux eaux usées, eaux industrielles et autres scénarios de matières en suspension de concentration moyenne à élevée.

Q2. Le capteur sera-t-il perturbé par la lumière ambiante ?

Les interférences sont extrêmement faibles. Le capteur utilise une source LED infrarouge et un filtre à bande étroite. Le récepteur ne répond qu'à une longueur d'onde infrarouge spécifique. Le trajet optique en quartz pur et la conception du boîtier blindent efficacement la lumière parasite. Les données restent stables même exposées à la lumière solaire directe ou installées dans des tuyaux transparents.

Q3. La sortie 4-20mA peut-elle être utilisée simultanément avec Modbus ?

Oui. Si vous commandez le modèle avec la fonction optionnelle 4-20mA (fil jaune), le signal numérique Modbus et le signal analogique 4-20mA peuvent être sortis simultanément sans interférence. Cela offre la commodité de se connecter à deux systèmes (comme un affichage local et un API distant) en même temps.

Q4. À quelle fréquence le capteur a-t-il besoin d'être étalonné ?

Il est recommandé d'effectuer un étalonnage zéro et pente avec une solution standard après l'installation initiale. Ensuite, étalonner tous les 1 à 3 mois selon la stabilité de la qualité de l'eau. Réétalonner si l'écart avec la méthode de pesée en laboratoire dépasse les attentes. Pour des conditions stables (comme la mesure des MES dans les stations d'épuration municipales), l'intervalle d'étalonnage peut être prolongé de manière appropriée.

Q5. Comment nettoyer la fenêtre optique du capteur ?

Utilisez un chiffon doux humide ou une éponge imbibée d'eau propre ou d'un détergent doux pour essuyer doucement la surface de la fenêtre en quartz, puis rincez à l'eau claire. N'utilisez pas d'objets durs pour gratter ou des acides/ bases forts pour nettoyer, car cela pourrait endommager la surface optique. Établir une fréquence de nettoyage basée sur l'adhérence des boues sur site (généralement 1 à 2 fois par semaine).

Q6. La concentration de matières en suspension sortie par le capteur en mg/L est-elle cohérente avec les résultats de la méthode gravimétrique des MES ?

Le capteur calcule la concentration de matières en suspension à partir de l'intensité de la lumière diffusée et est étalonné en usine avec des substances standard. Pour des échantillons d'eau spécifiques (comme des eaux usées industrielles avec de grandes différences de caractéristiques de boues), les caractéristiques de diffusion peuvent différer des substances standard. Il est recommandé de faire 5 à 10 groupes de comparaisons entre les lectures du capteur et la méthode gravimétrique en laboratoire (séchage à 103-105°C) lors de l'utilisation initiale pour établir un coefficient de correction de corrélation pour les résultats de comparaison les plus précis.

Q7. Le capteur peut-il être installé horizontalement ?

Oui, il peut être installé horizontalement ou selon n'importe quel angle, mais assurez-vous que la fenêtre de mesure est entièrement immergée sous la surface du liquide et qu'il n'y a pas d'obstruction ni d'attache de bulles devant la fenêtre. Il est recommandé d'utiliser le support d'installation immergée fourni par NiuBoL pour maintenir le capteur stable et orienté dans la direction de l'écoulement de l'eau.

Q8. Quelles sont l'alimentation maximale et la distance de communication supportées ?

À une tension d'alimentation de 12 VCC, la longueur du câble est recommandée de ne pas dépasser 50 mètres ; à 24 VCC, le câble peut être étendu à plus de 200 mètres. La communication RS-485 à 9600 bps peut atteindre une distance de transmission fiable de 1200 mètres. Des répéteurs sont nécessaires au-delà de cette distance.

Résumé

Le suivi des matières en suspension ne devrait pas être un long cycle "d'échantillonnage – envoi pour analyse – attente", ni être contraint par un nettoyage fréquent, une consommation de réactifs et une dérive du signal. NiuBoL NBL-WQ-TSS-4S vous offre une conception optique de diffusion solide et une technologie d'emballage de qualité industrielle :

Pour les intégrateurs : Modbus + sortie double 4-20mA, un capteur s'adapte à tous les projets ; protocole transparent et débogage efficace.

Pour les contractants d'ingénierie : Acier inoxydable 316L + protection immersion profonde IP68, installation stable dans les bassins d'aération, puits profonds et canaux ouverts ; interface standard 3/4" NPT avec une forte polyvalence des pièces de rechange.

Pour les utilisateurs finaux : Sans réactif, fonctionnement à long terme avec un simple essuyage ; réponse au niveau de la seconde, contrôle en temps réel des tendances de changement des matières en suspension, optimisation de l'évacuation des boues et du dosage.

Fiche technique du capteur en ligne de matières en suspension totales NBL-WQ-TSS-4S

NBL-WQ-TSS-4S Online Total Suspended Solids Sensor.pdf
