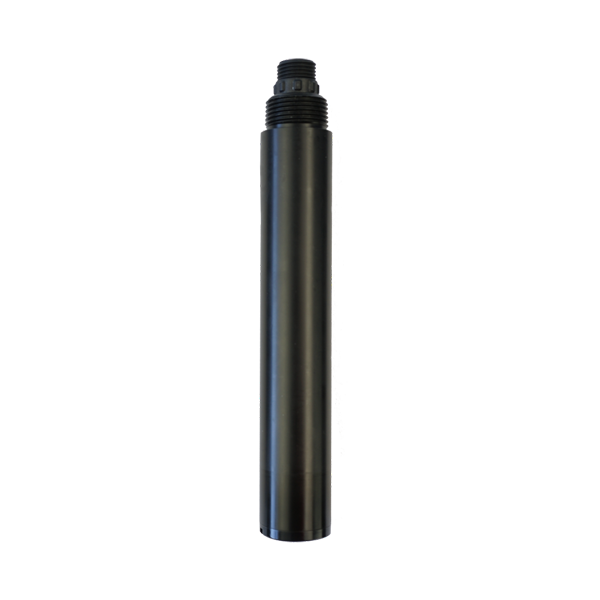

Capteur de matières en suspension en ligne NBL-WQ-TSS-4A pour la surveillance de la qualité de l'eau et le traitement des eaux usé···

Le capteur en ligne de matières en suspension NiuBoL NBL-WQ-TSS-4A utilise le principe de mesure de la lumière diffusée à 90°, avec une source LED infrarouge et une structure à fibre optique intégrées, prenant en charge le protocole RS485 Modbus RTU. Conçu pour la surveillance de la qualité de l'eau, le traitement des eaux usées et le contrôle des processus industriels, avec une haute protection IP68 et une compensation automatique de température. C'est un choix fiable pour les intégrateurs système souhaitant réaliser la numérisation de la qualité de l'eau.

Surveillance en temps réel haute précision de qualité industrielle : Capteur en ligne de matières en suspension (MES) NiuBoL

Résoudre les points faibles de la dérive et des interférences lumineuses dans la surveillance des eaux usées — un choix stable conçu pour les intégrateurs système.

• Technologie de diffusion infrarouge : Filtre efficacement les interférences de la lumière naturelle, garantissant une haute précision même dans les faibles plages.

• Protocole Modbus standard : Aucun développement secondaire requis, connexion transparente à diverses plateformes PLC, DCS et IoT.

• Conception étanche IP68 : Prend en charge l'installation immergée à long terme jusqu'à 20 mètres sous l'eau, sans entretien prolongé.

Aperçu du produit du capteur en ligne de matières en suspension NBL-WQ-TSS-4A

Dans les projets modernes de traitement de l'eau et de surveillance environnementale, la précision de mesure des matières en suspension (Total Suspended Solids, MES) affecte directement le succès du contrôle des processus. Cependant, les environnements d'éclairage extérieur complexes, les températures de l'eau changeant rapidement et les milieux corrosifs sévères provoquent souvent la dérive ou l'endommagement fréquent des capteurs ordinaires.

NiuBoL NBL-WQ-TSS-4A est un capteur en ligne de matières en suspension intégré spécialement conçu pour les conditions industrielles et environnementales sévères. Il adopte le principe avancé de la lumière de rétrodiffusion combiné à une structure à fibre optique, qui excelle non seulement en stabilité de mesure mais est également profondément optimisé pour la facilité d'intégration et la durabilité. En tant que membre clé de la famille de capteurs NiuBoL, il vise à fournir aux contractants en ingénierie environnementale et aux intégrateurs système de stations d'épuration une solution de capteur de qualité d'eau numérique de qualité industrielle et rentable.

Avantages techniques clés

1. Principe de diffusion par fibre optique
   Le NBL-WQ-TSS-4A abandonne la conception traditionnelle de la lumière transmise et adopte la méthode de mesure de la lumière diffusée à 90°. La source LED infrarouge émet un faisceau qui se diffuse lorsqu'il rencontre des particules en suspension dans l'échantillon d'eau. Le capteur capture l'intensité de la lumière rétrodiffusée grâce à une structure de fibre optique de précision. Cette structure améliore grandement la résistance du capteur aux interférences de lumière externe, maintenant une stabilité de lecture extrêmement élevée même dans des canaux ouverts extérieurs bien éclairés.

2. Excellente protection de qualité industrielle et matériaux
   Le boîtier du capteur combine des plastiques techniques POM (polyoxyméthylène) et ABS. Cette combinaison de matériaux présente non seulement une forte stabilité chimique et résiste à la corrosion de la plupart des milieux acides et alcalins, mais offre également une haute résistance mécanique. Associée à l'encapsulation étanche IP68, le capteur peut fonctionner de manière stable pendant de longues périodes à des profondeurs allant jusqu'à 20 mètres sous l'eau, sans être affecté par l'humidité, la pression de l'eau profonde et les environnements corrosifs.

3. Compensation de température automatique précise
   Les changements de température de l'eau affectent l'indice de réfraction des liquides et les performances des composants électroniques. Le capteur intègre un capteur de température haute précision Pt1000 pour collecter la température du milieu en temps réel et effectuer une compensation au niveau de l'algorithme. Cette conception garantit que la valeur de matières en suspensions en sortie reste linéairement cohérente dans la plage de fonctionnement de 0°C à 50°C.

4. Solution d'intégration ouverte et pratique
   Pour répondre aux besoins de l'Internet Industriel des Objets (IIoT), le capteur est livré de série avec une interface numérique RS-485 et suit strictement le protocole Modbus RTU. Cela permet aux techniciens de le connecter facilement à un logiciel de configuration, une IHM ou diverses plateformes cloud. Nous fournissons également en option une sortie analogique 4-20mA pour satisfaire les habitudes d'accès des systèmes de contrôle traditionnels, réalisant un véritable "plug and play".

Spécifications techniques du capteur en ligne de matières en suspension NBL-WQ-TSS-4A

Scénarios d'application typiques

• Stations d'épuration des eaux usées : Surveillez la concentration de boues dans les bassins de traitement biologique et les matières en suspension de l'effluent pour aider à optimiser le volume d'aération et le dosage chimique.

• Surveillance des eaux de surface : Suivi en ligne à long terme des rivières, lacs et plans d'eau paysagers pour suivre en temps réel les tendances de turbidité et de matières en suspension.

• Traitement de l'eau de procédé industriel : Systèmes d'eau de refroidissement en circuit, traitement de l'eau de lavage du charbon et surveillance des rejets d'eaux usées papetières pour protéger les performances des équipements de traitement de l'eau ultérieurs.

• Alimentation en eau secondaire et surveillance de l'eau du robinet : Contrôlez la stabilité de la qualité de l'eau du réseau pour garantir que l'alimentation en eau terminale respecte les normes environnementales.

Guide d'installation et de connexion électrique

Recommandations d'installation physique

• Exigences d'espacement : Gardez le capteur à au moins 5 cm de la paroi du bassin ou de la paroi interne du tuyau et à au moins 10 cm du fond pour éviter les interférences d'effet de bord.

• Éviter les bulles : Assurez-vous que la fenêtre de mesure est complètement immergée et qu'aucune bulle ne s'accumule devant la fenêtre.

Définition du câblage électrique

Le capteur utilise un câble blindé torsadé à 5 conducteurs. Veuillez suivre strictement la séquence et vérifier avant la mise sous tension :

• Fil rouge : Alimentation positive (12～24VCC)

• Fil noir : Masse d'alimentation (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

• Fil jaune : Sortie courant 4-20mA (optionnel, isoler et laisser flottant si non utilisé)

FAQ

Q1. Quel est le principe de mesure du capteur de matières en suspension NiuBoL ?

Il utilise le principe de la lumière diffusée à 90°. La lumière infrarouge LED éclaire les particules en suspension pour produire une diffusion. La concentration en mg/L est obtenue en mesurant l'intensité de la lumière diffusée et un calcul de linéarisation.

Q2. Pourquoi le capteur a-t-il besoin d'un capteur de température intégré ?

Les changements de température de l'eau affectent légèrement la lentille optique et le circuit de détection. Le capteur de température intégré effectue une compensation automatique de température en temps réel par des algorithmes pour garantir la cohérence des lectures à travers différentes saisons et températures de l'eau.

Q3. Le capteur peut-il être utilisé dans l'eau de mer à haute salinité ?

Le boîtier utilise des matériaux POM et ABS avec une bonne résistance à la corrosion. Dans l'eau de mer hautement corrosive, il est recommandé de vérifier régulièrement la fenêtre de mesure et de renforcer l'étanchéité sur tous les connecteurs.

Q4. Le capteur nécessite-t-il un étalonnage fréquent ?

Il est recommandé de suivre les exigences de l'autorité locale de protection de l'environnement. Dans les environnements industriels généraux, en raison de l'utilisation d'une source de lumière infrarouge haute stabilité, le cycle d'étalonnage peut durer jusqu'à 3-6 mois.

Q5. Qu'est-ce qui cause de grandes fluctuations dans les données de mesure ?

Veuillez vérifier la position d'installation : 1) si un grand nombre de bulles se génèrent devant la fenêtre de mesure ; 2) si le capteur est trop près de la paroi du bassin, provoquant des interférences de réflexion ; 3) si la couche de blindage du câble est correctement mise à la terre.

Q6. Comment nettoyer la fenêtre de mesure du capteur ?

Utilisez de l'eau du robinet pour rincer ou essuyez doucement avec un chiffon doux humide. N'utilisez pas de brosses métalliques ou d'objets pointus pour éviter de rayer la surface de la lentille optique.

Q7. NiuBoL fournit-il des instruments secondaires de support ?

Oui. Les capteurs NiuBoL prennent en charge le protocole standard Modbus RTU et peuvent être associés à nos instruments de la série NBL-Display ou connectés directement au système PLC existant du client.

Q8. Le câble peut-il être prolongé jusqu'à 100 mètres ?

Le RS-485 supporte théoriquement une transmission de plus de 1000 mètres. Pour une transmission longue distance, assurez-vous que la tension d'alimentation à l'extrémité du capteur reste au-dessus de 12V et utilisez un câble à paire torsadée blindée de haute qualité pour éviter les interférences.

Résumé

Le capteur en ligne de matières en suspension NiuBoL NBL-WQ-TSS-4A est devenu un outil de productivité efficace dans le domaine de la surveillance de l'environnement aquatique grâce à sa conception industrielle excellente, sa structure optique stable et sa sortie numérique précise. Nous comprenons la demande des intégrateurs système pour la "stabilité" et la "simplicité", c'est pourquoi chaque capteur subit un test de vieillissement et de stabilité de 72 heures avant de quitter l'usine.

Recherchez-vous une solution de surveillance de la qualité de l'eau qui peut réduire les coûts d'exploitation et de maintenance et améliorer les taux d'acceptation de projet ? Contactez-nous immédiatement pour obtenir le manuel technique complet de surveillance de la qualité de l'eau NiuBoL et des plans de remise pour achats en gros. Nous espérons travailler avec vous pour construire un avenir numérique plus intelligent et plus clair.

Fiche technique du capteur en ligne de matières en suspension NBL-WQ-TSS-4A
