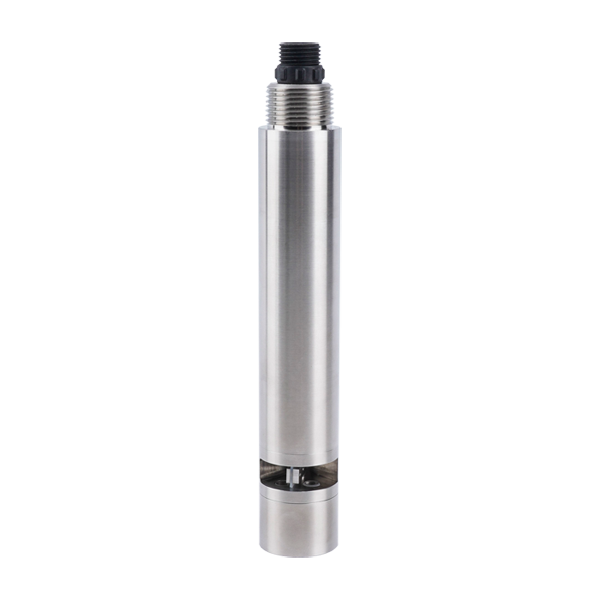

Capteur de DCO en ligne industriel NBL-WQ-COD-408-S pour le traitement des eaux usées, la surveillance des eaux usées et la gestio···

Nouvelles Hautes en Surveillance Écologique : Capteur en ligne numérique COD UV254 de NiuBoL

Dites adieu aux réactifs chimiques et à la pollution secondaire, en établissant une base de surveillance stable et à long terme pour les systèmes d'eau intelligents.

• Méthode d'absorption à double longueur d'onde : Utilise la lumière UV à 254 nm et un trajet optique de référence pour compenser automatiquement les interférences de turbidité, garantissant l'exactitude des données.

• Raclette de nettoyage automatique intégrée : Empêche efficacement l'encrassement biologique et le masquage de la fenêtre optique par des contaminants, minimisant la fréquence de maintenance.

• Architecture d'intégration entièrement numérique : RS485 Modbus RTU standard, pas d'instruments secondaires coûteux requis, interface directe avec divers systèmes de contrôle.

Aperçu du produit Capteur en ligne COD NBL-WQ-COD-408-S

Dans les processus modernes de surveillance environnementale et de traitement des eaux usées, la Demande Chimique en Oxygène (DCO) est un indicateur clé pour mesurer les niveaux de pollution organique dans l'eau. Les méthodes chimiques traditionnelles (méthode au bichromate) nécessitent des instruments encombrants, des réactifs dangereux et produisent une pollution secondaire.

Le Capteur en ligne de DCO NiuBoL NBL-WQ-COD-408-S est basé sur le principe d'absorption spécifique de la lumière ultraviolette à 254 nm par les substances organiques, réalisant une surveillance en temps réel sans réactifs, sans pollution et à haute fréquence. Ce capteur mesure non seulement la DCO, mais fournit simultanément des données de turbidité et de température. Grâce à sa compensation algorithmique précise et sa technologie d'auto-nettoyage, NiuBoL offre aux intégrateurs de systèmes et aux entrepreneurs en ingénierie une solution de capteur numérique conforme aux tendances environnementales tout en offrant des avantages économiques exceptionnels.

Avantages techniques clés du capteur en ligne COD NBL-WQ-COD-408-S

1. Mesure innovante à double longueur d'onde et compensation algorithmique

Le NBL-WQ-COD-408-S utilise deux sources lumineuses indépendantes. La source principale émet de la lumière UV à 254 nm pour détecter la teneur en matières organiques ; la source de référence mesure la turbidité de l'eau. Grâce à un algorithme de compensation spécifique interne, le capteur élimine automatiquement l'interférence des matières en suspension particulaires sur l'absorbance. Même dans des conditions de qualité d'eau fluctuantes, il fournit des valeurs de DCO stables et fiables, réduisant considérablement les écarts de mesure causés par le bruit environnemental.

2. Mesure physique, pas de pollution chimique secondaire

En tant que capteur optique, le NBL-WQ-COD-408-S ne nécessite aucun réactif chimique pendant tout le processus de mesure. Cela évite non seulement la pollution secondaire due au traitement des effluents, mais résout également les points faibles des analyseurs chimiques traditionnels : réponse lente, réactifs coûteux et colmatage facile des tuyaux. C'est une alternative idéale pour les projets recherchant l'économie, la protection de l'environnement et une surveillance continue ininterrompue.

3. Système de nettoyage automatique intégré pour une maintenance faible à long terme

Dans le suivi en ligne à long terme, les fenêtres optiques sont sujettes aux défaillances dues à l'encrassement biologique ou à l'accumulation de saletés. NiuBoL équipe cette série d'une raclette de nettoyage automatique standard. Les utilisateurs peuvent régler la fréquence de nettoyage en fonction de l'environnement sur site, garantissant que la fenêtre de mesure reste propre et que la stabilité de mesure soit maintenue sur des périodes de 18 mois, voire plus. Cette conception réduit considérablement la charge de travail de maintenance manuelle sur site.

4. Matériau de qualité industrielle 316L et protection IP68

Pour les conditions sévères telles que les stations d'épuration et les usines chimiques, le boîtier du capteur est fabriqué en acier inoxydable 316L de haute qualité offrant une excellente résistance à la corrosion. Avec le degré de protection IP68 le plus élevé, le capteur peut être immergé en continu dans l'eau jusqu'à 2 mètres de profondeur, résistant à l'humidité, à la haute pression et à l'environnement chimique complexe des eaux usées industrielles.

Spécifications techniques du capteur en ligne COD NBL-WQ-COD-408-S

Applications typiques

• Surveillance des processus de traitement des eaux usées : Suivi en temps réel des concentrations de DCO à l'entrée et à la sortie, optimisation de l'aération et assurance de la conformité des rejets.

• Surveillance des rivières et eaux de surface : Déployé dans les stations de surveillance environnementale pour un suivi en ligne en réseau, détectant rapidement les incidents de pollution organique.

• Surveillance en ligne des eaux usées industrielles : Suivi en temps réel aux points de rejet dans les industries papetières, d'impression et de teinture, chimiques, aidant les entreprises à atteindre une conformité environnementale en boucle fermée.

• Intégration de systèmes d'eau intelligents : En tant que composant clé de la couche de détection, se connecte aux passerelles de calcul en périphérie ou aux plateformes cloud pour des jumeaux numériques des environnements aquatiques urbains.

Définition du câblage et directives d'installation

Définition du câblage électrique (câble blindé 5 conducteurs)

• Fil rouge : Positif d'alimentation (12～24V CC)

• Fil noir : Masse d'alimentation (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

• Fil jaune : 4-20mA (optionnel, laisser ouvert si non utilisé)

Points d'installation physique

1. Sélection de l'emplacement : Une installation horizontale est recommandée, avec la zone de mesure face à la direction de l'écoulement de l'eau pour réduire l'accumulation de bulles.

2. Contrôle de la profondeur : Le capteur doit être immergé d'au moins 30 cm sous le niveau d'eau minimum, mais pas plus de 2 mètres de profondeur.

3. Protection contre les chocs : Dans les écoulements turbulents, renforcez le capteur et utilisez des manchons de protection de câble pour prévenir les dommages d'impact ou la rupture du câble.

FAQ

Q1 : Les mesures du capteur en ligne de DCO NiuBoL sont-elles cohérentes avec la méthode au bichromate de laboratoire ?
R : La méthode d'absorption UV présente une bonne corrélation avec les méthodes chimiques. Pour une qualité d'eau spécifique, en utilisant la fonction "calibration de pente" fournie par NiuBoL pour une correction sur site, les résultats de mesure peuvent rester hautement cohérents avec la méthode de laboratoire.

Q2 : Ce capteur nécessite-t-il un remplacement régulier de réactif ?
R : Non. Le NBL-WQ-COD-408-S utilise une mesure physique entièrement optique, ne consommant aucun réactif chimique, réduisant considérablement les coûts opérationnels.

Q3 : Les bulles d'air dans l'eau affectent-elles les résultats de mesure ?
R : Les bulles provoquent une diffusion de la lumière et des fluctuations de lecture. Nous recommandons une installation dans des endroits avec moins de bulles, une orientation horizontale, et de s'assurer qu'aucune bulle n'est attachée sur la fenêtre de mesure avant de mesurer.

Q4 : À quelle fréquence fonctionne la raclette de nettoyage automatique ?
R : La fréquence de nettoyage peut être réglée de manière flexible via des commandes Modbus selon la qualité de l'eau sur site. Si la qualité de l'eau est mauvaise et sujette à l'entartrage, nous recommandons d'augmenter la fréquence de nettoyage.

Q5 : Qu'est-ce qui provoque de grandes fluctuations dans les valeurs affichées pendant le fonctionnement ?
R : Vérifiez d'abord si la fenêtre de mesure est obstruée ou si la raclette de nettoyage fonctionne correctement. De plus, si la turbidité de l'eau dépasse la plage du capteur, cela peut également affecter la précision de la compensation de DCO.

Q6 : Quelle solution standard doit être utilisée pour l'étalonnage ?
R : L'étalonnage de DCO utilise généralement une solution standard préparée avec du phtalate acide de potassium (KHP). Veuillez vous référer au manuel pour les détails de préparation. La température et la turbidité doivent être étalonnées avant l'étalonnage de DCO.

Q7 : Le câble peut-il être coupé et rallongé par moi-même ?
R : Il est recommandé de le faire par des professionnels. La communication RS-485 est stable sur 1000 mètres, mais assurez-vous que la tension d'alimentation reste supérieure à 12V après une transmission longue distance, et faites des connexions isolées étanches.

Q8 : Pourquoi le manuel mentionne-t-il un retour en usine après 18 mois ?
R : Pour garantir les performances d'étanchéité du capteur sous pression d'eau profonde, nous recommandons de renvoyer le capteur à l'usine tous les 18 mois pour remplacer le joint dynamique et effectuer une inspection complète et une maintenance du système d'auto-nettoyage.

Résumé et support technique

Le capteur NiuBoL NBL-WQ-COD-408-S combine haute efficacité, faible coût et haute stabilité, ce qui en fait un outil "rentable et efficace" pour les projets de surveillance environnementale numérique d'aujourd'hui. Ses caractéristiques sans réactif et à faible maintenance démontrent une forte adaptabilité dans les stations de surveillance distantes sans surveillance ou les sites industriels complexes.

Recherchez-vous une solution de DCO en ligne qui réalise véritablement une opération stable à long terme sans maintenance postérieure fastidieuse ? NiuBoL fournit un support technique pour les intégrateurs, vous aidant à construire rapidement un lien de surveillance fiable et stable.

Fiche technique du capteur en ligne COD NBL-WQ-COD-408-S

NBL-WQ-COD-408-S Online COD Sensor.pdf
