Capteur d'ions cuivre en ligne NBL-WQ-CU-4 | Électrode sélective d'ions cuivre à membrane cristalline | Surveillance en ligne des···

Le capteur en ligne d'ions cuivre NiuBoL NBL-WQ-CU-4 utilise un électrode sélective d'ions cuivre à membrane cristalline brevetée avec compensation automatique de température. Il est spécialement conçu pour les eaux usées industrielles, les procédés de galvanoplastie, la surveillance environnementale et les scénarios de traitement des métaux lourds, fournissant des solutions de mesure en ligne en temps réel d'ions cuivre haute stabilité, haute précision et à faible entretien pour aider les intégrateurs de systèmes et les entrepreneurs en ingénierie à contrôler avec précision les rejets de métaux lourds et la régulation des procédés.

Surveillance précise de la concentration d'ions cuivre dans l'eau pour aider à atteindre un rejet conforme des métaux lourds et un contrôle qualité des procédés

Une concentration excessive d'ions cuivre dans les eaux usées industrielles, les bains de galvanoplastie et les masses d'eau environnementales peut facilement conduire à des pénalités environnementales, à la corrosion des équipements et à des problèmes de qualité des produits. Le capteur en ligne d'ions cuivre séparé NiuBoL NBL-WQ-CU-4 résout efficacement les points faibles des électrodes traditionnelles tels que la courte durée de vie, la dérive importante, l'entretien fréquent et l'intégration système difficile grâce à une électrode à membrane cristalline brevetée et une conception stable de qualité industrielle, fournissant un support professionnel pour une surveillance continue et fiable à long terme.

Trois avantages clés

• Électrode à membrane cristalline brevetée haute stabilité : La solution de référence interne s'infiltre lentement sous une pression de 1 bar, système de référence stable, durée de vie de l'électrode significativement prolongée.

• Compensation automatique haute précision : Compensation automatique de température Pt1000, méthode d'étalonnage à deux points, mesure précise et fiable.

• Protocole industriel et intégration facile : Prend en charge RS-485 (protocole Modbus RTU) et la sortie 4-20mA optionnelle, accès rapide aux plates-formes PLC, DCS, SCADA et IoT.

Vue d'ensemble du capteur en ligne d'ions cuivre NBL-WQ-CU-4

Le capteur en ligne d'ions cuivre NiuBoL NBL-WQ-CU-4 est un appareil de surveillance par électrode sélective d'ions à membrane cristalline professionnel lancé par NiuBoL, spécialement utilisé pour la détection en ligne rapide et précise de la teneur en ions cuivre dans l'eau.

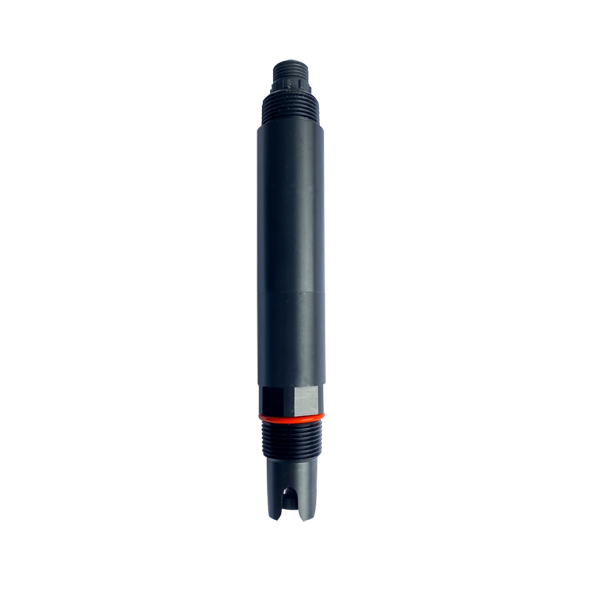

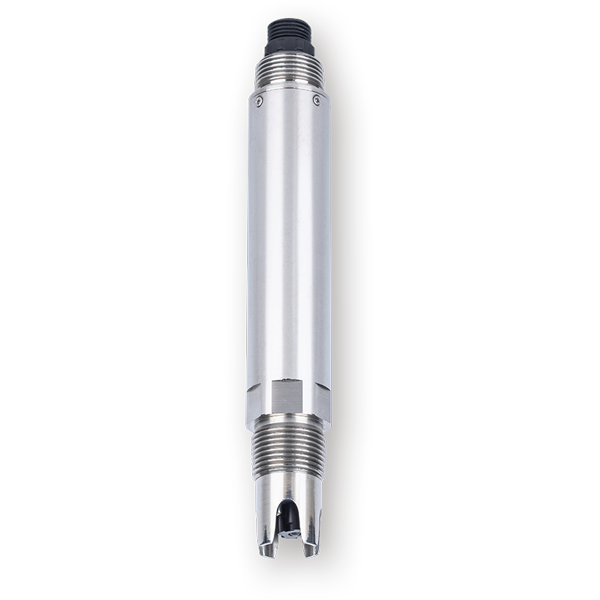

Le produit est divisé en deux versions : NBL-WQ-CU-4A (type économique POM+ABS) et NBL-WQ-CU-4S (type résistant à la corrosion POM+316L), s'adaptant aux exigences de différents milieux corrosifs. Le haut degré de protection IP68 combiné à la méthode d'installation par filetage de tuyau 3/4 NPT le rend largement adapté aux scénarios d'installation submersible, en ligne et en cuve. La fonction de compensation automatique de température intégrée réduit efficacement l'impact des variations de température sur les résultats de mesure, répondant aux exigences strictes de surveillance des métaux lourds sur les sites industriels.

Avantages clés du capteur en ligne d'ions cuivre NBL-WQ-CU-4

1. Électrode à ions cuivre à membrane cristalline brevetée
       Adopte une électrode sélective d'ions cuivre brevetée. La solution de référence interne s'infiltre extrêmement lentement à travers le pont salin microporeux sous une pression ≥100 kPa, construisant un système de référence hautement stable. La durée de vie de l'électrode est bien plus longue que celle des électrodes industrielles ordinaires, réduisant efficacement la fréquence de remplacement et les coûts d'exploitation et de maintenance à long terme.

2. Performances de mesure haute précision
       Offre deux options de plage : 0～100 mg/L et 0～1000 mg/L. Résolution 0,01 mg/L (plage basse), précision ±10% de la lecture ou ±1 mg/L, précision de température ±0,5℃, temps de réponse T90 < 60 s, adapté à la surveillance environnementale basse concentration et au traitement des eaux usées haute concentration.

3. Conception de protection de qualité industrielle
       Le degré de protection IP68 permet une utilisation immergée à long terme. Le type 4A convient aux environnements conventionnels, le type 4S utilise un boîtier en acier inoxydable 316L, plus adapté aux milieux acide-base ou hautement corrosifs. Le produit a subi un test de vieillissement et de stabilité de 72 heures avant livraison pour assurer sa fiabilité.

4. Installation et intégration système conviviales
       Conception standard avec filetage tuyau 3/4 NPT pour une installation facile. Le protocole ouvert Modbus RTU facilite la connexion rapide aux divers systèmes de contrôle par les intégrateurs de systèmes, raccourcissant considérablement le cycle de mise en œuvre du projet.

5. Maintenance simple et économique
       Prend en charge l'étalonnage à deux points (zéro + pente), est fourni avec des solutions d'étalonnage standard 1 mg/L et 10 mg/L. Des directives claires de nettoyage, d'entretien et d'activation de l'électrode sont fournies pour réduire la difficulté d'exploitation et de maintenance sur site.

Spécifications techniques du capteur en ligne d'ions cuivre NBL-WQ-CU-4

Applications

• Traitement des eaux usées de galvanoplastie : Surveillance en temps réel de la concentration d'ions cuivre dans le bain de galvanoplastie et les eaux usées pour optimiser les processus de récupération et de traitement.

• Traitement des eaux usées industrielles contenant des métaux lourds : Surveillance en ligne aux points de rejet dans les industries de fonderie de cuivre, circuits imprimés, usinage de métaux, etc. pour assurer un rejet conforme.

• Stations automatiques de surveillance de la qualité de l'eau environnementale : Surveillance de fond des ions cuivre dans les rivières, lacs et eaux autour des parcs industriels, supportant les plateformes de supervision environnementale.

• Eau de refroidissement en circuit et contrôle de l'eau de procédé : Prévenir la corrosion des équipements causée par l'accumulation d'ions cuivre et guider le dosage chimique de traitement de l'eau.

• Stations d'épuration municipales et surveillance de l'eau récupérée : Aider à évaluer l'efficacité du processus d'élimination des métaux lourds et assurer la sécurité de l'effluent.

Câblage et installation

Notes d'installation : Le capteur ne doit pas être installé à l'envers ou à l'horizontale. Il doit être installé avec une inclinaison d'au moins 15° pour assurer une infiltration normale de la solution de référence et un fonctionnement stable de l'électrode.

Connexion électrique (câble blindé torsadé 5 conducteurs) :

• Fil rouge → Alimentation positive (12～24VCC)

• Fil noir → Masse (GND)

• Fil bleu → 485A

• Fil vert → 485B

• Fil jaune → Sortie courant (optionnel, peut être laissé flottant si non utilisé)

FAQ

Q1. Quels sont les deux modèles de la série NBL-WQ-CU-4 ? Comment choisir ?

Divisé en type 4A (POM+ABS) et type 4S (POM+316L). Le type 4A est recommandé pour les eaux usées conventionnelles, le type 4S est recommandé pour les milieux hautement corrosifs.

Q2. Quelles méthodes de sortie le capteur prend-il en charge ?

Protocole RS-485 Modbus RTU standard, prend en charge la sortie de courant 4-20mA optionnelle, facile à connecter à divers systèmes de contrôle industriel.

Q3. Quelle est la durée de vie de l'électrode à ions cuivre ?

Adopte une conception brevetée d'infiltration lente de la solution de référence avec un système de référence stable. La durée de vie de l'électrode est significativement plus longue que celle des électrodes industrielles ordinaires, selon les conditions du milieu et l'entretien.

Q4. Quelle est la méthode d'étalonnage et les précautions ?

Adopte l'étalonnage à deux points (zéro + pente). Étalonné en usine. Il n'est pas recommandé d'étalonner fréquemment, sauf si nécessaire. Laisser reposer 5 minutes pour la stabilité pour les deux solutions zéro et pente pendant l'étalonnage.

Q5. Quelles sont les exigences d'angle d'installation ?

Doit être installé à un angle supérieur à 15°. Ne doit pas être installé à l'envers ou à l'horizontale. C'est la clé pour assurer le fonctionnement normal du système de référence.

Q6. Comment activer et entretenir l'électrode quotidiennement ?

Faire tremper la nouvelle électrode dans l'eau du robinet pendant 24 heures pour activation avant la première utilisation ; nettoyer avec de l'eau distillée ou déminéralisée et sécher quotidiennement ; stocker à sec et avec un flacon de protection pour un stockage à long terme.

Q7. Quelles sont la plage de pH et de température de fonctionnement du capteur ?

Température de fonctionnement recommandée 0～40℃, valeur de pH 4～10. La meilleure performance de mesure est obtenue dans cette plage.

Q8. Quelle est la politique de garantie du produit ?

Garantie d'un an pour la machine complète à compter de la date de vente. L'électrode, en tant que consommable, a une garantie de six mois. Les pannes causées par une mauvaise utilisation ou un dommage humain ne sont pas couvertes.

Résumé

Le capteur en ligne d'ions cuivre NiuBoL NBL-WQ-CU-4 fournit un outil de détection en ligne professionnel et fiable pour le traitement des eaux usées contenant des métaux lourds, le contrôle des procédés de galvanoplastie et la surveillance environnementale avec son électrode à membrane cristalline brevetée, son système de référence haute stabilité, sa compensation automatique de température et sa conception de protection IP68. Il aide les équipes d'ingénierie à maîtriser avec précision les paramètres clés des ions cuivre, à assurer la stabilité des procédés et le rejet conforme, tout en réduisant efficacement les coûts d'exploitation et de maintenance.

Besoin de conseils pour la sélection d'un capteur d'ions cuivre, d'une table d'adresses de registre Modbus, d'instructions pour les solutions d'étalonnage ou de cas d'application de projet ? N'hésitez pas à contacter l'équipe d'assistance technique de NiuBoL. Nous vous fournirons des solutions complètes et professionnelles pour la surveillance des métaux lourds dans la qualité de l'eau.

Fiche technique du capteur en ligne d'ions cuivre NBL-WQ-CU-4

NBL-WQ-CU-4 Online Copper ion Sensor.pdf
