Guide de sélection de la technologie de surveillance en ligne du pH industriel : Principes, applications et intégration système des capteurs de pH

Dans le traitement industriel des eaux, la production chimique, les projets pharmaceutiques et de protection de l’environnement, la valeur du pH est un paramètre clé de contrôle de procédé qui influence directement l’efficacité de la réaction, la protection contre la corrosion des équipements, l’activité microbienne et la conformité des rejets. Les intégrateurs de systèmes et les entrepreneurs de projets doivent sélectionner des méthodes de mesure du pH adaptées aux conditions de travail afin d’obtenir une collecte de données en temps réel et un contrôle en boucle fermée.

Le papier pH traditionnel repose sur les changements de couleur des indicateurs acido-basiques et convient uniquement à une évaluation qualitative approximative sur site. Les capteurs industriels de pH en ligne sont basés sur le principe de l’électrode de verre, fournissant une sortie quantitative continue et de haute précision, tout en supportant le protocole RS-485 Modbus RTU pour une intégration facile dans les plateformes PLC, SCADA ou IoT. La série de capteurs de pH NiuBoL est optimisée pour les caractéristiques des différents milieux afin de répondre aux exigences d’une opération stable à long terme dans des environnements industriels complexes.

Principe de mesure et limitations en ingénierie du papier pH

L’essence du papier pH est un papier filtre neutre imprégné d’indicateurs acido-basiques mixtes. Il permet une estimation semi-quantitative de la valeur du pH grâce aux différences de couleur produites par les changements structuraux des indicateurs à différentes concentrations en ions hydrogène.

Les combinaisons courantes d’indicateurs mixtes comprennent :

• Rouge de méthyle (plage de virage : pH 4,2 rouge ~ 6,2 jaune)

• Vert de bromocrésol (plage de virage : pH 3,6 jaune ~ 5,4 vert)

• Bleu de bromothymol (plage de virage : pH 6,7 jaune ~ 7,5 bleu)

Après mélange de ces indicateurs dans certaines proportions, ils peuvent couvrir la plage courante de pH 4,5~9,0. Un exemple typique est la phénolphtaléine : orange en milieu acide fort (comme H₂SO₄ concentré) ; rouge pourpre en alcali dilué ; le rouge pourpre disparaît rapidement en alcali concentré (>2 mol/L NaOH), reflétant la transition de sa structure moléculaire entre les formes lactone et quinone à différents pH, entraînant des changements dans les spectres d’absorption.

Caractéristiques d’application en ingénierie :

• Avantages : Aucune alimentation électrique requise, faible coût, facile à transporter, adapté au criblage préliminaire sur site.

• Limitations : Faible résolution (généralement 0,5~1 unité de pH), grande erreur subjective dans la lecture des couleurs, impossibilité d’enregistrement continu, fortement influencé par la température et les ions interférents, non adapté aux solutions à haute turbidité ou colorées.

Dans les projets industriels, le papier pH est principalement utilisé pour le dépannage d’urgence ou la vérification auxiliaire et ne peut pas répondre aux exigences de contrôle de procédé et de traçabilité des données. Les intégrateurs de systèmes l’utilisent généralement comme méthode de secours plutôt que comme équipement de surveillance principal lors de la phase de conception du schéma.

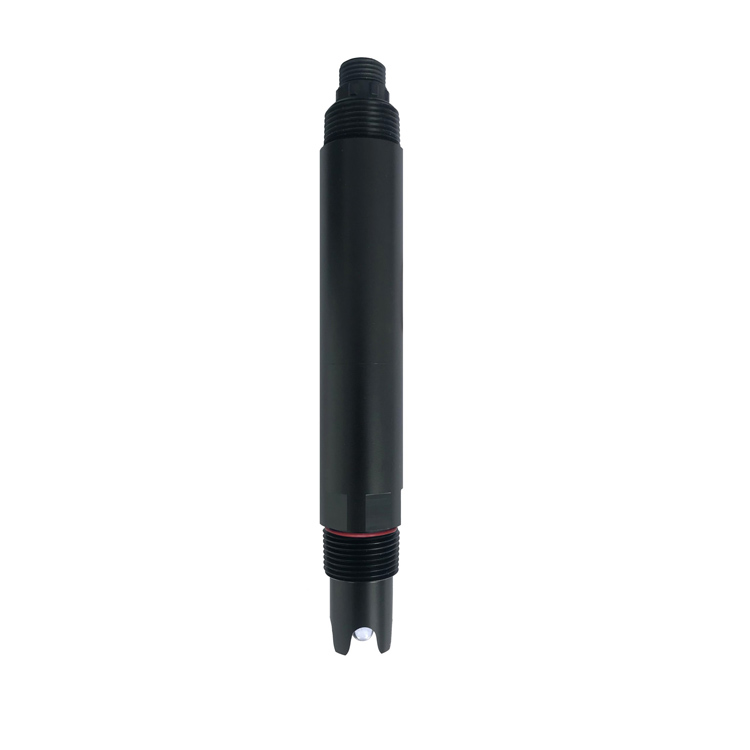

Principe de mesure des capteurs industriels de pH

Les capteurs industriels de pH en ligne adoptent principalement la méthode de l’électrode de verre (électrode sélective d’ions, ISE), mesurant la valeur du pH de la solution sur la base de la différence de potentiel générée par la perméation sélective des ions hydrogène à travers la membrane de verre.

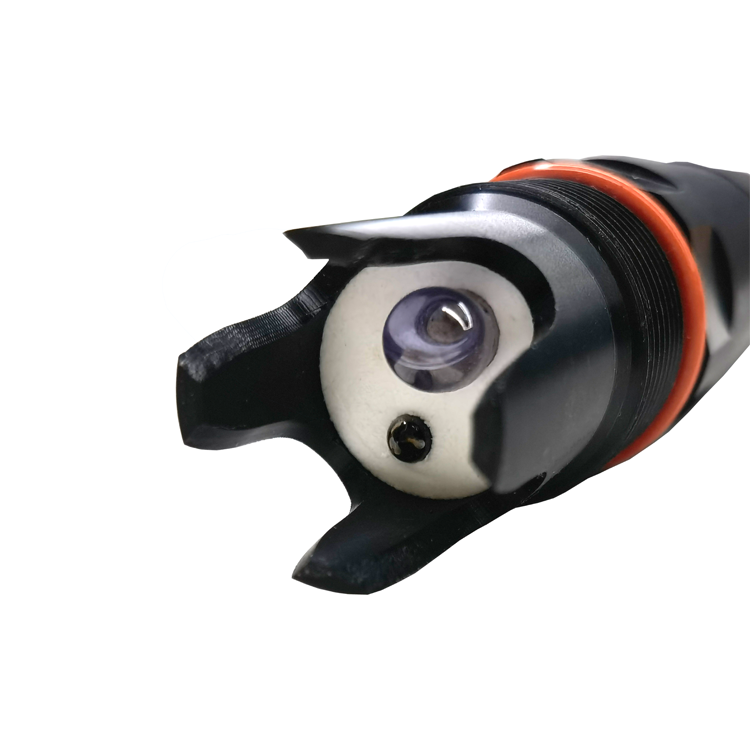

Structure principale :

• Électrode de mesure (électrode de verre) : Fabriquée avec une membrane de verre spéciale sensible au pH sous forme de bulbe à paroi mince ou de surface plane, remplie d’une solution tampon de pH 7 (contenant une concentration fixe de H⁺). La structure de silicate à la surface de la membrane de verre peut adsorber sélectivement les H⁺ pour former un potentiel de frontière de phase.

• Électrode de référence : Fournit un potentiel de référence stable, généralement une électrode Ag/AgCl, remplie d’une solution saturée de KCl, et entre en contact avec la solution de test via une jonction liquide (céramique ou fibre).

• Capteur de température : Élément Pt1000 ou autre intégré pour réaliser la compensation automatique de température (ATC), car la valeur du pH est liée à la température (le pH de l’eau neutre est 7 à 25℃, et Kw varie avec la température).

Principe de fonctionnement :

Lorsque l’électrode de verre est immergée dans la solution de test, la différence d’activité des H⁺ à l’intérieur et à l’extérieur de la membrane génère une différence de potentiel (décrite par l’équation de Nernst : E = E₀ - (2,303RT/F)·pH, où R est la constante des gaz, T est la température thermodynamique et F est la constante de Faraday). Cette différence de potentiel est comparée au potentiel de l’électrode de référence et convertie en valeur de pH par le transmetteur. La pente typique est de -59,16 mV/pH (25℃).

Comparée au changement de couleur du papier pH, la méthode de l’électrode de verre fournit des signaux précis au niveau du millivolt, supporte une résolution de 0,01 pH et présente un temps de réponse généralement <30 s, la rendant adaptée aux applications continues en ligne. Les capteurs modernes intègrent également des conceptions anti-interférences pour réduire l’erreur due aux ions sodium (à haute température et pH élevé), la contamination protéique ou les effets des sulfures.

Analyse comparative du papier pH et des capteurs industriels de pH

Le papier pH convient à une détection qualitative ponctuelle, tandis que les capteurs industriels de pH sont adaptés aux scénarios d’ingénierie nécessitant précision, continuité et intégration des données.

• Précision et fiabilité : Le papier pH est fortement influencé par la lecture visuelle humaine, la température et les ions coexistants ; les capteurs peuvent atteindre une précision de ±0,1 pH après étalonnage en deux ou trois points et supportent la compensation automatique de température.

• Réponse et maintenance : Le papier pH est instantané mais non répétable ; les capteurs répondent rapidement mais nécessitent un nettoyage régulier des électrodes, un étalonnage et une attention au vieillissement de la membrane de verre.

• Intégration : Le papier pH ne peut pas délivrer de signaux ; les capteurs supportent 4-20 mA ou RS-485 Modbus RTU, facilitant la construction de réseaux de surveillance distribués.

• Conditions d’application : Le papier pH n’est pas résistant aux acides forts, aux bases fortes ni à la haute turbidité ; les capteurs offrent en option des formulations de verre résistantes à haute température et à la corrosion, ainsi que des matériaux de boîtier (PPS, acier inoxydable 316L, etc.).

Dans la pratique d’ingénierie, les intégrateurs de systèmes utilisent souvent les capteurs comme méthode principale de surveillance et le papier pH comme outil auxiliaire pour la vérification de l’étalonnage.

Scénarios d’application typiques des capteurs industriels de pH

Traitement des eaux usées et procédé de dénitrification : Le pH du bassin d’aération est contrôlé dans la plage 7,0-8,5, influençant l’activité des bactéries nitrifiantes. Les données de pH en ligne sont liées au DO et à l’azote ammoniacal pour optimiser l’aération et le dosage d’alcali, évitant qu’un pH trop bas n’inhibe la nitrification ou qu’un pH trop élevé ne cause une inhibition par l’ammoniac libre.

Systèmes d’eau d’alimentation de chaudières et d’eau de refroidissement : Le pH de l’eau d’alimentation est généralement contrôlé entre 8,5 et 9,5 pour prévenir la corrosion par l’oxygène et l’entartrage. Dans les eaux à haute pureté et faible conductivité, des électrodes de verre à faible résistance sont nécessaires, combinées à la surveillance de l’oxygène dissous pour réaliser un contrôle combiné de la désoxygénation et du pH.

Traitement des eaux usées chimiques et à haute teneur en sels : Le contrôle précis du pH dans les réacteurs influence le rendement et la sécurité. Les milieux à haute teneur en sels ou contenant des solvants organiques nécessitent des capteurs résistants à la pollution et à la corrosion chimique. Surveiller le pH avant les unités de concentration par membrane ou d’évaporation pour réduire les risques d’entartrage.

Autres scénarios : fermentation pharmaceutique, transformation alimentaire, eaux usées d’impression et de teinture, traitement de l’eau potable en milieu rural, etc. Les intégrateurs de systèmes peuvent personnaliser les méthodes d’installation en fonction des caractéristiques du milieu (température, pression, viscosité, ions interférents) : submersible, en ligne, à insertion ou rétractable.

Les capteurs de pH NiuBoL supportent l’intégration multiparamètres (comme pH + ORP + température), facilitant la construction de stations de surveillance de la qualité de l’eau sur l’ensemble du procédé.

Paramètres techniques typiques des capteurs industriels de pH NiuBoL

(Remarque : Les modèles spécifiques peuvent personnaliser les formulations de verre et les types d’électrodes de référence selon la corrosivité du milieu, la température et la conductivité.)

Guide de sélection des capteurs de pH et précautions d’intégration système

Points de sélection (du point de vue des intégrateurs de systèmes) :

1. Adaptation aux caractéristiques du milieu : Haute turbidité/boues élevées — choisir verre plat ou type autonettoyant ; eau à haute pureté/faible conductivité — choisir verre à faible résistance ; haute température (>80℃) ou base forte — choisir verre spécial résistant aux alcalis.

2. Méthode d’installation : Type submersible adapté aux cuves ; type en ligne adapté aux bypass de conduites et facilite la maintenance sans arrêt ; type rétractable adapté aux conditions haute pression ou remplacements fréquents.

3. Sortie et protocole : RS-485 Modbus RTU est préféré pour supporter le déploiement distribué et l’intégration avec le superviseur.

4. Plage de température et de pression : Confirmer les conditions sur site et réserver la fonction de compensation de température.

5. Protection contre les interférences : Évaluer l’impact de l’erreur sodium, des sulfures, des protéines, etc., et sélectionner les structures d’électrode de référence correspondantes.

6. Coût du cycle de vie : Se concentrer sur la fréquence de remplacement des électrodes, le cycle d’étalonnage et la disponibilité des pièces de rechange.

Précautions d’intégration :

• Emplacement d’installation : Éviter les zones mortes, les bulles et les impacts de fort écoulement ; réserver une profondeur d’immersion suffisante.

• Transmission du signal : Utiliser des câbles blindés pour les liaisons longues distances, prêter attention à la mise à la terre et à la protection contre la foudre.

• Gestion de l’étalonnage : Utiliser des solutions tampons standards pH 4,00, 6,86, 9,18 pour un étalonnage en deux ou trois points, et enregistrer les tendances de pente et de point zéro.

• Stratégie de maintenance : Nettoyer régulièrement la membrane de verre (éviter les rayures), vérifier la contamination de la jonction liquide ; configurer des dispositifs de nettoyage automatique pour les conditions de forte pollution.

• Liaison multiparamètres : Combiner les données de pH avec ORP, DO et conductivité pour mettre en œuvre des algorithmes avancés de contrôle de procédé.

• Conception redondante : Installer des capteurs principal et de secours aux points de contrôle critiques pour améliorer la fiabilité du système.

Avant la mise en œuvre du projet, il est recommandé de réaliser des tests en laboratoire sur la qualité de l’eau du site pour vérifier les performances et la compatibilité des capteurs.

FAQ

Q1 : Comment utiliser ensemble le papier pH et les capteurs industriels de pH en ligne dans les projets d’ingénierie ?

A1 : Le papier pH convient au criblage rapide sur site et à la vérification préliminaire, tandis que les capteurs industriels de pH sont utilisés pour le contrôle continu du procédé et l’enregistrement des données. Les données des capteurs peuvent servir de référence pour les lectures du papier pH.

Q2 : Quel est le principal défi des capteurs de pH à électrode de verre dans les eaux usées à haute teneur en sels ?

A2 : Les environnements à haute teneur en sels sont sujets à l’erreur sodium et à la contamination de la jonction liquide. Lors de la sélection, il faut privilégier les modèles supportant la compensation de salinité ou des électrodes de référence spéciales.

Q3 : Quelles exigences particulières le monitoring du pH de l’eau d’alimentation des chaudières impose-t-il aux capteurs ?

A3 : Des électrodes adaptées à faible conductivité sont requises, avec une compensation précise de température. La plage de mesure doit particulièrement couvrir l’intervalle 8,0-10,0 pour garantir la précision du contrôle de la protection contre la corrosion.

Q4 : Comment intégrer les capteurs de pH NiuBoL dans des systèmes SCADA existants ?

A4 : Lire directement les registres via le protocole RS-485 Modbus RTU, en supportant la transmission des valeurs de pH standard, de température et des informations de diagnostic sans conversion complexe.

Q5 : Comment est généralement déterminé le cycle d’étalonnage des capteurs de pH ?

A5 : Dans des conditions normales, étalonner tous les 1 à 3 mois ; dans des environnements à forte pollution ou haute température, réduire à mensuel ; juger du vieillissement de l’électrode via les tendances de pente.

Q6 : Quelle est la plage de consigne typique pour le contrôle du pH dans les bassins d’aération du traitement des eaux usées ?

A6 : Les procédés de nitrification sont généralement contrôlés entre 7,0 et 8,5. Les valeurs spécifiques doivent être optimisées sur site en combinaison avec le taux d’élimination de l’azote ammoniacal et la consommation d’alcalinité.

Q7 : Comment évaluer le coût d’exploitation à long terme des capteurs de pH lors de la sélection ?

A7 : Considérer globalement l’achat initial, la fréquence de remplacement des électrodes, la main-d’œuvre de maintenance, les pertes liées aux arrêts et la compatibilité. Une conception modulaire et des électrodes à longue durée de vie peuvent réduire le coût total de possession.

Q8 : Comment sélectionner des capteurs de pH dans des conditions de haute température ou de forte corrosion ?

A8 : Choisir des formulations de verre résistantes à haute température et des boîtiers résistants à la corrosion chimique (tels que PPS ou alliages spéciaux), confirmer les classes de pression et de température ; utiliser des méthodes d’installation rétractables si nécessaire.

Résumé

La valeur du pH est un paramètre central dans le traitement industriel des eaux et le contrôle des procédés. Le papier pH fournit un moyen qualitatif simple, tandis que les capteurs industriels de pH en ligne basés sur le principe de l’électrode de verre permettent une surveillance continue de haute précision et une intégration des données, répondant aux besoins des intégrateurs de systèmes en matière d’optimisation des procédés, de protection des équipements et de conformité environnementale.

La série de capteurs de pH NiuBoL offre des options pratiques d’ingénierie aux fournisseurs de solutions IoT et aux entrepreneurs de projets grâce à des principes de mesure fiables, des méthodes d’installation flexibles et de bons protocoles de communication. Dans des projets tels que le traitement des eaux usées, les systèmes de chaudières et les procédés chimiques, une surveillance précise du pH peut améliorer significativement la stabilité opérationnelle et l’efficacité. Si vous avez besoin de conseils sur la sélection de capteurs, de soutien pour la conception de schémas ou de vérification d’application sur site, veuillez contacter l’équipe professionnelle de NiuBoL pour promouvoir ensemble la mise en œuvre fiable des projets de traitement des eaux et de contrôle des procédés.
