Facteurs de mesure de l’azote ammoniacal dans les projets de surveillance de la qualité de l’eau

L'azote ammoniacal est un indicateur clé de pollution et de toxicité, mais sa mesure peut être affectée par l'état de l'échantillon, la salinité, les bulles, le pH et les interférences optiques ou chimiques selon la méthode.

Dans les spécifications du projet, ce sujet est souvent décrit par des termes tels que capteur d'azote ammoniacal, capteur d'ammonium en ligne, sonde d'azote ammoniacal RS485 Modbus, facteurs de mesure de l'azote ammoniacal et contextes d'application comprenant la surveillance de l'ammoniac des eaux usées, la surveillance des eaux de surface, le contrôle de l'azote de l'aquaculture.

Contexte du projet et demande d’application industrielle

La surveillance de l'azote ammoniacal soutient la protection des sources d'eau, le contrôle du traitement des eaux usées et la gestion de l'aquaculture. Étant donné que le processus de mesure peut être affecté par plusieurs facteurs sur le terrain, l'approvisionnement doit prendre en compte à la fois les spécifications du capteur et la discipline d'installation.

Pour les équipes d'approvisionnement, la question utile n'est pas seulement de savoir quel paramètre peut être mesuré, mais aussi où le capteur doit être placé, comment le signal entre dans le système de contrôle, comment les données sont vérifiées et quelle décision l'usine prendra à partir de la tendance.

Position du produit dans le système

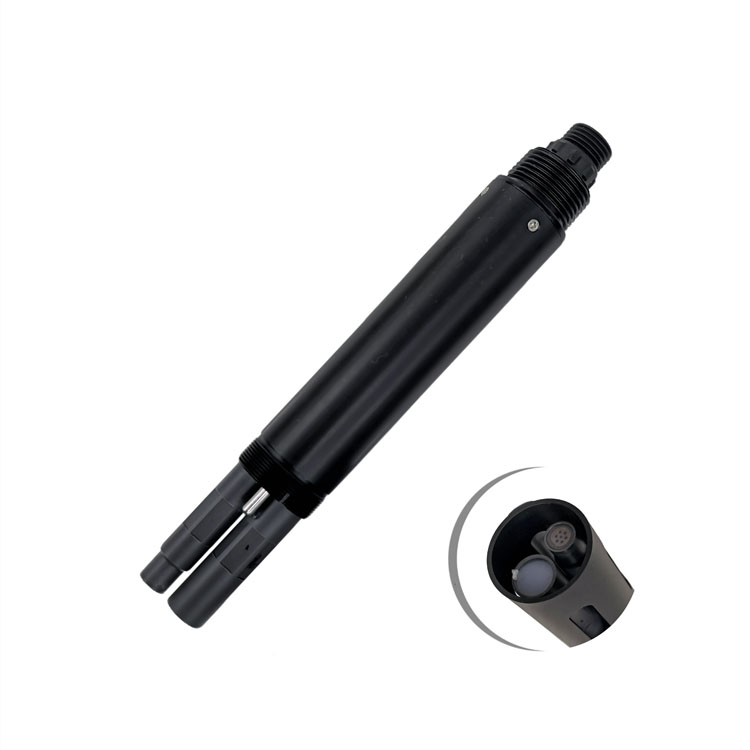

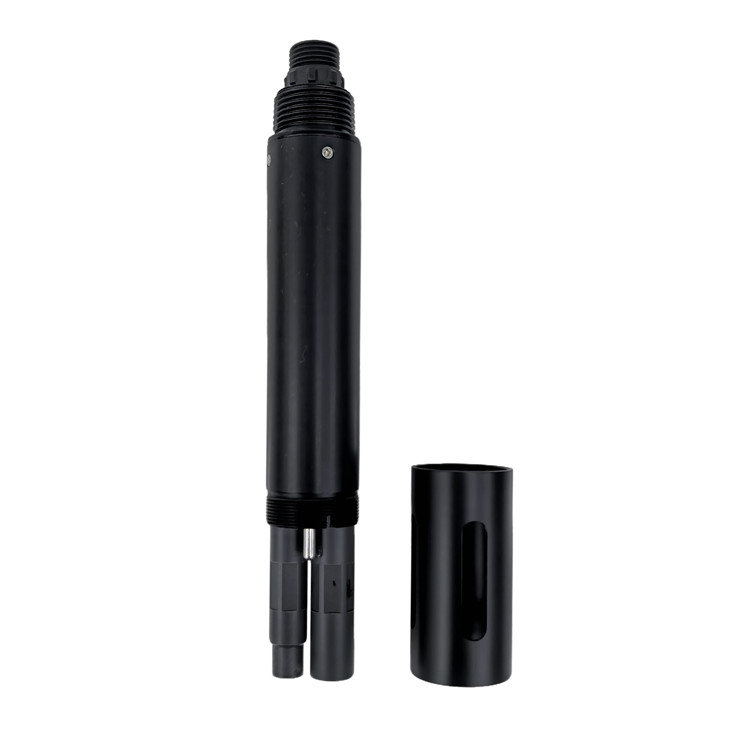

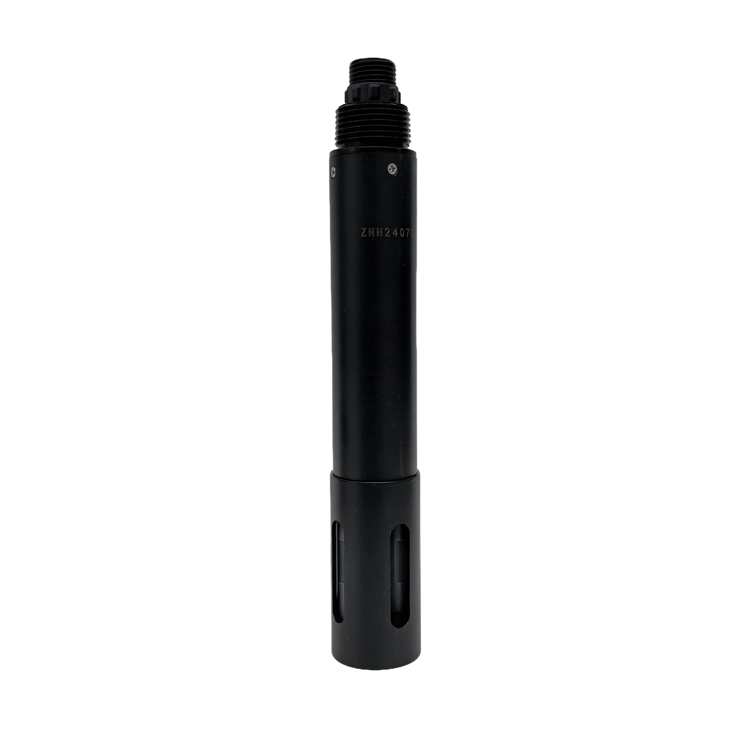

Le capteur NiuBoL NBL-WQ-NHN utilise une électrode sélective d'ions ammonium et rapporte les valeurs via RS485 Modbus RTU ou 4-20 mA en option.

Le capteur de terrain constitue la première couche de l'architecture de surveillance. L'armoire ou la passerelle gère l'alimentation, l'isolation et la communication, tandis que le logiciel SCADA ou cloud convertit les valeurs en alarmes, rapports et tâches de maintenance.

Compatibilité des communications et des protocoles

Pour les projets B2B sur la qualité de l’eau, la compatibilité des communications fait partie de la valeur de l’équipement. Les RS485 et Modbus RTU permettent aux capteurs de terrain de se connecter aux automates, DCS, RTU, serveurs SCADA, unités d'acquisition de données et passerelles IoT. Cela maintient la couche de mesure suffisamment ouverte pour les intégrateurs et évite d’enfermer l’acheteur dans un instrument à affichage uniquement.

La sortie Modbus peut être connectée à PLC, DCS, ordinateur industriel, enregistreur, contrôleur ou passerelle IoT. Ceci est utile lorsque les données sur l'ammoniac doivent être combinées avec le pH, la température, l'OD et le débit.

Données sur l'azote dans un système de qualité de l'eau plus large

Pour le capteur d'azote ammoniacal, le chemin des données doit être conçu avant l'assemblage de l'armoire. L'intégrateur doit décider quelles valeurs sont affichées localement, quelles valeurs sont utilisées pour les alarmes, quelles valeurs sont téléchargées sur SCADA ou un logiciel cloud et quelles valeurs nécessitent des enregistrements de comparaison en laboratoire.

Une architecture pratique sépare la couche terrain, la couche armoire et la couche plate-forme. Le capteur produit la valeur mesurée, l'armoire gère l'alimentation électrique et la protection des communications, et la plateforme stocke les tendances, les alarmes et les rapports. Cette séparation est utile pour les distributeurs car elle facilite le dépannage : un problème d'encrassement sur le terrain, un problème de câblage d'armoire et un problème de cartographie de plate-forme peuvent être vérifiés un par un au lieu d'être traités comme un vague défaut d'instrument.

Paramètres techniques

Le tableau résume les paramètres du capteur d'azote ammoniacal en ligne NBL-WQ-NHN issus des spécifications techniques.

Interprétation de l'ammoniac avec le pH, l'OD et la température

L’azote ammoniacal ne doit pas être interprété seul. Le pH et la température affectent le contexte de toxicité, la salinité peut influencer certaines méthodes de mesure, les bulles peuvent perturber les chemins optiques et l'encrassement peut créer une dérive lente. Lors de l'examen des achats, l'acheteur doit vérifier si la plage d'ammoniac attendue correspond à une surveillance normale de bas niveaux, à une surveillance de contrôle de processus ou à une surveillance de charges élevées d'eaux usées. Ces trois cas nécessitent souvent des intervalles d’étalonnage, des seuils d’alarme et un accès pour la maintenance différents. Lorsque le capteur est intégré au pH, à l'OD et au débit, l'équipe de projet peut déterminer si une valeur élevée est un événement réel du processus ou une condition qui nécessite une vérification sur le terrain.

Une installation de capteur utile produit une tendance qui peut être vérifiée par rapport au débit, au dosage de produits chimiques, à l'état de la pompe, à l'étape de traitement et à la vérification en laboratoire. C'est pourquoi le projet doit définir le délai d'alarme, la mise à l'échelle des registres, la conversion des unités, l'intervalle de stockage des données et la méthode de vérification manuelle pendant la conception, et non après la mise en service.

Risques d’interférence et d’installation pour les capteurs d’ammoniac

Le principal risque dans un projet de capteur d’azote ammoniacal n’est généralement pas une ligne de spécification isolée. C'est la combinaison de la représentativité des échantillons, de l'encrassement, des interférences chimiques, du routage des câbles, de la stabilité de l'alimentation, de la cartographie de la plate-forme et de la discipline de maintenance de l'opérateur. Une bonne revue des achats vérifie donc toute la chaîne de mesure, depuis les matériaux mouillés et les accessoires d'installation jusqu'aux registres Modbus, en passant par les étiquettes d'armoire et la disponibilité des pièces de rechange.

L’approche de projet la plus sûre consiste à examiner ensemble le point de mesure, la voie de communication et la voie de maintenance. Si le point d'échantillonnage est erroné, un signal Modbus parfait véhicule toujours des informations de processus médiocres. Si le cheminement du câble est bruyant, une bonne sonde peut paraître instable. Si le capteur ne peut pas être retiré pour entretien, le propriétaire peut cesser de l'entretenir après le premier mois. Traiter ces risques lors de la conception est généralement moins coûteux que de les corriger après l'installation.

Scénarios d'application

Effluents d’eaux usées municipales

Défi de l'environnement du site :Les performances de nitrification doivent être suivies en permanence.

Schéma d'intégration du système :Installer un suivi de l’azote ammoniacal après traitement biologique.

Valeur utilisateur délivrée :Les opérateurs peuvent identifier les problèmes de nitrification plus tôt.

Station d'eau de surface

Défi de l'environnement du site :Le ruissellement et les rejets urbains peuvent augmenter la charge d’azote.

Schéma d'intégration du système :Déployez l’azote ammoniacal avec l’OD, le pH et la turbidité.

Valeur utilisateur délivrée :Les gestionnaires de l’environnement constatent des changements dans les tendances de la pollution.

Système d'aquaculture

Défi de l'environnement du site :La toxicité de l'ammoniac affecte la santé des poissons et des crevettes.

Schéma d'intégration du système :Utilisez la surveillance de l'ammoniac avec les données de pH et d'OD.

Valeur utilisateur délivrée :Les exploitants agricoles peuvent ajuster l’alimentation et l’échange d’eau.

Prétraitement industriel

Défi de l'environnement du site :Les eaux usées de procédé peuvent contenir une charge d’azote variable.

Schéma d'intégration du système :Placez le capteur aux points d'égalisation ou de décharge.

Valeur utilisateur délivrée :Le propriétaire reçoit des preuves d'ajustement du traitement.

Guide de sélection

La sélection doit commencer par l'objectif du processus, la matrice de l'eau et l'utilisation des données requise. Un capteur pour alarme uniquement, un capteur pour contrôle en boucle fermée et un capteur pour preuve de conformité ne sont pas spécifiés exactement de la même manière.

• Choisissez la gamme en fonction de la concentration attendue.
• Vérifiez le pH 4 à 10 et les limites de pression.
• Utilisez 4-20 mA en option uniquement pour les systèmes existants.
• Planifiez les étalons d’étalonnage et l’accès au nettoyage.
• Considérez les capteurs de pH et de température pour l’interprétation.

Plan d'étalonnage et de nettoyage des sondes à ammonium

La fréquence d'entretien doit suivre la qualité de l'eau et le principe de mesure. Les points d'eau propres peuvent nécessiter uniquement une inspection programmée, tandis que les eaux usées, les eaux à haute teneur en solides, les eaux chlorées ou les eaux d'aquaculture peuvent nécessiter un nettoyage et une vérification plus fréquents.

Pour les devis de projets, la maintenance doit être traitée comme faisant partie de la portée technique. L'acheteur doit savoir si l'instrument nécessite un étalonnage du tampon, un étalonnage du zéro et de la pente, un nettoyage de la fenêtre optique, une inspection de la cellule à circulation, le remplacement des réactifs, le remplacement de la membrane ou du capuchon ou une vérification croisée en laboratoire. Lorsque ces éléments sont clairs avant l'achat, l'équipe du site peut budgétiser les pièces de rechange et éviter de blâmer le système de communication pour une exigence normale de service du capteur.

Notes d'intégration du système

La plupart des problèmes sur le terrain proviennent de la représentativité des échantillons, de l'encrassement, du câblage ou de l'accès pour la maintenance plutôt que de la seule valeur catalogue.

• Ne pas installer à l’envers ou horizontalement là où une installation en angle est requise.
• Évitez l’accumulation de bulles autour de la zone membrane/électrode.
• Utilisez un câblage blindé et des connecteurs étanches.
• Enregistrez la salinité ou les conditions inhabituelles de la matrice.
• Validez les lectures par rapport à une méthode de référence lors de la mise en service.

Portée, matrice et détails d'installation à confirmer

Pour les distributeurs, les constructeurs d'armoires OEM et les entrepreneurs en ingénierie, le dossier d'achat doit inclure le modèle, le paramètre mesuré, le signal de sortie, la longueur du câble, l'accessoire de montage, le matériau en contact avec le fluide, la puissance requise, le plan d'adresse Modbus et les pièces de maintenance attendues. Un bref dossier d'acceptation avec des photos d'installation et des relevés initiaux aide le client à comprendre ce qui a été livré.

Lorsque plusieurs paramètres sont inclus dans un projet, un tableau de registre et un calendrier de câblage doivent être préparés avant l'assemblage de l'armoire. Cela facilite l'expansion future si le client ajoute ultérieurement un autre point de pH, un point de chlore, une sonde OD, une sonde de turbidité, un capteur TSS ou une passerelle de téléchargement de données.

Avant de commander, il est utile de collecter des photos du site, les dimensions des tuyaux ou du réservoir, le cheminement prévu des câbles, l'alimentation électrique disponible, l'emplacement de l'armoire et le nom du contrôleur ou de la passerelle. Ces détails déterminent souvent si le projet nécessite une simple sonde, une Flow Cell, une armoire d'analyse ou une station de surveillance complète.

Vérification des références pour les données sur l'azote ammoniacal

Un test d'acceptation raisonnable compare la lecture en ligne avec une méthode de référence du site, vérifie l'interrogation Modbus sur le chemin de câble prévu, confirme le comportement de l'alarme et enregistre le premier résultat d'étalonnage ou de vérification.

L'acceptation ne doit pas se limiter à vérifier si un numéro apparaît à l'écran. L'équipe de projet doit vérifier la réponse du capteur, la stabilité de la communication, la mise à l'échelle de l'unité, les seuils d'alarme, le stockage des tendances, l'étiquetage de l'armoire, l'étanchéité des câbles et l'accès pour la maintenance. Pour les projets distants, il est également utile de capturer plusieurs heures de données de tendance avant le transfert afin que le propriétaire puisse voir que le point de mesure est stable en fonctionnement réel sur site.

FAQ

Questions techniques

Q1 : Le système prend-il en charge RS485 Modbus RTU ?

Oui. Le chemin d'intégration recommandé est RS485 avec Modbus RTU, de sorte que les capteurs peuvent être connectés aux passerelles PLC, RTU, DCS, SCADA ou IoT sans interface de données fermée.

Q2 : 4-20 mA peuvent-ils être utilisés avec la communication numérique ?

Lorsque l'instrument sélectionné prend en charge 4-20 mA en option, la sortie analogique peut être utilisée pour un contrôleur existant tandis que le RS485 Modbus RTU est utilisé pour l'enregistrement des données et les diagnostics.

Q3 : Comment planifier l’étalonnage ?

L'étalonnage doit être écrit dans le plan d'opération par paramètre. Les analyseurs de pH, de chlore résiduel, d'OD, de turbidité, de TSS et à base de réactifs ne partagent pas le même intervalle de nettoyage ou de vérification.

Q4 : Quels facteurs affectent les lectures d’azote ammoniacal ?

La salinité de l'échantillon, les bulles, l'état du pH, l'encrassement, les conditions d'étalonnage et la méthode de mesure peuvent tous affecter la qualité des données.

Questions de sélection

Q5 : Comment un acheteur doit-il choisir entre un capteur et une station de surveillance ?

Utilisez un seul capteur lorsqu’une variable de contrôle est dominante. Utiliser une station lorsque plusieurs paramètres doivent être interprétés ensemble, comme le pH avec le chlore, l'OD avec l'ammoniac ou la DCO avec le débit.

Q6 : Quelles informations sont nécessaires avant le devis ?

Indiquez le type d'eau, la plage attendue, la température, la pression, le point d'installation, la longueur du câble, les exigences de sortie, le modèle de contrôleur et si le projet nécessite une cellule à circulation, un support ou une armoire de station.

Q7 : Que faut-il vérifier pour les installations extérieures ou humides ?

Vérifiez l'indice IP, l'étanchéité des presse-étoupes, la protection de la boîte de jonction, la protection contre la foudre, la mise à la terre et si la sonde peut être retirée pour la maintenance sans arrêter le processus.

Q8 : Pourquoi associer l’ammoniac au pH ?

Le pH affecte l'interprétation de la toxicité de l'ammoniac, il aide donc les opérateurs à évaluer le risque opérationnel.

Questions sur les achats et les projets

Q9 : NiuBoL peut-il aider les distributeurs avec la documentation du projet ?

Le NiuBoL peut prendre en charge les fiches techniques, les informations de câblage, la sélection de produits et les notes d'intégration pour les distributeurs, les constructeurs d'armoires OEM et les entrepreneurs en ingénierie.

Q10 : Qu'est-ce qui affecte le délai de livraison dans le suivi des projets ?

Le délai de livraison dépend de la quantité de capteurs, de la personnalisation des câbles, de la configuration de l'armoire, des accessoires, des exigences d'étalonnage et du fait que le projet comprend plusieurs paramètres ou une seule sonde de terrain.

Résumé

La surveillance de l’azote ammoniacal est utile lorsque la méthode de mesure et l’installation sur le terrain sont gérées ensemble. Le capteur NiuBoL NBL-WQ-NHN fournit l'intégration RTU RS485 Modbus pour les projets de surveillance de l'azote des eaux usées, des eaux de surface et de l'aquaculture.
