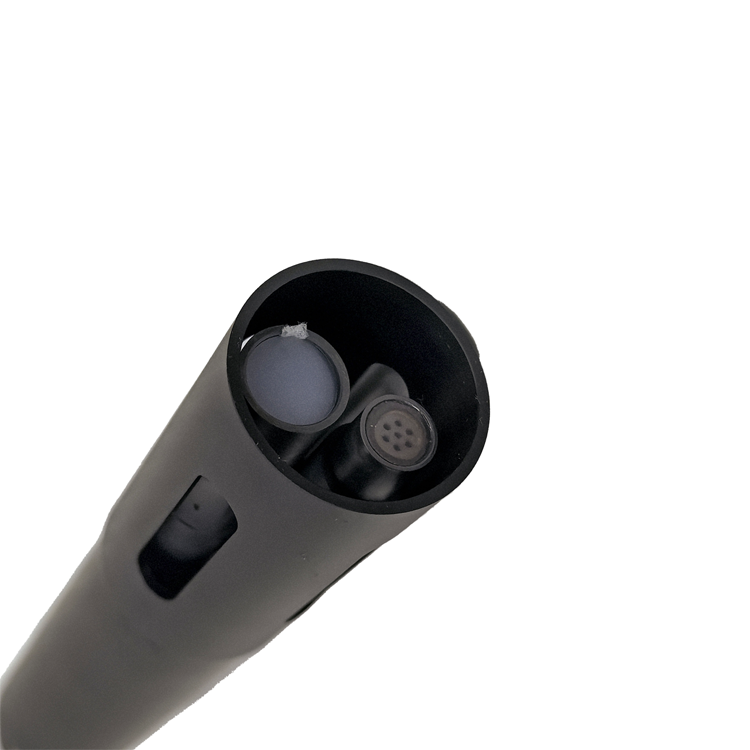

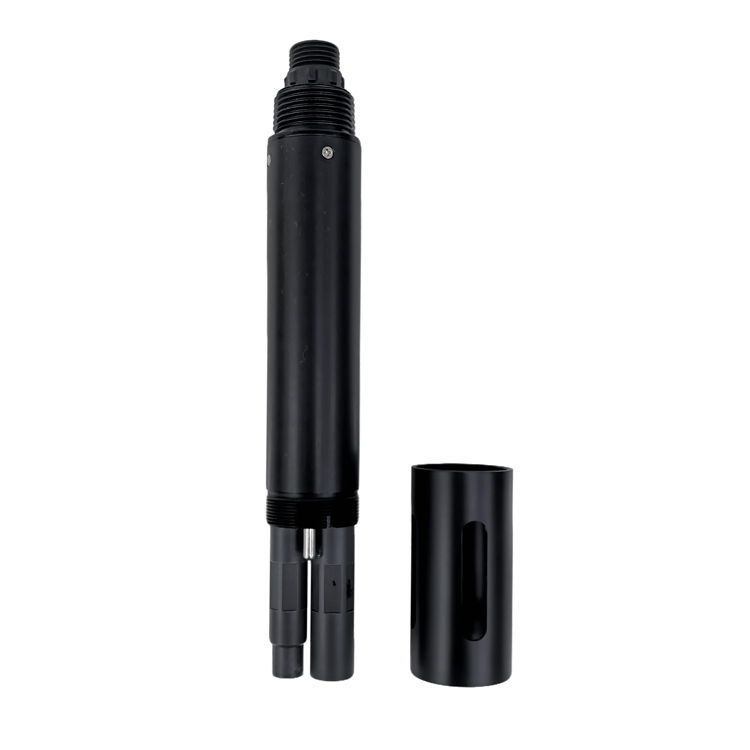

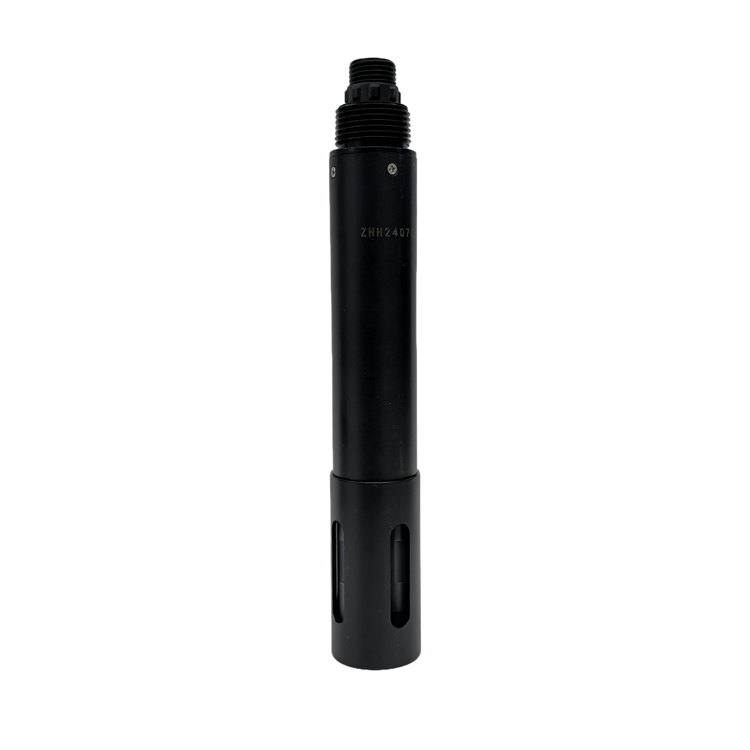

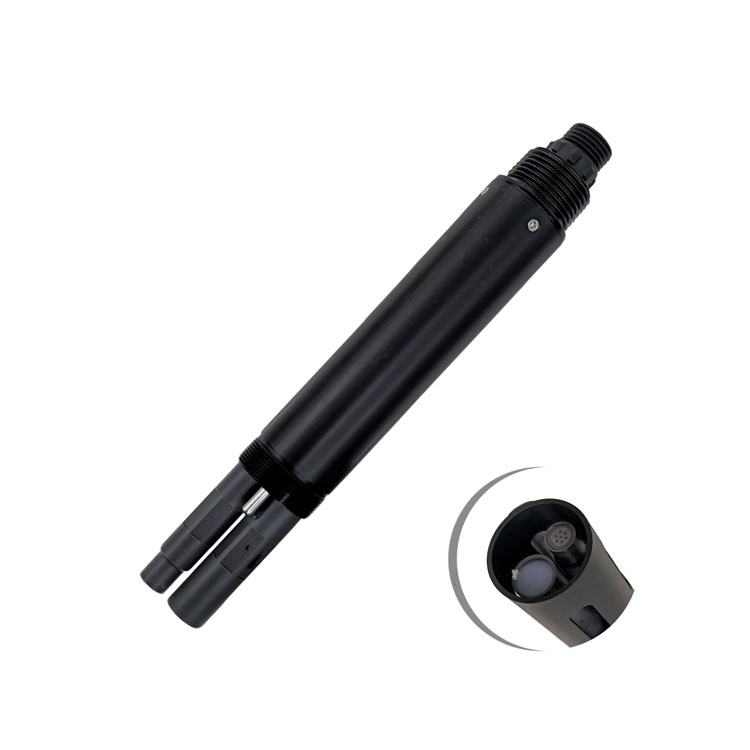

Capteur d'azote ammoniacal en ligne NBL-NHN-206 pour la qualité de l'eau

Le capteur intégré de qualité de l'eau pour l'azote ammoniacal en ligne NBL-NHN-206 est fabriqué à l'aide d'une électrode sélective d'ions ammonium basée sur une membrane en PVC pour tester la teneur en ions ammonium dans l'eau avec compensation de température, garantissant un test rapide, simple, précis et économique. Les paramètres techniques, l'entretien et les protocoles de communication du capteur d'azote ammoniacal sont décrits en détail dans ce manuel d'utilisation. Sortie de signal : bus RS-485, protocole Modbus/RTU, pratique pour la connexion à un PLC, DCS, ordinateur de contrôle industriel, contrôleur général, instrument d'enregistrement sans papier ou écran tactile et autres équipements tiers. La sonde brevetée pour les ions ammonium, avec une solution de référence interne qui s'écoule extrêmement lentement à travers le pont de sel microporeux à une pression d'au moins 100 kPa (1 bar). Un tel système de référence est très stable et offre une durée de vie de l'électrode plus longue que les électrodes industrielles conventionnelles. Facile à installer : filetage NPT 3/4 pour une installation submersible facile ou une installation dans des tuyaux et des réservoirs. Niveau de protection IP68.

Spécifications techniques du capteur de qualité de l'eau pour l'azote ammoniacal NBL-NHN-206

1. Environnement d'application

Le capteur intégré de qualité de l'eau pour l'azote ammoniacal en ligne NHN-206A est fabriqué à l'aide d'une électrode sélective d'ions ammonium basée sur une membrane en PVC pour tester la teneur en ions ammonium dans l'eau avec compensation de température, garantissant un test rapide, simple, précis et économique. Les paramètres techniques, l'entretien et les protocoles de communication du capteur d'azote ammoniacal sont décrits en détail dans ce manuel d'utilisation.

Sortie de signal : bus RS-485, protocole Modbus/RTU, pratique pour la connexion à un PLC, DCS, ordinateur de contrôle industriel, contrôleur général, instrument d'enregistrement sans papier ou écran tactile et autres équipements tiers.

La sonde brevetée pour les ions ammonium, avec une solution de référence interne qui s'écoule extrêmement lentement à travers le pont de sel microporeux à une pression d'au moins 100 kPa (1 bar). Un tel système de référence est très stable et offre une durée de vie de l'électrode plus longue que les électrodes industrielles conventionnelles.

Facile à installer : filetage NPT 3/4 pour une installation submersible facile ou une installation dans des tuyaux et des réservoirs.

Niveau de protection IP68.

2. Connexion électrique

a) Fil rouge - Cordon d'alimentation (12 ~ 24 V)

b) Fil noir - Terre (GND)

c) Fil bleu - 485A

d) Fil blanc - 485B

Une fois le câblage terminé, il doit être soigneusement vérifié pour éviter les connexions incorrectes avant la mise sous tension.

Spécification du câble : Étant donné que le câble est immergé dans l'eau (y compris l'eau de mer) pendant une longue période ou exposé à l'air, tous les points de câblage doivent être traités pour être étanches, le câble de l'utilisateur doit avoir une certaine résistance à la corrosion.

3. Entretien

1. Utilisation et entretien

Rincez l'électrode dans de l'eau distillée (ou de l'eau déionisée), essuyez-la pour la sécher, et ne l'essuyez pas à sec. Placez l'électrode sur le support d'électrode. Avant utilisation, la pointe de l'électrode doit être immergée dans de l'eau distillée (ou de l'eau déionisée) pendant 10 minutes, puis immergée dans une solution diluée d'ions ammonium pendant 2 heures.

Gardez l'électrode sèche avant utilisation. L'élément sensible de l'électrode doit être placé dans la bouteille de protection. L'électrode doit être immergée dans la solution d'activation pendant 24 heures avant le test. Si elle est stockée pendant la nuit ou plus longtemps, nettoyez la pointe de l'électrode avec de l'eau déionisée, essuyez-la pour la sécher et placez-la dans l'emballage d'origine.

Vérifiez si la borne est sèche. Si elle est tachée, essuyez-la avec de l'alcool absolu et séchez-la. Évitez une immersion prolongée dans de l'eau distillée ou une solution protéique et empêchez le contact avec de la graisse de silicone. Avec des électrodes plus longues, leur film PVC peut devenir translucide ou présenter des dépôts, qui peuvent être rincés avec de l'eau distillée (ou de l'eau déionisée). L'électrode est utilisée pendant une longue période. Lorsqu'une erreur de mesure se produit, elle doit être étalonnée avec le compteur.

Lorsque l'étalonnage et la mesure ne peuvent pas être effectués tout en maintenant l'électrode de la manière décrite ci-dessus, l'électrode est défaillante. Veuillez remplacer l'électrode.

Les principaux ions interférents sont indiqués dans le tableau ci-dessous :

Concentration des ions interférents produisant une erreur de 10 % à différentes concentrations d'ions ammonium

4. Étalonnage du capteur

Remarque : Le capteur a été étalonné avant de quitter l'usine. S'il ne dépasse pas l'erreur de mesure, il ne doit pas être étalonné arbitrairement.

a) Étalonnage du zéro

Placez le capteur dans un flacon contenant la solution standard de zéro et attendez 5 minutes. Une fois la valeur stabilisée, vérifiez si la valeur affichée est dans la plage d'erreur. Sinon, effectuez un étalonnage du zéro. Reportez-vous à l'annexe pour les instructions d'étalonnage.

b) Étalonnage de la pente

Placez le capteur dans un flacon contenant la solution standard de la pente et attendez 5 minutes. Une fois la valeur stabilisée, vérifiez si la valeur affichée est dans la plage d'erreur. Sinon, un étalonnage de la pente est requis. Reportez-vous à l'annexe pour les instructions d'étalonnage.

Fiche technique du capteur de qualité de l'eau pour l'azote ammoniacal NBL-NHN-206

 Capteur de qualité de l'eau pour l'azote ammoniacal NBL-NHN-206.pdf
