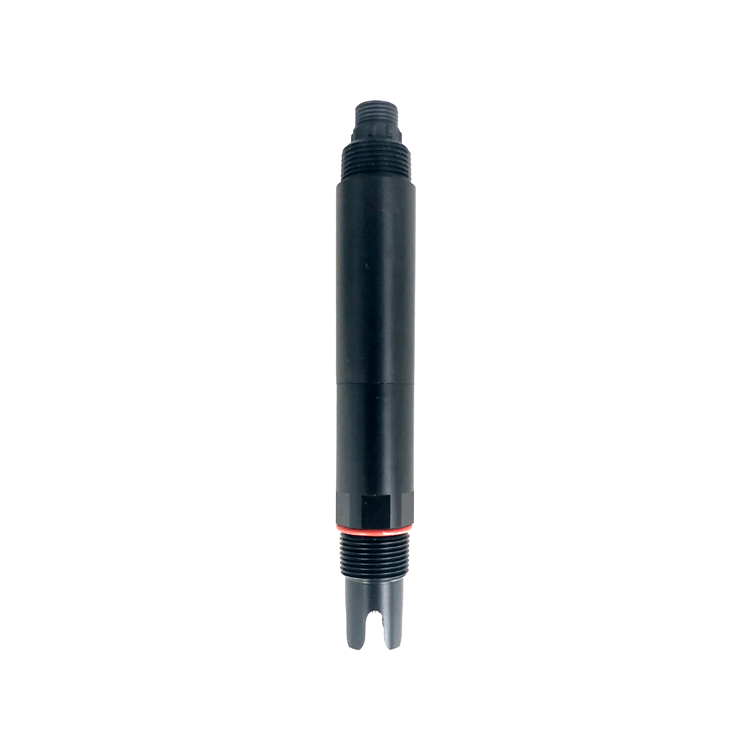

Capteur de qualité de l'eau NBL-CL-206 Capteur de chlore résiduel en ligne

Le capteur de chlore résiduel en ligne est composé de deux électrodes en platine et d'une électrode de référence, formant un système de mesure à micro-batterie. Lors de la mesure, un potentiel stable est maintenu à l'extrémité de mesure de l'électrode. Différents composants dans l'échantillon génèrent des courants électriques variables à ce potentiel, qui sont corrélés linéairement. Ce capteur est adapté à la surveillance continue de la teneur en chlore résiduel dans les solutions aqueuses et est couramment utilisé dans les usines de traitement d'eau potable, les usines d'embouteillage, les piscines, les systèmes de circulation de refroidissement et les projets de traitement de la qualité de l'eau.

Capteur de qualité de l'eau NBL-CL-206 - Spécifications techniques du capteur de chlore résiduel en ligne

1. Description de l'environnement d'application

Il est utilisé pour la surveillance continue de la teneur en chlore résiduel dans les solutions aqueuses dans les usines de traitement d'eau potable, les usines de mise en conserve, les réseaux de distribution d'eau potable, les piscines, l'eau de refroidissement en circulation, les projets d'ingénierie de traitement de la qualité de l'eau, etc.

2. Connexion électrique

2.1. Installation

En utilisant l'installation dans une piscine de circulation adaptée, l'électrode et la piscine de circulation sont installées de manière étanche pour garantir que la partie de mesure de l'électrode est placée dans la zone près de l'entrée de la piscine de circulation, et le débit ne doit pas être aligné sur la sortie autant que possible pour garantir un débit stable. Il est suggéré de contrôler le débit à 30 ≤ 60 L/h pour garantir la précision des tests.

2.2. Connexion électrique

a) Fil rouge - câble d'alimentation (12～24 VDC)

b) Fil noir - fil de terre (GND)

c) Fil bleu - 485A

d) Fil blanc - 485B

e) Fil nu - fil de blindage

Une fois le câblage terminé, il doit être soigneusement vérifié pour éviter une connexion incorrecte avant la mise sous tension.

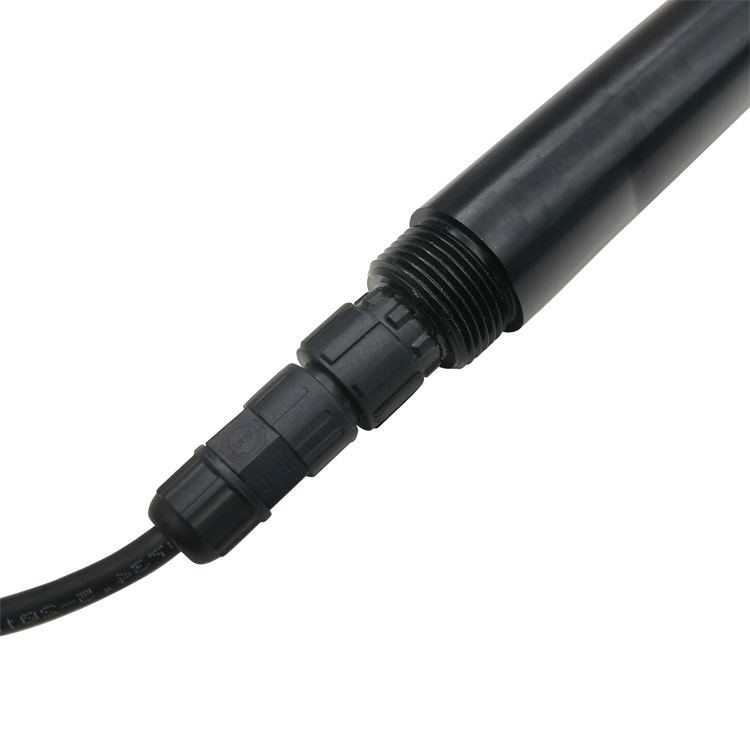

Spécification du câble : Étant donné que le câble est immergé dans l'eau (y compris l'eau de mer) ou exposé à l'air pendant une longue période, le câble présente une certaine résistance à la corrosion. Le diamètre extérieur du câble de Φ 6 mm, le joint du câble nécessite un traitement d'étanchéité.

3. Maintenance

3.1. Détection et maintenance des capteurs

L'électrode neuve et l'électrode utilisée à long terme doivent être activées avant utilisation, et le capteur est placé dans l'eau du robinet pendant 24 heures. Si la valeur de retour est inexacte, il est nécessaire de procéder à :

a) Étalonnage zéro : la sonde du capteur est placée dans de l'eau sans chlore pour un étalonnage zéro après stabilisation des valeurs.

b) Étalonnage de la pente : la sonde du capteur est placée dans la piscine de circulation avec un liquide standard de chlore résiduel, et l'étalonnage de la pente est effectué après stabilisation des valeurs. Il est recommandé d'utiliser un liquide standard HClO de 1 à 2 mg/L. La préparation et la détermination du liquide standard peuvent se référer à la détermination du chlore résiduel selon la norme nationale.

Remarque : Le capteur a été étalonné avant de quitter l'usine, car la préparation de son liquide standard nécessite des compétences élevées, les non-professionnels peuvent ne pas être en mesure d'effectuer ce travail. Les utilisateurs ne sont invités à effectuer l'étalonnage eux-mêmes que si la valeur est incorrecte.

4. Assurance qualité

Le département d'inspection de la qualité dispose de règles d'inspection normalisées, d'équipements et de moyens de test avancés et complets, et suit strictement les règles d'inspection, un test de vieillissement de 72 heures, un test de stabilité, pour ne pas laisser un produit non qualifié quitter l'usine.
