Surveillance de la qualité de l'eau pour l'aquaculture : paramètres qui affectent la production de poissons et de crevettes

La qualité de l’eau d’aquaculture est une variable de production. Un mauvais pH, des nitrites, de l'azote ammoniacal, du phosphate ou de l'oxygène dissous peuvent modifier l'alimentation, le risque de maladie et la mortalité avant qu'un agriculteur ne voie le problème de ses propres yeux.

Dans les spécifications des projets, ce sujet est souvent décrit à travers des termes tels que surveillance de la qualité de l'eau en aquaculture, capteur de nitrite pour l'aquaculture, capteurs d'aquaculture RS485 Modbus, surveillance de l'ammoniac DO pH et des contextes d'application tels que la surveillance des étangs à poissons, l'élevage de crevettes, l'aquaculture en recirculation.

Contexte du projet et demande d’application industrielle

Les principaux indicateurs de l’aquaculture comprennent le pH, les nitrites, l’azote ammoniacal, le phosphate et l’oxygène dissous. Un pH faible peut augmenter la sensibilité aux maladies, un pH élevé peut endommager les tissus branchiaux, les nitrites affectent la respiration, l'azote ammoniacal peut empoisonner les animaux aquatiques, le phosphate stimule la croissance des algues et l'OD contrôle l'équilibre de la décomposition aérobie.

Pour les équipes d'approvisionnement, la question utile n'est pas seulement de savoir quel paramètre peut être mesuré, mais aussi où le capteur doit être placé, comment le signal entre dans le système de contrôle, comment les données sont vérifiées et quelle décision l'usine prendra à partir de la tendance.

Position du produit dans le système

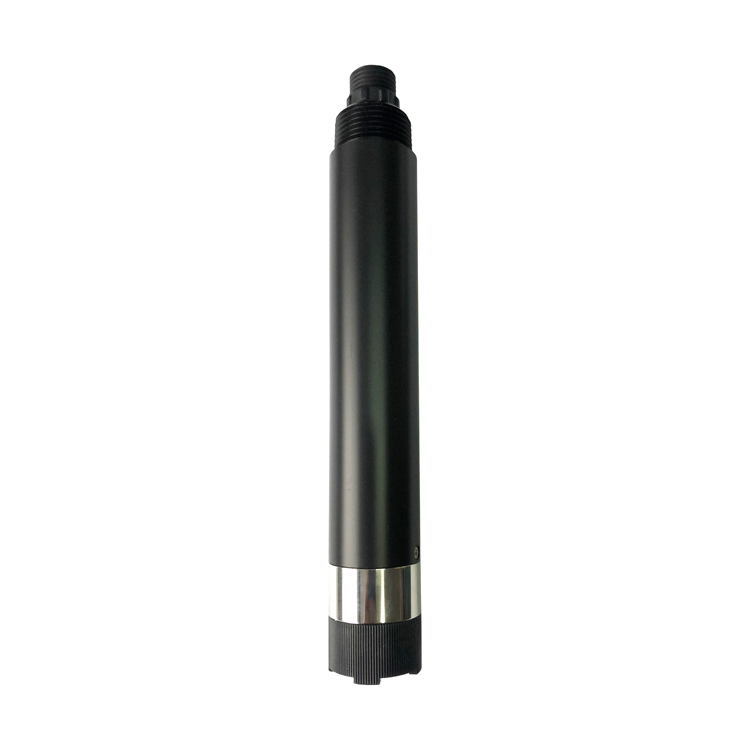

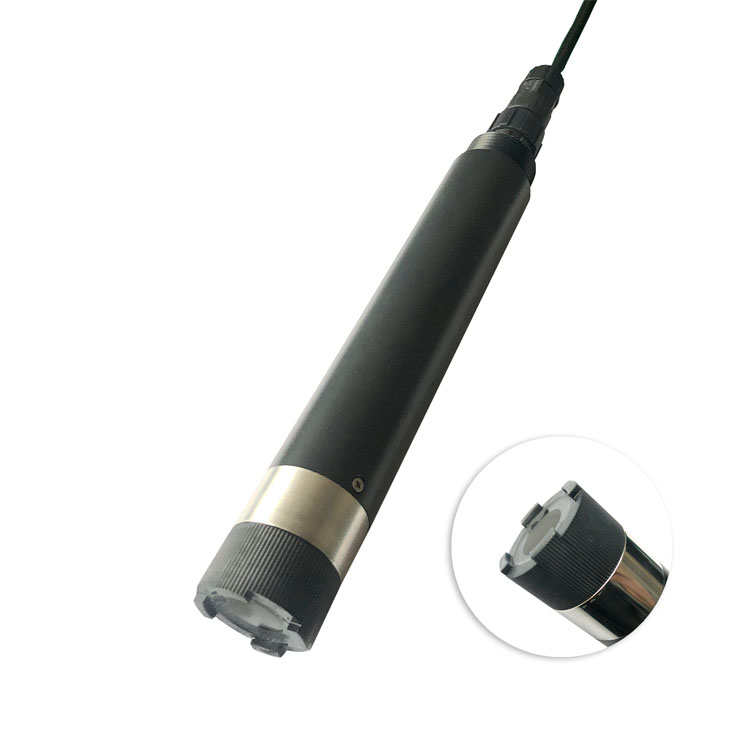

Les capteurs en ligne NiuBoL peuvent être utilisés dans les systèmes de bassin, de réservoir et de recirculation. L'OD et le pH fournissent un contexte de fonctionnement quotidien, tandis que les capteurs d'azote ammoniacal ou de nitrite aident à identifier le stress du cycle de l'azote.

Le capteur de terrain constitue la première couche de l'architecture de surveillance. L'armoire ou la passerelle gère l'alimentation, l'isolation et la communication, tandis que le logiciel SCADA ou cloud convertit les valeurs en alarmes, rapports et tâches de maintenance.

Compatibilité des communications et des protocoles

Pour les projets B2B sur la qualité de l’eau, la compatibilité des communications fait partie de la valeur de l’équipement. Les RS485 et Modbus RTU permettent aux capteurs de terrain de se connecter aux automates, DCS, RTU, serveurs SCADA, unités d'acquisition de données et passerelles IoT. Cela maintient la couche de mesure suffisamment ouverte pour les intégrateurs et évite d’enfermer l’acheteur dans un instrument à affichage uniquement.

RS485 Modbus RTU permet à plusieurs étangs ou réservoirs d'être interrogés par une seule passerelle et envoyés à une plate-forme cloud ou à un système de contrôle local.

Flux de données de l'étang à la plateforme

Pour la surveillance de la qualité de l'eau en aquaculture, le chemin des données doit être conçu avant l'assemblage de l'armoire. L'intégrateur doit décider quelles valeurs sont affichées localement, quelles valeurs sont utilisées pour les alarmes, quelles valeurs sont téléchargées sur SCADA ou un logiciel cloud et quelles valeurs nécessitent des enregistrements de comparaison en laboratoire.

Une architecture pratique sépare la couche terrain, la couche armoire et la couche plate-forme. Le capteur produit la valeur mesurée, l'armoire gère l'alimentation électrique et la protection des communications, et la plateforme stocke les tendances, les alarmes et les rapports. Cette séparation est utile pour les distributeurs car elle facilite le dépannage : un problème d'encrassement sur le terrain, un problème de câblage d'armoire et un problème de cartographie de plate-forme peuvent être vérifiés un par un au lieu d'être traités comme un vague défaut d'instrument.

Paramètres techniques

Le tableau utilise le capteur de nitrite en ligne NBL-WQ-NOO-4 comme référence car le nitrite est un paramètre de risque critique pour l'aquaculture.

Relier les tendances en matière de qualité de l’eau aux actions agricoles

Les données aquacoles deviennent utiles lorsqu'elles sont liées à une action : aération, échange d'eau, réduction de l'alimentation, vérification du biofiltre ou alarme d'urgence. Un paramètre raconte rarement toute l’histoire, c’est pourquoi les tendances doivent être considérées ensemble. Pour les intégrateurs, la question de conception pratique est de savoir combien d'étangs peuvent être surveillés par une seule passerelle, comment les alarmes seront acheminées après les heures de travail et si l'exploitation agricole dispose de personnel capable de nettoyer et d'étalonner les sondes dans les délais. Un système de surveillance de l’aquaculture utile devrait faciliter ces décisions opérationnelles, et ne pas se contenter d’afficher des chiffres sur un tableau de bord.

Une installation de capteur utile produit une tendance qui peut être vérifiée par rapport au débit, au dosage de produits chimiques, à l'état de la pompe, à l'étape de traitement et à la vérification en laboratoire. C'est pourquoi le projet doit définir le délai d'alarme, la mise à l'échelle des registres, la conversion des unités, l'intervalle de stockage des données et la méthode de vérification manuelle pendant la conception, et non après la mise en service.

Risques liés à la surveillance de l’aquaculture à haute densité

Le principal risque dans un projet de surveillance de la qualité de l’eau aquacole n’est généralement pas une ligne de spécification isolée. C'est la combinaison de la représentativité des échantillons, de l'encrassement, des interférences chimiques, du routage des câbles, de la stabilité de l'alimentation, de la cartographie de la plate-forme et de la discipline de maintenance de l'opérateur. Une bonne revue des achats vérifie donc toute la chaîne de mesure, depuis les matériaux mouillés et les accessoires d'installation jusqu'aux registres Modbus, en passant par les étiquettes d'armoire et la disponibilité des pièces de rechange.

L’approche de projet la plus sûre consiste à examiner ensemble le point de mesure, la voie de communication et la voie de maintenance. Si le point d'échantillonnage est erroné, un signal Modbus parfait véhicule toujours des informations de processus médiocres. Si le cheminement du câble est bruyant, une bonne sonde peut paraître instable. Si le capteur ne peut pas être retiré pour entretien, le propriétaire peut cesser de l'entretenir après le premier mois. Traiter ces risques lors de la conception est généralement moins coûteux que de les corriger après l'installation.

Scénarios d'application

Étang à poissons

Défi de l'environnement du site :L'OD et les composés azotés changent avec l'alimentation et les conditions météorologiques.

Schéma d'intégration du système :Installez des capteurs d'OD, de pH et de nitrite ou d'ammoniac à des points représentatifs de l'étang.

Valeur utilisateur délivrée :Le personnel agricole peut réagir avant que le stress visible n’apparaisse.

Élevage de crevettes

Défi de l'environnement du site :Une densité élevée augmente la sensibilité à l’instabilité du cycle de l’azote.

Schéma d'intégration du système :Utilisez une surveillance continue de l'OD et des nitrites avec des alarmes de plate-forme.

Valeur utilisateur délivrée :L'opérateur peut régler plus précisément l'alimentation et l'aération.

Aquaculture en recirculation

Défi de l'environnement du site :Les performances du biofiltre affectent les niveaux d’ammoniac et de nitrite.

Schéma d'intégration du système :Placez les capteurs avant et après les étapes de biofiltration.

Valeur utilisateur délivrée :Les opérateurs reçoivent une alerte précoce en cas de déséquilibre du traitement.

Gestion des flux

Défi de l'environnement du site :Un excès de nourriture augmente la charge en phosphate et en azote.

Schéma d'intégration du système :Utilisez les tendances de la qualité de l’eau pour appuyer les décisions alimentaires.

Valeur utilisateur délivrée :La ferme réduit les déchets et protège la stabilité de l’eau.

Guide de sélection

La sélection doit commencer par l'objectif du processus, la matrice de l'eau et l'utilisation des données requise. Un capteur pour alarme uniquement, un capteur pour contrôle en boucle fermée et un capteur pour preuve de conformité ne sont pas spécifiés exactement de la même manière.

• Utilisez DO comme capteur principal dans la plupart des projets d'aquaculture.
• Ajouter le pH et la température pour l’interprétation.
• Utilisez des capteurs d’azote ammoniacal ou de nitrite là où la densité de stockage est élevée.
• Placez les capteurs loin des sédiments et des zones mortes.
• Sélectionnez la passerelle et l'alimentation électrique en fonction de la disposition du bassin.

Nettoyage des sondes et examen des alarmes pour les fermes

La fréquence d'entretien doit suivre la qualité de l'eau et le principe de mesure. Les points d'eau propres peuvent nécessiter uniquement une inspection programmée, tandis que les eaux usées, les eaux à haute teneur en solides, les eaux chlorées ou les eaux d'aquaculture peuvent nécessiter un nettoyage et une vérification plus fréquents.

Pour les devis de projets, la maintenance doit être traitée comme faisant partie de la portée technique. L'acheteur doit savoir si l'instrument nécessite un étalonnage du tampon, un étalonnage du zéro et de la pente, un nettoyage de la fenêtre optique, une inspection de la cellule à circulation, le remplacement des réactifs, le remplacement de la membrane ou du capuchon ou une vérification croisée en laboratoire. Lorsque ces éléments sont clairs avant l'achat, l'équipe du site peut budgétiser les pièces de rechange et éviter de blâmer le système de communication pour une exigence normale de service du capteur.

Notes d'intégration du système

La plupart des problèmes sur le terrain proviennent de la représentativité des échantillons, de l'encrassement, du câblage ou de l'accès pour la maintenance plutôt que de la seule valeur catalogue.

• Protégez les câbles de la traction et du mouvement de l'eau.
• Nettoyer les sondes en fonction du niveau d'encrassement.
• Fixez des limites d’alarme spécifiques aux espèces.
• Évitez d'installer des sondes sélectives d'ions horizontalement lorsque le manuel exige un montage en angle.
• Conservez les enregistrements d’étalonnage et de vérification des références.

Informations sur le projet d'aquaculture avant le devis

Pour les distributeurs, les constructeurs d'armoires OEM et les entrepreneurs en ingénierie, le dossier d'achat doit inclure le modèle, le paramètre mesuré, le signal de sortie, la longueur du câble, l'accessoire de montage, le matériau en contact avec le fluide, la puissance requise, le plan d'adresse Modbus et les pièces de maintenance attendues. Un bref dossier d'acceptation avec des photos d'installation et des relevés initiaux aide le client à comprendre ce qui a été livré.

Lorsque plusieurs paramètres sont inclus dans un projet, un tableau de registre et un calendrier de câblage doivent être préparés avant l'assemblage de l'armoire. Cela facilite l'expansion future si le client ajoute ultérieurement un autre point de pH, un point de chlore, une sonde OD, une sonde de turbidité, un capteur TSS ou une passerelle de téléchargement de données.

Avant de commander, il est utile de collecter des photos du site, les dimensions des tuyaux ou du réservoir, le cheminement prévu des câbles, l'alimentation électrique disponible, l'emplacement de l'armoire et le nom du contrôleur ou de la passerelle. Ces détails déterminent souvent si le projet nécessite une simple sonde, une Flow Cell, une armoire d'analyse ou une station de surveillance complète.

Acceptation du système de bassin et tests d’alarme

Un test d'acceptation raisonnable compare la lecture en ligne avec une méthode de référence du site, vérifie l'interrogation Modbus sur le chemin de câble prévu, confirme le comportement de l'alarme et enregistre le premier résultat d'étalonnage ou de vérification.

L'acceptation ne doit pas se limiter à vérifier si un numéro apparaît à l'écran. L'équipe de projet doit vérifier la réponse du capteur, la stabilité de la communication, la mise à l'échelle de l'unité, les seuils d'alarme, le stockage des tendances, l'étiquetage de l'armoire, l'étanchéité des câbles et l'accès pour la maintenance. Pour les projets distants, il est également utile de capturer plusieurs heures de données de tendance avant le transfert afin que le propriétaire puisse voir que le point de mesure est stable en fonctionnement réel sur site.

FAQ

Questions techniques

Q1 : Le système prend-il en charge RS485 Modbus RTU ?

Oui. Le chemin d'intégration recommandé est RS485 avec Modbus RTU, de sorte que les capteurs peuvent être connectés aux passerelles PLC, RTU, DCS, SCADA ou IoT sans interface de données fermée.

Q2 : 4-20 mA peuvent-ils être utilisés avec la communication numérique ?

Lorsque l'instrument sélectionné prend en charge 4-20 mA en option, la sortie analogique peut être utilisée pour un contrôleur existant tandis que le RS485 Modbus RTU est utilisé pour l'enregistrement des données et les diagnostics.

Q3 : Comment planifier l’étalonnage ?

L'étalonnage doit être écrit dans le plan d'opération par paramètre. Les analyseurs de pH, de chlore résiduel, d'OD, de turbidité, de TSS et à base de réactifs ne partagent pas le même intervalle de nettoyage ou de vérification.

Q4 : Pourquoi surveiller les nitrites en aquaculture ?

Les nitrites peuvent affecter la respiration et stresser les animaux aquatiques, en particulier lorsque l'oxygène est faible ou que la densité de peuplement est élevée.

Questions de sélection

Q5 : Comment un acheteur doit-il choisir entre un capteur et une station de surveillance ?

Utilisez un seul capteur lorsqu’une variable de contrôle est dominante. Utiliser une station lorsque plusieurs paramètres doivent être interprétés ensemble, comme le pH avec le chlore, l'OD avec l'ammoniac ou la DCO avec le débit.

Q6 : Quelles informations sont nécessaires avant le devis ?

Indiquez le type d'eau, la plage attendue, la température, la pression, le point d'installation, la longueur du câble, les exigences de sortie, le modèle de contrôleur et si le projet nécessite une cellule à circulation, un support ou une armoire de station.

Q7 : Que faut-il vérifier pour les installations extérieures ou humides ?

Vérifiez l'indice IP, l'étanchéité des presse-étoupes, la protection de la boîte de jonction, la protection contre la foudre, la mise à la terre et si la sonde peut être retirée pour la maintenance sans arrêter le processus.

Q8 : Un système peut-il surveiller plusieurs bassins ?

Oui, plusieurs capteurs RS485 peuvent signaler à une seule passerelle lorsque l'adresse, la longueur du câble et la conception de l'alimentation sont correctes.

Questions sur les achats et les projets

Q9 : NiuBoL peut-il aider les distributeurs avec la documentation du projet ?

Le NiuBoL peut prendre en charge les fiches techniques, les informations de câblage, la sélection de produits et les notes d'intégration pour les distributeurs, les constructeurs d'armoires OEM et les entrepreneurs en ingénierie.

Q10 : Qu'est-ce qui affecte le délai de livraison dans le suivi des projets ?

Le délai de livraison dépend de la quantité de capteurs, de la personnalisation des câbles, de la configuration de l'armoire, des accessoires, des exigences d'étalonnage et du fait que le projet comprend plusieurs paramètres ou une seule sonde de terrain.

Résumé

La surveillance de l'aquaculture doit relier les valeurs des capteurs aux actions de l'exploitation agricole. Les capteurs NiuBoL DO, pH, azote ammoniacal et nitrite RS485 Modbus RTU peuvent prendre en charge les systèmes d'étang, de crevettes et de recirculation où la qualité stable de l'eau affecte la production.
