Surveillance précise du processus de traitement des eaux usées contenant du cyanure

Surveillance précise du procédé de traitement des eaux usées contenant du cyanure : Du contrôle de procédé à la vérification finale

Dans les domaines industriels tels que l’électroplacage, la métallurgie et la cokéfaction, le traitement sécurisé des eaux usées contenant du cyanure constitue le seuil minimum de conformité environnementale. En raison de la forte toxicité du cyanure, son rejet est soumis à un contrôle strict. Pour les équipes professionnelles chargées de l’intégration de systèmes, de la mise en œuvre des projets et de la maintenance, la construction d’un système de traitement des eaux efficace, stable et économique dépend non seulement de procédés matures de chloration alcaline, mais aussi d’une surveillance précise et d’un contrôle intelligent des paramètres clés de qualité de l’eau. Cet article se concentre sur le cœur du procédé, analyse en profondeur la logique de contrôle du pH et du potentiel d’oxydo-réduction (ORP), et explique la valeur de vérification des analyseurs de cyanure en ligne, offrant une référence professionnelle pour la conception de vos projets et la sélection d’équipements.

Procédé de chloration alcaline : Points clés de l’oxydation par étapes et du contrôle

La méthode de chloration alcaline est le procédé dominant pour traiter le cyanure libre et certains cyanures complexes. Elle convertit complètement les ions cyanure (CN⁻) en dioxyde de carbone et azote non toxiques par oxydation par étapes. L’ensemble du procédé impose des exigences strictes en matière de précision des conditions de réaction.

1. Première étape : Oxydation partielle (CN⁻ → CNO⁻)

Dans des conditions fortement alcalines (pH > 11), le cyanure est oxydé par l’hypochlorite en cyanate dont la toxicité est fortement réduite. Le risque principal de cette étape réside dans le contrôle du pH. Si le pH descend en dessous de 10, du gaz de chlorure de cyanogène (CNCl) hautement toxique sera généré. Parallèlement, un pH inadéquat réduira considérablement la vitesse de réaction, entraînant un surdosage d’oxydants (comme l’hypochlorite de sodium) et une augmentation des coûts d’exploitation.

2. Deuxième étape : Oxydation complète (CNO⁻ → CO₂ + N₂)

Cette étape se déroule dans un environnement de pH proche de la neutralité (généralement 7,5-8,0), en hydrolysant davantage le cyanate. Le point de contrôle essentiel est de fournir un temps de séjour de réaction suffisant et des conditions acides appropriées pour assurer une réaction complète.

Double cœur du contrôle du procédé : Fonctionnement synergique du pH et de l’ORP

Pour réaliser un fonctionnement automatisé et raffiné du procédé, le contrôle en retour en temps réel du processus de réaction doit s’appuyer sur des capteurs en ligne.

Contrôle précis du pH : La pierre angulaire de la sécurité et de l’efficacité

Le pH est le « bâton de chef d’orchestre » qui dirige la réaction de chloration alcaline. Un système de traitement en deux étapes typique nécessite au moins deux capteurs de pH haute performance :

• Capteur de pH de première étape : garantit que la réaction se déroule dans une plage alcaline forte sûre et efficace (pH 11-12), empêchant la formation d’intermédiaires hautement toxiques et optimisant la cinétique de réaction.

• Capteur de pH de deuxième étape : surveille et maintient l’environnement de pH optimal pour l’hydrolyse du cyanate.

Recommandations de sélection : Les eaux usées industrielles ont une composition complexe et sont susceptibles d’empoisonner et de faire échouer le système de référence du capteur. Il est essentiel de choisir des capteurs de pH de qualité industrielle avec des diaphragmes de diffusion anti-encrassement et anti-obstruction (comme le PTFE) et des jonctions de référence anti-empoisonnement (comme des diaphragmes annulaires en téflon et un électrolyte sous pression) afin de prolonger considérablement le cycle de maintenance et d’assurer une fourniture de données continue et fiable.

Surveillance intelligente de l’ORP : « Visualisation » de l’avancement de la réaction et jugement du point final

Le potentiel d’oxydo-réduction (ORP) reflète directement l’état redox de la solution et constitue un paramètre clé pour suivre l’avancement de la réaction et réaliser un contrôle optimisé du dosage.

• Logique de contrôle : Au fur et à mesure que la réaction d’oxydation progresse, la valeur ORP augmente progressivement. Lorsque les réactifs (cyanure ou cyanate) sont presque épuisés, la courbe ascendante de la valeur ORP entrera dans une « période de plateau » évidente. Surveiller l’arrivée de cette période de plateau permet de juger intelligemment du point final de la réaction, d’ajuster ou d’arrêter automatiquement le dosage et d’éviter le gaspillage.

• Plages de contrôle typiques :

Remarque : Les valeurs ORP spécifiques varient en fonction de la qualité de l’eau et des électrodes et nécessitent un étalonnage sur site.

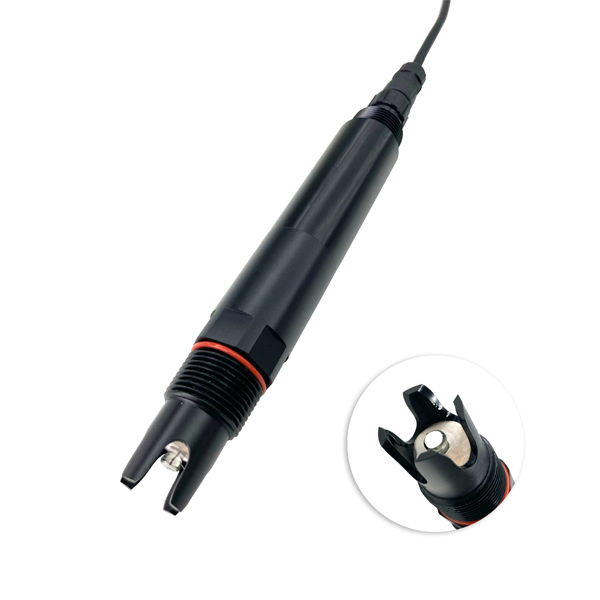

Recommandations de sélection : Pour les milieux contenant des oxydants à base de chlore, il est recommandé d’utiliser des capteurs ORP avec des électrodes annulaires en or. Par rapport aux électrodes en platine, les électrodes en or offrent une réponse plus sensible et plus stable, et une mesure plus précise dans ces applications, fournissant des signaux de haute qualité pour le contrôle précis des pompes doseuses.

Gardien final : Valeur de vérification des analyseurs de cyanure en ligne

La surveillance des paramètres de procédé (pH/ORP) garantit des « conditions de réaction correctes » et un « avancement de réaction terminé », mais la conformité absolue de l’effluent aux normes nécessite une preuve plus directe. Les analyseurs de cyanure en ligne sont l’« arbitre » de la qualité finale de l’eau et le « vérificateur » de la fiabilité du procédé.

Principe colorimétrique et flux de travail

Les analyseurs de cyanure en ligne dominants utilisent la méthode colorimétrique. Le cycle de mesure automatisé comprend généralement les étapes suivantes :

1. Échantillonnage et préparation : prélèvement quantitatif d’échantillons d’eau et rinçage de la cuve de réaction.

2. Masquage des interférences et mesure de référence : ajout d’agents masquants pour éliminer les interférences du chlore résiduel, des sulfures, etc., et réalisation de la première mesure photométrique pour obtenir la valeur de fond.

3. Réaction de développement de couleur et mesure : ajout de réactifs chromogènes spécifiques et réalisation de la deuxième mesure photométrique une fois la réaction terminée.

4. Calcul et sortie : l’instrument calcule automatiquement la concentration en cyanure en fonction de la différence d’absorbance entre les deux mesures et de la courbe d’étalonnage, puis la transmet via des signaux tels que 4-20 mA ou Modbus.

Points d’application clés

Le déploiement d’analyseurs en ligne aux nœuds suivants peut grandement améliorer le niveau technique et la gestion du système :

• Surveillance du point de rejet final : surveille en continu la concentration totale en cyanure pour garantir la conformité aux réglementations telles que la Norme intégrée de rejet des eaux usées (GB 8978-1996) (par exemple, limite de 0,5 mg/L) et fournit une preuve de conformité basée sur des données.

• Points de vérification du procédé : installés après l’oxydation en deux étapes pour vérifier en temps réel l’efficacité du traitement en amont et fournir une base pour l’ajustement fin du procédé.

• Surveillance et pré-contrôle de l’entrée : pour les scénarios avec de fortes fluctuations de concentration à l’entrée, le suivi de la concentration d’entrée permet de réaliser un contrôle en avance, d’optimiser les stratégies de dosage et d’économiser des coûts.

Solutions d’analyse de la qualité de l’eau professionnelles NiuBoL

NiuBoL s’engage à fournir des instruments de surveillance fiables et précis pour le traitement des eaux industrielles. Nous comprenons la poursuite par les projets d’ingénierie de la stabilité à long terme des équipements, de la précision des données et des faibles coûts de maintenance.

Support produit principal pour les scénarios de traitement des eaux usées contenant du cyanure :

Nos produits sont conçus pour être robustes et durables, adaptés aux environnements industriels difficiles, et équipés d’interfaces de données claires et de fonctions de diagnostic. Nous visons à devenir votre partenaire de confiance grâce à des produits fiables et un support technique professionnel, pour construire ensemble des systèmes de traitement des eaux usées efficaces et conformes.

FAQ

Q1 : Pourquoi le pH de la première étape doit-il être strictement contrôlé au-dessus de 11 ?

A1 : Principalement pour des raisons de sécurité et d’efficacité. Lorsque le pH est inférieur à 10, du gaz de chlorure de cyanogène (CNCl) hautement toxique et volatil est généré, posant un risque majeur pour la sécurité. Parallèlement, un environnement à pH élevé est une condition nécessaire pour que l’hypochlorite oxyde efficacement le cyanure. Un pH insuffisant entraîne des vitesses de réaction extrêmement lentes et un gaspillage de produits chimiques.

Q2 : Lorsque la valeur ORP atteint la période de plateau, peut-on arrêter le dosage et considérer le traitement comme terminé ?

A2 : La période de plateau ORP est un indicateur important que la réaction approche de son achèvement et est souvent utilisée pour arrêter automatiquement la pompe doseuse. Cependant, elle ne peut pas remplacer complètement l’analyse quantitative de la concentration finale en cyanure de l’effluent. Certains cyanures complexes stables ou d’autres substances réductrices présentes dans l’eau peuvent influencer les lectures ORP. Par conséquent, l’ORP est utilisé pour l’optimisation du contrôle du procédé, tandis que les analyseurs en ligne sont utilisés pour la vérification finale de la concentration. La combinaison des deux constitue la meilleure pratique.

Q3 : Quels sont les avantages des capteurs ORP à électrode en or par rapport aux électrodes en platine ?

A3 : Dans les solutions contenant des oxydants à base de chlore (comme l’hypochlorite de sodium), la surface de l’électrode en or est plus stable et moins susceptible de former des films d’oxyde. La réponse du potentiel est donc plus rapide, plus stable et présente une meilleure reproductibilité. Cela fournit une base de mesure plus fiable pour le contrôle précis du dosage basé sur l’ORP.

Q4 : La fréquence de mesure des analyseurs de cyanure en ligne peut-elle répondre aux besoins d’alerte en cas de pollution soudaine ?

A4 : Le cycle de mesure des analyseurs en ligne est généralement de 15 à 30 minutes par cycle. Sa valeur principale réside dans la surveillance continue de la conformité et l’analyse des tendances du procédé plutôt que dans les alertes à la seconde près. Pour les dépassements soudains à l’entrée, l’ajustement rapide du dosage doit s’appuyer sur le contrôle du procédé en amont par pH/ORP. Le rôle de l’analyseur est de fournir des données précises vérifiées par des méthodes chimiques pour confirmer une conformité stable à long terme.

Q5 : Quelles conditions de site doivent être prises en compte lors de l’intégration d’analyseurs en ligne ?

A5 : Il faut planifier : des points d’échantillonnage représentatifs (sans bulles, peu de matières en suspension) ; une alimentation électrique stable ; une source d’air instrument propre (pour actionner les composants pneumatiques) ; un espace approprié pour placer les réactifs et les liquides résiduaires ; et des canaux pour connecter les signaux 4-20 mA ou numériques aux systèmes PLC/DCS.

Q6 : Comment traiter les eaux usées contenant des cyanures complexes stables tels que le ferrocyanure ?

A6 : La méthode standard de chloration alcaline a un effet limité sur les complexes stables tels que le ferricyanure et le ferrocyanure. Ces eaux usées nécessitent des technologies de prétraitement plus avancées, telles que la récupération acide, l’ozone ou les procédés d’oxydation avancée Fenton pour la rupture des complexes. Une analyse complète de la composition des eaux usées doit être réalisée au début du projet.

Q7 : Quelle est la durée de vie attendue et les points de maintenance des capteurs dans les eaux usées contenant du cyanure ?

A7 : Avec une bonne maintenance, la durée de vie des capteurs est généralement de 1 à 2 ans. Les points de maintenance clés incluent : le nettoyage régulier (par exemple mensuel) des bulbes d’électrode avec un acide doux ou des solutions de nettoyage spéciales ; l’inspection et le remplissage réguliers de l’électrolyte de référence ; l’assurance que les capteurs sont installés dans des bassins d’échantillonnage à écoulement représentatif pour éviter l’entartrage ou l’obstruction.

Q8 : En tant qu’intégrateur, sur quels facteurs non liés au prix faut-il se concentrer lors du choix d’un fournisseur d’analyse de la qualité de l’eau ?

A8 : Se concentrer sur : 1) La fiabilité des produits : MTBF (temps moyen entre pannes), adaptabilité environnementale (indice IP, température de fonctionnement) ; 2) Le support applicatif : si le fournisseur possède une riche expérience d’application dans l’industrie et peut fournir un support de débogage sur site et une réponse d’urgence ; 3) La compatibilité système : si les signaux de sortie et les protocoles de communication (tels que Modbus, Profinet) s’interfacent parfaitement avec votre système de contrôle ; 4) Le coût du cycle de vie : y compris le coût des consommables de réactifs, le cycle de remplacement des capteurs et la complexité de l’étalonnage et de la maintenance.

Résumé

Le traitement des eaux usées industrielles contenant du cyanure est passé d’un traitement extensif à une ère pilotée par les données et de contrôle précis. La surveillance en temps réel du pH et de l’ORP forme le cœur de la boucle fermée de contrôle automatisé du procédé, directement liée à la sécurité opérationnelle et à l’efficacité économique. Les analyseurs de cyanure en ligne fournissent une vérification quantitative objective et continue pour la qualité finale de l’eau rejetée et constituent des outils essentiels pour réaliser une gestion intelligente et répondre à des réglementations strictes.

Pour les intégrateurs de systèmes et les entreprises d’ingénierie, le choix d’équipements de surveillance de haute qualité offrant une mesure précise, un fonctionnement stable et une maintenance facile est un investissement stratégique pour améliorer la valeur technique ajoutée du projet, garantir un fonctionnement stable à long terme et gagner la confiance des clients. Seule une intégration profonde d’instruments de surveillance fiables avec une conception de procédé raisonnable permet de construire une solution de traitement des eaux usées contenant du cyanure efficace, conforme et économique.
