Capteur de pH de qualité de l'eau en ligne NBL-PHG-206A

Capteur de pH de la qualité de l'eau en ligne PHG-206A

Utilisé pour la surveillance de la qualité de l'eau environnementale, les solutions acides/alcalines/salines, les processus de réaction chimique et les processus de production industrielle, il répond aux exigences de mesure du pH en ligne pour la plupart des applications industrielles. Sortie de signal : RS-485 (protocole Modbus/RTU). Connexion pratique à des équipements tiers tels que PLC, DCS, ordinateurs de contrôle industriel, contrôleurs généraux, enregistreurs sans papier ou écrans tactiles. Amplificateur différentiel à double haute impédance avec une forte résistance aux interférences et une réponse rapide. Sonde pH brevetée, la solution de référence interne s'écoule extrêmement lentement à partir du pont salin microporeux sous une pression d'au moins 100 kPa (1 Bar), et son écoulement positif continue pendant plus de 20 mois. Un tel système de référence est très stable et la durée de vie de l'électrode est prolongée de plusieurs fois par rapport aux électrodes industrielles conventionnelles. Facile à installer : filetage de tuyau 3/4 NPT pour une installation submersible facile ou dans des tuyaux et des réservoirs. Niveau de protection IP68.

Spécifications techniques du capteur de pH de la qualité de l'eau

1. Description de l'environnement d'application

Ce capteur est utilisé pour la surveillance de la qualité de l'eau environnementale, les solutions acides/alcalines/salines, les processus de réaction chimique et les processus de production industrielle. Il répond aux exigences de mesure du pH en ligne pour la plupart des applications industrielles.

- Sortie de signal : RS-485 (protocole Modbus RTU)

- Connexion facile aux PLC, DCS, ordinateurs de contrôle industriel, contrôleurs généraux, enregistreurs sans papier, écrans tactiles et autres dispositifs tiers.

- Amplificateur différentiel à double haute impédance avec une forte résistance aux interférences et une réponse rapide.

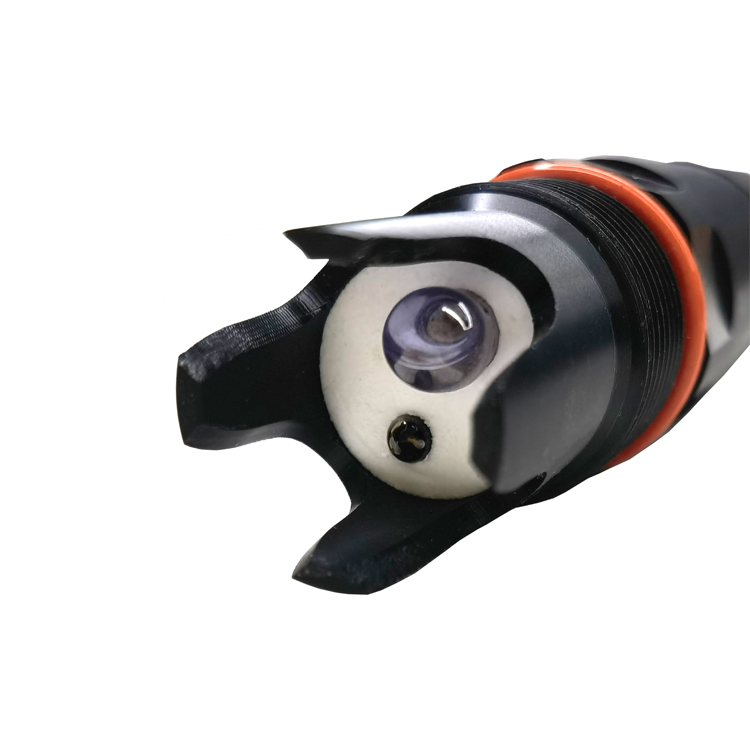

- Électrode pH brevetée, la solution de référence interne s'écoule lentement du pont salin microporeux sous une pression d'au moins 100 kPa (1 Bar), avec un écoulement positif continu pendant plus de 20 mois. Ce système de référence est très stable, et la durée de vie de l'électrode est prolongée de plusieurs fois par rapport aux électrodes industrielles ordinaires.

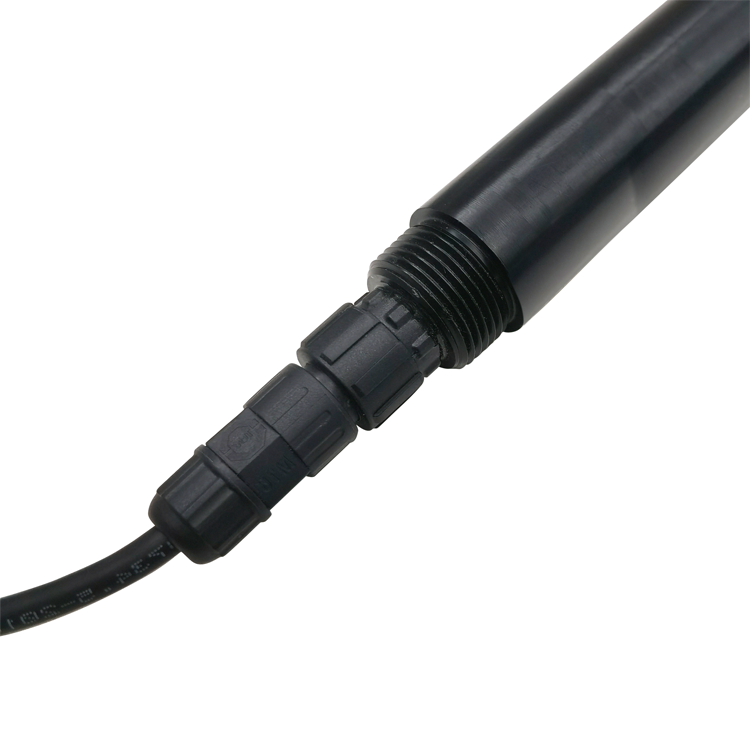

- Facile à installer : filetage 3/4 NPT, adapté à l'installation par immersion ou dans des tuyaux et des réservoirs.

- Niveau de protection IP68.

2. Installation

Remarque : Le capteur ne doit pas être installé à l'envers ou horizontalement, et doit être installé avec une inclinaison d'au moins 15 degrés.

3. Connexion électrique

Le câble est un fil blindé torsadé à 4 conducteurs avec la définition de broches suivante :

- Fil rouge – Alimentation (12-24 VDC)

- Fil noir – Terre (GND)

- Fil bleu – 485A

- Fil blanc – 485B

Avant la mise sous tension, vérifiez soigneusement la séquence de câblage pour éviter tout dommage inutile causé par des connexions incorrectes.

Instructions de câblage : Étant donné que le câble est fréquemment immergé dans l'eau (y compris l'eau de mer) ou exposé à l'air, tous les points de câblage nécessitent un traitement étanche. Les câbles de l'utilisateur doivent avoir un certain niveau de résistance à la corrosion.

4. Entretien et soin

4.1 Utilisation et entretien

Lors de la mesure, le capteur pH doit d'abord être nettoyé avec de l'eau distillée (ou de l'eau déionisée) et séché avec du papier filtre pour éviter la contamination de la solution mesurée. Un tiers du capteur doit être immergé dans la solution.

Lorsqu'il n'est pas utilisé, le capteur doit être nettoyé et inséré dans un couvercle de protection rempli d'une solution de chlorure de potassium à 3 mol/L ou placé dans un récipient rempli de la même solution.

Vérifiez si les connexions des bornes sont sèches. Si elles sont souillées, nettoyez-les avec de l'alcool anhydre, séchez-les, puis utilisez-les. Évitez une immersion prolongée dans de l'eau distillée ou des solutions protéinées, et empêchez tout contact avec des huiles ou graisses de silicone. Si le capteur est utilisé pendant une longue période, la membrane de verre peut devenir semi-transparente ou accumuler des dépôts. Dans ce cas, nettoyez avec de l'acide chlorhydrique dilué et rincez à l'eau. Lorsque le capteur est utilisé pendant une longue période et que des erreurs de mesure se produisent, il doit être étalonné avec un instrument.

Lorsque les méthodes d'entretien et de soin mentionnées ci-dessus ne permettent pas d'étalonner ou de mesurer correctement le capteur, cela indique que le capteur est défaillant et doit être remplacé.

5. Étalonnage

Remarque : Le capteur a déjà été étalonné avant de quitter l'usine. Sauf s'il dépasse l'erreur de mesure, évitez de l'étalonner de manière aléatoire.

5.1 Étalonnage du zéro

Prenez 250 mL d'eau distillée dans une éprouvette graduée, versez-la dans un bécher, ajoutez un sachet de poudre d'étalonnage pH=6,86, et remuez avec une baguette de verre jusqu'à ce que la poudre soit complètement dissoute. Préparez une solution de pH=6,86. Placez le capteur dans la solution, attendez 3 à 5 minutes jusqu'à ce que la valeur se stabilise, et vérifiez si la valeur affichée est de 6,86. Sinon, un étalonnage du zéro est nécessaire. Veuillez consulter les instructions de l'annexe pour le processus d'étalonnage.

5.2 Étalonnage de la pente

- Solution acide : Prenez 250 mL d'eau distillée dans une éprouvette graduée, versez-la dans un bécher, ajoutez un sachet de poudre d'étalonnage pH=4,00, et remuez avec une baguette de verre jusqu'à ce que la poudre soit complètement dissoute. Préparez une solution de pH=4,00. Placez le capteur dans la solution, attendez 3 à 5 minutes jusqu'à ce que la valeur se stabilise, et vérifiez si la valeur affichée est de 4,00. Sinon, un étalonnage de la pente est requis. Veuillez consulter les instructions de l'annexe pour le processus d'étalonnage.

- Solution alcaline : Prenez 250 mL d'eau distillée dans une éprouvette graduée, versez-la dans un bécher, ajoutez un sachet de poudre d'étalonnage pH=9,18, et remuez avec une baguette de verre jusqu'à ce que la poudre soit complètement dissoute. Préparez une solution de pH=9,18. Placez le capteur dans la solution, attendez 3 à 5 minutes jusqu'à ce que la valeur se stabilise, et vérifiez si la valeur affichée est de 9,18. Sinon, un étalonnage de la pente est requis. Veuillez consulter les instructions de l'annexe pour le processus d'étalonnage.
