Capteur ORP en ligne de qualité industrielle haute stabilité NBL-ORP-206 : Surveillance de la qualité de l'eau RS485 Modbus-RTU

NiuBoL NBL-ORP-206 est un capteur ORP en ligne conçu pour les environnements industriels. Il adopte le protocole RS485 Modbus-RTU, présente une capacité anti-interférence extrêmement élevée et un système de référence avec une durée de vie de plus de 20 mois. Il convient au traitement des eaux environnementales, aux produits chimiques pharmaceutiques et à la surveillance des processus industriels, offrant aux intégrateurs de systèmes des solutions de surveillance de la qualité de l'eau à haute stabilité et à maintenance facile.

Capteur ORP en ligne haute stabilité de qualité industrielle : NiuBoL NBL-ORP-206 résout les défis de surveillance précise dans des conditions de travail complexes

Arguments de vente clés

• Système de référence breveté longue durée : Technologie unique d'exsudation positive microporeuse, avec une exsudation durant plus de 20 mois, prolongeant la durée de vie de l'électrode de 2 à 3 fois.

• Double amplificateur différentiel à haute impédance : La conception du circuit anti-interférence profonde assure une réponse au millième de seconde dans des environnements électromagnétiques complexes.

• Intégration facile de qualité industrielle : Le protocole standard RS485 Modbus-RTU se connecte de manière transparente aux systèmes PLC, DCS et aux ordinateurs hôtes industriels.

Présentation du produit Capteur ORP en ligne

Dans le contrôle des processus industriels et la surveillance de la qualité de l'eau environnementale, le potentiel d'oxydo-réduction (ORP) est un indicateur clé pour mesurer la force d'oxydation ou de réduction d'une solution. Cependant, les capteurs ORP traditionnels souffrent souvent de dérive numérique, d'empoisonnement des électrodes ou d'une maintenance fréquente face à une pression élevée, une corrosion importante ou des interférences électromagnétiques complexes.

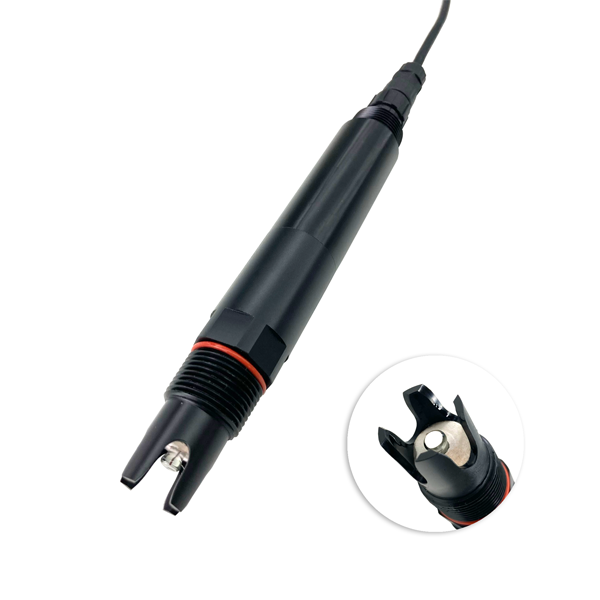

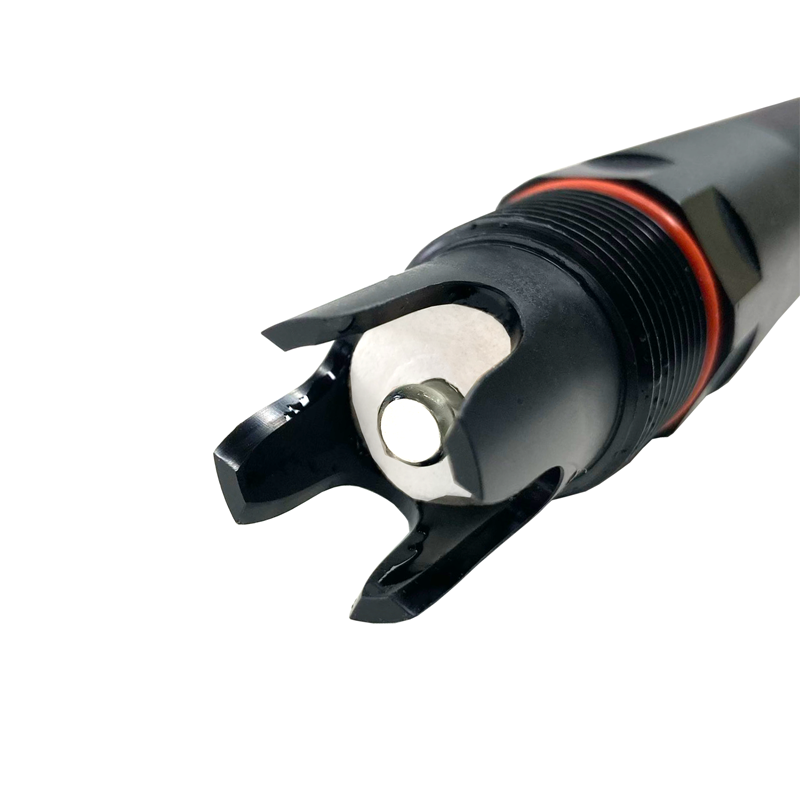

Le capteur ORP en ligne NiuBoL NBL-ORP-206 est conçu pour relever ces défis. Il intègre une technologie de mesure par électrode de platine de haute précision et une technologie de communication numérique industrielle, utilisant une coque en alliage ABS/PC résistante à la corrosion et une conception de protection IP68 pour garantir des performances stables dans les solutions acides, alcalines, salines agressives et les lignes de production industrielles. Pour les intégrateurs de systèmes et les entrepreneurs en ingénierie, le NBL-ORP-206 n'est pas seulement un capteur, mais un composant de mesure de qualité industrielle avec un faible coût de maintenance et une grande fiabilité des données, vous aidant à construire rapidement un système de surveillance de la qualité de l'eau en temps réel efficace.

Avantages techniques clés du capteur ORP en ligne NiuBoL NBL-ORP-206

1. Système de référence breveté : Franchir les goulots d'étranglement de la maintenance

Le problème courant des électrodes ORP industrielles traditionnelles est que la solution de référence interne se perd trop rapidement, entraînant la défaillance de l'électrode. La structure d'électrode brevetée développée par NiuBoL permet à la solution de référence interne de s'exsuder extrêmement lentement à travers le pont salin microporeux sous une pression non inférieure à 100 KPa. Son cycle d'exsudation positive peut durer de manière stable plus de 20 mois. Cette caractéristique prolonge considérablement le cycle de service du capteur sur les lignes de production industrielles et réduit la fréquence de la maintenance avec arrêt.

2. Technologie d'amplification différentielle double à haute impédance : Excellentes performances anti-interférences

Les sites industriels sont généralement remplis de convertisseurs de fréquence, de moteurs haute puissance et de câblages complexes. Les interférences électromagnétiques sont « l'ennemi naturel » de la surveillance de la qualité de l'eau. Le NBL-ORP-206 intègre un double amplificateur différentiel à haute impédance à l'intérieur, réduisant efficacement les interférences de mode commun grâce à la technologie d'échantillonnage différentiel, raccourcissant considérablement le temps de réponse (T90 < 30s) et assurant la capture des fluctuations de potentiel instantanées dans les réservoirs de réaction à changement dynamique.

3. Sortie de signal entièrement numérique : Réduction de la complexité d'intégration

Le capteur adopte le protocole numérique standard RS-485 Modbus-RTU. Comparés aux signaux analogiques traditionnels (4-20 mA), les signaux numériques ont une capacité de transmission longue distance et une capacité anti-bruit plus fortes. Il peut être directement connecté à divers contrôleurs généraux, enregistreurs sans papier ou écrans tactiles, prend en charge le déploiement de type bus et réduit considérablement les coûts de câblage et la difficulté de configuration de l'intégration du système.

4. Adaptabilité aux environnements difficiles : Encapsulation IP68

La coque est fabriquée en alliage ABS/PC de haute résistance avec d'excellentes propriétés mécaniques et une résistance à la corrosion chimique. Combinée à une technologie d'encapsulation globale, le niveau de protection atteint IP68. Que ce soit dans des environnements très humides, poussiéreux ou complètement immergé dans l'eau, le NBL-ORP-206 peut maintenir ses performances d'étanchéité et éviter d'endommager les circuits internes.

Spécifications techniques du capteur ORP en ligne

Scénarios d'application typiques du capteur ORP en ligne NiuBoL NBL-ORP-206

Traitement des eaux usées municipales et industrielles

Dans les processus de dénitrification, d'élimination du phosphore et de désinfection, un contrôle précis du volume d'aération ou du dosage chimique est obtenu en surveillant les valeurs ORP, permettant ainsi des économies d'énergie et une réduction des émissions.

Processus chimiques et chimie fine

Surveillez l'état d'oxydo-réduction pendant les réactions chimiques pour vous assurer que la réaction se déroule dans une plage sûre et efficace et pour éviter la génération de sous-produits.

Eaux usées de galvanoplastie et de traitement des métaux

Surveillance en temps réel de l'effet du traitement de réduction des eaux usées contenant du chrome et de l'effet du traitement d'oxydation des eaux usées contenant du cyanure pour garantir que les émissions sont conformes aux réglementations environnementales.

Systèmes de recirculation d'eau de refroidissement

Évaluez le risque de croissance microbienne dans le système et l'efficacité de l'utilisation des bactéricides pour prévenir la corrosion et l'entartrage des canalisations.

Instructions d'installation et de connexion électrique

1. Points clés de l'installation physique

Exigence d'angle : Pour assurer un contact normal de l'électrolyte interne de l'électrode, le capteur ne doit pas être installé à l'envers ou horizontalement. L'angle d'installation doit maintenir une inclinaison d'au moins 15 degrés par rapport au plan horizontal.

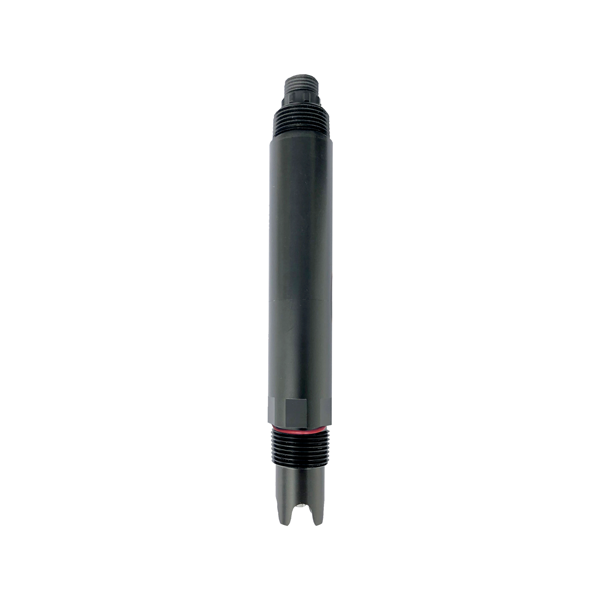

Interface mécanique : Adopte un filetage de tuyau standard 3/4NPT, qui peut être directement vissé dans les tuyaux, les réservoirs ou utilisé avec des supports submersibles.

2. Séquence de câblage de la connexion électrique

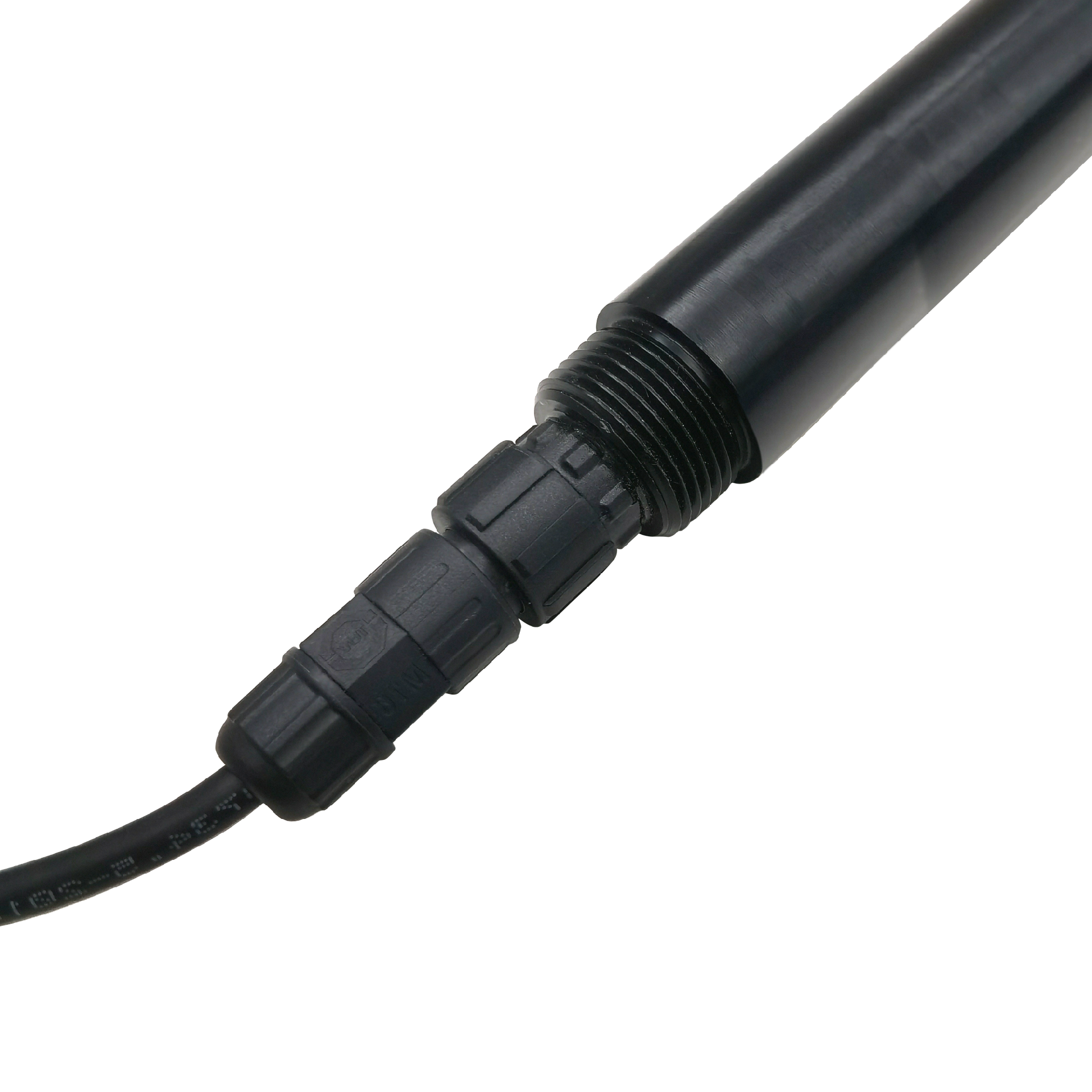

Le capteur utilise un fil blindé torsadé à 4 conducteurs. La définition du câblage est la suivante :

• Fil rouge : Alimentation positive (12 à 24 V DC)

• Fil noir : Masse d'alimentation (GND)

• Fil bleu : RS-485A

• Fil blanc : RS-485B

Note : Veuillez confirmer la séquence de câblage avant la mise sous tension pour éviter d'endommager les composants électroniques du capteur en raison d'une connexion incorrecte. Étant donné que l'environnement du site peut impliquer des fluides corrosifs, un traitement professionnel d'étanchéité et d'anti-corrosion doit être effectué sur tous les joints de câblage.

FAQ

Q1. Quelle est la durée de vie prévue du capteur NiuBoL NBL-ORP-206 ?    R : Dans les environnements d'eau industriels standards, grâce à son système d'exsudation de solution de référence breveté, la durée de vie physique de l'électrode peut généralement atteindre plus de 2 ans. La durée de vie réelle dépend de la corrosivité du milieu mesuré, de la pression et de la fréquence du nettoyage et de la maintenance.

Q2. Pourquoi ce capteur souligne-t-il qu'il « ne peut pas être installé horizontalement » ?    R : Parce que l'électrode ORP contient une solution de référence et une extrémité de détection en platine, l'installation inclinée assure un contact complet entre le système de référence et l'extrémité de détection, et utilise la gravité et le gradient de pression pour maintenir une micro-exsudation positive de l'électrolyte.

Q3. Jusqu'à quelle distance le signal de sortie RS485 peut-il être transmis ?    R : En utilisant le protocole standard RS485 Modbus, la distance de transmission théorique peut atteindre 1200 mètres sans répéteur. Il est recommandé d'utiliser une paire torsadée blindée pour la transmission longue distance afin de renforcer l'effet anti-interférence.

Q4. Le capteur prend-il en charge la compensation automatique de température ?    R : Selon les spécifications techniques du NBL-ORP-206, ce modèle se concentre sur la mesure précise de la valeur de potentiel d'origine, en s'appuyant principalement sur la méthode performante de l'électrode de platine. Pour la plupart des scénarios d'application ORP, la valeur de potentiel est peu affectée par la température, ce modèle n'a donc pas de compensation de température intégrée.

Q5. À quelle fréquence l'électrode doit-elle être étalonnée ?    R : Il est recommandé d'étalonner une fois par mois pendant les 3 premiers mois suivant l'installation initiale et avant l'utilisation. Après un fonctionnement stable, un étalonnage de routine peut être effectué tous les 3 à 6 mois en fonction de la dérive des données sur site.

Q6. Si la valeur mesurée présente des sauts évidents, quelle pourrait en être la raison ?    R : Veuillez vérifier : 1. Si le câblage est inondé ou humide ; 2. S'il y a un fort courant de fuite ou des interférences électrostatiques dans l'environnement ; 3. Si la surface de l'électrode est recouverte d'un film d'huile ou de protéines. Si c'est le cas, nettoyez avec de l'alcool.

Q7. Ce capteur peut-il mesurer des solutions contenant des acides forts ou des bases fortes ?    R : Oui, les capteurs NiuBoL sont conçus pour les environnements acides/alcalins/salins. Cependant, veuillez noter que la pression de travail doit être contrôlée à <= 0,2 MPa et que la température ne doit pas dépasser 50°C pour assurer la stabilité à long terme du matériau.

Q8. Comment stocker le capteur lorsqu'il n'est pas utilisé pendant une longue période ?    R : Il est strictement interdit de stocker l'électrode à sec. Lorsqu'elle n'est pas utilisée, elle doit être nettoyée et insérée dans un manchon de protection contenant une solution de chlorure de potassium (KCl) 3 mol/L pour maintenir l'extrémité de détection de l'électrode humide et active.

Résumé et invitation à la coopération

Dans les projets de surveillance de la qualité de l'eau, la continuité et la fiabilité des données dépendent de la qualité des capteurs sous-jacents. Le NiuBoL NBL-ORP-206 résout efficacement les problèmes de maintenance fréquente et de sensibilité aux interférences des capteurs ORP traditionnels grâce à des systèmes de référence innovants et une conception de circuit de qualité industrielle. En tant qu'intégrateur de systèmes, choisir un capteur qui équilibre performance et rentabilité est la clé pour garantir la qualité de livraison du projet.

Si vous développez des systèmes de traitement des eaux industrielles ou si vous soumissionnez pour des projets de surveillance environnementale, NiuBoL fournit un support technique complet et des services de câbles personnalisés.

Avez-vous besoin d'obtenir le manuel détaillé du protocole de registre Modbus pour le NBL-ORP-206 afin de faciliter l'écriture préliminaire du programme PLC ? N'hésitez pas à nous contacter à tout moment pour un support technique.
