Présentation du produit

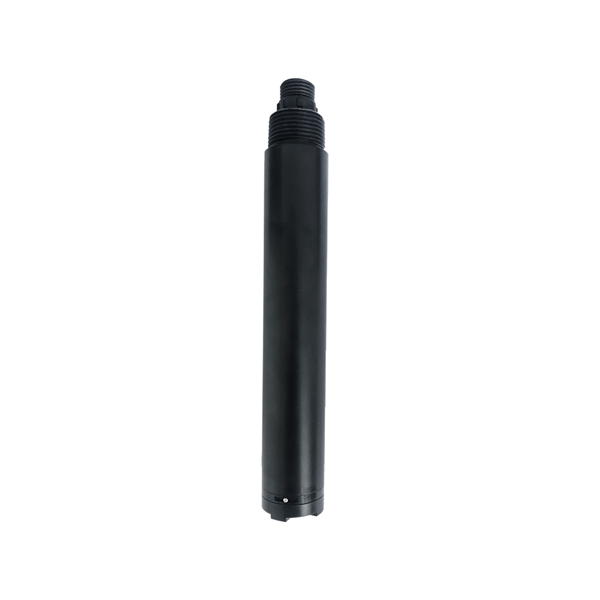

Le capteur en ligne d’huile dans l’eau NiuBoL NBL-OIL-206A est un capteur optique intelligent développé pour le monitoring continu de la qualité de l’eau sur site industriel. Basé sur les caractéristiques du pic d’absorption ultraviolet et du pic d’émission de fluorescence de l’huile dissoute, il utilise une LED UV monochromatique pour exciter l’huile dissoute. Après absorption de l’énergie lumineuse, l’huile dissoute libère une fluorescence d’une longueur d’onde spécifique. L’intensité d’émission est directement proportionnelle à la teneur en huile dissoute dans l’eau, permettant une détection en temps réel et stable.

Ce capteur est largement applicable aux scénarios nécessitant un contrôle précis du rejet de polluants pétroliers. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à construire des systèmes fiables de monitoring de la qualité de l’eau afin de respecter les normes de rejet environnemental et les exigences de contrôle de procédé. NiuBoL s’engage à fournir des solutions de capteurs IoT à haute stabilité et faible maintenance pour garantir un fonctionnement fiable à long terme.

Avantages principaux du capteur en ligne d’huile dans l’eau

Le NBL-OIL-206A prend pleinement en compte l’environnement difficile des sites industriels dans sa conception et met en avant les avantages techniques suivants :

• Système de source lumineuse à haute stabilité : Utilise une source lumineuse LED UV à longue durée de vie et à dérive minimale. Associée à une méthode d’excitation en courant alternatif, elle filtre efficacement les interférences de la lumière naturelle et de la lumière ambiante, garantissant des valeurs de mesure stables et fiables dans des environnements extérieurs ou à éclairage variable.

• Haute précision et résolution : Plage de mesure 0～40 ppm, résolution jusqu’à 0,01 ppm, précision ±3 % (ou ±0,5 ℃), supporte l’étalonnage en deux points (point zéro et pente), répondant aux exigences de monitoring précis.

• Forte capacité anti-interférence et de protection : Niveau de protection IP68, peut fonctionner immergé jusqu’à 20 mètres de profondeur. Le matériau de la coque en PVC/POM est résistant à la corrosion et convient aux environnements d’eau douce, d’eau de mer et d’eaux usées industrielles. La fenêtre du capteur est facile à nettoyer et à entretenir, réduisant la fréquence de maintenance sur site.

• Intégration facile : Interface RS-485 standard, conforme au protocole Modbus/RTU, peut se connecter de manière transparente aux systèmes PLC, DCS, SCADA ou d’acquisition de données IoT existants. Entrée de tension large 12～24 VDC, consommation électrique seulement 0,2 W@12 V. Conception basse consommation facilite le déploiement à long terme.

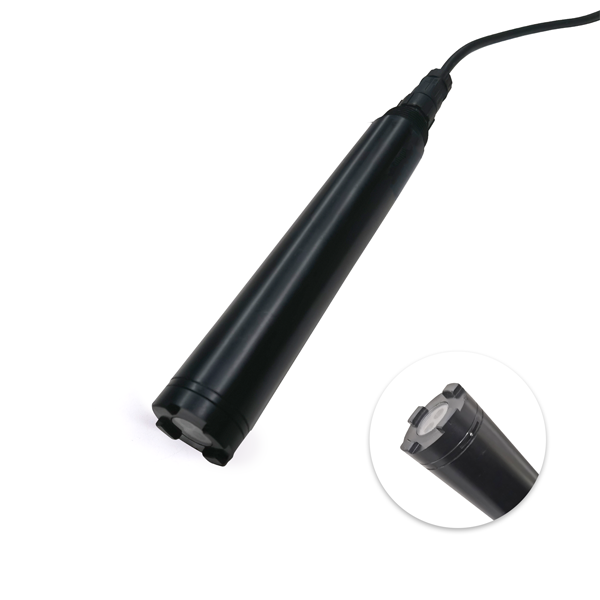

• Optimisation de l’installation et de la maintenance : Faibles exigences de distance d’installation (paroi latérale >2 cm, fond >10 cm), longueur de câble standard 5 mètres (personnalisable), connecteur mâle étanche M16 à 5 broches. Le nettoyage de la fenêtre de mesure ne nécessite que de l’eau propre ou un détergent doux, sans démontage complexe.

Ces avantages permettent au NBL-OIL-206A de maintenir une cohérence des données dans des environnements aquatiques complexes, réduisant considérablement la difficulté d’intégration du système et les coûts d’exploitation et de maintenance.

Spécifications techniques

Paramètres techniques du capteur en ligne d’huile dans l’eau NBL-OIL-206A

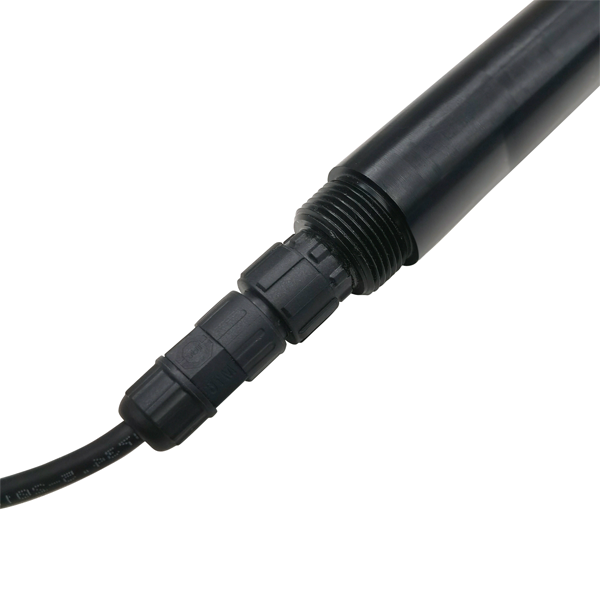

Remarque : Le connecteur du capteur est un connecteur mâle étanche M16 à 5 broches. Le fil rouge est l’alimentation positive, le fil noir est la masse (GND), le fil bleu est 485A, le fil blanc est 485B. Il est recommandé d’effectuer un traitement étanche sur tous les points de câblage et d’utiliser des câbles avec une certaine résistance à la corrosion.

Scénarios d’application du capteur en ligne d’huile dans l’eau NBL-OIL-206A

Le capteur en ligne d’huile dans l’eau NBL-OIL-206A convient à une variété de domaines de monitoring industriel et environnemental :

1. Monitoring du rejet d’eaux usées industrielles : Monitoring en ligne des eaux usées de production traitées dans les industries pétrochimiques, de raffinage, de transformation mécanique, etc., pour garantir que les polluants pétroliers respectent les normes de rejet et aider à la conformité environnementale.

2. Monitoring de l’eau produite des champs pétroliers et gaziers offshore : Systèmes de traitement de l’eau produite et de l’eau associée sur les plateformes, détection en temps réel de la concentration en huile pour soutenir les décisions de réinjection ou de rejet.

3. Monitoring de l’eau à l’entrée et à la sortie des stations d’épuration : Monitoring de la teneur en huile dans la décantation primaire, le traitement biologique et l’effluent final dans les processus de traitement des eaux usées municipales et industrielles pour optimiser la technologie de traitement.

4. Monitoring environnemental des eaux de surface / rivières et lacs : Monitoring d’urgence des déversements de pétrole ou des incidents de pollution dans les sources d’eau, rivières et lacs, ainsi que le déploiement à long terme de stations automatiques de qualité de l’eau.

5. Gestion de l’eau de ballast des navires et de la qualité de l’eau des ports : Monitoring de l’eau des ports et quais pour prévenir les risques de fuites de pétrole des navires.

6. Contrôle de l’eau de procédé dans les industries légères telles que l’alimentation et la pharmacie : Monitoring de l’eau de procédé qui nécessite un contrôle strict des impuretés en huile.

En combinaison avec d’autres capteurs de qualité de l’eau NiuBoL (tels que pH, oxygène dissous, conductivité), une plateforme complète de monitoring multi-paramètres de la qualité de l’eau peut être construite.

Installation et câblage

Exigences d’installation :

• Le capteur doit être installé verticalement dans le corps d’eau, avec l’extrémité avant à au moins 10 cm du fond du bassin ou du conteneur.

• Maintenir une distance supérieure à 2 cm par rapport à la paroi latérale pour éviter les réflexions de la paroi ou les interférences d’adhérence.

• Il est recommandé de l’installer dans de l’eau en mouvement ou agitée pour garantir que la fenêtre de mesure soit pleinement en contact avec l’échantillon d’eau à mesurer.

Câblage électrique (câble standard à 4 fils) :

• Fil rouge : Alimentation positive (12～24 VDC)

• Fil noir : Masse (GND)

• Fil bleu : RS-485 A

• Fil blanc : RS-485 B

Après le câblage, veuillez vérifier attentivement pour éviter les courts-circuits ou les connexions inversées. Lorsque le câble est immergé dans l’eau ou exposé à l’environnement pendant une longue période, tous les points de câblage doivent être étanchéisés et des câbles résistants à la corrosion doivent être utilisés. Confirmez que le câblage est correct avant de mettre sous tension.

Guide de maintenance

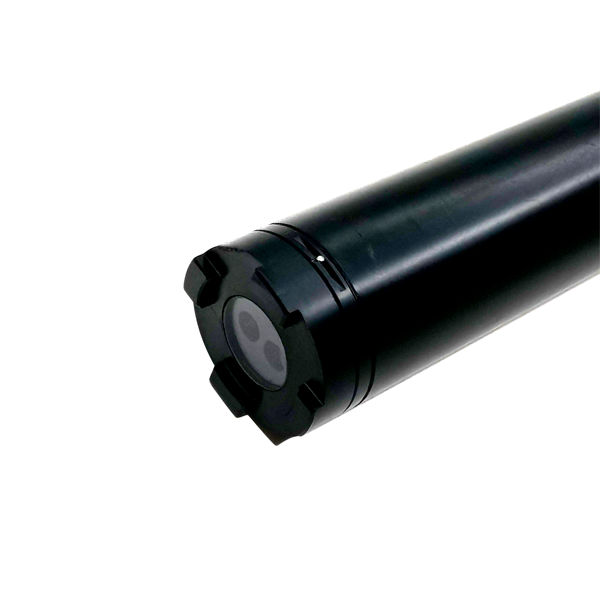

Pour maintenir la précision de mesure, il est recommandé de surveiller régulièrement la propreté de la fenêtre de mesure. La surface extérieure peut être rincée à l’eau du robinet. Les saletés tenaces peuvent être essuyées avec un chiffon doux imbibé de détergent ménager doux. Évitez de trop tendre le câble pour empêcher la rupture des fils internes. Le capteur contient des composants optiques et électroniques de précision à l’intérieur et ne nécessite pas de démontage ou de réparation par l’utilisateur.

Méthode d’étalonnage :

• Étalonnage du point zéro : Placer le capteur dans de l’eau distillée (extrémité avant ≥10 cm du fond), stabiliser pendant 3 à 5 minutes, puis effectuer l’étalonnage du point zéro.

• Étalonnage de la pente : Placer dans une solution étalon, stabiliser, puis effectuer l’étalonnage de la pente.

Pour les opérations spécifiques, veuillez vous référer au manuel d’utilisation fourni avec le produit.

FAQ

Q1. Le NBL-OIL-206A est-il adapté aux environnements d’eau de mer ?

Oui, la coque du capteur est en matériau PVC/POM avec une bonne résistance à la corrosion. La protection IP68 supporte une immersion prolongée en eau de mer. Cependant, il est recommandé de vérifier régulièrement la propreté de la fenêtre dans les environnements à forte salinité.

Q2. Comment s’intégrer aux systèmes PLC existants ?

Le capteur supporte le protocole standard Modbus/RTU et peut être directement connecté au PLC via l’interface RS-485. NiuBoL peut fournir les documents de protocole de communication et des exemples de code pour faciliter le développement rapide par les intégrateurs de systèmes.

Q3. Que faire si la valeur de mesure fluctue ou devient instable ?

La cause courante est la présence de corps étrangers attachés à la fenêtre de mesure. Nettoyez d’abord la surface de la fenêtre avec de l’eau propre ; si le problème persiste, vérifiez si la connexion du câble est desserrée ou si la tension d’alimentation est stable.

Q4. Le capteur nécessite-t-il un étalonnage fréquent ?

En utilisation normale, l’étalonnage en deux points peut être effectué selon les exigences de l’autorité compétente ou des conditions de dérive réelles (recommandé tous les trimestres ou tous les six mois). La source lumineuse présente une haute stabilité et la dérive quotidienne est extrêmement faible.

Q5. La longueur du câble peut-elle être personnalisée ?

Oui, la longueur standard est de 5 mètres, et des câbles plus longs peuvent être personnalisés selon les besoins du projet. Veuillez indiquer les exigences lors de la commande et confirmer le plan de traitement étanche.

Q6. La lumière naturelle ou les environnements à forte luminosité affectent-ils la mesure ?

Non. La conception d’excitation en courant alternatif filtre efficacement les interférences de la lumière naturelle. La source lumineuse LED UV et le système de filtre spécifique garantissent un signal pur.

Q7. La faible consommation du capteur est-elle adaptée aux systèmes alimentés par énergie solaire ?

Oui, la conception à faible consommation de 0,2 W@12 V est très adaptée aux stations de monitoring à distance alimentées par énergie solaire ou batteries.

Q8. Quelle est la garantie produit et le service après-vente ?

Les produits NiuBoL subissent un vieillissement et des tests de stabilité de 72 heures, avec un contrôle strict du taux de passage en usine. Un service de garantie standard est fourni, et l’équipe de support technique peut assister au débogage sur site et au dépannage.

Résumé et invitation à la coopération

Le capteur en ligne d’huile dans l’eau NiuBoL NBL-OIL-206A prend comme compétitivité principale la haute précision, la forte stabilité et la facilité d’intégration, fournissant aux intégrateurs de systèmes et aux entrepreneurs en ingénierie une solution fiable de monitoring de l’huile dans la qualité de l’eau. Il aide non seulement les entreprises à atteindre la conformité environnementale et l’optimisation des procédés, mais réduit également les coûts d’exploitation et de maintenance à long terme et garantit l’authenticité et la validité des données de monitoring.

Si votre projet implique le traitement des eaux usées industrielles, le monitoring de l’eau produite dans le pétrole et le gaz, la construction de stations de qualité de l’eau environnementale ou d’autres besoins de monitoring en ligne de la qualité de l’eau, n’hésitez pas à contacter l’équipe NiuBoL. Nous pouvons fournir des conseils de sélection, des solutions d’intégration et des services personnalisés selon les conditions de travail spécifiques. Scannez les informations de contact sur la page ou visitez le site officiel de NiuBoL pour obtenir les derniers manuels de produits et cas d’application, et travaillons ensemble pour construire un système de monitoring IoT industriel plus intelligent et plus fiable.
