Capteur multiparamètre en ligne à spectre complet NBL-FUV-408 : Analyseur spectral de qualité de l'eau de qualité industrielle

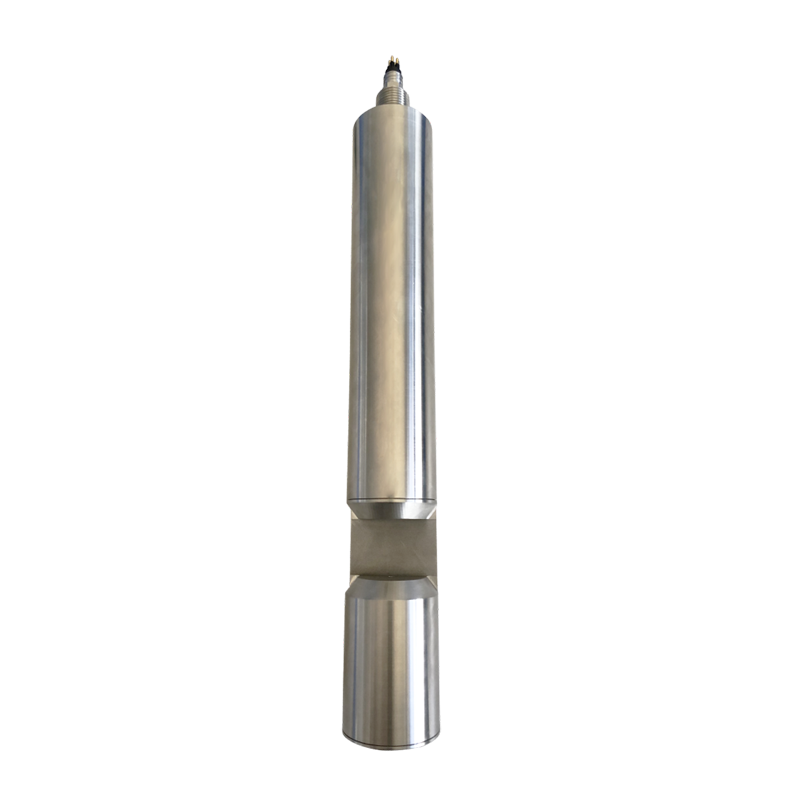

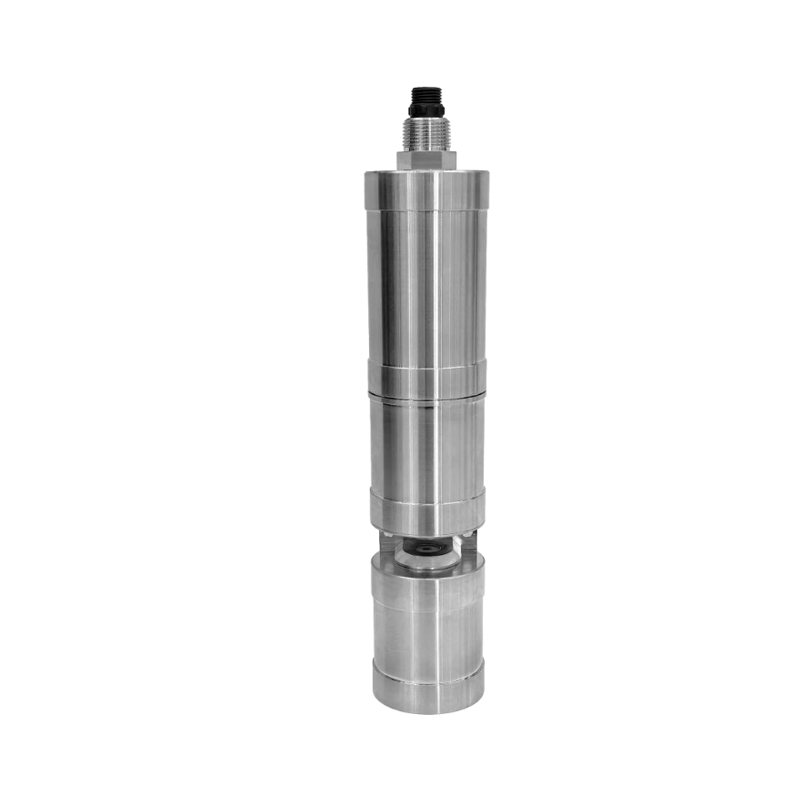

NBL-FUV-408 Capteur en ligne multi-paramètres à spectre complet pour la qualité de l'eau

La surveillance traditionnelle de la qualité de l'eau nécessite souvent plusieurs capteurs mono-paramètre ou des réactifs chimiques, entraînant une maintenance fréquente, une forte consommation de réactifs, une faible corrélation des données et une intégration complexe. Le capteur en ligne multi-paramètres à spectre complet NiuBoL NBL-FUV-408 utilise la technologie à sonde unique à spectre complet et des algorithmes de compensation intelligents pour sortir simultanément plusieurs paramètres clés de la qualité de l'eau, résolvant efficacement les points douloureux de l'ingénierie liés à la surveillance synchrone multi-paramètres et fournissant aux intégrateurs de systèmes et aux entrepreneurs en ingénierie une solution de surveillance en ligne de la qualité de l'eau de haute précision, à faible maintenance et facile à intégrer.

Avantages principaux

• Mesure multi-paramètres en une seule fois par spectre complet : Utilise une source lumineuse à spectre complet à lampe xénon et un spectromètre à fibre optique miniature pour détecter simultanément des paramètres tels que COD, BOD, TOC, couleur, turbidité, TP, TN, NH3-N, nitrate et nitrite.

• Compensation intelligente des interférences de turbidité : Un algorithme dédié fournit une compensation en temps réel de l'atténuation du trajet optique et des interférences des particules, améliorant la stabilité et la précision des mesures dans des masses d'eau complexes.

• Intégration numérique et nettoyage automatique : Protocole RS-485 Modbus/RTU permettant une connexion transparente à divers systèmes de contrôle ; brosse de nettoyage intégrée réduit considérablement l'attachement biologique et les coûts de maintenance manuelle.

Présentation du produit

Le capteur en ligne multi-paramètres à spectre complet NiuBoL NBL-FUV-408 est conçu selon la méthode d'absorption à spectre complet. Il utilise une lampe xénon comme source lumineuse à large spectre émettant de la lumière dans les bandes du proche ultraviolet au proche infrarouge. Un spectromètre à fibre optique miniature collecte les informations spectrales complètes, et des algorithmes spécifiques compensent l'atténuation du trajet optique, éliminant efficacement les interférences des matières en suspension particulaires pour réaliser une mesure synchrone multi-paramètres stable et fiable.

Le produit ne nécessite aucun réactif chimique, est écologique, facile à installer et permet une véritable surveillance continue en ligne. Le capteur supporte la sortie simultanée de multiples paramètres de qualité de l'eau tels que COD, BOD, TOC, couleur, turbidité, phosphore total (TP), azote total (TN), azote ammoniacal (NH3-N), nitrate et nitrite, avec un faible dérive, une réponse rapide et une excellente stabilité à long terme.

Adoptant une architecture de capteur numérique avec interface RS-485 et protocole Modbus/RTU standard, il est facile à intégrer de manière transparente avec les PLC, DCS, SCADA ou plateformes IoT. La conception à faible consommation associée au degré de protection IP68 le rend particulièrement adapté à l'installation immergée à long terme dans divers environnements aquatiques complexes, réduisant considérablement les coûts de construction et d'exploitation/maintenance du système.

Avantages techniques principaux du capteur multi-paramètres à spectre complet en ligne NBL-FUV-408

• Système optique à spectre complet : Source lumineuse à large spectre à lampe xénon associée à un spectromètre à fibre optique miniature couvrant la bande complète du proche ultraviolet au proche infrarouge. Les données spectrales complètes sont collectées en une seule acquisition, et plusieurs paramètres de qualité de l'eau sont inversés simultanément grâce à des algorithmes spectraux avancés, évitant les écarts de données entre les capteurs discrets traditionnels.

• Algorithme intelligent de compensation des interférences : Algorithme dédié intégré fournissant une compensation en temps réel de l'atténuation du trajet optique causée par la turbidité et les particules en suspension, améliorant considérablement la précision et la stabilité des mesures dans les masses d'eau à haute turbidité et à matrice complexe.

• Fonction de nettoyage automatique : Équipé d'une brosse de nettoyage mécanique, il empêche efficacement la formation de biofilm et l'accumulation de saletés sur la fenêtre de mesure, réduisant l'intervention manuelle et prolongeant le cycle sans maintenance.

• Protection matérielle et matériaux : Le boîtier du capteur utilise de l'acier inoxydable 316L à forte résistance à la corrosion ; degré de protection IP68, pression de travail<0,1 MPa, adapté à une immersion prolongée sous l'eau. Le connecteur étanche M16 à 5 broches garantit une connexion fiable.

• Conception à faible consommation et anti-interférence : Consommation électrique de seulement 0,2 W@12 V. Il utilise un câble torsadé blindé à 4 conducteurs et une transmission de signal numérique, résistant efficacement aux interférences électromagnétiques et garantissant la stabilité du signal sur les sites industriels complexes.

• Intégration facile : Protocole RS-485 Modbus/RTU standard supportant la mise en réseau multi-nœuds et la configuration à distance ; la calibration spectrale est simple, et les paramètres de calibration sont stockés à l'intérieur du capteur pour une maintenance et un remplacement pratiques sur site.

Ces caractéristiques techniques font du NBL-FUV-408 l'appareil central pour la construction de grands réseaux de surveillance de la qualité de l'eau, réduisant le nombre de points de déploiement de paramètres tout en garantissant la continuité et la cohérence des données.

Spécifications techniques du capteur multi-paramètres à spectre complet en ligne NBL-FUV-408

Autres paramètres techniques
• Modèle : NBL-FUV-408
• Principe de mesure : Méthode d'absorption à spectre complet
• Méthode de calibration : Calibration spectrale
• Méthode de sortie : RS-485 (Modbus/RTU)
• Tension d'alimentation : 12～24 VDC
• Consommation électrique : 0,2 W @ 12 V
• Conditions de fonctionnement : 0～45℃, <0,1 MPa
• Température de stockage : -5～65℃
• Degré de protection : IP68
• Méthode d'installation : Installation immergée
• Matériau du boîtier : Acier inoxydable 316L
• Longueur du câble : 5 mètres standard (personnalisation possible)

Scénarios d'application du capteur multi-paramètres à spectre complet en ligne NBL-FUV-408

1. Stations de traitement des eaux usées municipales : Surveillance en temps réel des indicateurs clés tels que COD, azote ammoniacal, phosphore total et azote total à l'entrée et à la sortie pour optimiser l'ajustement des procédés et garantir un rejet conforme.

2. Surveillance en ligne des eaux usées industrielles : Pour les industries fortement polluantes telles que la chimie, l'impression et la teinture, et la pharmacie, obtention simultanée de données multi-paramètres pour soutenir le contrôle à la source et l'évaluation de l'effet du traitement.

3. Surveillance environnementale des rivières, lacs et eaux de surface : Installation immergée aux sections de surveillance pour réaliser une collecte synchrone et continue de plusieurs paramètres, aidant à la construction de plateformes intelligentes pour l'environnement aquatique.

4. Surveillance des sources d'eau potable et des usines de traitement d'eau : Suivi des variations de la matière organique, des nutriments azote et phosphore, de la turbidité et de la couleur pour détecter rapidement les anomalies de qualité de l'eau et améliorer la sécurité de l'approvisionnement en eau.

5. Rechargement écologique en eau et gestion des plans d'eau paysagers : Évaluation complète de la charge organique et de l'état nutritionnel de l'eau pour fournir un support de données à la restauration écologique de l'eau.

Instructions de câblage et d'installation

Lors de l'installation, il est recommandé de suspendre ou de fixer le capteur dans un endroit où le courant d'eau est stable, immergé à au moins 30 cm sous le niveau d'eau le plus bas pour éviter l'attachement de bulles d'air à la fenêtre de mesure. La zone de mesure du capteur doit être orientée vers la direction du flux d'eau et fixée horizontalement et solidement. Dans les zones à fort courant, un renforcement supplémentaire est nécessaire pour éviter les impacts. Il est recommandé d'ajouter une gaine de protection à l'extérieur du câble. La profondeur d'installation est généralement inférieure à 2 mètres.

Connexion électrique (câble torsadé blindé à 4 conducteurs) :

• Fil rouge → Alimentation positive (12～24 VDC)

• Fil noir → Masse (GND)

• Fil bleu → 485A

• Fil blanc → 485B

Avant de mettre sous tension, veuillez vérifier soigneusement l'ordre des fils. Tous les points de câblage doivent subir un traitement d'étanchéité strictement imperméable, et des câbles avec une certaine résistance à la corrosion doivent être sélectionnés pour s'adapter aux environnements immergés ou humides à long terme.

FAQ

Q1 : Combien de paramètres de qualité de l'eau le NBL-FUV-408 peut-il mesurer simultanément ?

R : Le capteur utilise la technologie à spectre complet et peut sortir simultanément plusieurs paramètres tels que COD, BOD, TOC, couleur, turbidité, TP, TN, azote ammoniacal, nitrate et nitrite. Un seul capteur peut remplacer plusieurs instruments traditionnels.

Q2 : Comment la technologie à spectre complet fait-elle face aux interférences de l'eau à haute turbidité ?

R : Le produit dispose d'un algorithme dédié intégré qui utilise un trajet optique de référence et une compensation spectrale pour éliminer en temps réel l'influence des particules et de la turbidité sur les résultats de mesure, améliorant la fiabilité des données dans les masses d'eau complexes.

Q3 : Le protocole RS485 Modbus supporte-t-il l'intégration avec d'autres systèmes ?

R : Oui. Le capteur suit strictement la norme Modbus/RTU et peut être directement connecté aux PLC, collecteurs de données, systèmes SCADA ou plateformes IoT. Il offre une mise en réseau flexible et une intégration facile.

Q4 : Le capteur nécessite-t-il une calibration fréquente ?

R : La méthode de calibration est la calibration spectrale, simple à réaliser (envoi de commande dans l'eau déionisée). La fréquence réelle de calibration peut être déterminée selon les exigences de l'autorité compétente ou les conditions de qualité de l'eau sur site, et le dérive est généralement faible.

Q5 : Quelle est la fonction de la brosse de nettoyage automatique ?

R : La brosse de nettoyage peut nettoyer la fenêtre de mesure à intervalles réguliers, empêchant efficacement l'attachement biologique et l'accumulation de saletés, réduisant considérablement la fréquence de maintenance manuelle et prolongeant le temps de fonctionnement continu du capteur.

Q6 : À quelle profondeur d'eau le capteur est-il adapté ?

R : L'installation immergée est recommandée, avec une profondeur contrôlée à au moins 30 cm sous le niveau d'eau le plus bas et ne dépassant pas 2 mètres au maximum, garantissant que la fenêtre de mesure soit complètement immergée sans bulles d'air.

Q7 : Le produit supporte-t-il une longueur de câble personnalisée ?

R : Un câble standard de 5 mètres est fourni. D'autres longueurs peuvent être personnalisées selon les besoins du projet, mais un traitement étanche et l'intégrité du signal doivent être assurés.

Q8 : Quelle est la période de garantie du produit ?

R : Un service de garantie d'un an est fourni à compter de la date de vente (à l'exclusion des dommages causés par une utilisation incorrecte). Le capteur utilise un boîtier en acier inoxydable 316L de haute qualité et des composants optiques, avec une longue durée de vie prévue.

Synthèse et invitation à la coopération

Le capteur en ligne multi-paramètres à spectre complet NiuBoL NBL-FUV-408 offre un chemin technique efficace et professionnel pour la surveillance en ligne multi-paramètres de la qualité de l'eau grâce à la technologie d'absorption à spectre complet, aux algorithmes de compensation intelligents et à la solution d'intégration fiable RS485 Modbus. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à utiliser moins d'appareils pour réaliser une surveillance synchrone de plus de paramètres, réduisant les coûts de déploiement et la difficulté d'exploitation/maintenance tout en garantissant la stabilité et la cohérence des données.

Si vous planifiez des projets de traitement des eaux usées, de surveillance environnementale ou de traitement des eaux industrielles et avez besoin d'une solution de capteur multi-paramètres de qualité de l'eau hautement intégrée, n'hésitez pas à contacter l'équipe technique NiuBoL. Nous fournirons un support détaillé des paramètres techniques, des suggestions de sélection, des conseils d'installation et une fourniture stable à long terme de produits pour créer ensemble un système de surveillance intelligent et fiable de l'environnement aquatique.
