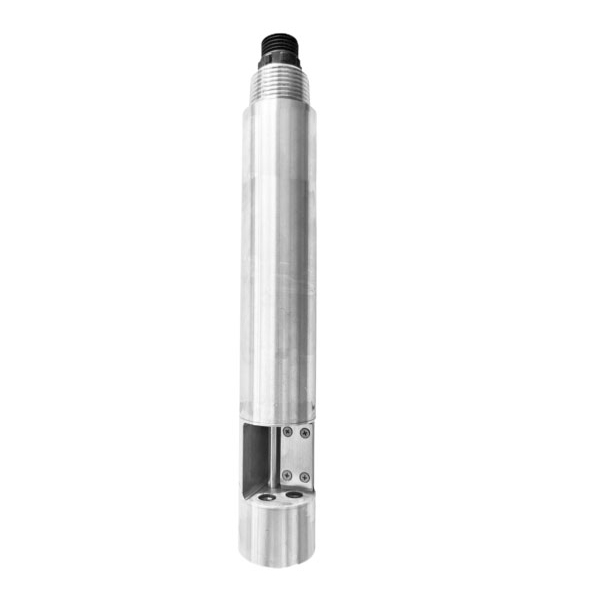

NBL-COL-408-S Capteur de couleur en ligne de qualité de l’eau de qualité industrielle

La mesure traditionnelle de la couleur souffre souvent d’interférences de turbidité, d’adhérence biologique et de consommation de réactifs, entraînant des données instables, une maintenance fréquente et une intégration complexe. Le capteur de couleur en ligne NBL-COL-408-S de NiuBoL adopte la technologie de compensation optique à double longueur d’onde et un design de nettoyage automatique, résolvant efficacement ces points douloureux en ingénierie et fournissant aux intégrateurs de systèmes et aux entrepreneurs en ingénierie une solution de surveillance de la couleur en ligne de haute précision, à faible maintenance et facile à intégrer.

Avantages principaux

• Compensation automatique à double longueur d’onde : Un chemin optique de mesure et un chemin optique de référence, avec des algorithmes intelligents éliminant les interférences de turbidité et de particules pour une mesure de couleur plus stable.

• Brosse de nettoyage automatique intégrée : Empêche efficacement l’adhérence de biofilm, réduit la maintenance manuelle et garantit un fonctionnement continu à long terme.

• Sortie numérique intégrée : Protocole RS-485 Modbus/RTU prend en charge une connexion transparente aux PLC, SCADA ou plateformes IoT, avec sortie analogique 4-20mA en option.

Présentation du produit du capteur de couleur en ligne NBL-COL-408-S

Le capteur de couleur en ligne NBL-COL-408-S de NiuBoL est conçu sur la base de la méthode d’absorption de lumière visible à double longueur d’onde. Il combine la lumière de mesure à 470 nm avec une lumière de référence pour mesurer précisément la couleur de l’eau tout en sortant les paramètres de turbidité et en effectuant une compensation d’interférence. Le produit ne nécessite aucun réactif chimique, est écologique, de taille compacte et convient à une installation en ligne submergée pour réaliser un monitoring continu de la qualité de l’eau sans interruption.

Le capteur adopte un traitement du signal numérique, avec une réponse rapide, un faible décalage et une grande stabilité. Même dans des environnements submergés à long terme, il maintient une performance de mesure fiable. La brosse de nettoyage intégrée supprime efficacement l’adhérence microbienne, réduisant considérablement les coûts de maintenance sur site. Il prend en charge l’interface RS-485 et le protocole Modbus/RTU standard pour une intégration système facile ; la sortie de courant 4-20mA en option répond aux exigences d’accès des différents systèmes de contrôle.

Ce capteur est particulièrement adapté aux projets de monitoring de la qualité de l’eau des eaux usées industrielles, des eaux usées domestiques et des masses d’eau naturelles avec des exigences strictes en matière d’indicateurs de couleur, aidant les équipes d’ingénierie à construire des réseaux de monitoring de la qualité de l’eau en ligne à faible coût et hautement fiables.

Avantages techniques principaux du capteur de couleur en ligne NBL-COL-408-S

• Mesure optique et optimisation algorithmique : Adopte la méthode d’absorption de lumière visible à double longueur d’onde. Un chemin lumineux visible est utilisé pour la mesure de la couleur, et un chemin lumineux de référence est utilisé pour le monitoring de la turbidité. Un algorithme dédié fournit une compensation en temps réel de l’atténuation du chemin optique, éliminant efficacement l’interférence des matières en suspension particulaires sur la mesure de la couleur et améliorant la fiabilité des données.

• Fonction de nettoyage automatique : Équipé d’une brosse de nettoyage mécanique qui peut nettoyer automatiquement la fenêtre de mesure à intervalles programmés ou selon les besoins, empêchant l’accumulation de biofilm et de saletés et prolongeant considérablement le cycle sans maintenance.

• Protection matérielle et matériaux : Le boîtier du capteur utilise de l’acier inoxydable 316L avec une excellente résistance à la corrosion ; le niveau de protection IP68 supporte une immersion prolongée sous l’eau (pression de travail <0,1 MPa). Le connecteur étanche à 5 broches M16 garantit une connexion fiable.

• Conception à faible consommation et anti-interférences : La consommation électrique n’est que de 0,2 W@12 V. Il utilise une transmission de signal numérique et un câble blindé, résistant efficacement aux interférences électromagnétiques et adapté aux environnements de sites industriels complexes.

• Intégration facile : Protocole RS-485 Modbus/RTU standard supporte la mise en réseau de plusieurs capteurs ; la sortie 4-20mA en option est compatible avec les systèmes analogiques traditionnels. La méthode d’étalonnage en deux points est facile à utiliser, et les paramètres d’étalonnage sont stockés à l’intérieur du capteur pour une maintenance et un remplacement pratiques.

• Stabilité à long terme : Temps de réponse <30 s, limite de détection minimale 2 Hazen, faible dérive. Il maintient une haute précision même pendant un fonctionnement continu, réduisant la fréquence d’étalonnage.

Ces avantages font du NBL-COL-408-S un choix idéal pour construire des systèmes de monitoring de la qualité de l’eau efficaces et fiables, particulièrement adapté aux scénarios d’application qui nécessitent une attention simultanée aux indicateurs de couleur et de turbidité.

Spécifications techniques du capteur de couleur en ligne de qualité de l’eau NBL-COL-408-S

Scénarios d’application du capteur de couleur en ligne NBL-COL-408-S

1. Stations de traitement des eaux usées municipales : Surveillance en temps réel de la couleur et de la turbidité de l’effluent pour aider à l’ajustement des processus et garantir un rejet conforme.

2. Systèmes de traitement des eaux usées industrielles : Surveillance en ligne pour les eaux usées à forte couleur dans les industries de l’impression et de la teinture, du papier, de la chimie, etc., pour optimiser les processus de traitement et réduire les risques de dépassement.

3. Surveillance environnementale des rivières, lacs et eaux de surface : Installation submergée aux sections de monitoring pour réaliser un monitoring continu synchrone de la couleur et de la turbidité, soutenant la collecte de données pour les plateformes d’eau intelligente.

4. Sources d’eau potable et réseaux d’approvisionnement en eau : Surveillance des changements de couleur de l’eau pour détecter en temps opportun la pollution organique ou les anomalies et renforcer la garantie de sécurité de l’approvisionnement en eau.

5. Surveillance de l’eau de refroidissement en circulation industrielle : Combiné aux données de turbidité pour évaluer la qualité de l’eau, prévenir l’entartrage et la corrosion des équipements.

Instructions de câblage et d’installation

Lors de l’installation, il est recommandé de suspendre ou de fixer le capteur dans une zone à écoulement d’eau stable, immergé à au moins 30 cm sous le niveau d’eau le plus bas pour éviter que des bulles d’air ne se fixent à la fenêtre de mesure. La zone de mesure du capteur doit faire face à la direction de l’écoulement de l’eau et être fixée horizontalement et solidement. Dans les zones à écoulement turbulent, une fixation supplémentaire est nécessaire pour éviter les impacts. Il est recommandé d’ajouter un manchon protecteur à l’extérieur du câble. La profondeur d’installation est généralement inférieure à 2 mètres.

Connexion électrique (câble blindé à 5 cœurs) :

• Fil rouge → Alimentation positive (12～24VDC)

• Fil noir → Masse (GND)

• Fil bleu → 485A

• Fil blanc → 485B

• Fil jaune → Sortie de courant 4-20mA (optionnel, laisser flottant si non utilisé)

Avant de mettre sous tension, veuillez vérifier soigneusement la séquence des fils. Tous les points de câblage doivent subir un traitement d’étanchéité strictement imperméable, et des câbles avec une certaine résistance à la corrosion doivent être sélectionnés pour s’adapter aux environnements sous-marins ou humides à long terme.

FAQ

Q1 : Le NBL-COL-408-S prend-il en charge la mesure simultanée de la couleur et de la turbidité ?

R : Oui. Le capteur adopte une conception à double longueur d’onde et peut sortir simultanément les paramètres de couleur et de turbidité, avec une compensation automatique des interférences de turbidité via des algorithmes.

Q2 : Comment la brosse de nettoyage automatique aide-t-elle à réduire les coûts de maintenance ?

R : La brosse de nettoyage intégrée peut nettoyer la fenêtre de mesure à intervalles réguliers, empêchant efficacement l’adhérence biologique et l’accumulation de saletés, réduisant considérablement la fréquence de nettoyage manuel et prolongeant la durée de vie du capteur.

Q3 : Le protocole RS485 Modbus est-il pratique pour l’intégration du système ?

R : Oui. Le produit suit strictement la norme Modbus/RTU et peut être directement connecté à des PLC, collecteurs de données ou passerelles IoT. Il prend en charge la mise en réseau multi-nœuds et est facile et fiable à intégrer.

Q4 : La mesure de la couleur est-elle précise dans les masses d’eau à forte turbidité ?

R : Le capteur utilise un chemin optique de référence et des algorithmes dédiés pour compenser les interférences de turbidité et de particules, maintenant une haute précision de mesure de la couleur même dans certaines conditions de turbidité.

Q5 : Le capteur prend-il en charge la sortie 4-20mA ?

R : Oui. La sortie de courant 4-20mA est disponible en option et peut être utilisée conjointement avec la sortie numérique RS-485 pour répondre aux exigences d’accès des différents systèmes de contrôle.

Q6 : Quel est le cycle de maintenance approximatif ?

R : Dans des conditions normales, la brosse de nettoyage peut fonctionner efficacement. Il est recommandé de renvoyer le capteur à l’usine pour inspection et maintenance de la brosse de nettoyage et du dispositif d’étanchéité dynamique tous les 18 mois. La fréquence de maintenance réelle doit être ajustée en fonction de la qualité de l’eau sur site.

Q7 : À quelle profondeur d’eau le capteur est-il adapté ?

R : L’installation submergée est recommandée, avec une profondeur généralement contrôlée à au moins 30 cm sous le niveau d’eau le plus bas et ne dépassant pas 2 mètres au maximum pour éviter que des bulles d’air n’affectent la mesure.

Q8 : Quelle est la période de garantie du produit ?

R : Un service de garantie d’un an est fourni à compter de la date de vente (à l’exclusion des dommages causés par l’homme). Le capteur utilise des matériaux de haute qualité et a une longue durée de vie conçue.

Résumé et invitation à la coopération

Le capteur de couleur en ligne de qualité de l’eau NBL-COL-408-S de NiuBoL fournit une solution d’ingénierie professionnelle et stable pour le monitoring de la couleur de la qualité de l’eau grâce à la technologie de compensation à double longueur d’onde, à la fonction de nettoyage automatique et à la solution d’intégration fiable RS485 Modbus. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser une mesure en ligne continue à faible maintenance et de haute précision dans les projets de traitement des eaux usées, des eaux usées industrielles et de surveillance environnementale, réduisant les coûts globaux d’exploitation et de maintenance et améliorant la crédibilité des données.

Si vous sélectionnez du matériel pour un projet de monitoring de la couleur ou avez besoin d’un soutien technique et de solutions personnalisées pour des conditions spécifiques de qualité de l’eau, n’hésitez pas à contacter l’équipe professionnelle de NiuBoL. Nous fournirons des conseils détaillés de sélection de produits, des suggestions d’installation et de mise en service, ainsi que des services d’approvisionnement stables et fiables pour aider votre système de monitoring de l’environnement aquatique à se déployer efficacement.

Fiche technique du capteur de couleur en ligne NBL-COL-408-S

NBL-COL-408-S online Water quality chroma sensor.pdf
