Capteur de chlore résiduel industriel NBL-CL-406 : Pour l'eau potable, la surveillance de la qualité de l'eau des piscines

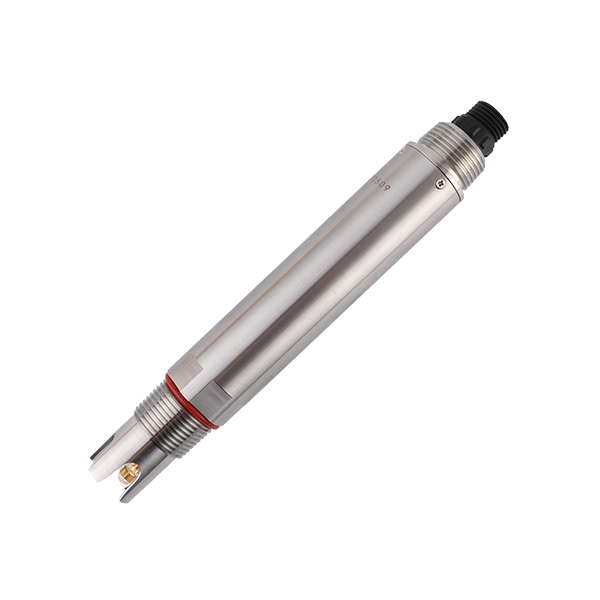

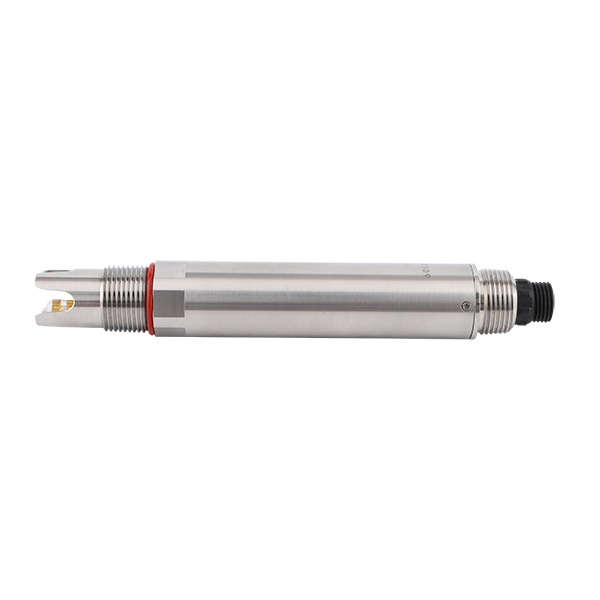

NBL-CL-406 Capteur de chlore résiduel en ligne à tension constante de qualité industrielle

— Sans consommables, stabilité à long terme, spécialement conçu pour les projets de surveillance de la qualité de l’eau à haut niveau d’exigence

Dans les processus d’alimentation en eau secondaire, de désinfection des piscines et de traitement de l’eau industrielle, les fluctuations de la teneur en chlore résiduel affectent directement l’efficacité de la stérilisation et la sécurité de l’eau. Cependant, les capteurs traditionnels de chlore résiduel à membrane ou colorimétriques DPD rencontrent souvent des problèmes tels que l’endommagement de la membrane, le dessèchement de l’électrolyte ou le réapprovisionnement fréquent en réactifs, entraînant une lourde charge pour l’exploitation et la maintenance sur site à long terme.

La série de capteurs NBL-CL-406 de NiuBoL adopte une technologie innovante à tension constante. Elle abandonne les membranes perméables aux gaz fragiles et mesure le courant de réduction de l’acide hypochloreux (HClO) dans l’eau en maintenant un potentiel d’électrode constant, réalisant un monitoring en ligne sans maintenance et à haute stabilité.

Conception sans maintenance : Le principe à tension constante ne nécessite ni remplacement de membrane ni d’électrolyte, réduisant considérablement les coûts de possession à long terme.

Excellente réponse : Temps de réponse T90 inférieur à 90 secondes, capturant les subtiles fluctuations de la qualité de l’eau et garantissant un retour rapide des systèmes de dosage de désinfection.

Intégration de niveau ingénierie : Sortie RS485 standard parfaitement compatible avec les automates programmables (PLC) et diverses passerelles de surveillance intelligente de l’eau.

Présentation générale du capteur de chlore résiduel en ligne NBL-CL-406

La série NBL-CL-406 de NiuBoL est un capteur numérique de chlore résiduel conçu pour les environnements industriels et municipaux. Le produit comprend deux versions : NBL-CL-406-A (économique) et NBL-CL-406-S (renforcée industrielle). La gamme couvre de 0～2 mg/L à 0～20 mg/L, avec une précision allant jusqu’à ±5 % de la valeur lue, répondant à divers besoins allant de la précision de niveau laboratoire à la robustesse de niveau industriel.

Pour les intégrateurs de systèmes, la valeur centrale du NBL-CL-406 réside dans sa « sortie numérique hautement fiable ». Le capteur intègre un circuit de traitement du signal et délivre directement des signaux Modbus RTU standard. La conception professionnelle de la cellule de débit associée garantit une vitesse d’écoulement stable dans l’environnement de mesure, fournissant un support de données continu et fiable aux usines d’eau, stations de pompage et parcs industriels.

Avantages techniques principaux du capteur de chlore résiduel en ligne NBL-CL-406

1. Principe de la technologie à tension constante : Garantie de stabilité
   Par rapport aux méthodes polarographiques traditionnelles, la méthode à tension constante utilisée par NiuBoL maintient une différence de potentiel constante à la surface de l’électrode pendant la mesure. Les molécules de chlore résiduel dans l’eau subissent une réaction électrochimique directement à la surface de l’électrode. Le plus grand avantage de cette méthode est qu’elle ne nécessite pas de calibrage fréquent et n’a aucune consommation de consommables, offrant une reproductibilité extrêmement élevée dans les eaux à pH relativement stable.

2. Matériaux de boîtier de niveau industriel, adaptation à diverses conditions
   La série NBL-CL-406 offre diverses options de matériaux. Le NBL-CL-406-A utilise une combinaison POM + ABS pour une légèreté et une durabilité, tandis que le NBL-CL-406-S utilise de l’acier inoxydable 316L pour une plus grande résistance aux chocs et aux interférences électromagnétiques. Le niveau de protection IP68 global garantit que les composants électroniques centraux restent en sécurité même dans des environnements humides de salles de pompage ou en cas d’inondation accidentelle.

3. Compensation automatique de température Pt1000 intégrée
   L’activité chimique du chlore résiduel est fortement influencée par la température. NiuBoL intègre un capteur de température Pt1000 de haute précision à l’intérieur du capteur pour surveiller en temps réel la température de l’eau et effectuer une compensation algorithmique automatique. Que ce soit dans l’eau de refroidissement en circulation à haute température en été ou dans les usines d’eau froide du nord en hiver, le capteur peut délivrer des valeurs de concentration standard corrigées.

4. Conception numérique anti-interférences
   Le capteur utilise un design de câble torsadé blindé en interne et transmet les signaux via des signaux numériques RS485. Par rapport aux signaux de courant analogiques traditionnels, la transmission numérique offre une capacité anti-interférences électromagnétiques extrêmement forte. Même sur des sites densément équipés de gros équipements électriques tels que des variateurs de fréquence et des pompes, les données restent stables et sans perte.

Spécifications techniques de performance de la série NBL-CL-406

Scénarios d’application typiques de la série NBL-CL-406

• Réseau d’alimentation en eau potable municipale : Installé dans les stations de pompage d’eau et les réseaux de distribution terminale pour garantir que la teneur en chlore résiduel pendant le transport respecte les normes d’hygiène nationales et empêche la prolifération bactérienne.

• Piscines et traitement de l’eau paysagère : Relié aux pompes de dosage pour un contrôle en boucle fermée en temps réel, garantissant l’effet de stérilisation tout en évitant un excès de chlore résiduel qui pourrait irriter la peau et les muqueuses humaines.

• Remplissage alimentaire et de boissons : Surveillance du chlore résiduel dans l’eau de rinçage et de production pour empêcher le chlore résiduel dans l’eau d’affecter le goût et la sécurité des aliments.

• Eau de refroidissement en circulation industrielle : Surveillance de la concentration de biocide dans les systèmes d’eau de circulation pour contrôler efficacement le dépôt de boues biologiques et protéger les équipements d’échangeurs de chaleur contre la corrosion.

Installation et connexion électrique

Points clés pour l’installation de la cellule de débit

• Contrôle du débit : Le débit d’entrée est recommandé d’être stable entre 30 et 60 L/h. Un débit trop rapide érodera l’électrode et provoquera des lectures instables ; un débit trop lent entraînera un retard de réponse.

• Exigences de position : Le capteur doit être installé près de l’entrée d’eau, en évitant la proximité de la sortie d’eau, pour garantir que l’extrémité avant de l’électrode soit toujours dans un liquide en écoulement stable.

Instructions de câblage

Le câble utilise un fil torsadé blindé à 5 cœurs avec la séquence de câblage suivante :

• Fil rouge : Alimentation positive (12～24V DC)

• Fil noir : Masse d’alimentation (GND)

• Fil bleu : RS485-A

• Fil vert : RS485-B

• Fil jaune : Sortie de courant (connecter au port correspondant si le module 4-20mA est configuré ; laisser flotter et isoler si non utilisé)

Conseil d’expert : Lors de l’installation et du câblage, veuillez maintenir les lignes de signal à au moins 20 cm des lignes d’alimentation (telles que les câbles de pompe), et effectuer un traitement étanche sur tous les points de câblage exposés.

FAQ

Q1 : Quelle est la différence entre le principe à tension constante du NBL-CL-406 de NiuBoL et les mesureurs de chlore résiduel traditionnels ?

R : Les mesureurs de chlore résiduel traditionnels nécessitent généralement des membranes et de l’électrolyte, entraînant une lourde charge de maintenance et des consommables coûteux. Le NBL-CL-406 adopte la méthode à tension constante avec une structure robuste et aucun remplacement de consommables, le rendant plus adapté au monitoring continu en ligne industriel.

Q2 : Le capteur peut-il être installé et utilisé directement à la réception ?

R : Les électrodes neuves ou stockées depuis longtemps nécessitent une « activation ». Veuillez placer le capteur dans de l’eau du robinet pendant 24 heures avant la calibration et l’utilisation pour garantir l’activité chimique de la surface de l’électrode.

Q3 : Pourquoi faut-il utiliser la cellule de débit pour l’installation ?

R : Les capteurs de chlore résiduel sont très sensibles au débit. La cellule de débit fournit un environnement de pression et de débit stable (recommandé 30-60 L/h) pour éviter l’impact négatif des bulles d’air et de la turbulence sur les résultats de mesure.

Q4 : La mesure du capteur est-elle affectée par la valeur du pH ?

R : La méthode à tension constante mesure le HClO. Elle fonctionne au mieux dans la plage de pH 4～9. Si le pH de l’eau sur site fluctue fortement, il est recommandé de le relier à un capteur de pH pour une compensation afin d’obtenir une précision extrêmement élevée.

Q5 : Que faire si la lecture présente un décalage évident ?

R : Vérifiez d’abord si l’extrémité avant de l’électrode présente de la saleté ou des dépôts et rincez doucement avec de l’eau propre. Si elle reste inexacte, effectuez une calibration du point zéro dans de l’eau sans chlore selon le manuel et utilisez les données d’un étalon colorimétrique DPD pour la calibration de la pente.

Q6 : Quelle est la longueur maximale de câble supportée en personnalisation ?

R : Le câble standard est de 5 mètres. Comme la transmission numérique RS485 est utilisée avec une faible atténuation du signal, nous pouvons personnaliser des câbles blindés de 10 mètres, 20 mètres ou plus selon les exigences de votre projet.

Q7 : Ce capteur peut-il mesurer le chlore total ?

R : Le NBL-CL-406 est calibré par défaut pour le chlore résiduel (acide hypochloreux HClO). Si vous avez besoin de mesurer le chlore total ou d’autres chlorures, veuillez consulter le support technique NiuBoL pour des recommandations de modèles spécifiques.

Q8 : Quelle est la période de garantie ?

R : NiuBoL fournit une garantie de qualité d’un an à compter de la date de vente. Chaque capteur subit un vieillissement et des tests de stabilité de 72 heures avant de quitter l’usine pour garantir un taux de qualification de 100 %.

Conclusion : Aider votre projet d’eau intelligente à atteindre une performance excellente

Dans les projets de traitement de l’eau B2B à haute exigence, les temps d’arrêt des équipements et les coûts de maintenance dépassent souvent les coûts d’achat. Le NBL-CL-406 de NiuBoL offre aux intégrateurs et aux entrepreneurs en ingénierie un choix idéal « haute précision, faible maintenance » grâce à une technologie innovante à tension constante et une architecture numérique robuste.

Vous recherchez une solution de détection de chlore résiduel à haute stabilité pour votre système de surveillance de l’eau potable ou de la qualité de l’eau des piscines ?

Contactez immédiatement NiuBoL pour obtenir des suggestions techniques approfondies de sélection et le dernier devis adapté aux conditions de votre projet.
