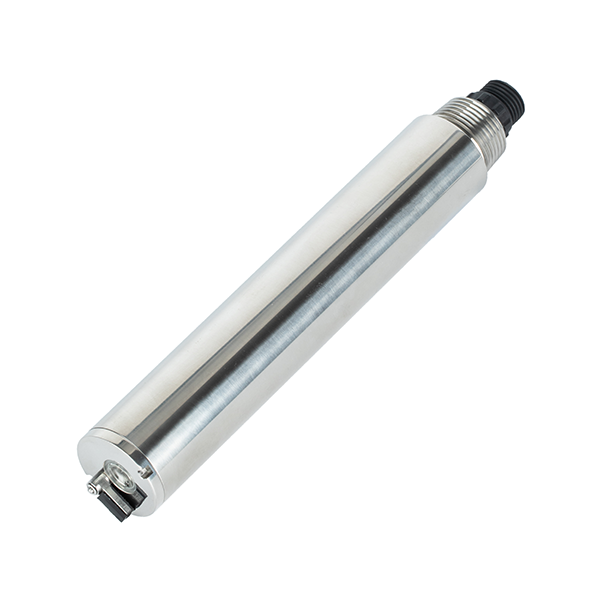

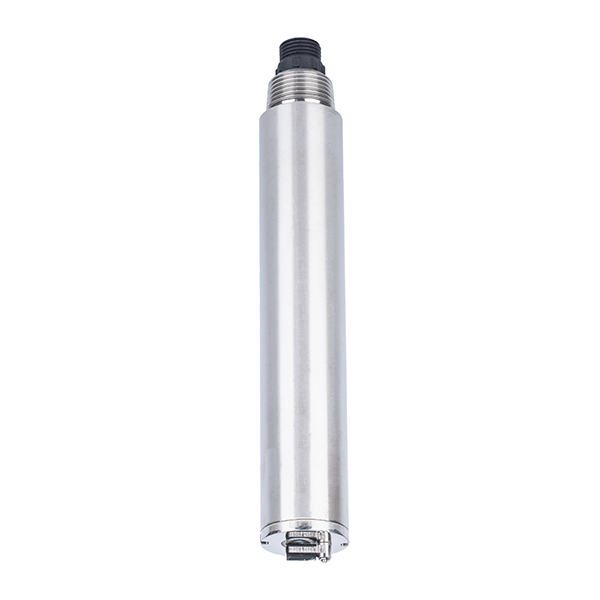

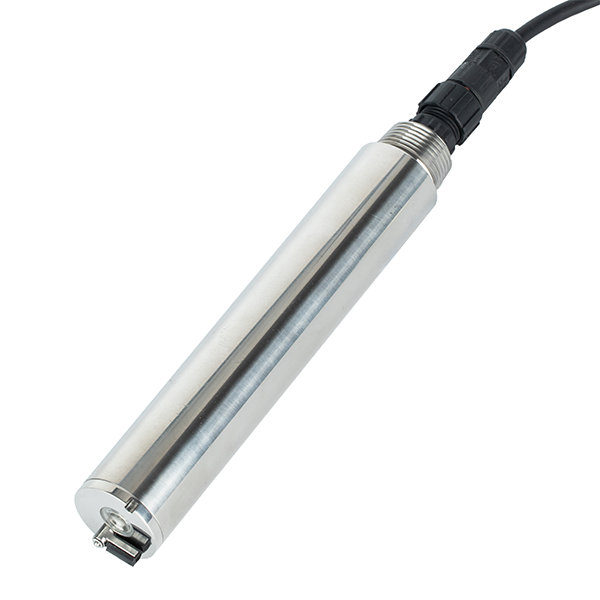

Capteur de concentration de boues en ligne auto-nettoyant NBL-MLSS-408-S : Analyseur de solides en suspension en ligne

Surveillance précise et approfondie : Capteur de concentration de boues en ligne autonettoyant NBL-MLSS-408-S de NiuBoL

— Technologie de lumière diffusée haute précision, le choix stable pour les environnements industriels difficiles

Dans les processus de traitement des eaux usées (comme la méthode des boues activées), la surveillance en temps réel et précise de la concentration de boues (MLSS) constitue le cœur du système garantissant un fonctionnement stable du système biochimique. Cependant, les capteurs traditionnels provoquent souvent une distorsion des données en raison de l’adhérence de biofilm sur la fenêtre, des interférences optiques et d’une maintenance fréquente.

Le NBL-MLSS-408-S de NiuBoL est un capteur de niveau industriel qui intègre la technologie de détection par lumière diffusée et une fonction intelligente d’autonettoyage. Nous ne fournissons pas seulement un outil de mesure, mais aussi une solution numérique de qualité de l’eau sans maintenance, à longue durée de vie et facile à intégrer pour les intégrateurs de systèmes et les entrepreneurs en ingénierie.

Autonettoyage intelligent : La brosse de nettoyage mécanique standard résout complètement le problème d’entartrage et d’adhérence biologique de la fenêtre optique.

Résistance à la corrosion de niveau industriel : Utilise un boîtier en acier inoxydable 316L et un chemin optique en quartz pur, s’adaptant à diverses qualités d’eau complexes.

Intégration numérique : Le protocole Modbus RTU standard se connecte de manière transparente aux PLC, DCS et à diverses plateformes cloud IoT.

Aperçu du capteur de concentration de boues en ligne NBL-MLSS-408-S

Le capteur de concentration de boues en ligne NBL-MLSS-408-S de NiuBoL représente le standard industriel de la surveillance contemporaine de la qualité de l’eau. Basé sur le principe de la lumière diffusée infrarouge à 90°, le capteur peut filtrer efficacement l’influence de la couleur de l’échantillon d’eau sur les résultats de mesure. Sa conception structurelle intégrée combine hautement l’émetteur optique, le récepteur, le traitement du signal, la compensation de température et les modules de conversion de données, en sortant directement des signaux numériques RS485 standard ou des signaux analogiques 4-20 mA.

Pour les entrepreneurs en ingénierie, la valeur du NBL-MLSS-408-S réside dans sa commodité d’ingénierie « installer et fonctionner ». Il peut être directement connecté au système de contrôle central sans conversion secondaire coûteuse par un contrôleur, réduisant considérablement le coût total de possession du système (TCO) et les dépenses de main-d’œuvre pour l’exploitation et la maintenance ultérieure.

Avantages techniques principaux

1. Excellente anti-interférence optique et stabilité
   Le capteur utilise une source lumineuse LED infrarouge à 860 nm. Par rapport aux sources de lumière visible, la lumière infrarouge possède une meilleure pénétration dans les échantillons d’eau complexes et peut efficacement éviter l’interférence de la lumière visible ambiante sur les lectures de mesure. Combinée à une conception de chemin optique en quartz pur, elle garantit que le chemin optique ne jaunit ni ne se détériore pendant un fonctionnement à long terme, et la précision de mesure reste constante.

2. Technologie brevetée d’autonettoyage, résolvant les points douloureux d’exploitation et de maintenance

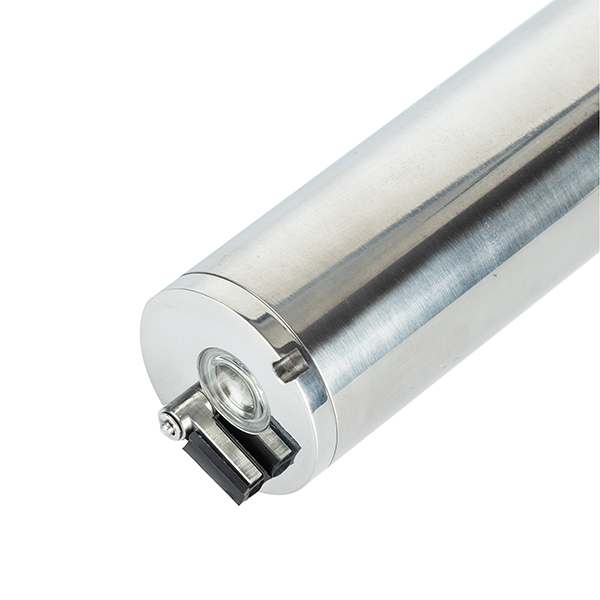

   Dans des scénarios tels que la surveillance des boues de retour dans les stations d’épuration, la surface du capteur est très sujette à la croissance de biofilm. NiuBoL a configuré pour cela une brosse de nettoyage motorisée intégrée. Les utilisateurs peuvent personnaliser la fréquence de nettoyage, et la brosse mécanique élimine régulièrement les adhésions de la fenêtre optique. Cette conception porte le cycle de nettoyage manuel de « une fois par semaine » à « inspection une fois tous les six mois », optimisant considérablement l’allocation de main-d’œuvre.

3. Traitement algorithmique précis et compensation de température
   Le capteur intègre un microprocesseur haute performance à l’intérieur, prenant en charge l’étalonnage à deux points et le traitement par algorithme de linéarisation. Il fournit une bonne réponse linéaire pour les grandes différences d’homogénéité des boues. En même temps, le système de compensation automatique de température Pt1000 intégré élimine les changements d’indice de réfraction du fluide causés par les fluctuations de température de l’eau, garantissant la stabilité et la fiabilité des données dans la plage 0～60℃.

4. Normes de protection industrielle ultimes
   Le capteur est fabriqué en acier inoxydable 316L avec usinage de précision et possède un indice de protection IP68. Le processus d’encapsulation spécial lui permet de fonctionner de manière stable pendant longtemps à une profondeur d’eau de 20 mètres, sans crainte des environnements hautement humides et hautement corrosifs des salles de pompage ou des bassins d’aération.

5. Protocole de communication flexible et intégration transparente
   Il prend en charge le protocole standard Modbus RTU (RS485). Pour les intégrateurs de systèmes, cela signifie des coûts de développement extrêmement bas. Le capteur prend en charge une alimentation large tension 12～24V DC et peut facilement s’adapter aux systèmes alimentés par énergie solaire ou aux alimentations d’usine.

Spécifications de performance technique du capteur de concentration de boues en ligne NBL-MLSS-408-S

Scénarios d’application typiques du capteur de concentration de boues en ligne NBL-MLSS-408-S

• Stations d’épuration municipales des eaux usées : Utilisé pour la surveillance de la concentration de boues dans les bassins d’aération, le contrôle de la concentration des boues de retour dans les décanteurs secondaires et la surveillance des matières en suspension totales aux sorties.

• Traitement des eaux usées industrielles : Dans les processus de traitement des eaux usées à haute concentration tels que la papeterie, l’impression et teinture, et le cuir, surveillance en temps réel du dosage chimique pour optimiser l’efficacité de la déshydratation des boues.

• Surveillance des rivières et des lacs : En tant que partie des bouées de surveillance environnementale ou des stations côtières, capture en temps réel des changements soudains de turbidité et de matières en suspension dans l’eau.

• Eau potable et réutilisation des eaux usées traitées : Surveillance de la concentration de boues lors du lavage à contre-courant des filtres et de la qualité de prétraitement des eaux usées traitées pour empêcher la pollution des modules de membranes en aval.

Installation et connexion électrique du capteur de concentration de boues en ligne NBL-MLSS-408-S

Recommandations d’installation technique

• Disposition spatiale : Pour garantir que le champ de mesure ne soit pas perturbé par la réflexion des parois, veuillez vous assurer que l’extrémité de mesure du capteur est à plus de 5 cm de la paroi latérale du bassin et à plus de 10 cm du fond.

• Forme d’installation : Il est recommandé d’utiliser un support 3/4 NPT pour une installation submergée. Le capteur doit être dirigé verticalement vers le bas ou à un certain angle par rapport au sens du flux pour éviter que les bulles d’air ne restent sur la fenêtre de mesure.

Instructions de câblage

Les capteurs NiuBoL utilisent un câble blindé de haute qualité à 5 conducteurs avec la définition de câblage suivante :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Alimentation négative (GND)

• Fil bleu : RS485-A

• Fil blanc : RS485-B

• Fil jaune : Sortie de courant (4-20 mA, dédié aux accessoires optionnels)

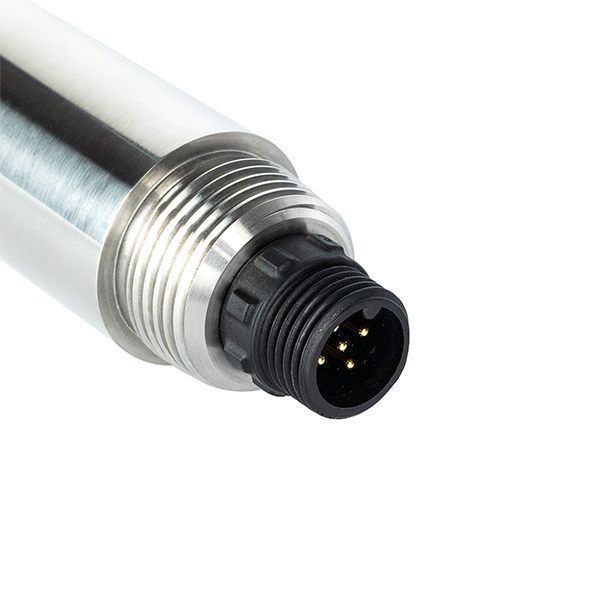

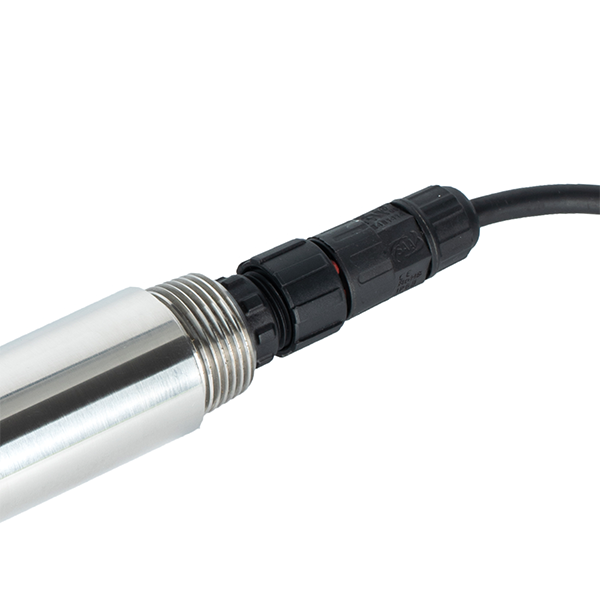

Conseil d’expert : L’interface du capteur utilise un connecteur étanche M16. Lors de la construction en extérieur, tous les points de câblage sur site doivent subir un scellement étanche secondaire (par exemple, en utilisant des boîtes de jonction étanches ou des gaines thermorétractables) pour empêcher l’humidité de s’infiltrer dans l’appareil le long du câble.

FAQ

Q1 : La brosse de nettoyage du NBL-MLSS-408-S peut-elle être contrôlée manuellement ?

R : Oui. Via les commandes Modbus, les utilisateurs peuvent modifier l’intervalle de temps du nettoyage automatique ou envoyer des commandes spécifiques pour effectuer un nettoyage forcé unique, permettant une opération flexible dans des conditions de travail spéciales.

Q2 : Le matériau 316L est-il adapté aux environnements d’acides forts et de bases fortes ?

R : Le 316L possède une excellente résistance à la corrosion générale et convient aux eaux usées municipales et à la plupart des eaux usées industrielles. S’il s’agit de concentrations extrêmement élevées d’acides forts ou d’oxydants forts (comme les eaux usées de nettoyage acide fort), veuillez contacter l’équipe technique de NiuBoL pour consulter des solutions personnalisées en alliage de titane ou en boîtier tout plastique.

Q3 : Que faire si la valeur de concentration affichée par le capteur diffère de la méthode de séchage en laboratoire ?

R : La mesure de la concentration de boues est influencée par la forme des particules, la couleur et l’homogénéité. Il est recommandé de prélever des échantillons sur le site d’installation et d’utiliser les données de laboratoire comme échantillon standard pour effectuer un « étalonnage de pente » sur le capteur afin d’obtenir un haut degré de cohérence.

Q4 : Le 4-20 mA et le RS485 peuvent-ils être utilisés simultanément ?

R : Le NBL-MLSS-408-S prend en charge la sortie RS485. Le 4-20 mA est un module optionnel. Si vous avez besoin de sortir les deux signaux simultanément, veuillez le préciser lors de la commande.

Q5 : Que faire si la fenêtre de mesure du capteur est rayée ?

R : Notre fenêtre utilise du verre de quartz pur à haute dureté. En utilisation normale, la brosse de nettoyage ne provoque pas de rayures. Si elle est sévèrement rayée par une force extérieure et que la transmittance lumineuse est affectée, le composant optique doit être renvoyé à l’usine pour remplacement.

Q6 : Quelle est la longueur maximale d’extension du câble ?

R : En mode de communication RS485, avec une paire torsadée blindée, la distance de transmission peut atteindre plus de 1000 mètres. Cependant, lors de transmissions sur de longues distances, faites attention à la chute de tension d’alimentation. Il est recommandé d’ajouter une alimentation à l’extrémité distante pour les distances supérieures à 200 mètres.

Q7 : Pourquoi choisir la lumière infrarouge plutôt que la lumière bleue ou blanche ?

R : Les eaux usées ont généralement une couleur (comme l’eau d’impression et teinture). La lumière infrarouge a une sensibilité extrêmement faible à la couleur, garantissant que la mesure porte sur la concentration de particules plutôt que sur la profondeur de couleur de l’eau, ce qui donne une plus grande stabilité.

Q8 : L’appareil risque-t-il de geler et de se briser en utilisation extérieure en hiver dans le nord ?

R : Tant que la tête du capteur est immergée dans l’eau (l’eau ne gèle pas), sa plage de température de fonctionnement est de 0～60℃ et il peut fonctionner normalement. Cependant, après l’arrêt ou le démontage, il doit être stocké dans un environnement de -5～65℃ pour empêcher les circuits internes d’être affectés par des températures extrêmement basses.

Conclusion : Pourquoi les intégrateurs expérimentés choisissent-ils NiuBoL ?

Dans la chaîne IoT industrielle, la précision des données provient de la puissance de perception des capteurs de base. Le NBL-MLSS-408-S de NiuBoL n’est pas seulement un instrument de mesure — c’est la cristallisation de nos années de culture approfondie dans l’industrie de la protection de l’environnement. Grâce à un matériel durable, des algorithmes intelligents d’autonettoyage et des protocoles d’intégration ouverts, il aide vos projets à réaliser véritablement une mise à niveau intelligente.

Cherchez-vous une solution MLSS rentable et haute performance pour un projet d’appel d’offres de traitement des eaux usées ? Contactez immédiatement les consultants en ingénierie professionnels de NiuBoL pour obtenir des manuels de protocole détaillés et des devis de solutions de projet.

Fiche technique du capteur de concentration de boues en ligne autonettoyant NBL-MLSS-408-S

NBL-MLSS-408-S Self-Cleaning Online Sludge Concentration Sensor.pdf
