Capteur de conductivité NBL-DDM-406-A : Pour le traitement de l'eau industrielle, la surveillance de l'eau potable et les eaux de s···

Contrôle précis sur toute la plage : Capteur de conductivité numérique en ligne NiuBoL NBL-DDM-406-A

— Haute performance anti-interférence et commodité d'intégration ultime, redéfinissant la surveillance de la qualité de l'eau industrielle

Dans les systèmes d'eau de circulation industrielle, les réseaux de conduites d'eau potable et les stations de traitement des eaux usées, la conductivité (EC) est un indicateur clé pour mesurer la pureté de l'eau et les solides dissous totaux (TDS). Cependant, les capteurs analogiques traditionnels souffrent souvent d'atténuation du signal sur de longues distances, d'interférences électromagnétiques environnementales et d'une maintenance manuelle fréquente, ce qui entraîne pour les intégrateurs des cycles de débogage longs et des sauts de données ultérieurs.

Le NiuBoL NBL-DDM-406-A a été profondément optimisé pour ces points douloureux de l'industrie. En tant qu'émetteur en ligne numérique et intelligent, il encapsule une unité de détection haute précision et une puce de traitement de qualité industrielle dans un boîtier robuste IP68, délivrant directement des signaux numériques standard pour fournir une base de données « inébranlable » à votre système de contrôle automatisé.

Transmission numérique sans perte : Adopte le protocole RS485 Modbus RTU avec une capacité anti-interférence extrêmement forte, supportant la transmission du signal sur des kilomètres sans distorsion.

Adaptabilité extrême à l'environnement : Degré de protection IP68, insensible au fonctionnement immergé à long terme ; algorithme de compensation Pt1000 intégré garantit des lectures précises dans des masses d'eau à large plage de température.

Conception adaptée à l'ingénierie : Installation par filetage standard 3/4 NPT se connectant parfaitement aux tuyauteries ou réservoirs, raccourcissant considérablement les cycles de construction sur site.

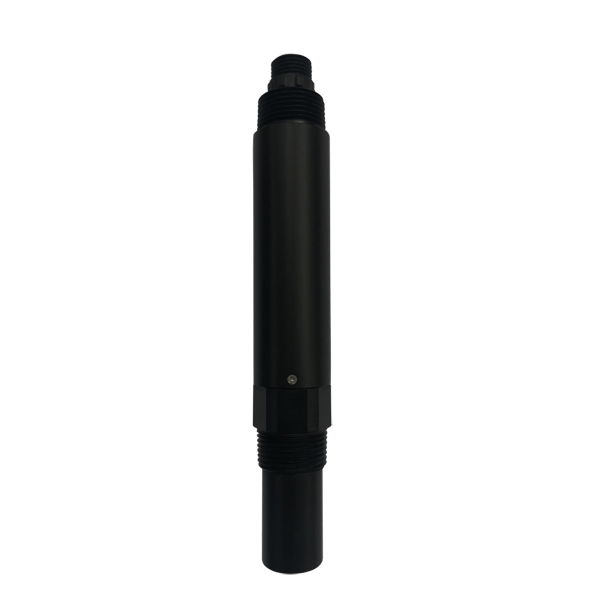

Présentation du produit : Capteur de conductivité en ligne NBL-DDM-406-A

Le NiuBoL NBL-DDM-406-A est un instrument d'analyse de conductivité en ligne conçu pour une surveillance continue à long terme. Il intègre l'électrode de mesure, le capteur de température et le module de conversion de signal, avec une plage de mesure couvrant 0～5000 μS/cm, adapté à la plupart des scénarios de surveillance de l'eau industrielle et civile.

Pour les entrepreneurs en ingénierie et les intégrateurs de systèmes, l'avantage du DDM-406-A réside non seulement dans sa précision de mesure de ±1,5 %, mais aussi dans son interchangeabilité et sa compatibilité extrêmement élevées. Il peut être directement connecté à un PLC, DCS ou passerelle cloud sans contrôleur d'origine coûteux, réduisant considérablement les coûts d'intégration du système. Avec une alimentation large tension 12～24 V DC et une consommation extrêmement faible de 0,2 W, il constitue également un composant idéal pour les stations de surveillance alimentées par énergie solaire sur site.

Avantages techniques principaux du capteur de conductivité en ligne NBL-DDM-406-A

1. Matériaux excellents et normes de protection élevées
   Les parties mouillées du capteur sont constituées d'une combinaison d'ABS de haute qualité et d'acier inoxydable SUS316L (personnalisable), offrant une excellente résistance mécanique et une stabilité à long terme dans les eaux usées industrielles légèrement corrosives. Le boîtier complet subit des processus d'étanchéité stricts pour atteindre le degré IP68, garantissant que l'électrode ne fuit ni ne s'endommage sous haute pression sous-marine ou en environnements à forte humidité.

2. Compensation automatique intelligente de température (ATC)
   La conductivité est très sensible à la température (généralement environ 2 % d'écart de lecture par 1℃ de changement). NiuBoL intègre un capteur de température Pt1000 à réponse rapide. Grâce à des algorithmes avancés de compensation de température, l'appareil corrige automatiquement la valeur mesurée à la valeur nominale de 25℃, éliminant efficacement l'impact des variations saisonnières ou des différences de température de procédé sur les données.

3. Algorithmes avancés de traitement du signal
   La puce de contrôle interne dispose de puissantes fonctions de filtrage numérique qui peuvent efficacement filtrer les interférences de courants parasites générés par les variateurs de fréquence et les grandes pompes à eau sur site. Grâce à la communication RS485 Modbus RTU, les intégrateurs peuvent directement lire les valeurs de conductivité et les valeurs de température en temps réel, évitant la perte de précision secondaire des signaux 4-20 mA traditionnels lors de la conversion.

4. Calibration simple et conception à faible maintenance
   Le DDM-406-A supporte un mode de calibration en deux points simple. Pour les applications sujettes à l'entartrage, sa conception d'électrode inductive ou conventionnelle robuste (selon le modèle spécifique) permet un nettoyage physique avec des brosses douces ou du papier de verre fin. Grâce à sa conception de circuit hautement stable, le cycle de calibration est beaucoup plus long que celui des produits similaires, réduisant considérablement les coûts de main-d'œuvre pour la maintenance ultérieure sur site.

Spécifications techniques du capteur de conductivité en ligne NBL-DDM-406-A

Scénarios d'application typiques du capteur de conductivité en ligne NBL-DDM-406-A

• Surveillance de l'eau potable municipale et des eaux de surface : Utilisé pour la surveillance de l'eau brute dans les stations de traitement d'eau, le contrôle de la qualité de l'eau en usine et le reporting en temps réel de la conductivité dans les rivières et lacs.

• Traitement de l'eau de procédé industriel : Surveillance de la concentration ionique dans l'eau de refroidissement en circulation pour prévenir l'entartrage des échangeurs de chaleur ; utilisé pour la surveillance de la filtration primaire dans les systèmes de préparation d'eau ultrapure.

• Agriculture et automatisation des serres : Dans les systèmes d'intégration eau-fertilisant, ajuster précisément le ratio de solution nutritive en surveillant la valeur EC pour assurer un environnement de croissance stable des cultures.

• Surveillance de l'eau d'alimentation des chaudières : Surveillance en ligne en temps réel de la conductivité de l'eau d'alimentation et du condensat des chaudières pour prévenir l'entartrage et la corrosion des chaudières et prolonger la durée de vie des équipements.

Guide de câblage et d'installation

Spécifications d'installation physique

• Exigences d'espacement : Pour garantir que le champ électrique de mesure ne soit pas perturbé, assurez-vous que l'extrémité avant du capteur soit à au moins 2 cm du fond et des parois latérales du conteneur.

• Connexion par filetage : Utilise un filetage standard 3/4 NPT, qui peut être directement vissé dans des tés de tuyauterie ou des supports de montage. Lors de l'installation, assurez-vous que la tête de l'électrode soit complètement immergée dans le liquide en écoulement.

Instructions de connexion électrique

Les capteurs NiuBoL utilisent un câble torsadé blindé à 5 conducteurs de norme industrielle pour garantir la pureté du signal dans des environnements électromagnétiques complexes :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Masse d'alimentation (GND)

• Fil bleu : RS485-A

• Fil blanc : RS485-B

• Fil jaune : Sortie de courant (connecter au port d'acquisition correspondant si le module 4-20 mA est configuré ; laisser flottant sinon)

Conseil de sécurité : Veuillez confirmer l'ordre des fils avant de mettre sous tension. Les points de câblage extérieurs doivent utiliser des boîtes de jonction étanches, et la couche de blindage doit être correctement traitée pour améliorer la protection contre la foudre et les performances anti-interférence.

FAQ

Q1 : Le capteur NBL-DDM-406-A nécessite-t-il un contrôleur dédié pour lire les données ?

R : Non. C'est un capteur numérique intelligent qui supporte le protocole Modbus RTU. Vous pouvez le connecter directement à un PLC, HMI ou passerelle IoT standard équipé d'un port série RS485.

Q2 : Pourquoi la lecture n'est-elle pas zéro lors de la mesure dans l'air ?

R : Dans l'air, en raison d'une éventuelle humidité résiduelle sur la surface de l'électrode ou d'interférences électrostatiques, la lecture peut présenter de légers sauts. Il est recommandé d'effectuer une « calibration du point zéro » selon le manuel : après nettoyage et séchage, placer le capteur dans l'air pendant 3 minutes et exécuter la commande de calibration une fois la valeur stabilisée.

Q3 : Le câble du capteur peut-il être prolongé ? Quelle est la longueur maximale de prolongation ?

R : En théorie, la communication RS485 peut être prolongée sur plus de 1000 mètres en utilisant une paire torsadée blindée de haute qualité. Cependant, en ingénierie réelle, compte tenu de la chute de tension, il est recommandé d'alimenter séparément à l'extrémité distante ou d'ajouter un répéteur pour les distances supérieures à 200 mètres. NiuBoL propose des longueurs de câble personnalisées en usine.

Q4 : Le capteur peut-il mesurer l'eau de mer ou des produits chimiques à haute concentration ?

R : Ce modèle a une plage de 0～5000 μS/cm et convient à l'eau douce ordinaire et à l'eau industrielle. Pour l'eau de mer (haute conductivité) ou les liquides fortement corrosifs, veuillez contacter l'équipe technique NiuBoL pour sélectionner un modèle de conductivité inductive à haute plage.

Q5 : Comment nettoyer la surface de l'électrode en cas d'entartrage ?

R : Pour les électrodes conventionnelles, essuyer doucement avec une brosse douce imbibée de détergent neutre dilué. Pour les électrodes inductives, du papier de verre fin peut être utilisé pour enlever les dépôts durs sans affecter les performances de mesure.

Q6 : L'adresse de communication Modbus peut-elle être modifiée ?

R : Oui. Grâce à des commandes Modbus spécifiques, vous pouvez librement modifier l'adresse de station du capteur (1-247) et le débit en bauds, facilitant le montage de plusieurs capteurs sur un même bus.

Q7 : Pourquoi choisir Pt1000 au lieu du thermistor NTC courant ?

R : La résistance platine Pt1000 offre une meilleure linéarité et une stabilité à long terme, et est moins affectée par la résistance de ligne lors de la transmission de signaux sur de longues distances en milieu industriel, garantissant une fiabilité extrêmement élevée de la compensation de température.

Q8 : Que signifie le degré de protection IP68 du capteur ?

R : Cela signifie que le capteur a passé des tests stricts d'étanchéité sous pression et peut supporter une immersion prolongée sous l'eau (généralement jusqu'à 20 mètres de profondeur), ce qui le rend très adapté à l'installation immergée dans des bassins d'eaux usées.

Conclusion

Dans la vague de l'eau intelligente et de l'Industrie 4.0, une couche de détection fiable est la pierre angulaire de tout le système. Le NiuBoL NBL-DDM-406-A est devenu le choix de confiance de nombreux projets de traitement de l'eau dans le monde grâce à son assurance qualité industrielle, sa logique d'intégration minimaliste et ses exigences de maintenance extrêmement faibles.

Vous recherchez une solution de conductivité rentable pour votre prochain projet d'intégration de traitement de l'eau ? Contactez immédiatement les experts NiuBoL pour obtenir un support technique exclusif et des documents de protocole adaptés aux besoins de votre projet.

Fiche technique du capteur de conductivité en ligne d'eau NBL-DDM-406-A

NBL-DDM-406-A Online water Conductivity Sensor.pdf
