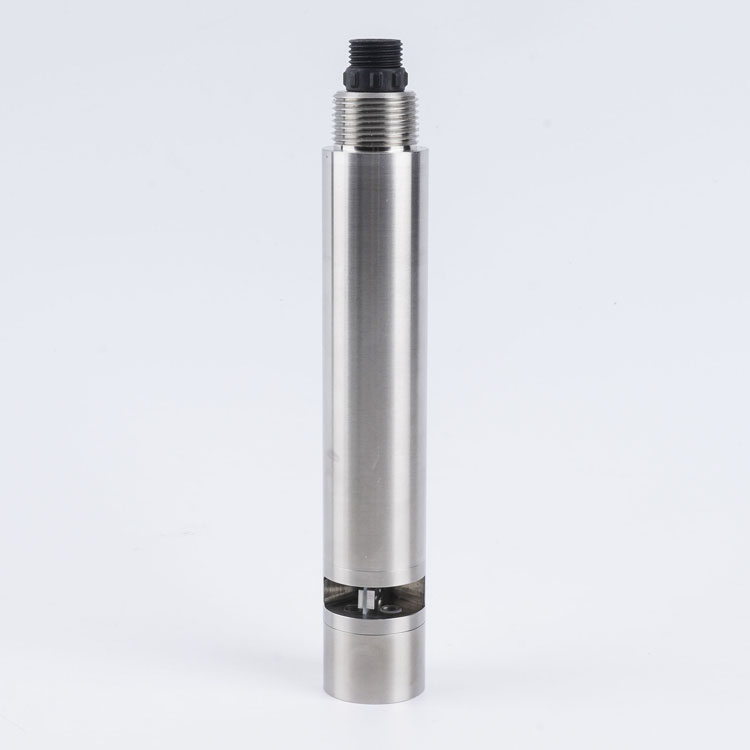

Capteur de qualité de l'eau DCO en ligne NBL-COD-208

1. Principe de fonctionnement

De nombreux composés organiques dissous dans l'eau absorbent la lumière ultraviolette. Par conséquent, la quantité de polluants organiques dissous dans l'eau peut être mesurée avec précision en évaluant l'absorption de ces composés à une longueur d'onde de 254 nm. Le capteur COD-208 en ligne utilise deux sources lumineuses : une lumière ultraviolette pour mesurer la teneur en COD dans l'eau et une lumière de référence pour mesurer la turbidité de l'eau. De plus, l'atténuation du trajet optique est compensée par un algorithme spécifique, et l'interférence des particules en suspension peut être éliminée dans une certaine mesure, permettant ainsi une mesure plus stable et fiable. Caractéristiques du produit : aucun réactif, sans pollution, plus économique et respectueux de l'environnement ; petite taille, installation facile et surveillance continue de la qualité de l'eau ; mesure des paramètres COD, turbidité et température ; compensation automatique des interférences de turbidité ; avec une brosse de nettoyage pour empêcher l'adhérence biologique ; faible dérive, réponse rapide, mesure plus précise ; excellente stabilité même pour une surveillance à long terme ; sans entretien, longue durée de vie et faible coût d'utilisation ; capteur numérique, interface RS-485, protocole Modbus/RTU ; conception à faible consommation d'énergie, conception anti-interférence.

Paramètres techniques du capteur de qualité de l'eau COD en ligne

2. Caractéristiques du produit du capteur de qualité de l'eau COD

Aucun réactif, sans pollution, plus économique et respectueux de l'environnement

Petite taille, installation facile et surveillance continue de la qualité de l'eau

Mesure des paramètres COD, turbidité et température

Compensation automatique des interférences de turbidité

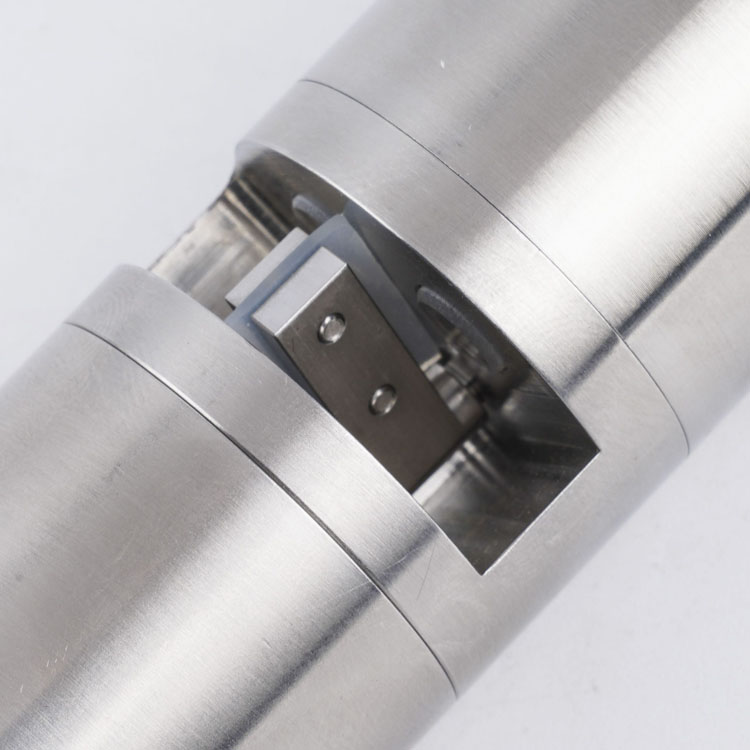

Avec une brosse de nettoyage pour empêcher l'adhérence biologique

Faible dérive, réponse rapide, mesure plus précise

Excellente stabilité même pour une surveillance à long terme

Sans entretien, longue durée de vie et faible coût d'utilisation

Capteur numérique, interface RS-485, protocole Modbus/RTU

Conception à faible consommation d'énergie, conception anti-interférence

3. Connexion électrique

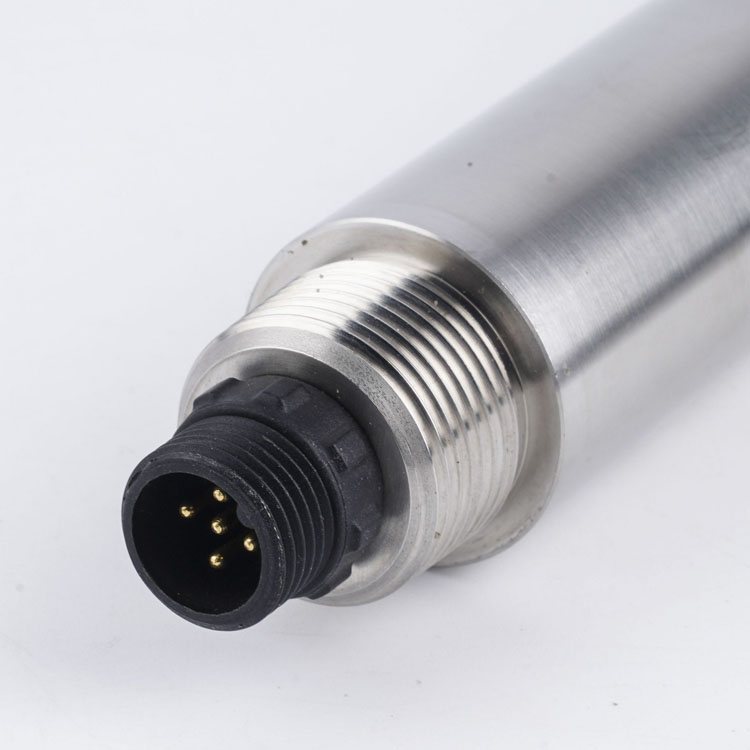

Le câble est un fil blindé torsadé à 4 conducteurs, et la séquence des lignes est définie :

Fil rouge — Câble d'alimentation (12-24 VDC)

Fil noir — Fil de terre (GND)

Fil bleu — 485A

Fil blanc — 485B

Après avoir terminé le câblage, il faut vérifier soigneusement pour éviter une mauvaise connexion avant la mise sous tension.

Spécification du câble : étant donné que le câble est immergé dans l'eau (y compris l'eau de mer) ou exposé à l'air pendant une longue période, le câble a une certaine résistance à la corrosion. Tous les interfaces de câble, de diamètre extérieur Φ6mm, sont étanches.

4. Entretien

4.1 Programme et méthode d'entretien

Programme d'entretien

Pour garantir des mesures précises, le nettoyage est important, et un nettoyage régulier du capteur aide à la stabilité des données.

Tâche d'entretien : Étalonner le capteur (si requis par l'autorité compétente)

Fréquence d'entretien recommandée : Selon le programme d'entretien requis par l'autorité compétente

Tâche d'entretien : Entretenir et vérifier la brosse autonettoyante

Fréquence d'entretien recommandée : Retour à l'usine tous les 18 mois pour l'inspection et l'entretien de la brosse autonettoyante

Remarque : La fréquence d'entretien indiquée ci-dessus est uniquement une recommandation. Veuillez entretenir le capteur en fonction de l'utilisation réelle du capteur.

5. Étalonnage du capteur

5.1 Étalonnage de la turbidité

1) Étalonnage du zéro : Prenez une petite quantité de liquide de turbidité dans un grand bécher et placez le capteur verticalement dans la solution. Après 3 à 5 minutes, la valeur se stabilise, puis effectuez l'étalonnage du zéro. Les instructions sont dans l'annexe.

2) Étalonnage de la pente : Placez le capteur dans une solution standard de 100 NTU. Après 3 à 5 minutes, effectuez l'étalonnage de la pente après stabilisation de la valeur. Les instructions sont dans l'annexe.

5.2 Étalonnage du COD

1) KHP (Phthalate d'hydrogène de potassium, C8H5KO4), utilisé couramment comme colorant pour la recherche environnementale, peut être utilisé pour l'étalonnage du COD.

2) Préparation de la solution standard

a) Pesez précisément 0,8503 g de KHP dans une fiole de 1000 mL. Ajoutez de l'eau distillée ou déionisée jusqu'à la marque la plus haute. Cette solution est une solution COD de 1000 mg/L.

b) Prenez 100 mL de cette solution dans une fiole de 1000 mL et remplissez jusqu'à la marque la plus haute avec de l'eau distillée ou déionisée. Après agitation, la concentration de COD est de 100 mg/L. Une solution de concentration de 20 mg/L est préparée de la même manière.

c) La solution standard concentrée (étape 2.1) est stockée dans une fiole en verre noir et conservée à basse température pour éviter la décomposition. La solution standard diluée (étape 2.2) doit être utilisée dans les 24 heures suivant sa préparation.

5.3 Étalonnage (étalonnage à deux points)

1) Étalonnage de 0～200 mg/L

A. Placez le capteur dans une solution COD de 5 mg/L et vérifiez que tous les trajets optiques sont immergés sous l'eau à >2 cm sans bulles d'air. Effectuez un étalonnage du zéro selon la commande de l'annexe.

B. Placez le capteur dans une solution COD de 200 mg/L et effectuez un étalonnage de la pente selon la commande de l'annexe.

2) Étalonnage de 0～500 mg/L

A. Placez le capteur dans une solution COD de 20 mg/L et vérifiez que tous les trajets optiques sont immergés sous l'eau à ≥2 cm sans bulles d'air. Effectuez un étalonnage du zéro selon la commande de l'annexe.

B. Placez le capteur dans une solution COD de 400 mg/L et effectuez un étalonnage de la pente selon la commande de l'annexe.

6. Avertissement

Le KHP présente un risque de cancer et doit être manipulé avec des gants.

Lors de l'étalonnage, étalonnez d'abord la température, puis la turbidité, et ensuite le COD.

Si la pente est étalonnée et que la valeur du capteur ne change pas dans les 3 minutes, coupez l'alimentation et redémarrez.

7. Précautions

Évitez l'exposition du capteur au soleil.

Veuillez ne pas toucher le capteur à la main.

Évitez tout contact avec la surface du capteur pendant la mesure et l'étalonnage.

Évitez d'appliquer un stress mécanique (pression, rayures, etc.) directement sur le capteur pendant l'utilisation.
