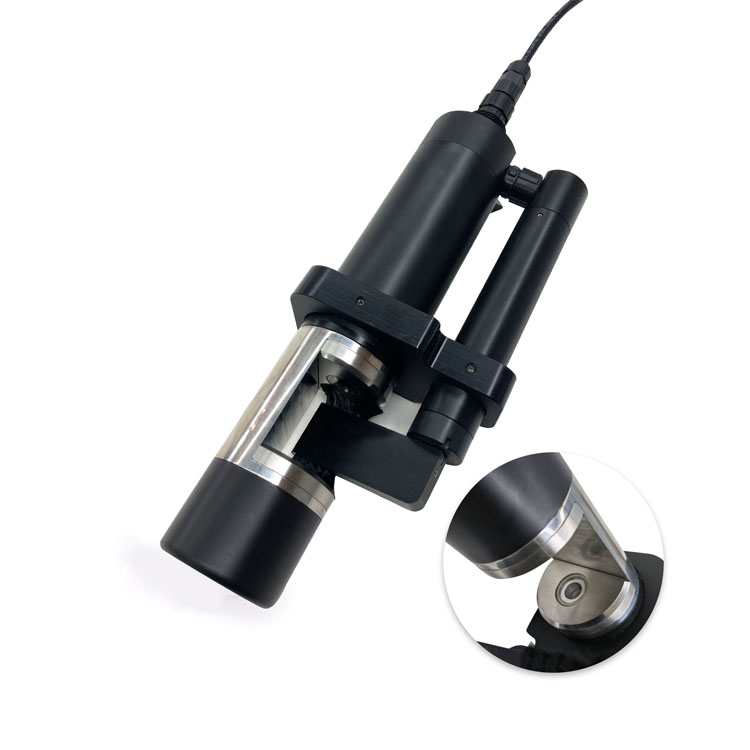

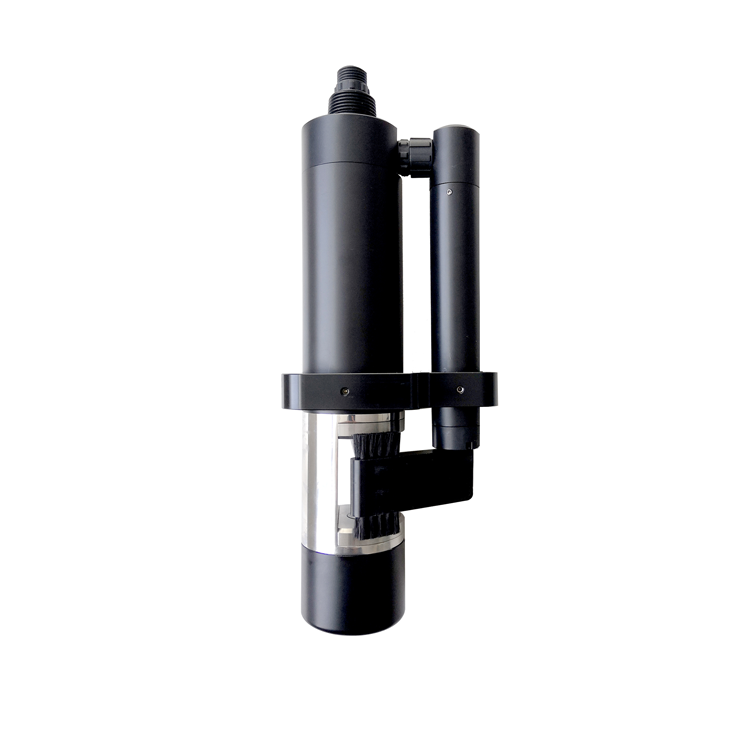

Capteur de qualité de l'eau en ligne NBL-TPS-206

De nombreuses substances en suspension dans l'eau peuvent absorber ou bloquer la lumière visible, ce qui réduit la transparence de l'eau. Par conséquent, la transparence de l'eau peut être calculée en mesurant l'absorbance de la lumière, et le capteur de transparence est conçu selon ce principe. Lorsque le capteur de transparence est immergé dans le liquide à mesurer, il lit et mesure l'absorbance du liquide à une longueur d'onde spécifique du faisceau lumineux, puis complète la mesure des données de transparence par un ajustement de courbe spécifique et un calcul. Caractéristiques du produit : sans pollution, économique et respectueux de l'environnement ; petite taille, installation pratique, surveillance continue de la qualité de l'eau en ligne ; mesure des paramètres de transparence et de température de l'eau ; avec une brosse de nettoyage pour empêcher l'adhérence des impuretés et des micro-organismes ; faible dérive, réponse rapide, mesure précise ; les données de surveillance à long terme présentent une faible dérive et une bonne stabilité ; sans entretien, cycle de vie long, faible coût ; conception à faible consommation d'énergie, conception anti-interférence.

Spécifications techniques du capteur de qualité de l'eau pour la transparence NBL-TPS-206

1. Principe de fonctionnement

De nombreuses substances en suspension dans l'eau peuvent absorber ou bloquer la lumière visible, ce qui se traduit par une diminution de la transparence de l'eau. Par conséquent, la transparence de l'eau peut être calculée en mesurant l'absorbance de la lumière par une substance dans l'eau. Le capteur de transparence est conçu selon ce principe. Lorsque le capteur de transparence est immergé dans le liquide à mesurer, il lit et mesure l'absorbance du liquide à un faisceau de longueur d'onde spécifique, puis complète la mesure des données de transparence par un ajustement de courbe spécifique et un calcul.

Sans pollution, économique et respectueux de l'environnement

Petite taille, installation pratique, surveillance continue de la qualité de l'eau en ligne

Peut mesurer les paramètres de transparence et de température

Avec une brosse de nettoyage, peut empêcher l'adhérence des impuretés et des micro-organismes

Faible dérive, réponse rapide, mesure précise

Les données de surveillance à long terme présentent une faible dérive et une bonne stabilité

Sans entretien, cycle de vie long, faible coût

Sortie de signal numérique, interface RS-485, protocole Modbus/RTU

Conception à faible consommation d'énergie, conception anti-interférence

2. Connexion électrique

Le câble est un fil blindé à quatre conducteurs torsadés, et la séquence des lignes est définie :

Fil rouge — Cordon d'alimentation (12～24 VDC)

Fil noir — Fil de terre (GND)

Fil bleu — 485A

Fil blanc — 485B

Vérifiez soigneusement la séquence de câblage avant la mise sous tension pour éviter des pertes inutiles causées par des erreurs de câblage.

Instructions de câblage : étant donné que les câbles sont immergés dans l'eau (y compris l'eau de mer) ou exposés à l'air pendant une longue période, tous les points de câblage doivent être traités pour être étanches, et les câbles de l'utilisateur doivent avoir une certaine résistance à la corrosion.

3. Entretien

3.1. Programme et méthode d'entretien

1.1 Programme d'entretien

Pour garantir des mesures précises, le nettoyage est important, et un nettoyage régulier du capteur aide à la stabilité des données.

Remarque : La fréquence d'entretien indiquée dans le tableau ci-dessus est uniquement une recommandation. Veuillez entretenir le capteur en fonction de l'utilisation réelle du capteur.

1.2 Méthode d'entretien

1) Surface extérieure du capteur : Nettoyez la surface extérieure du capteur avec de l'eau du robinet. S'il reste des débris, essuyez avec un chiffon doux et humide. Pour les saletés tenaces, ajoutez un peu de liquide vaisselle domestique à l'eau du robinet pour nettoyer.

2) Vérifiez le câble du capteur : le câble ne doit pas être tendu pendant le fonctionnement normal. Sinon, le fil interne du câble peut se casser, provoquant un dysfonctionnement du capteur.

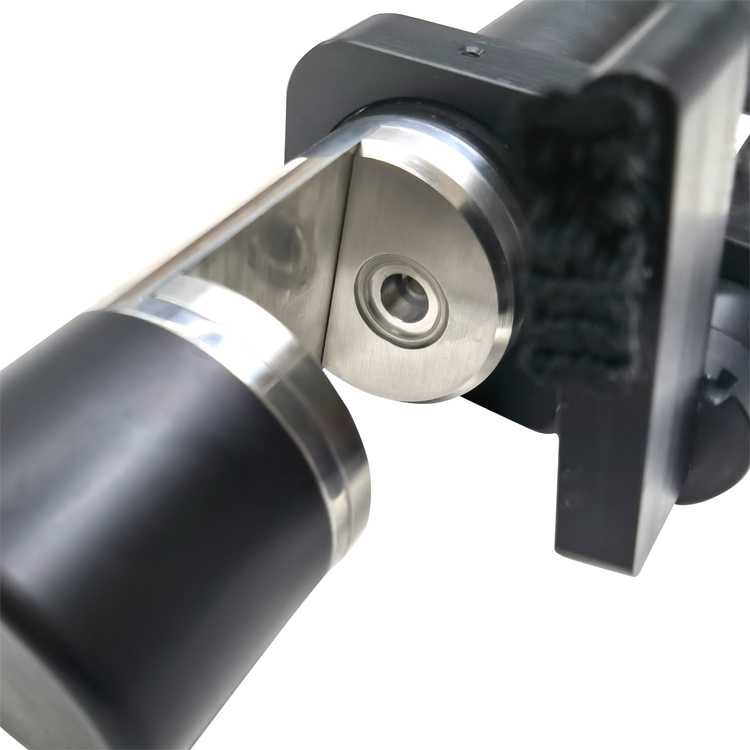

3) Vérifiez si la fenêtre de mesure du capteur est sale et si la brosse de nettoyage est normale.

4) Vérifiez si la brosse de nettoyage du capteur est endommagée.

5) Pour une utilisation continue de 18 mois, il est nécessaire de retourner à l'usine pour remplacer le dispositif d'étanchéité dynamique.

1.3 Précautions

La sonde contient des composants optiques et électroniques sensibles. Assurez-vous que la sonde n'est pas soumise à des chocs mécaniques importants. Il n'y a pas de pièces à l'intérieur de la sonde nécessitant un entretien par l'utilisateur.

4. Étalonnage du capteur

4.1 Premier point d'étalonnage : Mesurez une quantité appropriée d'eau déionisée avec un grand bécher, placez le capteur verticalement dans l'eau pour vous assurer que le niveau de liquide ne dépasse pas la zone mesurée, attendez 3 à 5 minutes et effectuez le premier étalonnage lorsque la valeur est stable. Consultez l'annexe pour les instructions.

4.2 Deuxième point d'étalonnage : Le capteur est placé dans une solution standard avec une transparence spécifique (50 ~ 500 mm) et attend 3 à 5 minutes pour que la valeur se stabilise avant le deuxième point d'étalonnage. Consultez l'annexe pour les instructions.

Remarque : Lors de l'étalonnage du capteur, le liquide ne doit pas du tout passer par la zone de mesure. Lors de l'étalonnage, étalonnez d'abord la température, puis la transparence.

5. Précautions

Évitez l'exposition du capteur au soleil.

Veuillez ne pas toucher le capteur à la main.

Évitez tout contact avec la surface du capteur pendant la mesure et l'étalonnage.

Évitez d'appliquer un stress mécanique (pression, rayures, etc.) directement sur le capteur pendant l'utilisation.
