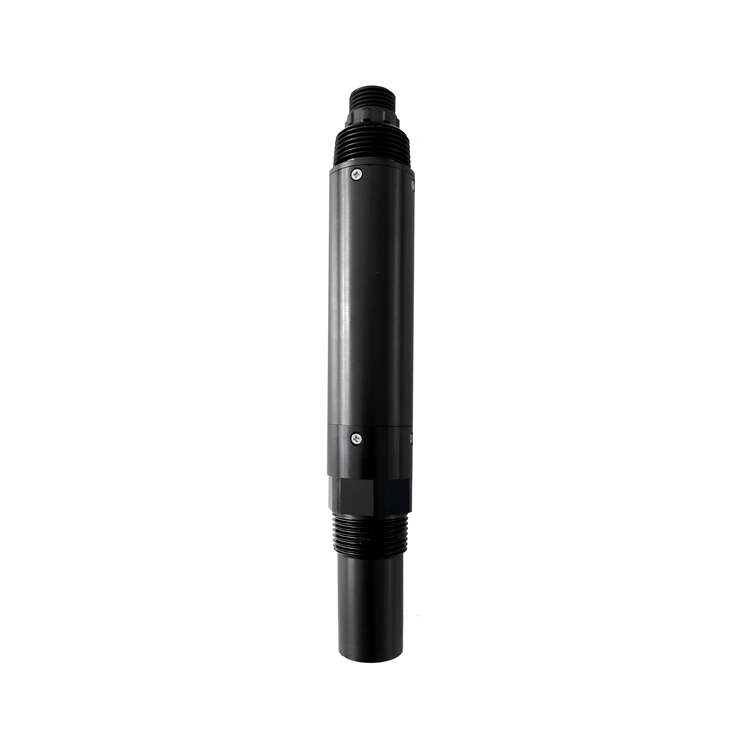

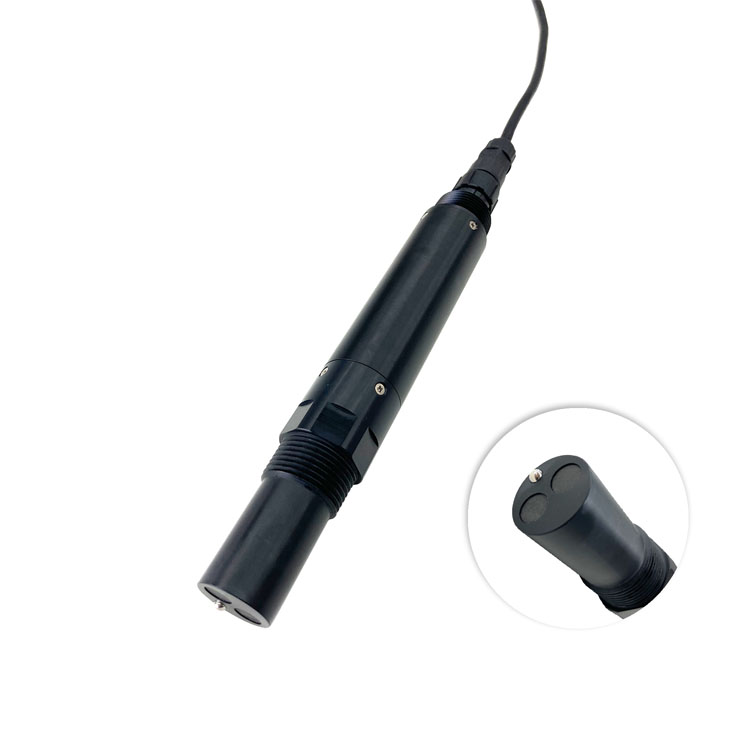

Capteur de conductivité de la qualité de l'eau en ligne NBL-DDM-206

Eau potable / Eau de surface / Divers approvisionnements en eau / Traitement des eaux industrielles. Sortie de signal : RS-485 (protocole Modbus/RTU). Connexion pratique à des équipements tiers tels que PLC, DCS, ordinateurs de contrôle industriel, contrôleurs généraux, enregistreurs sans papier ou écrans tactiles. Installation par immersion avec filetage de tuyau 3/4 NPT pour une installation submersible facile ou une installation dans des tuyaux et des réservoirs. Niveau de protection IP68.

Spécifications techniques du capteur de conductivité de la qualité de l'eau NBL-DDM-206

1. Description de l'environnement d'application

- Eau potable / Eau de surface / Divers approvisionnements en eau / Traitement des eaux industrielles.

- Sortie de signal : RS-485 (protocole Modbus RTU).

- Connexion pratique à des PLC, DCS, ordinateurs de contrôle industriel, contrôleurs généraux, enregistreurs sans papier ou écrans tactiles, etc.

- Installation par immersion avec filetage de tuyau 3/4 NPT, facile pour une installation submersible ou dans des tuyaux et des réservoirs.

- Niveau de protection IP68.

- Sortie simultanée de la conductivité et du TDS pour 0–20 μS/cm, 0–200 μS/cm.

2. Connexion électrique

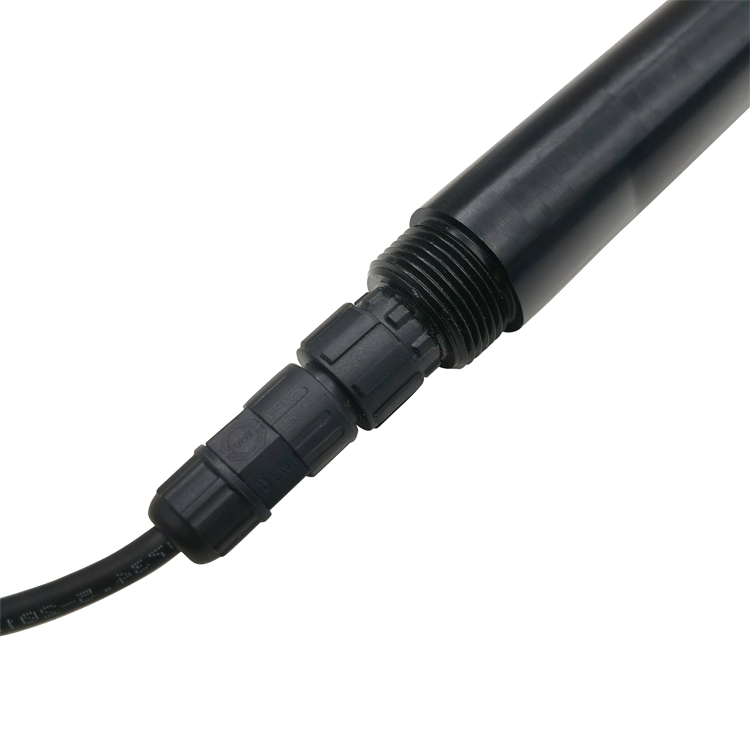

Le câble est un fil blindé torsadé à 4 conducteurs. La séquence de câblage est définie comme suit :

- Fil rouge — Câble d'alimentation (12–24 VDC)

- Fil noir — Fil de terre (GND)

- Fil bleu — 485A

- Fil blanc — 485B

Avant la mise sous tension, vérifiez soigneusement la séquence de câblage pour éviter des pertes inutiles dues à des erreurs de câblage.

Note sur le câblage : Étant donné que le câble sera immergé dans l'eau (y compris l'eau de mer) ou exposé à l'air pendant de longues périodes, tous les points de câblage doivent être étanches, et le câble de l'utilisateur doit avoir une certaine résistance à la corrosion.

3. Entretien et soin du capteur de conductivité de la qualité de l'eau

3.1 Utilisation et entretien

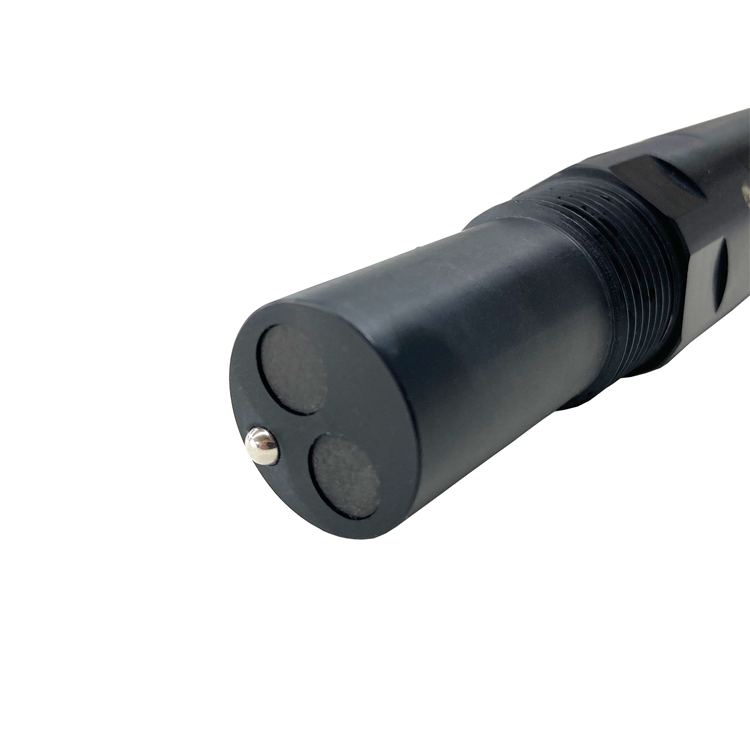

Les électrodes conventionnelles nécessitent un nettoyage et un étalonnage périodiques, le cycle d'entretien étant déterminé par le client en fonction des conditions de travail. Méthode de nettoyage pour les électrodes conventionnelles : Utilisez une brosse douce pour enlever les dépôts (attention à ne pas rayer la surface de l'électrode), puis nettoyez avec de l'eau distillée et effectuez un étalonnage ensuite.

Méthode de nettoyage pour les électrodes inductives :

- Les électrodes inductives sont généralement sans entretien. La pollution ou un léger entartrage sur la coque externe n'affecte pas le fonctionnement normal.

- Si un nettoyage est nécessaire, utilisez une brosse douce ou du papier de verre pour enlever les dépôts, puis nettoyez avec de l'eau distillée et effectuez un étalonnage ensuite.

- Étant donné que les électrodes inductives fonctionnent souvent dans des environnements sujets à l'entartrage ou à la saleté, une plus grande force peut être appliquée lors du nettoyage. De légères rayures sur la surface de l'électrode n'affecteront pas le fonctionnement normal, mais il faut veiller à ne pas percer la coque de l'électrode.

3.2 Étalonnage

a) Étalonnage du zéro :

Rincez le capteur avec de l'eau distillée et absorbez le liquide avec du papier filtre. Placez le capteur verticalement dans l'air, laissez-le reposer environ 3 minutes jusqu'à ce que la valeur se stabilise, puis effectuez l'étalonnage du point zéro. Les instructions d'étalonnage se trouvent dans l'annexe.

b) Étalonnage de la pente :

Placez le capteur verticalement dans une solution standard (20% de la pleine échelle à la pleine échelle), en veillant à ce que le capteur soit à au moins 5 cm du fond du conteneur et à au moins 2 cm des parois latérales, puis effectuez l'étalonnage de la pente. Les instructions d'étalonnage se trouvent dans l'annexe.

4. Qualité et service

Assurance qualité

- Le département de contrôle qualité suit des procédures d'inspection standardisées, équipé d'équipements et de méthodes de test avancés et complets. Les produits sont soumis à des tests de vieillissement et de stabilité de 72 heures, garantissant qu'aucun produit non conforme n'est expédié.
