Surveillance de la DBO et de la DCO : différence, biodégradabilité et sélection des capteurs

La DBO et la DCO décrivent toutes deux la pression de la pollution organique, mais elles ne répondent pas à la même question opérationnelle. La DCO est plus rapide et chimique ; La DBO est biologique et liée à la biodégradabilité.

Dans les spécifications des projets, ce sujet est souvent décrit à travers des termes tels que surveillance DBO et DCO, différence DBO DCO, capteur d'eau DCO en ligne, rapport de biodégradabilité DBO5 DCO et contextes d'application tels que station d'épuration des eaux usées, surveillance des effluents industriels, évaluation du traitement biologique.

Contexte du projet et demande d’application industrielle

La DBO représente l'oxygène consommé par les micro-organismes lors de la dégradation biologique, communément évaluée comme la DBO5. La DCO représente l'équivalent en oxygène consommé par l'oxydation chimique des substances organiques et réductrices. En ingénierie des eaux usées, les deux valeurs aident à juger de la charge polluante et de la stratégie de traitement.

Pour les équipes d'approvisionnement, la question utile n'est pas seulement de savoir quel paramètre peut être mesuré, mais aussi où le capteur doit être placé, comment le signal entre dans le système de contrôle, comment les données sont vérifiées et quelle décision l'usine prendra à partir de la tendance.

Position du produit dans le système

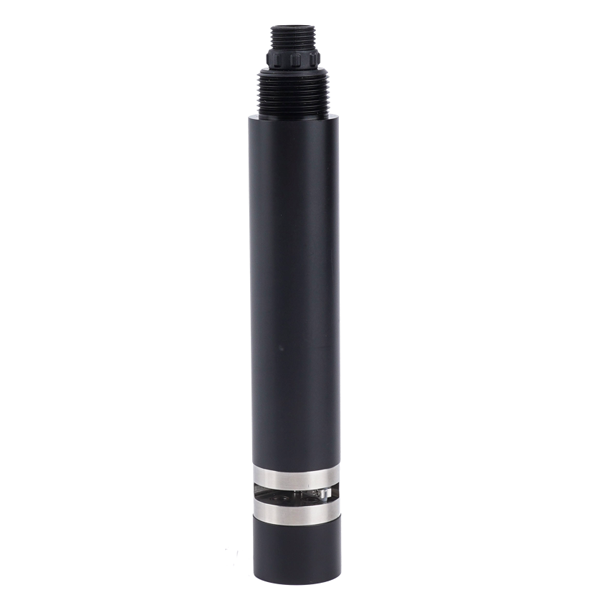

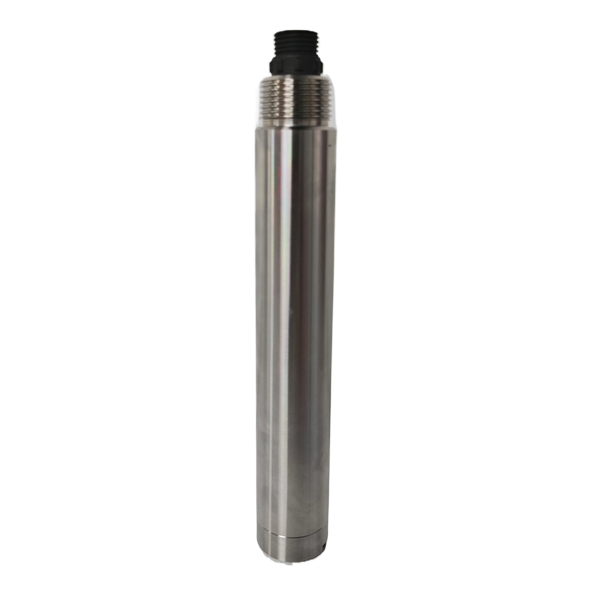

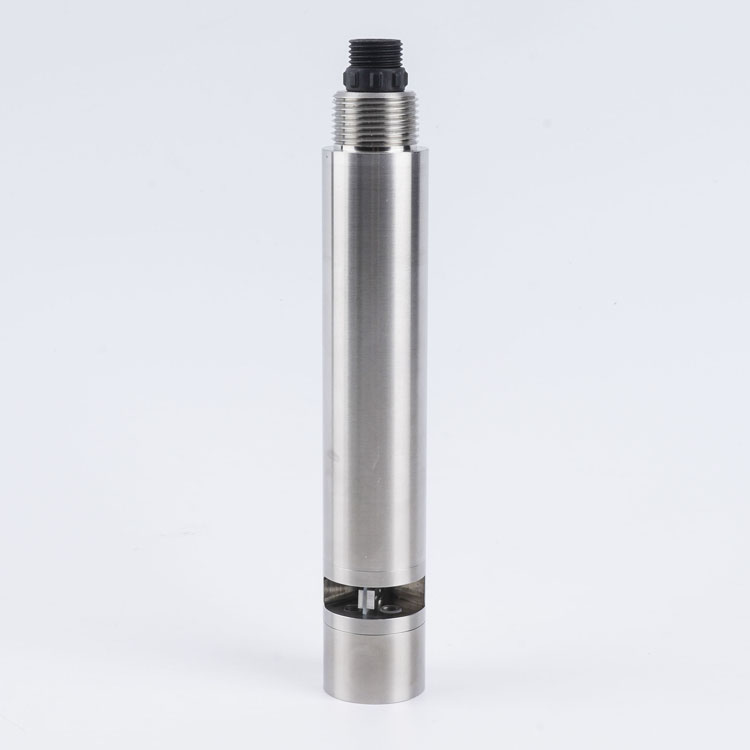

Les produits de surveillance NiuBoL liés à la DCO et à la DBO peuvent être utilisés dans les usines de traitement des eaux usées, les points de rejet industriels et les stations environnementales où les tendances de la charge organique doivent être enregistrées.

Le capteur de terrain constitue la première couche de l'architecture de surveillance. L'armoire ou la passerelle gère l'alimentation, l'isolation et la communication, tandis que le logiciel SCADA ou cloud convertit les valeurs en alarmes, rapports et tâches de maintenance.

Compatibilité des communications et des protocoles

Pour les projets B2B sur la qualité de l’eau, la compatibilité des communications fait partie de la valeur de l’équipement. Les RS485 et Modbus RTU permettent aux capteurs de terrain de se connecter aux automates, DCS, RTU, serveurs SCADA, unités d'acquisition de données et passerelles IoT. Cela maintient la couche de mesure suffisamment ouverte pour les intégrateurs et évite d’enfermer l’acheteur dans un instrument à affichage uniquement.

Les indicateurs de DCO en ligne, liés à la DBO et les sondes associées peuvent être connectés aux systèmes d'acquisition de données via RS485 Modbus RTU lorsqu'ils sont pris en charge, permettant d'examiner les tendances avec le pH, l'OD, l'azote ammoniacal et le débit.

Flux de données sur la charge organique dans les systèmes de traitement des eaux usées

Pour la surveillance de la DBO et de la DCO, le chemin des données doit être conçu avant l'assemblage de l'armoire. L'intégrateur doit décider quelles valeurs sont affichées localement, quelles valeurs sont utilisées pour les alarmes, quelles valeurs sont téléchargées sur SCADA ou un logiciel cloud et quelles valeurs nécessitent des enregistrements de comparaison en laboratoire.

Une architecture pratique sépare la couche terrain, la couche armoire et la couche plate-forme. Le capteur produit la valeur mesurée, l'armoire gère l'alimentation électrique et la protection des communications, et la plateforme stocke les tendances, les alarmes et les rapports. Cette séparation est utile pour les distributeurs car elle facilite le dépannage : un problème d'encrassement sur le terrain, un problème de câblage d'armoire et un problème de cartographie de plate-forme peuvent être vérifiés un par un au lieu d'être traités comme un vague défaut d'instrument.

Paramètres techniques

Le tableau résume les points de données au niveau de l'approvisionnement pour les systèmes de surveillance DBO/DCO et l'évaluation de la biodégradabilité.

Utilisation de la DCO, de la DBO et du rapport B/C pour les décisions de traitement

Le rapport DBO/DCO est souvent utilisé comme indicateur pratique de biodégradabilité. Lorsque la DBO5/DCO est supérieure à 0,3, le traitement biologique est généralement considéré comme plus réalisable ; des valeurs inférieures suggèrent une biodégradation difficile ou la nécessité d'un prétraitement.

Une installation de capteur utile produit une tendance qui peut être vérifiée par rapport au débit, au dosage de produits chimiques, à l'état de la pompe, à l'étape de traitement et à la vérification en laboratoire. C'est pourquoi le projet doit définir le délai d'alarme, la mise à l'échelle des registres, la conversion des unités, l'intervalle de stockage des données et la méthode de vérification manuelle pendant la conception, et non après la mise en service.

Risques lorsque la DCO et la DBO sont traitées comme la même valeur

Le principal risque dans un projet de surveillance de la DBO et de la DCO ne réside généralement pas dans une ligne de spécification isolée. C'est la combinaison de la représentativité des échantillons, de l'encrassement, des interférences chimiques, du routage des câbles, de la stabilité de l'alimentation, de la cartographie de la plate-forme et de la discipline de maintenance de l'opérateur. Une bonne revue des achats vérifie donc toute la chaîne de mesure, depuis les matériaux mouillés et les accessoires d'installation jusqu'aux registres Modbus, en passant par les étiquettes d'armoire et la disponibilité des pièces de rechange.

L’approche de projet la plus sûre consiste à examiner ensemble le point de mesure, la voie de communication et la voie de maintenance. Si le point d'échantillonnage est erroné, un signal Modbus parfait véhicule toujours des informations de processus médiocres. Si le cheminement du câble est bruyant, une bonne sonde peut paraître instable. Si le capteur ne peut pas être retiré pour entretien, le propriétaire peut cesser de l'entretenir après le premier mois. Traiter ces risques lors de la conception est généralement moins coûteux que de les corriger après l'installation.

Scénarios d'application

Station d'épuration municipale

Défi de l'environnement du site :La charge organique affecte l'aération et le traitement biologique.

Schéma d'intégration du système :Surveillez la tendance DCO et comparez la relation DBO/DCO avec les données de processus.

Valeur utilisateur délivrée :Les opérateurs peuvent ajuster l’aération et le fonctionnement des boues.

Effluents industriels

Défi de l'environnement du site :Certaines eaux usées contiennent des matières organiques peu biodégradables.

Schéma d'intégration du système :Utilisez la DCO avec la DBO ou l'analyse de biodégradabilité avant la conception du traitement biologique.

Valeur utilisateur délivrée :Les ingénieurs sélectionnent le prétraitement de manière plus rationnelle.

Eaux usées pharmaceutiques ou chimiques

Défi de l'environnement du site :Les composés toxiques ou réfractaires peuvent réduire la traitabilité biologique.

Schéma d'intégration du système :Suivez la DCO et utilisez le rapport DBO/DCO lors de l’évaluation du processus.

Valeur utilisateur délivrée :Le projet évite de s’appuyer sur la biologie là où un prétraitement est nécessaire.

Station de déchargement final

Défi de l'environnement du site :La charge organique doit être enregistrée après traitement.

Schéma d'intégration du système :Utilisez la DCO en ligne et les données de pH, de turbidité et de débit.

Valeur utilisateur délivrée :Le propriétaire reçoit des preuves continues de la tendance des effluents.

Guide de sélection

La sélection doit commencer par l'objectif du processus, la matrice de l'eau et l'utilisation des données requise. Un capteur pour alarme uniquement, un capteur pour contrôle en boucle fermée et un capteur pour preuve de conformité ne sont pas spécifiés exactement de la même manière.

• Utilisez COD pour une surveillance plus rapide des tendances de charge organique.
• Utilisez les tests DBO ou DBO5 pour l'évaluation de la biodégradabilité.
• Examinez le rapport DBO/DCO avant de sélectionner la voie du processus biologique.
• Ajoutez une surveillance de l'OD là où le contrôle de l'aération est important.
• Confirmez les besoins en réactifs, en armoire d’analyseur et en maintenance pour les analyseurs en ligne.

Plan d'échantillonnage et de vérification pour la surveillance de la charge organique

La fréquence d'entretien doit suivre la qualité de l'eau et le principe de mesure. Les points d'eau propres peuvent nécessiter uniquement une inspection programmée, tandis que les eaux usées, les eaux à haute teneur en solides, les eaux chlorées ou les eaux d'aquaculture peuvent nécessiter un nettoyage et une vérification plus fréquents.

Pour les devis de projets, la maintenance doit être traitée comme faisant partie de la portée technique. L'acheteur doit savoir si l'instrument nécessite un étalonnage du tampon, un étalonnage du zéro et de la pente, un nettoyage de la fenêtre optique, une inspection de la cellule à circulation, le remplacement des réactifs, le remplacement de la membrane ou du capuchon ou une vérification croisée en laboratoire. Lorsque ces éléments sont clairs avant l'achat, l'équipe du site peut budgétiser les pièces de rechange et éviter de blâmer le système de communication pour une exigence normale de service du capteur.

Notes d'intégration du système

La plupart des problèmes sur le terrain proviennent de la représentativité des échantillons, de l'encrassement, du câblage ou de l'accès pour la maintenance plutôt que de la seule valeur catalogue.

• Gardez le conditionnement des échantillons cohérent.
• Comparez les données en ligne avec les méthodes de laboratoire lors de la mise en service.
• Ne considérez pas la DCO et la DBO comme interchangeables.
• Stockez les données avec flux lorsque le calcul de la charge est requis.
• Utilisez des délais d’alarme pour éviter de réagir à de brèves perturbations d’échantillonnage.

Informations nécessaires à la surveillance de la DCO et de la DBO

Pour les distributeurs, les constructeurs d'armoires OEM et les entrepreneurs en ingénierie, le dossier d'achat doit inclure le modèle, le paramètre mesuré, le signal de sortie, la longueur du câble, l'accessoire de montage, le matériau en contact avec le fluide, la puissance requise, le plan d'adresse Modbus et les pièces de maintenance attendues. Un bref dossier d'acceptation avec des photos d'installation et des relevés initiaux aide le client à comprendre ce qui a été livré.

Lorsque plusieurs paramètres sont inclus dans un projet, un tableau de registre et un calendrier de câblage doivent être préparés avant l'assemblage de l'armoire. Cela facilite l'expansion future si le client ajoute ultérieurement un autre point de pH, un point de chlore, une sonde OD, une sonde de turbidité, un capteur TSS ou une passerelle de téléchargement de données.

Avant de commander, il est utile de collecter des photos du site, les dimensions des tuyaux ou du réservoir, le cheminement prévu des câbles, l'alimentation électrique disponible, l'emplacement de l'armoire et le nom du contrôleur ou de la passerelle. Ces détails déterminent souvent si le projet nécessite une simple sonde, une Flow Cell, une armoire d'analyse ou une station de surveillance complète.

Mise en service de la surveillance de la charge organique avec comparaison en laboratoire

Un test d'acceptation raisonnable compare la lecture en ligne avec une méthode de référence du site, vérifie l'interrogation Modbus sur le chemin de câble prévu, confirme le comportement de l'alarme et enregistre le premier résultat d'étalonnage ou de vérification.

L'acceptation ne doit pas se limiter à vérifier si un numéro apparaît à l'écran. L'équipe de projet doit vérifier la réponse du capteur, la stabilité de la communication, la mise à l'échelle de l'unité, les seuils d'alarme, le stockage des tendances, l'étiquetage de l'armoire, l'étanchéité des câbles et l'accès pour la maintenance. Pour les projets distants, il est également utile de capturer plusieurs heures de données de tendance avant le transfert afin que le propriétaire puisse voir que le point de mesure est stable en fonctionnement réel sur site.

FAQ

Questions techniques

Q1 : Le système prend-il en charge RS485 Modbus RTU ?

Oui. Le chemin d'intégration recommandé est RS485 avec Modbus RTU, de sorte que les capteurs peuvent être connectés aux passerelles PLC, RTU, DCS, SCADA ou IoT sans interface de données fermée.

Q2 : 4-20 mA peuvent-ils être utilisés avec la communication numérique ?

Lorsque l'instrument sélectionné prend en charge 4-20 mA en option, la sortie analogique peut être utilisée pour un contrôleur existant tandis que le RS485 Modbus RTU est utilisé pour l'enregistrement des données et les diagnostics.

Q3 : Comment planifier l’étalonnage ?

L'étalonnage doit être écrit dans le plan d'opération par paramètre. Les analyseurs de pH, de chlore résiduel, d'OD, de turbidité, de TSS et à base de réactifs ne partagent pas le même intervalle de nettoyage ou de vérification.

Q4 : La DCO est-elle plus rapide que la DBO ?

Oui. La DCO est un indicateur d'oxydation chimique et est généralement beaucoup plus rapide que la DBO5, qui est basée sur une période biologique.

Questions de sélection

Q5 : Comment un acheteur doit-il choisir entre un capteur et une station de surveillance ?

Utilisez un seul capteur lorsqu’une variable de contrôle est dominante. Utiliser une station lorsque plusieurs paramètres doivent être interprétés ensemble, comme le pH avec le chlore, l'OD avec l'ammoniac ou la DCO avec le débit.

Q6 : Quelles informations sont nécessaires avant le devis ?

Indiquez le type d'eau, la plage attendue, la température, la pression, le point d'installation, la longueur du câble, les exigences de sortie, le modèle de contrôleur et si le projet nécessite une cellule à circulation, un support ou une armoire de station.

Q7 : Que faut-il vérifier pour les installations extérieures ou humides ?

Vérifiez l'indice IP, l'étanchéité des presse-étoupes, la protection de la boîte de jonction, la protection contre la foudre, la mise à la terre et si la sonde peut être retirée pour la maintenance sans arrêter le processus.

Q8 : Que signifie DBO5/DCO > 0,3 ?

Il est couramment utilisé comme référence pratique que les eaux usées ont une certaine traitabilité biologique, bien que la conception du processus nécessite encore une évaluation plus approfondie.

Questions sur les achats et les projets

Q9 : NiuBoL peut-il aider les distributeurs avec la documentation du projet ?

Le NiuBoL peut prendre en charge les fiches techniques, les informations de câblage, la sélection de produits et les notes d'intégration pour les distributeurs, les constructeurs d'armoires OEM et les entrepreneurs en ingénierie.

Q10 : Qu'est-ce qui affecte le délai de livraison dans le suivi des projets ?

Le délai de livraison dépend de la quantité de capteurs, de la personnalisation des câbles, de la configuration de l'armoire, des accessoires, des exigences d'étalonnage et du fait que le projet comprend plusieurs paramètres ou une seule sonde de terrain.

Résumé

La surveillance de la DBO et de la DCO aide les acheteurs d'eaux usées à comprendre la charge organique et la voie de traitement. Les systèmes de surveillance liés à la DCO/DBO NiuBoL peuvent prendre en charge les projets d'effluents industriels, de traitement municipal et d'évaluation de la biodégradabilité lorsqu'ils sont intégrés aux données de pH, d'OD et de débit.
