Diagnostic de dépassement d'azote ammoniacal dans les eaux usées industrielles et solutions de surveillance en ligne

Diagnostic des dépassements d’azote ammoniacal dans les eaux usées industrielles et solutions de monitoring en ligne : Application technique des capteurs d’azote ammoniacal

Dans les systèmes de traitement des eaux usées industrielles, l’azote ammoniacal (NH4-N) est l’un des indicateurs clés de contrôle des rejets. La norme de Classe A pour les stations de traitement des eaux usées urbaines exige un effluent avec une concentration en azote ammoniacal ≤ 5 mg/L (certaines régions appliquent des normes locales plus strictes). Un dépassement d’azote ammoniacal au point de rejet total des eaux usées industrielles affecte directement l’acceptation environnementale et les permis de rejet de polluants. Les intégrateurs de systèmes et les entrepreneurs de projets doivent maîtriser le processus de nitrification grâce au monitoring en ligne en temps réel lors des phases de conception, d’exploitation et de maintenance, diagnostiquer rapidement les causes des dépassements et mettre en œuvre des stratégies de contrôle liées. Les capteurs d’azote ammoniacal NiuBoL adoptent la méthode d’électrode sélective d’ions, supportent le protocole RS-485 Modbus RTU et s’intègrent facilement aux plateformes PLC/SCADA ou IoT pour optimiser la liaison multi-paramètres.

Analyse des causes courantes de dépassement d’azote ammoniacal dans les eaux usées industrielles

L’élimination de l’azote ammoniacal repose principalement sur la nitrification biologique (AOB et NOB oxydent le NH4-N en NO3-N) et la dénitrification (bactéries hétérotrophes réduisent le NO3-N en N2). Les bactéries nitrifiantes sont autotrophes et à croissance lente, ce qui les rend sensibles aux conditions environnementales. En ingénierie réelle, les dépassements d’azote ammoniacal sont souvent causés par de multiples facteurs. Voici une analyse des cas typiques et des mécanismes du point de vue du fonctionnement des procédés.

Dépassement d’azote ammoniacal causé par un choc organique et une anomalie de la source de carbone

Lorsque le rapport C/N de l’influent (COD/TN) est inférieur à 4-6, la dénitrification est incomplète, la compensation en alcalinité est insuffisante et la baisse du pH inhibe la nitrification. Dans les cas extrêmes, une panne du réservoir de source de carbone (comme le méthanol) provoque un afflux massif de matière organique dans le bassin d’aération. Les bactéries hétérotrophes se multiplient rapidement et entrent en compétition pour l’oxygène dissous (DO), empêchant les bactéries nitrifiantes de former une population dominante, ce qui entraîne une augmentation rapide de l’azote ammoniacal. Cela s’accompagne souvent d’une augmentation de la mousse et d’un pic de COD.

Réponse en ingénierie : Arrêter immédiatement l’influent, démarrer l’aération et le reflux interne/externe ; maintenir la concentration en boues ; ajouter du PAC pour améliorer la floculation ou un anti-mousse pour contrôler la mousse. Les intégrateurs de systèmes peuvent fournir une alerte précoce des anomalies de source de carbone grâce au monitoring simultané en ligne du COD et de l’azote ammoniacal.

Insuffisance de reflux du liquide de nitrification causée par une panne du système de reflux interne

Une panne électrique de la pompe de reflux interne (signal de fonctionnement erroné), une panne mécanique (détachement de l’hélice) ou un fonctionnement en sens inverse entraîne une insuffisance d’apport en nitrate d’azote dans le bassin anoxique (bassin A), créant un environnement anaérobie global. La matière organique ne subit alors qu’une hydrolyse et une acidification sans métabolisme complet, aggravant la compétition en DO une fois entrée dans le bassin aérobie et provoquant une augmentation de l’azote ammoniacal.

Points de diagnostic : Observer les tendances telles que l’augmentation du nitrate d’azote à la sortie du bassin O, la chute du nitrate d’azote à 0 dans le bassin A et la baisse du pH. Les solutions incluent une réparation rapide de la pompe, une réduction de l’influent et le démarrage de l’aération si nécessaire pour restaurer le système. Si le système de nitrification s’est effondré, ajouter du même type de boue activée pour accélérer la récupération.

Inhibition de l’activité de nitrification par un déséquilibre du pH et de l’alcalinité

Un reflux interne excessif ou une aération trop forte dans le bassin anoxique entraîne un excès de DO, détruisant l’environnement de dénitrification et réduisant la production d’alcalinité (la dénitrification peut compenser environ la moitié de l’alcalinité consommée par la nitrification). Un rapport C/N insuffisant de l’influent ou une faible alcalinité de l’eau brute peut également provoquer une baisse continue du pH. Lorsque le pH descend en dessous de 6,5, le taux de nitrification diminue considérablement.

Pratique d’ingénierie : Ajouter rapidement une solution alcaline lorsque le pH montre une tendance à la baisse pour maintenir la plage de 7,5-8,5. En cas d’effondrement du système, restaurer d’abord le pH, puis démarrer l’aération ou ajouter de la boue.

DO insuffisant ou problèmes du système d’aération

Dans les eaux usées à haute dureté, les diffuseurs microporeux sont sujets à l’entartrage et au colmatage, rendant impossible le maintien du DO au-dessus de 2 mg/L, ce qui entrave la réaction de nitrification. L’aération assure à la fois l’oxygénation et le mélange ; le colmatage affecte également l’efficacité du mélange.

Solutions : Inspecter et remplacer régulièrement les têtes d’aération ; envisager des diffuseurs à gros pores ou des aérateurs à jet (utilisant l’effluent traité comme fluide moteur) dans des conditions de haute dureté. Le monitoring en ligne conjoint du DO et de l’azote ammoniacal permet de détecter rapidement la corrélation négative entre DO et NH4-N pour guider l’ajustement de la fréquence des ventilateurs.

Contrôle inadéquat de l’âge des boues (SRT)

Une purge excessive de boues ou un retour de boues déséquilibré entraîne un SRT inférieur à 3-4 fois la période de génération des bactéries nitrifiantes, empêchant leur enrichissement. Lorsque le débit de retour diffère fortement entre les côtés, le côté avec moins de boues est sujet au dépassement d’azote ammoniacal.

Mesures de réponse : Réduire l’influent ou démarrer l’aération ; ajouter du même type de boue ; équilibrer la distribution du retour de boues. Les entreprises d’ingénierie doivent prévoir un volume de bassin et une capacité de retour suffisants dès la phase de conception.

Charge de choc d’azote ammoniacal et inhibition par l’ammoniac libre (FA)

Les eaux usées industrielles ou des anomalies de la tour de stripping provoquent une augmentation soudaine de l’azote ammoniacal de l’influent. L’ammoniac libre à haute concentration (FA) a une inhibition plus forte sur les NOB (0,1-60 mg/L), affectant l’ensemble du processus de nitrification. Le site est souvent accompagné d’une forte odeur d’ammoniac.

Stratégie de traitement : Combiner la réduction de la concentration en azote ammoniacal dans le système, l’ajout de boue et le démarrage de l’aération. Le contrôle du pH permet de réguler la proportion de FA (la proportion de FA augmente à pH élevé).

Effet des basses températures sur l’efficacité de la nitrification

En hiver dans le nord, sans installations d’isolation, lorsque la température de l’eau descend en dessous de la plage optimale pour les bactéries nitrifiantes (généralement >15℃), le taux métabolique diminue. Si la MLSS n’est pas augmentée simultanément, le taux d’élimination de l’azote ammoniacal diminue considérablement.

Mesures d’ingénierie : Utiliser des bassins enterrés dès la phase de conception ; augmenter à l’avance la concentration en boues ; utiliser des bassins de régulation d’homogénéisation pour chauffer l’influent ; envisager un préchauffage de l’air d’aération si nécessaire.

Sélection insuffisante du procédé et inadéquation HRT/SRT

Les simples bassins d’aération, l’oxydation par contact ou le SBR ont du mal à réaliser une dénitrification stable lorsque le HRT et le SRT sont insuffisants. En ingénierie réelle, les considérations économiques et les exigences de conformité entrent souvent en conflit.

Direction d’optimisation : Prolonger le HRT/SRT ou ajouter des bassins de pré-dénitrification ; les procédés MBR peuvent augmenter significativement l’âge des boues.

Les causes ci-dessus se chevauchent souvent dans les projets réels. Les intégrateurs de systèmes doivent établir un système de monitoring multi-paramètres (azote ammoniacal, DO, pH, nitrate d’azote, ORP, température, etc.) pour localiser rapidement la cause racine grâce aux tendances des données.

Rôle de la technologie de monitoring en ligne de l’azote ammoniacal dans le contrôle du procédé de dénitrification

Les analyses en laboratoire (méthode au réactif de Nessler, méthode à l’acide salicylique, etc.) ne peuvent pas répondre aux exigences de contrôle en temps réel. Les moniteurs en ligne fournissent en continu des données NH4-N pour soutenir l’optimisation des procédés et les alertes précoces.

Les technologies dominantes incluent la méthode d’électrode sélective d’ions (ISE) et la méthode chimique humide. La méthode d’électrode sélective d’ions ne nécessite pas de réactifs, présente une maintenance faible et une réponse rapide, ce qui la rend adaptée aux conditions de haute turbidité et de forte pollution telles que les bassins d’aération. Elle est largement utilisée dans le traitement des eaux usées municipales et industrielles.

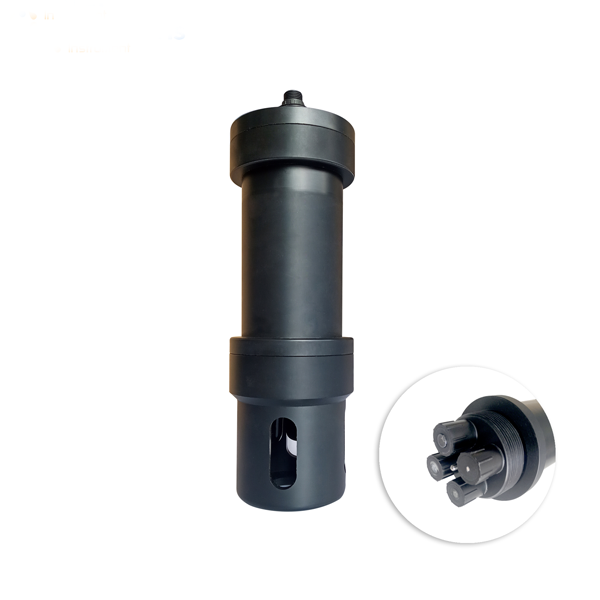

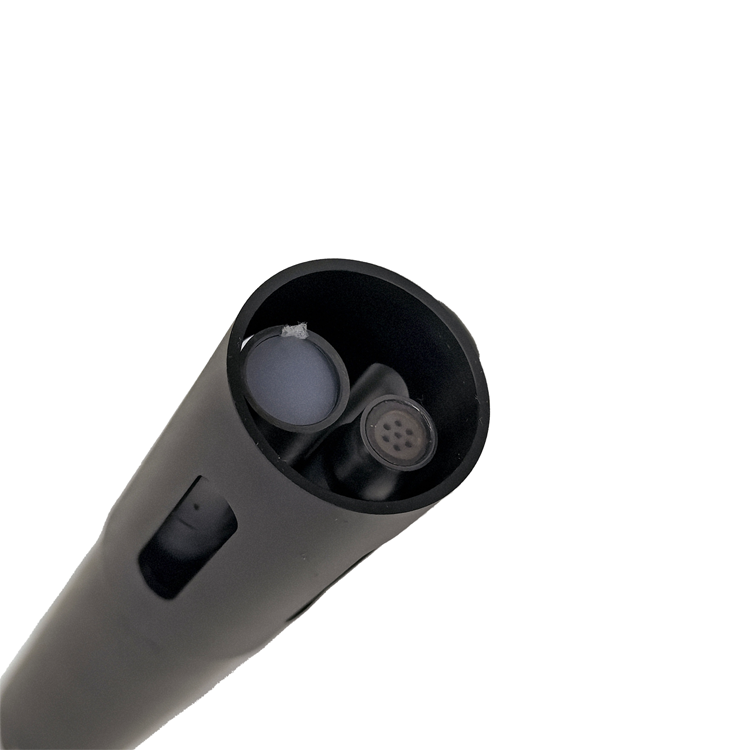

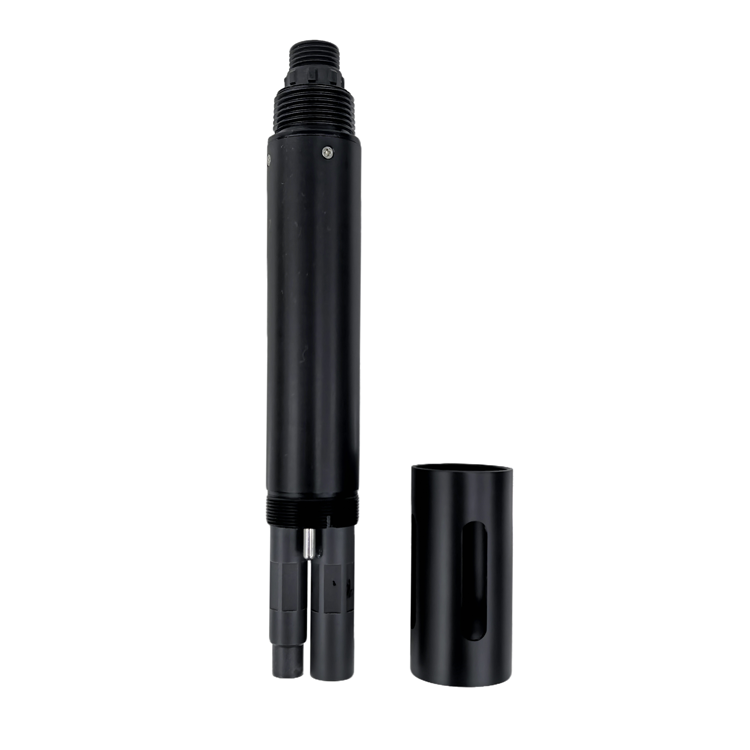

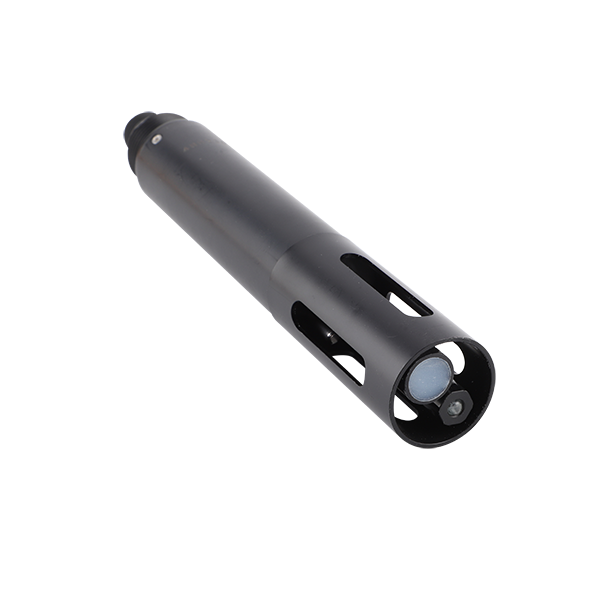

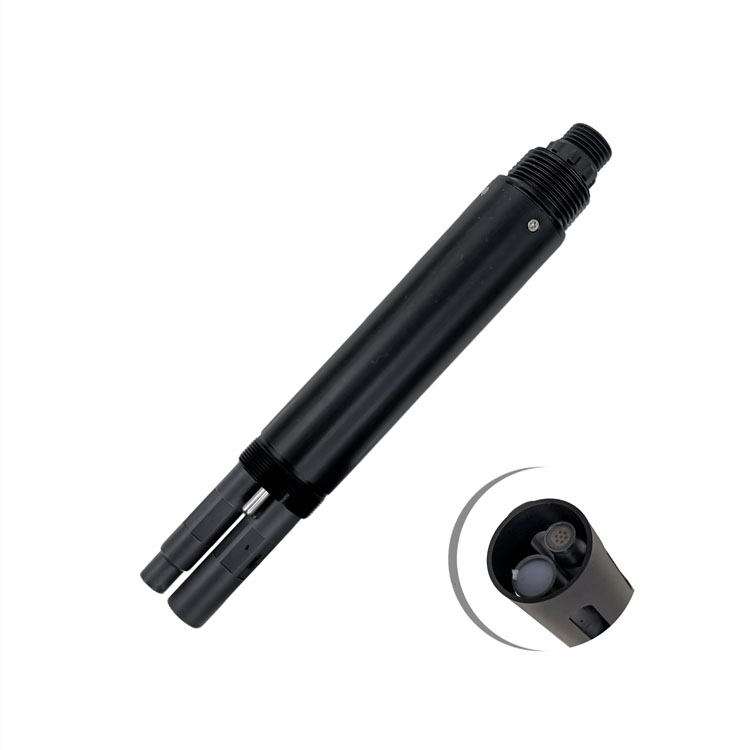

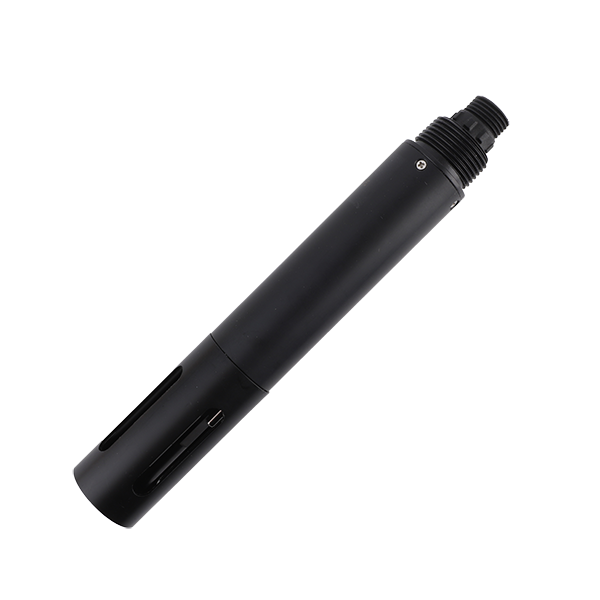

Les capteurs d’azote ammoniacal NiuBoL adoptent le principe de l’électrode sélective d’ions, intégrant l’électrode d’ions ammonium, l’électrode de référence et la compensation de température. Ils peuvent corriger automatiquement les interférences du pH, des ions potassium, etc., et supportent une installation par immersion directe. La sortie RS-485 Modbus RTU facilite l’intégration avec les systèmes de contrôle existants pour réaliser un contrôle PID lié azote ammoniacal-DO-pH.

Scénarios d’application typiques (du point de vue des intégrateurs de systèmes) :

• Contrôle du procédé du bassin d’aération : monitoring en temps réel de la tendance de baisse du NH4-N dans la section aérobie, reliant les ventilateurs et les pompes de reflux interne pour optimiser la consigne de DO (généralement 1,5-3,0 mg/L) et réduire la consommation énergétique d’aération.

• Monitoring de conformité au rejet : enregistrement continu des données de rejet pour supporter la connexion à la plateforme environnementale et les alarmes de dépassement.

• Eaux usées à haute salinité ou eaux usées industrielles : combiné à une fonction de compensation de salinité pour surveiller l’effet d’élimination de l’azote ammoniacal dans les sections de renforcement biologique.

• Solutions IoT : déploiement multi-points de capteurs pour construire un modèle de bilan azoté complet, prédire les charges de choc et ajuster automatiquement le dosage de source de carbone.

Grâce aux données en ligne, les entreprises d’ingénierie peuvent réaliser une maintenance prédictive, réduire la fréquence d’aération et la consommation de produits chimiques, et améliorer la stabilité globale du système.

Paramètres techniques typiques des capteurs d’azote ammoniacal en ligne NiuBoL

(Remarque : Les paramètres spécifiques des modèles sont soumis aux spécifications réelles des produits et peuvent être personnalisés en termes de plage et de matériau selon les caractéristiques de la qualité de l’eau du projet.)

Guide de sélection des capteurs d’azote ammoniacal et précautions d’intégration système

Points de sélection :

1. Adaptation de la plage : plage élevée (supérieure à 0-100 mg/L) pour l’entrée du bassin d’aération, plage basse avec haute résolution pour le rejet.

2. Compensation des interférences : privilégier les modèles avec compensation automatique du pH, des ions potassium et de la température pour réduire les erreurs dans les environnements à haute salinité ou haute turbidité.

3. Protocole de sortie : RS-485 Modbus RTU est préféré pour une intégration fluide avec PLC/SCADA ; ajouter un module 4-20mA si nécessaire.

4. Environnement d’installation : protection IP68 ; l’installation par immersion doit prendre en compte les fonctions anti-enroulement et autonettoyantes ; pour les eaux usées à haute dureté, évaluer la capacité anti-encrassement et anti-colmatage de l’électrode.

5. Cycle de maintenance : choisir des modèles avec une longue durée de vie d’électrode et une faible fréquence d’étalonnage pour réduire les coûts d’exploitation et de maintenance à long terme.

6. Extension d’intégration : support des stations multi-paramètres (azote ammoniacal + DO + pH + ORP) pour construire des modèles de calcul d’efficacité de dénitrification.

Précautions d’intégration :

• Emplacement d’installation : disposition multi-points dans différentes zones du bassin d’aération pour former une distribution de profil d’azote ammoniacal et guider l’optimisation des aérateurs.

• Transmission du signal : utiliser des câbles blindés pour les câblages longue distance, prêter attention à la mise à la terre et à la protection contre la foudre.

• Gestion de l’étalonnage : effectuer régulièrement un étalonnage à deux points (point zéro et solution étalon) et enregistrer les courbes historiques pour suivre le vieillissement de l’électrode.

• Contrôle lié : lier les données d’azote ammoniacal avec le DO et le pH pour réaliser des algorithmes de contrôle avancés (tels que le contrôle flou ou le contrôle prédictif par modèle).

• Conception redondante : installer des capteurs principal et de secours aux points de monitoring critiques pour améliorer la fiabilité du système.

• Vérification des données : comparer avec les analyses de laboratoire lors de la phase initiale de mise en service pour garantir la cohérence.

Lors de la phase d’appel d’offres du projet, il est recommandé de finaliser la sélection des capteurs sur la base des données de laboratoire et des essais pilotes de la qualité de l’eau et de réserver des points E/S pour supporter les extensions futures.

FAQ

Q1 : Quel principe est recommandé pour le monitoring en ligne de l’azote ammoniacal dans le traitement des eaux usées industrielles ?

A1 : La méthode d’électrode sélective d’ions offre une réponse rapide, aucune consommation de réactifs et une maintenance faible, ce qui la rend adaptée aux conditions complexes telles que les bassins d’aération ; la méthode chimique humide convient au monitoring de niveau laboratoire nécessitant une très haute précision.

Q2 : Comment déterminer rapidement la cause d’un dépassement d’azote ammoniacal grâce aux données en ligne ?

A2 : Analyser les tendances avec le DO, le pH et le nitrate d’azote : un DO bas accompagné d’une augmentation de l’azote ammoniacal indique généralement un problème d’aération ; une baisse de pH est souvent due à une alcalinité insuffisante ; une panne de reflux interne se manifeste généralement par une distribution anormale du nitrate d’azote.

Q3 : Quelles précautions faut-il prendre dans la sélection des capteurs d’azote ammoniacal pour les projets de traitement des eaux usées à haute salinité ?

A3 : Privilégier les modèles avec fonctions de compensation de salinité/pH pour garantir la résistance à la corrosion de l’électrode et la capacité anti-interférence ; la plage doit couvrir les amplitudes de charge de choc.

Q4 : Comment intégrer les capteurs d’azote ammoniacal dans les systèmes SCADA existants pour réaliser un contrôle lié ?

A4 : Lire les données des registres via le protocole RS-485 Modbus RTU pour supporter une communication directe avec le PLC et réaliser un contrôle PID multi-variables azote ammoniacal-DO-pH.

Q5 : Comment disposer les points de monitoring d’azote ammoniacal dans les bassins d’aération ?

A5 : Il est recommandé de disposer plusieurs points à l’avant, au milieu et à la fin de la section aérobie pour former des données de gradient de concentration et supporter une optimisation segmentée de l’aération.

Q6 : Quel est le cycle de maintenance général des capteurs d’azote ammoniacal ?

A6 : La durée de vie de l’électrode est généralement de 6 à 12 mois. Un nettoyage et un étalonnage réguliers peuvent prolonger la durée de vie ; cela dépend du degré de pollution de la qualité de l’eau.

Q7 : Comment utiliser les données de monitoring pour protéger le système en cas de charge de choc d’azote ammoniacal ?

A7 : Définir des seuils d’alarme à plusieurs niveaux pour déclencher une réduction de l’influent, une augmentation du reflux ou un dosage de source de carbone ; l’ajout de boue activée peut accélérer la récupération.

Q8 : Comment évaluer le coût du cycle de vie des systèmes de monitoring d’azote ammoniacal lors de la sélection ?

A8 : Considérer globalement l’investissement initial, la fréquence de remplacement des électrodes, la main-d’œuvre d’étalonnage, les pertes liées aux arrêts et la difficulté d’intégration. La méthode d’électrode sélective d’ions est généralement plus économique en exploitation à long terme.

Résumé

Le dépassement d’azote ammoniacal est un défi opérationnel courant dans les stations de traitement des eaux usées industrielles et municipales. Diagnostiquer précisément la cause et mettre en œuvre des mesures ciblées est la clé pour garantir la stabilité du système. Le monitoring en ligne de l’azote ammoniacal fournit une base de données pour l’optimisation des procédés et aide les intégrateurs de systèmes à construire des solutions de contrôle intelligent de dénitrification.

Les capteurs d’azote ammoniacal NiuBoL aident les entreprises d’ingénierie à réaliser une gestion fine des procédés de nitrification-dénitrification grâce à une technologie d’électrode sélective d’ions fiable, des caractéristiques de faible maintenance et une bonne intégration, réduisant la consommation d’énergie et de produits chimiques tout en améliorant le taux de conformité des effluents. Dans les phases de planification, de mise en service ou de modernisation des projets, les méthodes de monitoring en temps réel peuvent réduire considérablement le temps de diagnostic des problèmes. Si vous avez besoin de conseils en sélection de capteurs, de discussion de schémas ou de support pour des tests sur site, veuillez contacter l’équipe professionnelle de NiuBoL pour promouvoir ensemble le fonctionnement stable et efficace des projets de traitement de l’eau.
