NBL-NHN-406-A Capteur en ligne d'azote ammoniacal

La surveillance de l'azote ammoniacal dans les eaux usées rencontre souvent des problèmes tels qu'une courte durée de vie de l'électrode, un important décalage thermique, une installation et une maintenance complexes, ainsi que des interférences de signal, entraînant des données instables, des maintenances fréquentes et une difficulté accrue d'intégration du système. Le capteur en ligne d'azote ammoniacal NiuBoL NBL-NHN-406-A adopte un électrode sélective d'ions ammonium breveté et un système de référence stable, résolvant efficacement ces points douloureux de l'industrie et fournissant aux intégrateurs de systèmes et aux entrepreneurs en ingénierie une solution de surveillance en ligne intégrée d'azote ammoniacal hautement stable, de haute précision et facile à intégrer.

Avantages principaux

• Système de référence stable breveté : Le liquide de référence interne s'écoule lentement sous une pression de 100 kPa, prolongeant considérablement la durée de vie de l'électrode de référence et rendant la mesure à long terme plus stable.

• Sortie numérique et compensation de température : Protocole RS-485 Modbus RTU permettant une connexion transparente aux systèmes PLC, DCS et SCADA. La compensation automatique de température Pt1000 garantit la précision.

• Protection fiable et installation pratique : Degré de protection IP68, interface à filetage 3/4 NPT, adapté à l'installation immergée et à une maintenance facile.

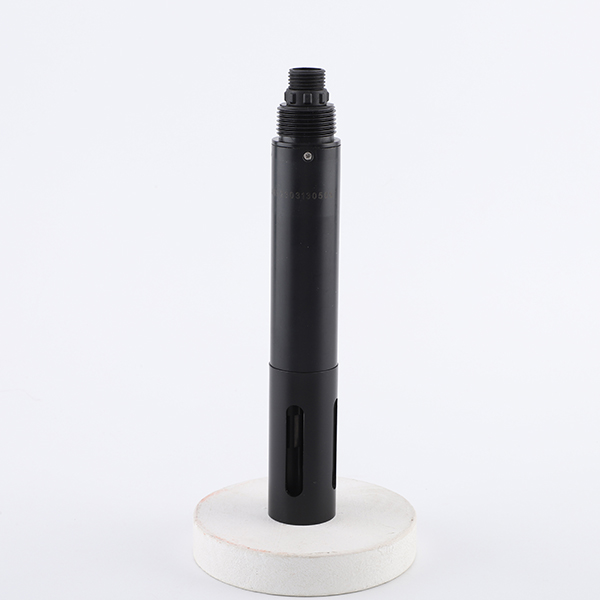

Présentation du produit : Capteur en ligne d'azote ammoniacal NBL-NHN-406-A

Le capteur en ligne intégré d'azote ammoniacal NiuBoL NBL-NHN-406-A est conçu selon la méthode d'électrode sélective d'ions et est spécialement destiné à la mesure rapide et précise de la teneur en ions ammonium (NH4+-N) dans l'eau. Le capteur intègre une fonction de compensation automatique de température, qui élimine efficacement l'influence des variations de température sur les résultats de mesure et garantit que les données maintiennent une haute précision dans différentes conditions de fonctionnement.

Le produit propose deux options de matériaux de boîtier (NHN-406-A : ABS/PVC/POM, NHN-406-S : PVC/316L/POM) pour répondre aux besoins de différents environnements corrosifs. Il adopte le bus RS-485 et le protocole de communication Modbus RTU standard, qui peut être directement connecté aux PLC, DCS, ordinateurs industriels, écrans tactiles et autres équipements tiers pour réaliser une transmission de données transparente et une surveillance à distance. La sortie de courant 4-20 mA en option renforce encore la compatibilité du système.

La conception du capteur met l'accent sur la stabilité à long terme. L'électrode d'ions ammonium brevetée combinée au système de référence à pont salin microporeux permet à l'électrode de maintenir des performances fiables dans des corps d'eau complexes. Le degré de protection IP68 combiné à l'interface d'installation standard 3/4 NPT le rend particulièrement adapté à la surveillance en ligne à long terme dans des scénarios tels que les stations de traitement des eaux usées, les eaux de rivières et de lacs, et les eaux usées industrielles, réduisant considérablement les coûts de maintenance manuelle et la complexité de l'intégration du système.

Avantages techniques principaux du capteur en ligne d'azote ammoniacal NBL-NHN-406-A

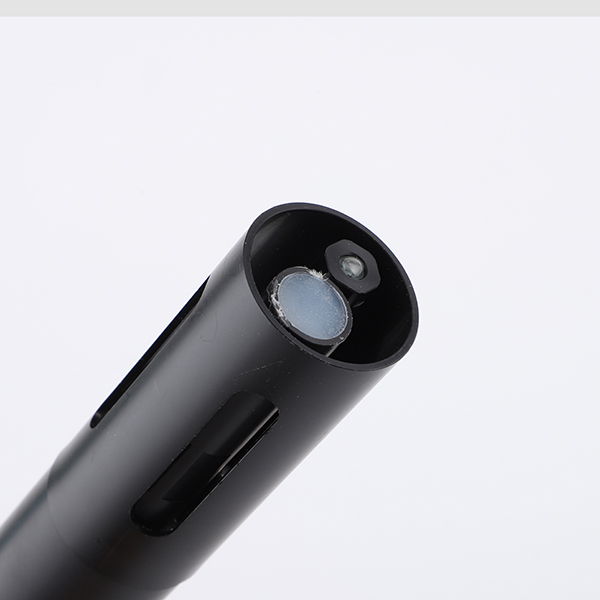

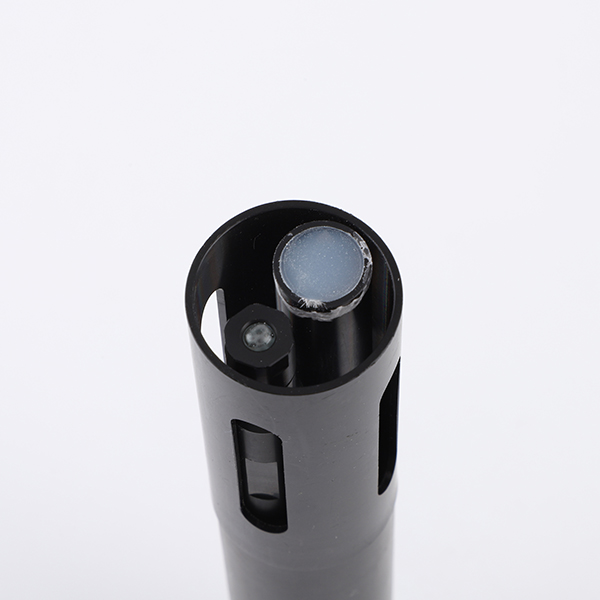

• Technologie d'électrode sélective d'ions brevetée : Adopte un électrode sélective d'ions ammonium à membrane PVC dédié. Le liquide de référence interne s'écoule extrêmement lentement sous une pression d'au moins 100 kPa, formant un système de référence stable, prolongeant efficacement la durée de vie de l'électrode, réduisant le décalage et améliorant la fiabilité de la mesure à long terme.

• Compensation automatique de température : Capteur de température Pt1000 intégré effectuant une compensation automatique en temps réel pour garantir que la précision de mesure n'est pas affectée par les fluctuations de température dans la plage de température de fonctionnement 0～40 ℃.

• Communication numérique et anti-interférence : Protocole RS-485 Modbus RTU standard utilisant une transmission par câble blindé torsadé à 5 conducteurs, résistant efficacement aux interférences électromagnétiques sur site industriel, supportant la mise en réseau à longue distance et multi-nœuds, et facilitant l'intégration.

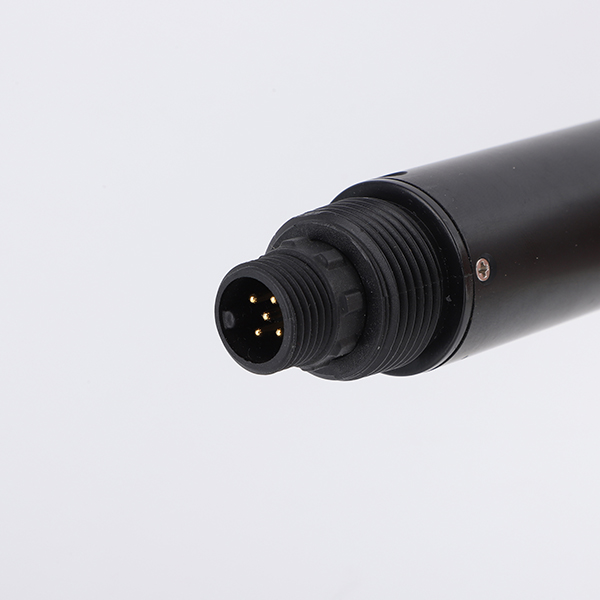

• Conception à haut degré de protection : L'ensemble de l'appareil atteint le degré de protection IP68 et peut fonctionner longtemps immergé sous l'eau (pression de travail ＜0,1 MPa). Le connecteur étanche M16 à 5 broches garantit une connexion fiable et s'adapte aux environnements humides et corrosifs.

• Installation et maintenance pratiques : Interface à filetage 3/4 NPT supportant l'installation immergée ou en réservoir. L'angle d'installation doit être incliné d'au moins 15° ou plus. L'installation inversée ou horizontale est interdite. Les opérations d'activation et de calibration de l'électrode sont simples, et la méthode de calibration en deux points est pratique pour une mise en œuvre sur site.

• Fonctionnement à faible consommation : Consommation électrique de seulement 0,2 W@12 V, adaptée au fonctionnement continu en ligne et réduisant la consommation énergétique globale du système.

Ces caractéristiques techniques font du NBL-NHN-406 l'appareil préféré pour la construction de systèmes de surveillance en ligne de l'azote ammoniacal, garantissant la continuité et la précision des données tout en réduisant les coûts de mise en œuvre et d'exploitation/maintenance ultérieure.

Spécifications techniques du capteur en ligne d'azote ammoniacal NBL-NHN-406-A

Scénarios d'application du capteur en ligne d'azote ammoniacal NBL-NHN-406-A

1. Stations de traitement des eaux usées municipales : Surveillance en temps réel de la concentration d'azote ammoniacal à l'entrée et à la sortie pour optimiser le processus de nitrification-dénitrification et garantir que la qualité de l'effluent respecte les normes.

2. Systèmes de traitement des eaux usées industrielles : Surveillance en ligne de l'azote ammoniacal pour les eaux usées contenant de l'ammoniac dans les industries chimique, d'aquaculture, de transformation alimentaire et autres, pour soutenir l'ajustement des processus et l'alerte précoce de dépassement.

3. Surveillance environnementale des rivières, lacs et eaux de surface : Installation immergée aux sections de surveillance pour réaliser une collecte continue en ligne de l'azote ammoniacal, aidant à l'évaluation de la qualité de l'environnement aquatique et au traçage de la pollution.

4. Gestion de la qualité de l'eau en aquaculture : Surveillance des niveaux d'azote ammoniacal dans l'eau d'aquaculture pour prévenir le dépassement d'azote ammoniacal causant une toxicité pour les poissons et les crevettes et garantir la sécurité de l'élevage.

5. Eau de circulation industrielle et systèmes de dénitrification : Coopération avec le processus de dénitrification pour fournir un retour en temps réel des données d'azote ammoniacal et optimiser l'efficacité du traitement.

Instructions de câblage et d'installation

Lors de l'installation, le capteur ne doit pas être installé à l'envers ou horizontalement et doit être incliné d'au moins 15° ou plus. Pour l'installation sur paroi latérale ou en tuyauterie, il est recommandé d'utiliser un support de montage dédié. L'emplacement d'installation doit éviter l'impact direct d'un fort écoulement d'eau. L'installation immergée dans des zones d'eau stable est recommandée.

Connexion électrique (câble blindé torsadé à 5 conducteurs) :

• Fil rouge → Alimentation positive (12～24 VDC)

• Fil noir → Masse (GND)

• Fil bleu → 485A

• Fil vert → 485B

• Fil jaune → Sortie de courant 4-20 mA (en option, laisser flottant s'il n'est pas utilisé)

Avant de mettre sous tension, veuillez vérifier soigneusement l'ordre des fils. Tous les points de câblage doivent subir un traitement d'étanchéité strictement imperméable, et des câbles résistants à la corrosion doivent être sélectionnés pour s'adapter aux environnements sous-marins ou humides à long terme.

FAQ

Q1 : Quelles options de plage le NBL-NHN-406 supporte-t-il ?

R : Le capteur propose trois plages : 0～10 mg/L, 0～100 mg/L et 0～1000 mg/L. Vous pouvez sélectionner le modèle approprié selon la concentration réelle de la qualité de l'eau pour garantir la précision de la mesure.

Q2 : Quel est l'impact du système de référence breveté sur la durée de vie de l'électrode ?

R : Le liquide de référence interne s'écoule lentement sous une pression de 100 kPa, formant un environnement de référence stable, prolongeant considérablement la durée de vie de l'électrode, réduisant le décalage et améliorant la stabilité de la mesure à long terme.

Q3 : Comment calibrer le capteur ?

R : La calibration en deux points (calibration du point zéro + calibration de la pente) est utilisée. Le capteur est calibré avant de quitter l'usine. Il est recommandé d'effectuer une calibration uniquement lorsque l'erreur dépasse la plage, en utilisant la solution standard correspondante.

Q4 : Le protocole RS485 Modbus est-il pratique pour l'intégration du système ?

R : Le produit suit strictement la norme Modbus RTU et peut être directement connecté aux PLC, DCS, écrans tactiles ou plateformes IoT. Il supporte la mise en réseau multi-nœuds, possède une forte capacité anti-interférence et est facile à intégrer.

Q5 : Quelles sont les précautions pour l'installation du capteur ?

R : Lors de l'installation, il doit être incliné de plus de 15°. L'installation inversée ou horizontale est interdite. Il utilise une interface 3/4 NPT et supporte l'installation immergée ou en réservoir. L'installation sur paroi latérale nécessite un support de montage.

Q6 : L'électrode nécessite-t-elle une activation avant utilisation ?

R : Oui. Avant utilisation, retirez le capuchon de protection, faites tremper dans de l'eau propre pendant 2 heures pour l'activation, puis rincez avec de l'eau déionisée avant le test. En cas de non-utilisation prolongée, conservez-le au sec.

Q7 : Le produit supporte-t-il la sortie 4-20 mA ?

R : Oui. La sortie de courant 4-20 mA est disponible en option et peut être utilisée simultanément avec la sortie numérique RS-485 pour répondre aux besoins d'accès de différents systèmes de contrôle.

Q8 : Comment est définie la période de garantie ?

R : L'ensemble de l'appareil bénéficie d'une garantie d'un an, et l'électrode en tant que consommable a une garantie de six mois. Un service après-vente correspondant est fourni pour les dommages non causés par l'homme.

Synthèse et invitation à la coopération

Le capteur en ligne d'azote ammoniacal NiuBoL NBL-NHN-406-A fournit une solution d'ingénierie professionnelle et stable pour la surveillance en ligne de l'azote ammoniacal grâce à son électrode de référence stable brevetée, sa compensation automatique de température et sa solution d'intégration fiable RS485 Modbus. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser une collecte précise et continue de données d'azote ammoniacal dans les projets de traitement des eaux usées, de surveillance environnementale et de traitement des eaux industrielles, réduisant les coûts de maintenance et améliorant la fiabilité du système.

Si vous planifiez un système de surveillance de l'azote ammoniacal ou avez besoin d'un support technique de sélection pour des conditions spécifiques de qualité de l'eau, n'hésitez pas à contacter l'équipe professionnelle de NiuBoL. Nous fournirons des suggestions détaillées de configuration du produit, des conseils d'installation et de mise en service, ainsi qu'une garantie d'approvisionnement stable à long terme pour promouvoir ensemble la mise en œuvre d'applications de surveillance de la qualité de l'eau plus efficaces et plus fiables.
