Capteur d'azote ammoniacal en ligne NBL-NHN-406-S : Pour le traitement des eaux usées, la surveillance des rivières et la qualité···

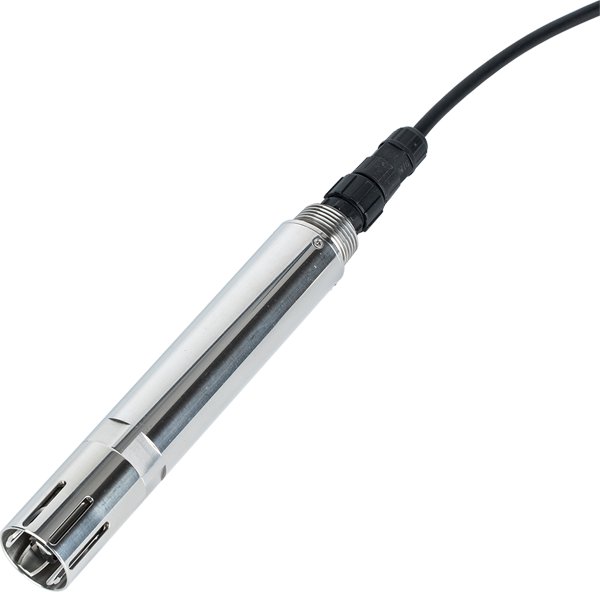

Perception précise en temps réel : Capteur en ligne numérique d'azote ammoniacal NiuBoL NBL-NHN-406-S

— La technologie d'électrode ionique brevetée ouvre une nouvelle ère de surveillance à faible coût et sans réactifs

Dans les processus de dénitrification des eaux usées municipales ou les évaluations environnementales des eaux de surface, les fluctuations des indicateurs d'azote ammoniacal déterminent directement si l'effluent respecte les normes. Cependant, les analyseurs d'azote ammoniacal traditionnels par méthodes chimiques (telles que la spectrophotométrie à l'acide salicylique) sont non seulement volumineux et coûteux, mais entraînent également des coûts d'exploitation et de maintenance extrêmement élevés en raison de la nécessité de réapprovisionner fréquemment les réactifs chimiques.

Le NBL-NHN-406-S de NiuBoL est un capteur en ligne intégré spécialement conçu pour les sites d'ingénierie. Basé sur le principe de l'électrode sélective d'ions ammonium à membrane PVC (ISE), il permet un monitoring en temps réel sans réactifs et avec une réponse en quelques secondes.

Maintenance sans réactifs : Adopte le principe de mesure électrochimique, éliminant complètement les systèmes de circulation complexes et les réactifs chimiques coûteux.

Conception de stabilité brevetée : Pont salin microporeux intégré et système de référence breveté garantissent une durée de vie de l'électrode bien supérieure à celle des capteurs industriels ordinaires.

Intégration transparente du système : Sortie numérique RS485 standard, se connecte directement aux PLC ou aux plateformes IoT, réduisant considérablement la complexité du système pour les intégrateurs.

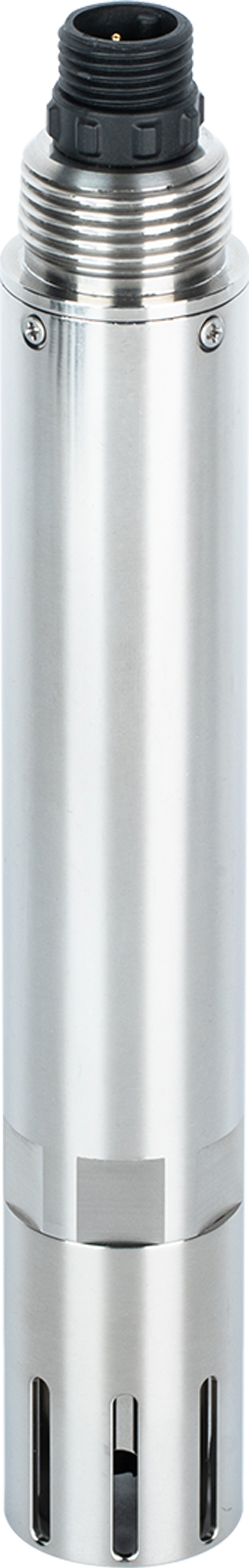

Présentation principale du capteur en ligne d'azote ammoniacal NBL-NHN-406-S

Le capteur en ligne d'azote ammoniacal NiuBoL NBL-NHN-406-S intègre profondément l'unité de détection ionique, le module de compensation de température Pt1000 et un émetteur haute performance. Le produit peut capturer en temps réel les variations de concentration des ions ammonium dans l'eau et corriger le décalage thermique grâce à des algorithmes de compensation internes complexes.

Pour les intégrateurs de systèmes, la valeur principale du NBL-NHN-406-S réside dans son utilisabilité en ingénierie. Il ne nécessite pas de système d'échantillonnage complexe et peut fonctionner en s'immergeant directement dans le corps d'eau. Avec une alimentation large tension de 12-24 V DC et une protection d'étanchéité IP68, il peut fournir des données de surveillance stables, continues et précises, qu'il soit immergé dans des bassins d'aération ou installé sur des bouées de surveillance de rivière.

Avantages techniques principaux

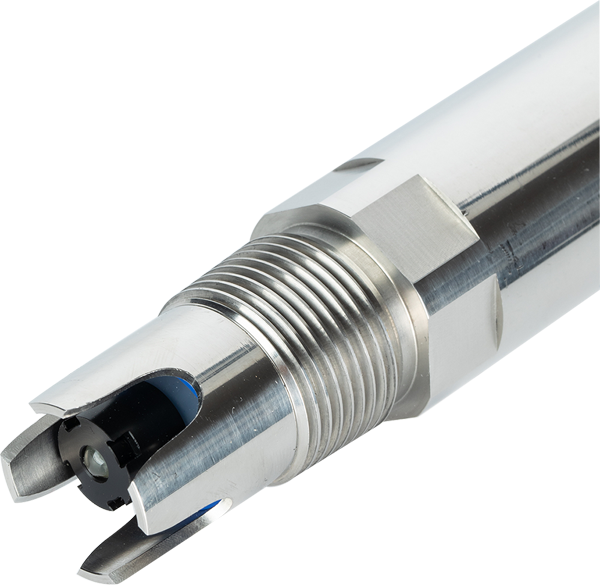

1. Sonde d'ions ammonium brevetée et pont salin à ultra-lente percolation
   NiuBoL adopte une conception de sonde brevetée spéciale. Le liquide de référence interne s'écoule extrêmement lentement du pont salin microporeux sous une pression d'au moins 100 kPa (1 Bar). Cette conception empêche efficacement les polluants externes de pénétrer à l'intérieur de l'électrode, garantissant la stabilité du potentiel du système de référence. Par rapport aux électrodes industrielles traditionnelles, cette structure prolonge la durée de vie de l'électrode de plus de 40 %.

2. Réponse rapide et retour en temps réel
   Contrairement aux analyseurs chimiques dont le cycle de mesure est de 30 minutes ou plus, le NBL-NHN-406-S peut atteindre des mises à jour de données en quelques secondes. Cela est crucial pour les stations d'épuration qui doivent contrôler en temps réel les variateurs de fréquence et les soufflantes pour une optimisation précise de l'aération (par exemple, pour réaliser une gestion dynamique de la consommation énergétique).

3. Compensation automatique de température Pt1000 intégrée
   L'activité des ions ammonium est très sensible à la température de l'eau. NiuBoL intègre une résistance de platine Pt1000 haute précision à l'avant de l'électrode. Grâce au modèle de compensation interne basé sur l'équation de Nernst, le capteur corrige automatiquement le décalage de potentiel causé par les fluctuations de température, garantissant la cohérence des données dans l'environnement -5～40 ℃.

4. Matériaux industriels POM et 316L
   Pour faire face aux environnements acido-basiques complexes possibles et à la corrosion microbienne dans le traitement des eaux usées, le boîtier du capteur utilise du plastique d'ingénierie POM (polyoxyméthylène) et de l'acier inoxydable 316L. Cette combinaison offre non seulement une excellente compatibilité chimique, mais aussi une résistance mécanique extrêmement élevée, suffisante pour résister aux défis des conditions extérieures difficiles.

5. Communication numérique minimaliste
   L'appareil supporte le protocole standard Modbus RTU. Les intégrateurs n'ont plus besoin d'écrire des programmes complexes de conversion analogique et peuvent lire directement les données hexadécimales via des adresses numériques, évitant efficacement les interférences de bruit électromagnétique des signaux analogiques lors de transmissions longue distance.

Spécifications techniques de performance du capteur en ligne d'azote ammoniacal NBL-NHN-406-S

Scénarios d'application typiques du capteur en ligne d'azote ammoniacal NBL-NHN-406-S

• Traitement des eaux usées municipales : Utilisé pour surveiller les variations de charge à l'entrée et l'efficacité de la nitrification-dénitrification dans la section biochimique (procédé A2O), guidant l'ajustement du volume d'aération.

• Gestion des rivières et des bassins versants : Intégré dans des micro-stations de surveillance de la qualité de l'eau ou des systèmes de bouées pour surveiller en temps réel les indicateurs d'eutrophisation de l'eau et prévenir les mortalités massives de poissons.

• Surveillance de l'eau en aquaculture : Surveillance en temps réel de la concentration d'azote ammoniacal en aquaculture pour prévenir la toxicité pour les poissons et les crevettes, lié aux équipements de ventilation ou de renouvellement d'eau.

• Surveillance des eaux usées industrielles : Alerte précoce en temps réel des indicateurs d'azote ammoniacal dans les eaux usées rejetées dans les processus de production de cuir, chimiques et d'engrais pour garantir le respect des normes de rejet environnementales.

Installation et connexion électrique

Spécifications d'installation physique

• Exigence d'installation inclinée : Pour éviter l'accumulation de bulles d'air sur la surface de la membrane sensible du capteur et affecter les lectures, l'installation inversée ou horizontale est strictement interdite. L'angle entre le capteur et la surface du liquide doit être ≥15 degrés.

• Contrôle de la profondeur : En raison des limitations de pression de conception de l'électrode, la profondeur d'installation doit être contrôlée dans les 10 mètres sous l'eau.

Instructions de connexion électrique

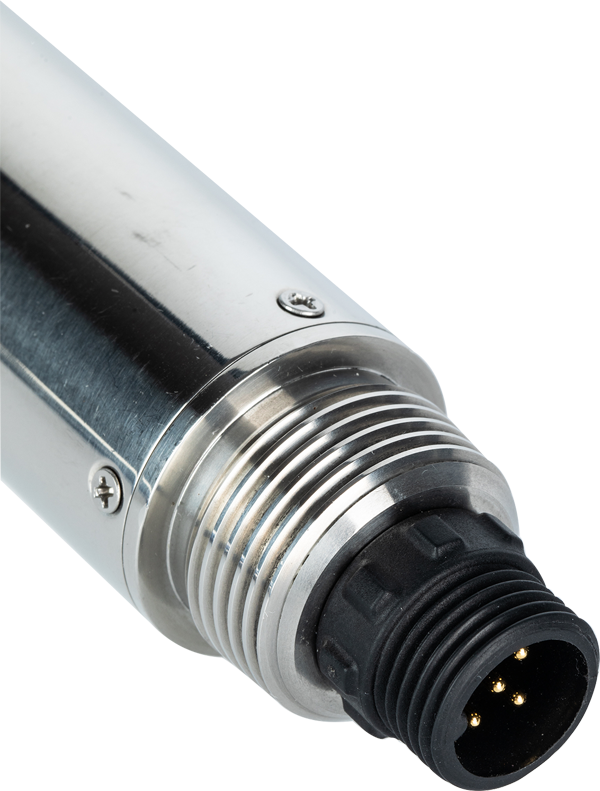

Le capteur utilise un câble blindé torsadé à 5 conducteurs avec la définition de câblage suivante :

• Fil rouge : Alimentation positive (12～24 V DC)

• Fil noir : Masse d'alimentation (GND)

• Fil bleu : RS485-A

• Fil vert : RS485-B

• Fil jaune : Sortie de courant (connecter au port correspondant si le module 4-20 mA est configuré ; laisser flottant s'il n'est pas utilisé)

Conseil d'expert : Les électrodes ioniques sont extrêmement précises. Tous les points de câblage doivent être strictement étanches pour empêcher la vapeur d'eau de pénétrer, ce qui pourrait provoquer des changements d'impédance et un décalage des données.

FAQ

Q1 : Le NBL-NHN-406-S peut-il mesurer des concentrations ultra-élevées d'azote ammoniacal dans les eaux concentrées industrielles ?

R : La plage maximale de ce modèle est de 1000 mg/L. Si la concentration de vos eaux usées dépasse cette plage, la précision des données diminuera. Il est recommandé de contacter l'équipe technique de NiuBoL pour confirmer si les conditions de travail sont applicables.

Q2 : Pourquoi le nouveau capteur a-t-il besoin d'une « activation » avant utilisation ?

R : La membrane sensible en PVC de l'électrode fonctionne mal à l'état sec. Avant utilisation, elle doit être trempée dans un liquide d'activation ou une solution standard d'ammonium à faible concentration pendant 24 heures pour amener la membrane sensible à un état d'équilibre d'échange ionique humide.

Q3 : Les ions potassium (K+) dans l'eau interfèrent-ils avec la mesure ?

R : Oui. Les ions potassium sont les principaux ions interférents pour les électrodes d'ions ammonium. NiuBoL a réduit cette interférence grâce à l'optimisation de l'algorithme, mais si la concentration en ions potassium dans les conditions de travail est beaucoup plus élevée que celle des ions ammonium (comme dans certaines eaux usées d'engrais), il est recommandé de réaliser d'abord un test de fond des ions interférents.

Q4 : Le capteur peut-il être installé horizontalement sur le côté de la tuyauterie ?

R : Non. L'installation horizontale entraînera un contact inégal entre le liquide de référence à l'intérieur de l'électrode et la membrane sensible, et peut même produire des bulles d'air. Veuillez assurer une inclinaison d'installation d'au moins 15 degrés.

Q5 : À quelle fréquence le capteur doit-il être calibré ?

R : La fréquence de calibration dépend de la complexité de la qualité de l'eau. Dans des environnements relativement propres, le cycle de calibration peut atteindre 1 à 2 mois ; dans des bassins d'eaux usées difficiles, il est recommandé d'effectuer une calibration en deux points toutes les deux semaines.

Q6 : Peut-on brosser la membrane sensible si elle est sale ?

R : Il est strictement interdit d'utiliser des brosses dures ou des corrosifs chimiques pour le nettoyage. Seule de l'eau distillée (ou de l'eau déionisée) peut être utilisée pour le rinçage. En cas de dépôts, essuyer doucement avec un chiffon doux imbibé d'eau. Attention à ne pas percer la membrane sensible.

Q7 : Le capteur peut-il délivrer un signal analogique 4-20 mA ?

R : Oui. Le NBL-NHN-406-S supporte les modes de sortie doubles RS485 et 4-20 mA (option), ce qui est pratique pour se connecter aux anciens instruments secondaires.

Q8 : Pourquoi ma valeur mesurée change-t-elle fortement avec le pH ?

R : Lorsque le pH est supérieur à 10, les ions ammonium (NH4+) dans l'eau se convertissent largement en ammoniaque libre (NH3), ce qui empêche le capteur de lire la véritable teneur totale en azote ammoniacal. Il est recommandé d'utiliser dans des environnements neutres ou légèrement acides avec un pH de 4～10.

Conclusion

À l'heure où les normes de protection de l'environnement sont de plus en plus strictes, un monitoring stable et en temps réel de l'azote ammoniacal est devenu une exigence incontournable pour les projets hydrauliques et municipaux. Le NBL-NHN-406-S de NiuBoL résout avec succès les points douloureux de coût élevé et de faible efficacité des méthodes de monitoring traditionnelles grâce à sa technologie de sonde brevetée et à sa solution d'intégration numérique minimaliste.

Vous recherchez une solution de monitoring d'azote ammoniacal stable à long terme pour votre prochain projet de gestion de rivière ou de rénovation technique d'une station d'épuration ?

Contactez immédiatement l'équipe d'ingénierie de NiuBoL pour obtenir des protocoles techniques détaillés et des cas d'application de projets.
