Capteur d'azote nitrique en ligne NBL-NON-406-A : Équipement de surveillance d'azote nitrique en ligne de qualité industrielle

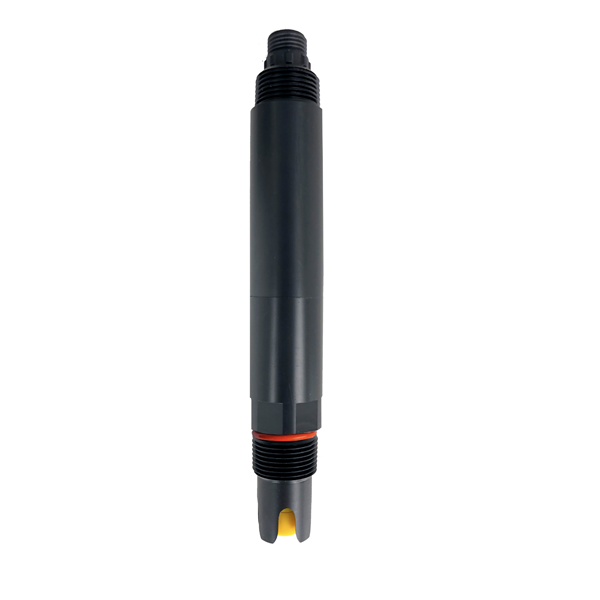

NBL-NON-406-A Capteur en ligne de nitrate d'azote

La surveillance du nitrate d'azote rencontre souvent des problèmes tels qu'une courte durée de vie de l'électrode, un important décalage thermique, des têtes de membrane facilement endommagées et des interférences de signal, entraînant des données instables, des coûts de maintenance élevés et une difficulté accrue d'intégration du système. Le capteur en ligne de nitrate d'azote NiuBoL NBL-NON-406-A adopte un électrode sélective d'ions nitrate breveté et un système de référence stable, résolvant efficacement ces points douloureux de l'industrie et fournissant aux intégrateurs de systèmes et aux entrepreneurs en ingénierie une solution de surveillance en ligne intégrée hautement stable, haute précision et facile à intégrer.

Avantages principaux du capteur en ligne de nitrate d'azote NBL-NON-406-A

• Système de référence stable breveté : Le liquide de référence interne s'écoule lentement sous une pression de 100 kPa, prolongeant considérablement la durée de vie de l'électrode de référence et rendant la mesure à long terme plus fiable.

• Conception de tête de membrane remplaçable : Réduit les coûts d'utilisation à long terme et rend la maintenance pratique.

• Intégration numérique et compensation de température : Protocole RS-485 Modbus RTU permettant une connexion transparente aux systèmes PLC, DCS et SCADA. La compensation automatique de température Pt1000 garantit la précision.

Présentation du produit : Capteur en ligne de nitrate d'azote NBL-NON-406-A

Le capteur en ligne intégré de nitrate d'azote NiuBoL NBL-NON-406-A est conçu selon la méthode d'électrode sélective d'ions nitrate à membrane PVC et est spécialement destiné à la mesure rapide et précise de la teneur en nitrate d'azote (NO3--N) dans l'eau. Le capteur intègre une fonction de compensation automatique de température, qui élimine efficacement l'influence des variations de température sur les résultats de mesure et garantit que les données maintiennent une haute précision dans différentes conditions de fonctionnement.

Le produit propose deux plages standard : 0～100,00 mg/L et 0～1000,0 mg/L, avec une résolution fine, adaptée à divers scénarios d'application allant des eaux de surface à faible concentration aux eaux usées industrielles à forte concentration. Il adopte le bus RS-485 et le protocole de communication Modbus RTU standard, qui peut être directement connecté aux PLC, DCS, ordinateurs industriels, écrans tactiles et autres équipements tiers pour réaliser une transmission de données transparente et une surveillance à distance. La sortie de courant 4-20 mA en option renforce encore la compatibilité du système.

La conception du capteur met l'accent sur la stabilité à long terme. La sonde d'ions nitrate brevetée combinée au système de référence à pont salin microporeux permet à l'électrode de maintenir des performances fiables dans des corps d'eau complexes. La conception de tête de membrane remplaçable réduit considérablement les coûts des consommables. Le degré de protection IP68 combiné à l'interface d'installation standard 3/4 NPT le rend particulièrement adapté à la surveillance en ligne à long terme dans des scénarios tels que les stations de traitement des eaux usées, les eaux de rivières et de lacs, et les systèmes de dénitrification industrielle, réduisant considérablement les coûts de maintenance manuelle et la complexité de l'intégration du système.

Avantages techniques principaux du capteur en ligne de nitrate d'azote NBL-NON-406-A

• Technologie d'électrode sélective d'ions brevetée : Adopte un électrode sélective d'ions nitrate à membrane PVC dédié. Le liquide de référence interne s'écoule très lentement sous une pression d'au moins 100 kPa, formant un système de référence stable, prolongeant efficacement la durée de vie de l'électrode, réduisant le décalage et améliorant la fiabilité de la mesure à long terme.

• Tête de membrane remplaçable : Conception modulaire de la tête de membrane. Lorsque la durée de vie est atteinte, seule la tête de membrane doit être remplacée, sans remplacer tout le capteur, réduisant considérablement les coûts d'exploitation et de maintenance à long terme.

• Compensation automatique de température : Capteur de température Pt1000 intégré effectuant une compensation automatique en temps réel pour garantir que la précision de mesure n'est pas affectée par les fluctuations de température dans la plage de température de fonctionnement 0～40 ℃.

• Communication numérique et anti-interférence : Protocole RS-485 Modbus RTU standard utilisant une transmission par câble blindé, résistant efficacement aux interférences électromagnétiques sur site industriel, supportant la mise en réseau à longue distance et multi-nœuds, et facilitant l'intégration.

• Conception à haut degré de protection : L'ensemble de l'appareil atteint le degré de protection IP68 et peut fonctionner longtemps immergé sous l'eau (pression de travail ＜0,1 MPa). Les matériaux en contact avec le fluide sont en PVC et POM, avec une bonne résistance à la corrosion.

• Installation et maintenance pratiques : Interface à filetage 3/4 NPT supportant l'installation immergée ou en tuyauterie/réservoir. L'angle d'installation doit être incliné d'au moins 15° ou plus. L'installation inversée ou horizontale est interdite. La méthode de calibration en deux points est facile à réaliser, et le processus d'activation de l'électrode est clair.

Ces caractéristiques techniques font du NBL-NON-406-A l'appareil préféré pour la construction de systèmes de surveillance en ligne du nitrate d'azote, garantissant la continuité et la précision des données tout en réduisant les coûts de mise en œuvre et d'exploitation/maintenance ultérieure.

Spécifications techniques du capteur en ligne de nitrate d'azote NBL-NON-406-A

Scénarios d'application du capteur en ligne de nitrate d'azote NBL-NON-406-A

1. Stations de traitement des eaux usées municipales : Surveillance en temps réel de la concentration en nitrate d'azote à l'entrée et à la sortie pour optimiser le processus de dénitrification et garantir la conformité des normes de rejet en azote total.

2. Systèmes de dénitrification des eaux usées industrielles : Surveillance en ligne du nitrate d'azote pour les eaux usées contenant des nitrates dans les industries chimique, alimentaire, pharmaceutique, etc., afin de soutenir l'ajustement des processus et l'évaluation de l'efficacité.

3. Surveillance environnementale des rivières, lacs et eaux de surface : Installation immergée aux sections de surveillance pour réaliser une collecte continue en ligne du nitrate d'azote, aidant à l'évaluation de l'eutrophisation de l'eau et au traçage de la pollution.

4. Irrigation agricole et surveillance des eaux souterraines : Surveillance de la teneur en nitrates dans le drainage agricole ou les eaux souterraines pour prévenir et contrôler la pollution agricole diffuse et garantir la sécurité des ressources en eau.

5. Surveillance des sources d'eau potable : Détection rapide des risques de dépassement de nitrates pour protéger la sécurité de l'eau potable.

Instructions de câblage et d'installation

Lors de l'installation, le capteur ne doit pas être installé à l'envers ou horizontalement et doit être incliné d'au moins 15° ou plus. Il supporte l'installation immergée et peut également être utilisé dans des tuyauteries ou des réservoirs (l'installation sur paroi latérale est recommandée avec un support de montage dédié). L'emplacement d'installation doit éviter l'impact direct d'un fort écoulement d'eau.

Définition de l'ordre des fils de connexion électrique :

• Fil rouge → Alimentation positive (12～24 VDC)

• Fil noir → Masse (GND)

• Fil bleu → 485A

• Fil blanc → 485B

• Fil jaune → Sortie de courant 4-20 mA (en option, laisser flottant s'il n'est pas utilisé)

Avant de mettre sous tension, veuillez vérifier soigneusement l'ordre des fils. Tous les points de câblage doivent subir un traitement d'étanchéité strictement imperméable, et des câbles résistants à la corrosion doivent être sélectionnés pour s'adapter aux environnements sous-marins ou humides à long terme.

FAQ

Q1 : Quelles options de plage le NBL-NON-406-A supporte-t-il ?

R : Le capteur propose deux plages : 0～100,00 mg/L et 0～1000,0 mg/L, qui peuvent être sélectionnées flexiblement selon la concentration réelle de la qualité de l'eau pour garantir la précision de mesure.

Q2 : Quels sont les avantages de la conception de tête de membrane remplaçable ?

R : La conception modulaire de la tête de membrane signifie que lorsque la durée de vie est atteinte, seule la tête de membrane doit être remplacée, sans remplacer toute la sonde, réduisant considérablement les coûts d'utilisation à long terme et la difficulté de maintenance.

Q3 : Comment le système de référence breveté aide-t-il à la durée de vie de l'électrode ?

R : Le liquide de référence interne s'écoule lentement sous une pression de 100 kPa, formant un environnement de référence stable, prolongeant considérablement la durée de vie de l'électrode et réduisant le décalage de mesure.

Q4 : Comment calibrer le capteur ?

R : La calibration en deux points (calibration du point zéro + calibration de la pente) est utilisée. Le capteur est calibré avant de quitter l'usine. Il est recommandé d'effectuer une calibration uniquement lorsque l'erreur dépasse la plage, en utilisant la solution standard correspondante.

Q5 : Le protocole RS485 Modbus est-il pratique pour l'intégration du système ?

R : Le produit suit strictement la norme Modbus RTU et peut être directement connecté aux PLC, DCS, écrans tactiles ou plateformes IoT. Il supporte la mise en réseau multi-nœuds et possède une forte capacité anti-interférence.

Q6 : L'électrode nécessite-t-elle une activation avant utilisation ?

R : Oui. Avant utilisation, l'extrémité de l'électrode doit être immergée dans de l'eau du robinet pendant 24 heures pour activation. En cas de non-utilisation prolongée, conservez-la au sec et placez l'élément sensible dans le flacon de protection.

Q7 : Quelles sont les exigences concernant l'angle d'installation du capteur ?

R : Lors de l'installation, il doit être incliné de plus de 15°. Le placement inversé ou horizontal est interdit pour garantir l'écoulement normal du liquide de référence et la précision de mesure.

Q8 : Quelle est la période de garantie du produit ?

R : Une garantie d'un an est fournie à compter de la date de vente (à l'exclusion des dommages causés par l'homme). La tête de membrane est un consommable et il est recommandé de la vérifier et de la remplacer régulièrement selon les conditions d'utilisation réelles.

Synthèse et invitation à la coopération

Le capteur en ligne de nitrate d'azote NiuBoL NBL-NON-406-A fournit une solution d'ingénierie professionnelle et stable pour la surveillance en ligne du nitrate d'azote grâce à son électrode de référence stable brevetée, sa conception de tête de membrane remplaçable, sa compensation automatique de température et sa solution d'intégration fiable RS485 Modbus. Il aide les intégrateurs de systèmes et les entrepreneurs en ingénierie à réaliser une collecte précise et continue de données de nitrate d'azote dans les projets de traitement des eaux usées, de surveillance environnementale et de dénitrification industrielle, réduisant les coûts de maintenance et améliorant la fiabilité du système.

Si vous planifiez un système de surveillance du nitrate d'azote ou avez besoin d'un support technique de sélection pour des conditions de qualité de l'eau spécifiques, n'hésitez pas à contacter l'équipe professionnelle de NiuBoL. Nous fournirons des suggestions détaillées de configuration du produit, des conseils d'installation et de mise en service, ainsi qu'une garantie d'approvisionnement stable à long terme pour promouvoir ensemble la mise en œuvre d'applications de surveillance de la qualité de l'eau plus efficaces et plus fiables.

Fiche technique du capteur en ligne de nitrate d'azote NiuBoL NBL-NON-406-A
