Capteur d'azote nitrique en ligne NBL-NON-406-S : Pour la surveillance de l'eau potable, des eaux souterraines et de l'irrigation ag···

Précision de l'analyse de la qualité de l'eau : Capteur de nitrate d'azote en ligne NiuBoL NBL-NON-406-S

— Technologie ionique brevetée et intégration numérique, créant une solution de surveillance des nitrates efficace et fiable

Dans le domaine du traitement de l'eau moderne et de la protection de l'environnement, la teneur en azote nitrique (NO3-N) est un indicateur crucial pour mesurer l'eutrophisation de l'eau et la sécurité de l'eau potable. Cependant, l'analyse traditionnelle par échantillonnage en laboratoire présente une piètre réactivité en temps réel, tandis que les analyseurs colorimétriques en ligne de grande taille font face à des défis techniques tels que la complexité des équipements, la consommation de réactifs chimiques et une lourde charge d'exploitation et de maintenance.

Le capteur de nitrate d'azote NiuBoL NBL-NON-406-S offre aux intégrateurs de systèmes une solution numérique, sans réactif et rentable. Basé sur la technologie avancée d'électrode sélective d'ions (ISE) à membrane PVC, le capteur peut être directement déployé sur des sites industriels et de terrain difficiles, fournissant des données de surveillance continue avec une réponse à la seconde.

Structure de stabilité brevetée : Le système de référence breveté et la conception du pont salin microporeux prolongent efficacement la durée de vie de l'électrode et réduisent la dérive.

Exploitation et maintenance à bas coût : La conception de la tête de membrane remplaçable élimine le besoin de remplacer l'ensemble du capteur, réduisant considérablement le coût total de possession (TCO) à long terme.

Intégration facile de qualité industrielle : Bus numérique RS485 standard, directement compatible avec les automates (PLC) et les systèmes de surveillance cloud, sans crainte des interférences de transmission sur longue distance.

Présentation du cœur du capteur de nitrate d'azote en ligne NBL-NON-406-S

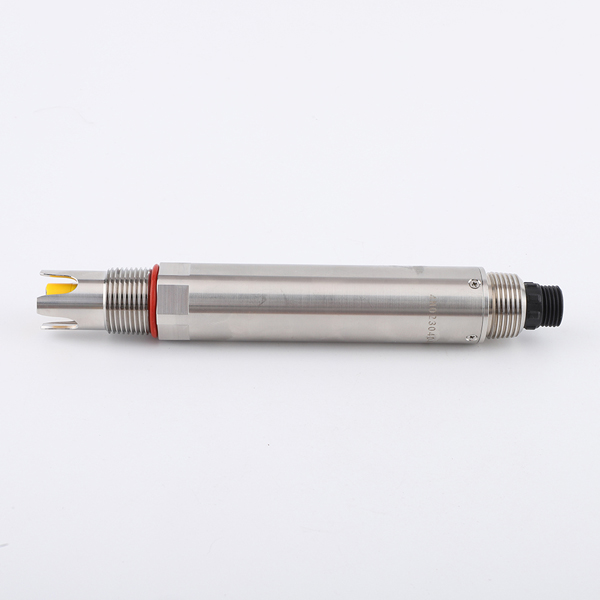

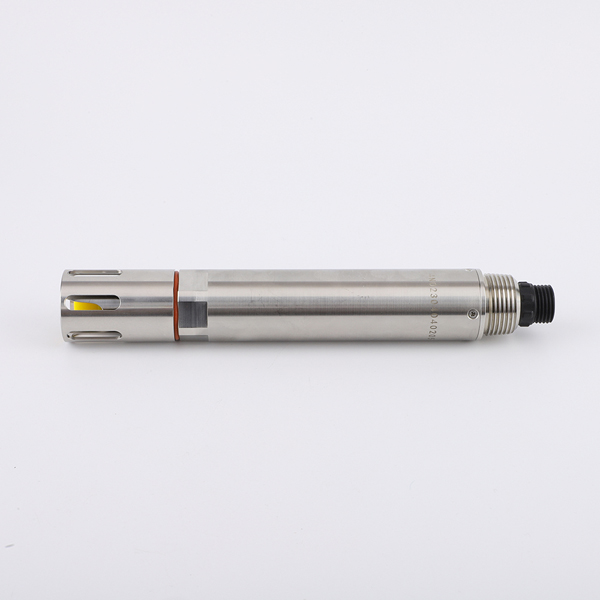

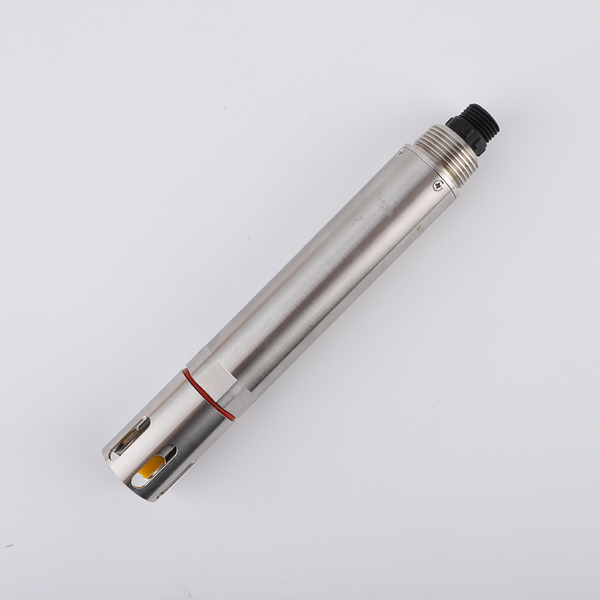

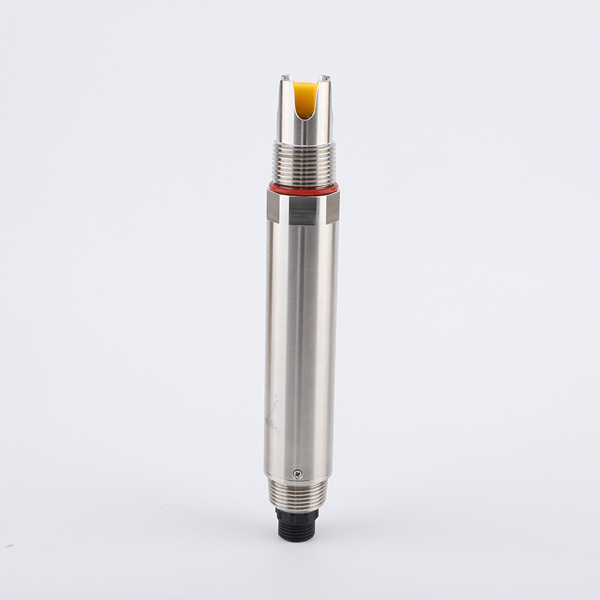

Le NiuBoL NBL-NON-406-S est un capteur d'analyse de nitrate d'azote en ligne intégré et numérique. Il encapsule intelligemment l'électrode sélective d'ions nitrate, l'unité de compensation de température Pt1000 et le circuit de traitement du signal dans un boîtier robuste de qualité industrielle. Le capteur ne nécessite pas de pompes d'échantillonnage complexes ni de systèmes de prétraitement et peut mesurer la teneur en nitrate d'azote dans l'eau en temps réel par installation immergée.

Pour les entrepreneurs en ingénierie, ce produit résout le problème des instruments traditionnels « inabordables et difficiles à intégrer ». Son alimentation à large tension de 12-24V DC et sa consommation d'énergie extrêmement faible le rendent non seulement adapté aux stations de traitement des eaux municipales, mais aussi idéal pour les projets de surveillance distribués tels que l'agriculture intelligente et les stations automatiques d'eaux souterraines.

Principaux avantages techniques

1. Système de référence et technologie de pont salin brevetésLe cœur du capteur adopte une sonde à ions nitrate brevetée, dans laquelle la solution de référence interne s'infiltre lentement à travers le pont salin microporeux sous une pression d'au moins 100 KPa (1 Bar). Cette conception assure la stabilité à long terme du potentiel de référence, résiste efficacement aux fluctuations de pression et à l'intrusion d'impuretés externes, et rend la durée de vie de l'électrode nettement supérieure à celle des électrodes industrielles conventionnelles du marché.

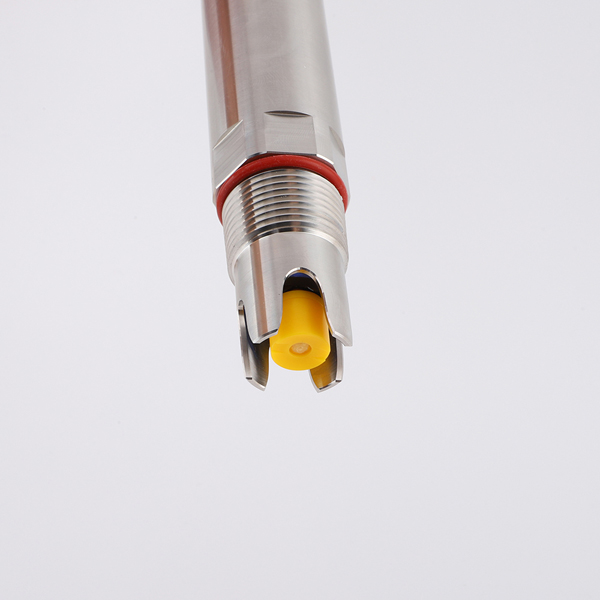

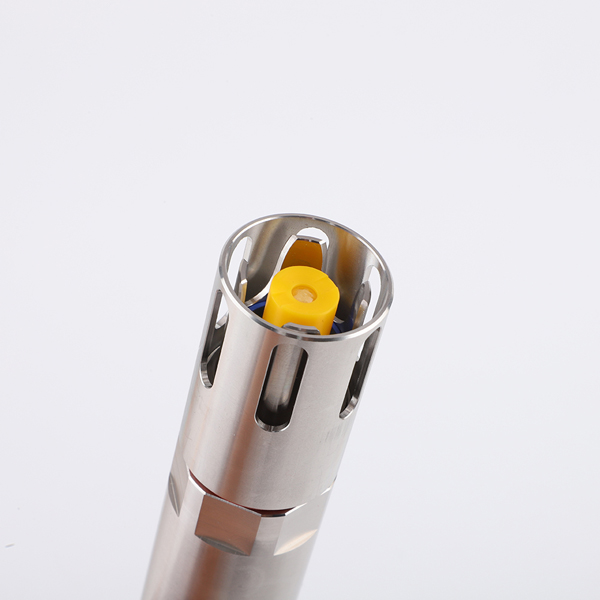

2. Conception unique de tête de membrane remplaçableDans la technologie des électrodes sélectives d'ions, la membrane sensible est un composant consommable. Le NBL-NON-406-S adopte une architecture innovante de tête de membrane remplaçable. Lorsque la membrane sensible atteint sa fin de vie ou est accidentellement endommagée, les utilisateurs n'ont qu'à remplacer la tête frontale pour effectuer la réparation. Cette amélioration technique permet aux clients de réaliser d'importantes économies sur le renouvellement des équipements.

3. Compensation automatique de température sur toute la gammeL'activité des ions nitrate est extrêmement sensible à la température. Le capteur possède une résistance en platine Pt1000 intégrée, combinée à l'algorithme de compensation développé par NiuBoL, qui peut corriger automatiquement la dérive de potentiel dans un environnement de 0 à 40 ℃. Que ce soit dans un cours d'eau à basse température au petit matin ou dans un canal d'irrigation l'après-midi, il peut fournir des valeurs de concentration réelles et stables.

4. Puissante capacité anti-interférence numériqueContrairement aux électrodes analogiques qui émettent des signaux de faible potentiel, le NBL-NON-406-S émet directement des signaux RS485 Modbus RTU. Cela signifie que dans des environnements électromagnétiques industriels complexes (comme à proximité de convertisseurs de fréquence et de grandes pompes à eau), la transmission des données conserve une intégrité et une précision extrêmement élevées. Les intégrateurs n'ont plus à se soucier du blindage du signal et de la conversion secondaire.

5. Robuste et durable avec indice de protection IP68Le boîtier est fabriqué en matériaux PVC et POM de haute qualité, offrant une excellente stabilité chimique et résistance aux intempéries. Associée à une technologie d'étanchéité précise, l'indice de protection atteint IP68, ce qui lui permet de supporter une immersion prolongée sous l'eau et de répondre aux exigences strictes des diverses stations de surveillance automatique sur le terrain.

Spécifications des performances techniques du capteur de nitrate d'azote en ligne NBL-NON-406-S

Scénarios d'application typiques du capteur de nitrate d'azote en ligne NBL-NON-406-S

1. Sécurité de l'eau potable : Surveillance en temps réel de la teneur en nitrates dans l'eau brute et l'eau traitée pour prévenir les dépassements causés par la pollution agricole diffuse et assurer la sécurité des consommateurs.

2. Fertigation en agriculture intelligente : Dans les systèmes d'irrigation automatisés, surveillance en temps réel de la concentration de nitrate d'azote dans la solution du sol ou l'eau recyclée pour guider une fertilisation précise et optimiser l'utilisation des engrais.

3. Surveillance automatique des eaux souterraines : Déploiement à long terme dans des puits de surveillance pour évaluer l'état de pollution et la distribution spatiale des nitrates.

4. Gestion des eaux de surface et recherche scientifique : Utilisé pour le suivi des rivières et des lacs afin d'évaluer la capacité d'auto-épuration de l'eau et fournir des données de base en temps réel pour la gestion de l'environnement aquatique.

Installation et connexion électrique

Conseils pour l'installation physique

• Contrôle de l'angle : L'installation horizontale ou inversée est strictement interdite. L'axe du capteur doit maintenir un angle ≥15 degrés avec le plan horizontal pour assurer un contact total entre le liquide de référence interne et la membrane sensible.

• Exigences de prétraitement : Le capteur doit éviter le contact direct avec des taches d'huile lourde ou des particules en suspension tranchantes pour prévenir tout dommage à la membrane sensible de précision.

Instructions de connexion électrique

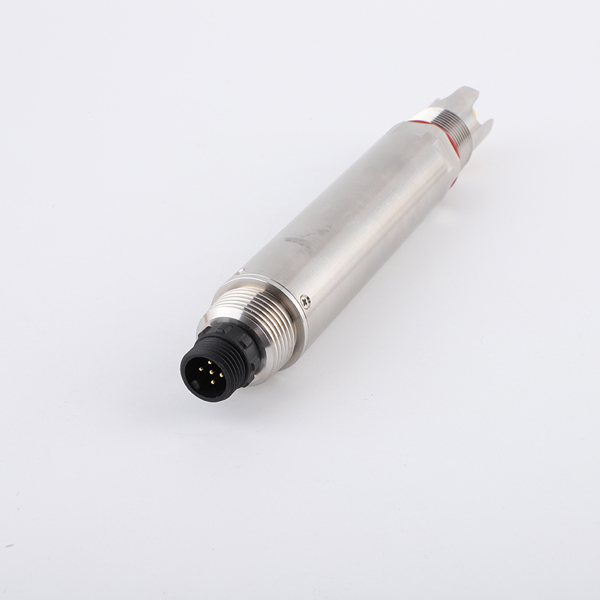

Les capteurs NiuBoL adoptent la définition de câblage standard industrielle :

• Fil rouge : Alimentation positive (12～24V DC)

• Fil noir : Alimentation négative (GND)

• Fil bleu : RS485-A

• Fil blanc : RS485-B

• Fil jaune : Sortie de courant (accessoire optionnel, laisser flottant si non utilisé)

Conseil d'expert : Les points de câblage des électrodes ioniques doivent être strictement étanches. Il est recommandé d'utiliser le kit d'étanchéité de NiuBoL et de vérifier régulièrement si le flacon de protection à l'extrémité de l'électrode contient suffisamment de liquide d'activation.

FAQ

Q1 : L'électrode du NBL-NON-406-S nécessite-t-elle un traitement spécial avant utilisation ?

R : Oui. Les électrodes neuves ou stockées longtemps doivent être immergées dans l'eau du robinet pendant 24 heures avant usage pour activer la membrane sensible.

Q2 : Quels ions peuvent interférer avec la surveillance ?

R : Les ions chlorure (Cl-) et potassium (K+) peuvent causer des interférences. NiuBoL a optimisé ses algorithmes, mais si les concentrations sont anormalement élevées, contactez notre support technique.

Q3 : À quelle fréquence remplacer la tête de membrane ?

R : Cela dépend de l'eau. En eau potable, elle dure environ 1 an ; en eaux de rivière complexes, prévoyez un contrôle tous les 6-9 mois.

Q4 : Le capteur supporte-t-il la sortie analogique 4-20mA ?

R : Oui, via un module analogique optionnel pour une connexion aux enregistreurs traditionnels.

Q5 : Pourquoi la mesure dérive-t-elle ?

R : Vérifiez la présence de biofilm ou de sédiments sur la membrane. Rincez à l'eau distillée sans essuyer. Si le problème persiste, effectuez un étalonnage en deux points.

Q6 : Quelle est la plage de pH supportée ?

R : Le capteur est stable entre 2,5 et 11 pH, couvrant la plupart des eaux naturelles et agricoles.

Q7 : Peut-on personnaliser la longueur du câble ?

R : Oui, nous proposons des câbles blindés de 10 m, 20 m ou plus sur demande.

Q8 : Où trouver les instructions d'étalonnage ?

R : Le capteur se calibre via Modbus. Reportez-vous au « Manuel du protocole Modbus » fourni ou contactez votre responsable de compte.

Conclusion

Dans un contexte de gestion rigoureuse des ressources en eau, le NiuBoL NBL-NON-406-S constitue un support matériel fiable pour la surveillance en temps réel grâce à sa technologie ionique et son excellente intégration.

Vous cherchez une solution pour un projet d'eau potable ou de fertilisation ? Contactez les experts NiuBoL pour obtenir un devis personnalisé.

Fiche technique du capteur de nitrate d'azote en ligne NBL-NON-406-S

NBL-NON-406-S Online Nitrate Nitrogen Sensor.pdf
